8086总线周期及引脚功能
8086CPU的引脚功能

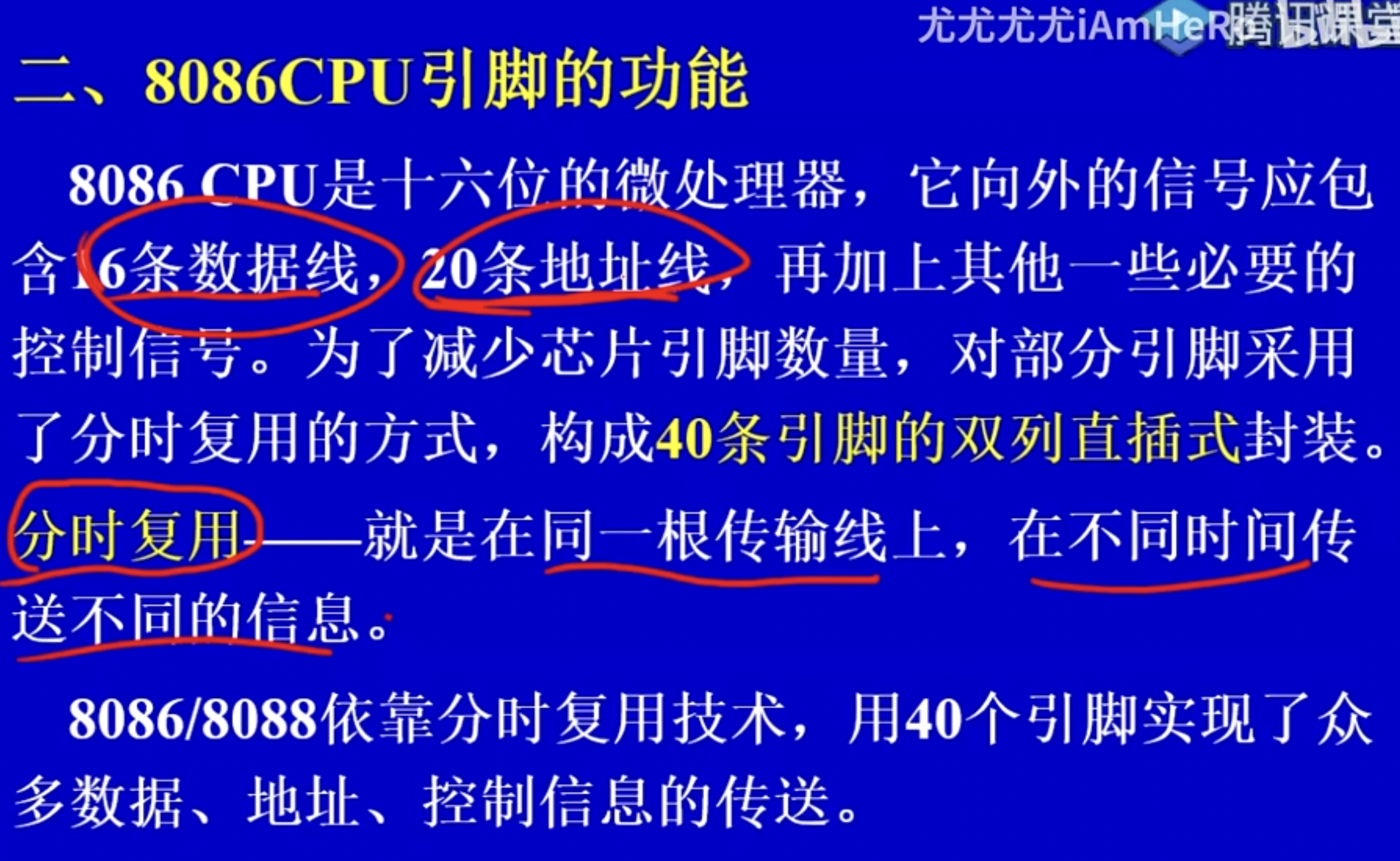

8086CPU是16位的微处理器，向外的信号包含16条数据线，20条地址线。
为了减少芯片引脚数量，采用了分时复用的方式，在同一根传输线上，在不同时间传送不同的信息（可能是数据信息，也可能是地址信息）。
8086总线周期

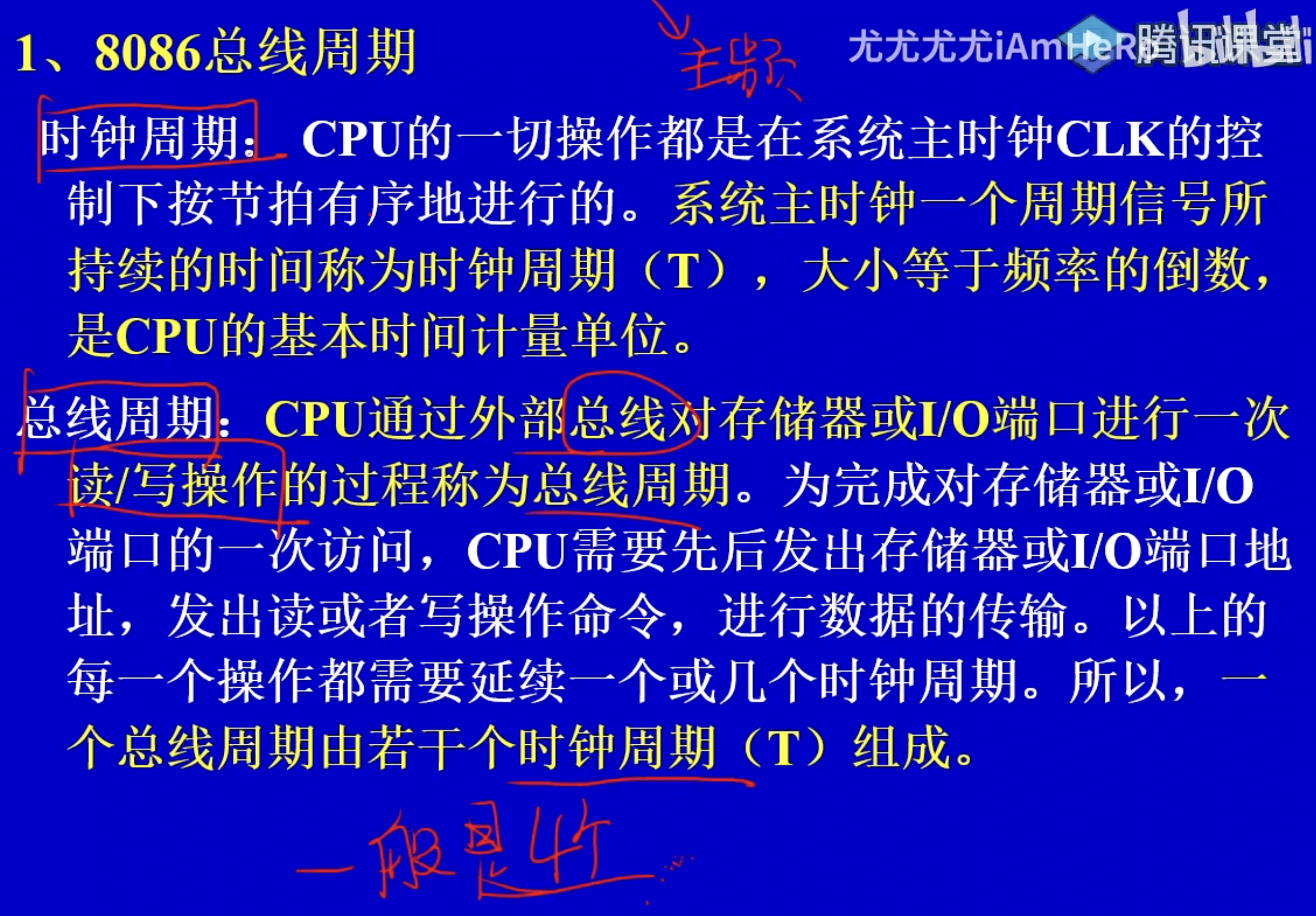

时钟周期：时钟周期的倒数就是主频，主频分之一就是时钟周期，最小时间单位。
总线周期：CPU通过外部总线对存储器或I/O端口进行一次读/写操作的过程称为总线周期。
基本的总线周期=主频分之一x4
总线周期一般是4个时钟周期。
总线周期的四个状态

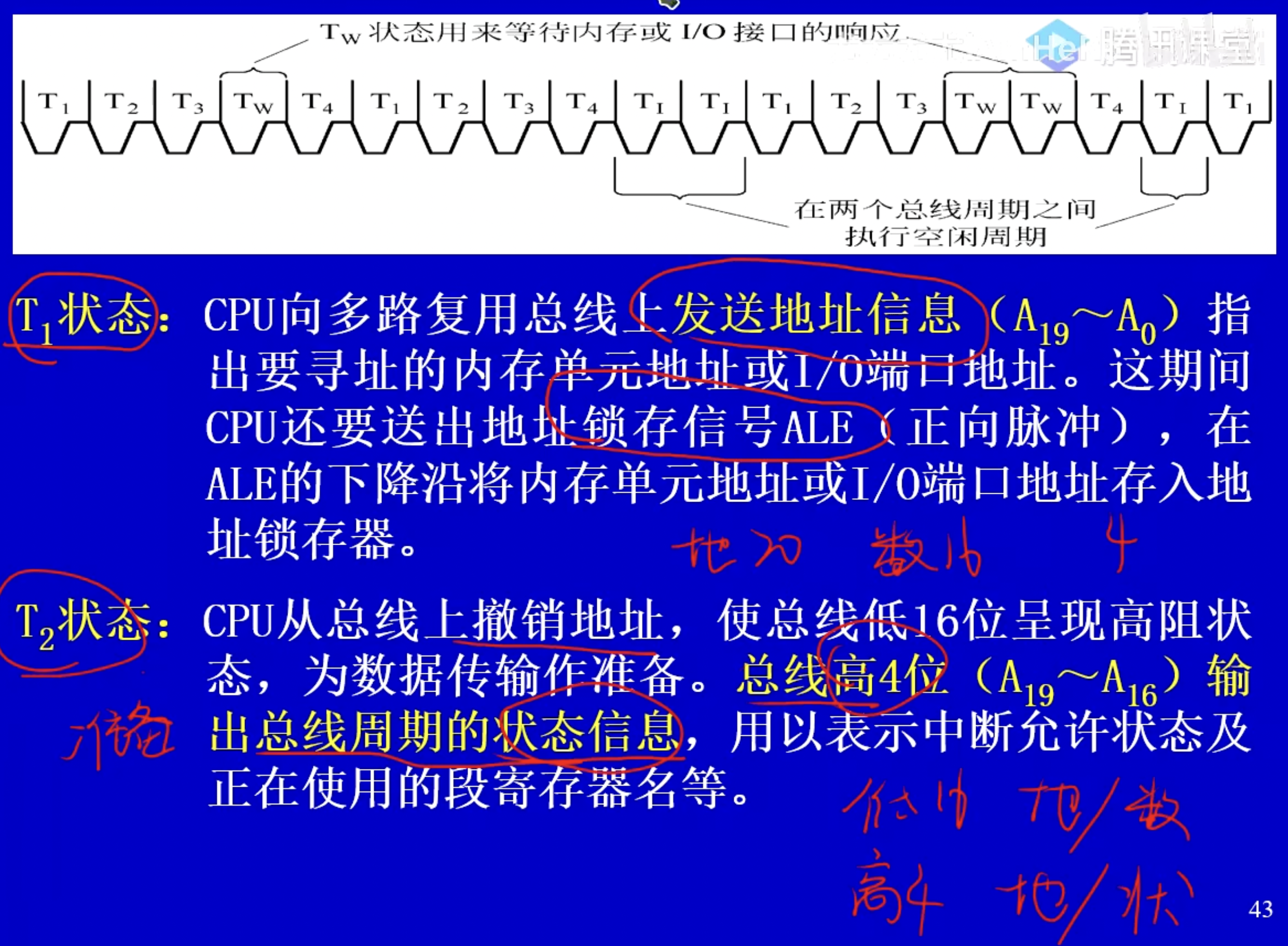

T1状态：CPU发送地址信息（A19-A0），并给锁存器发出控制信号（ALE），锁存器锁存地址。
T2状态(准备阶段)：从总线上撤销地址（因为已经发送给了锁存器），（分时复用）总线高4位（A19-A16）输出总线周期的状态信息

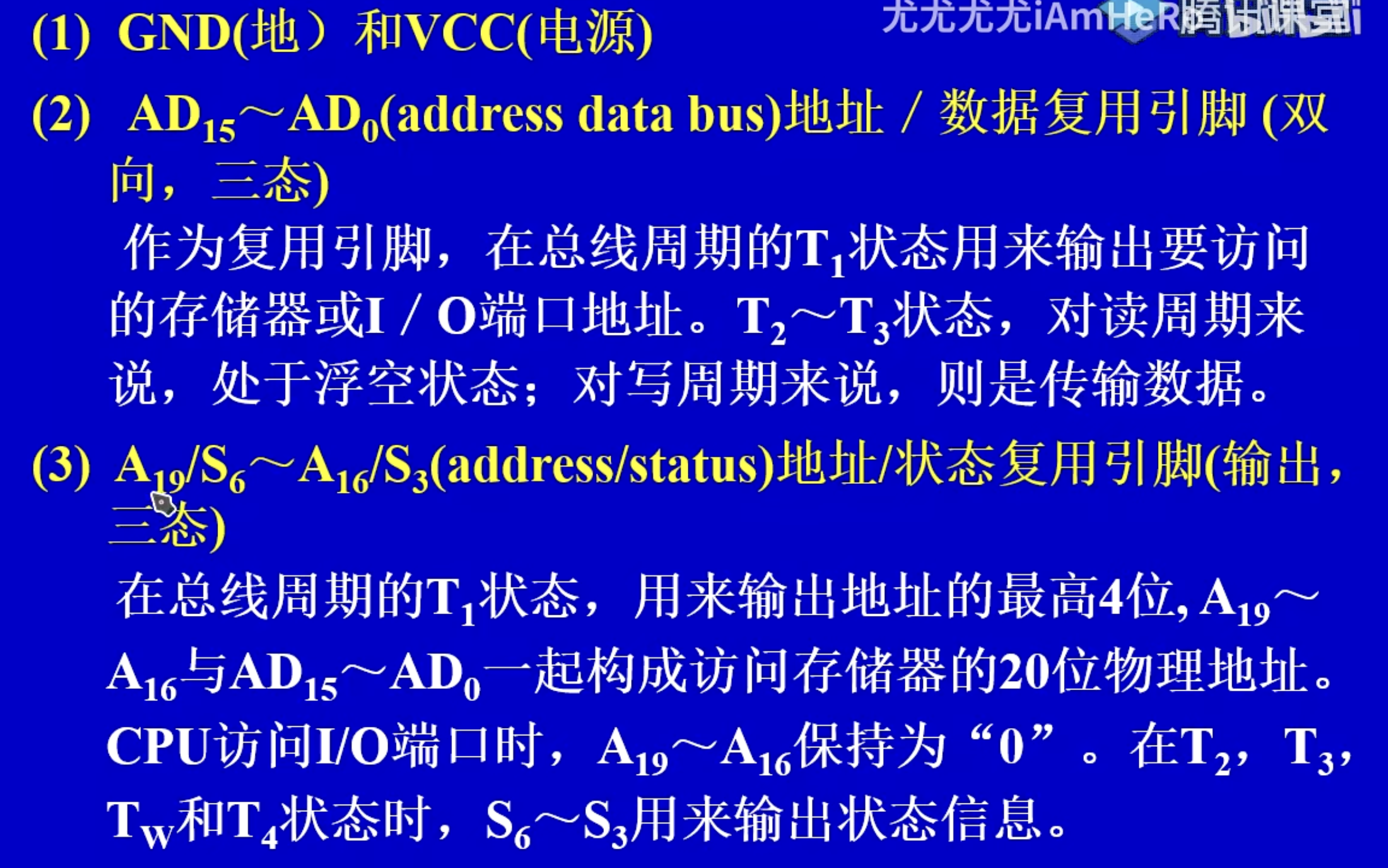

总线低16位是 地址信息/数据信息；总线高4位是地址信息/状态信息。

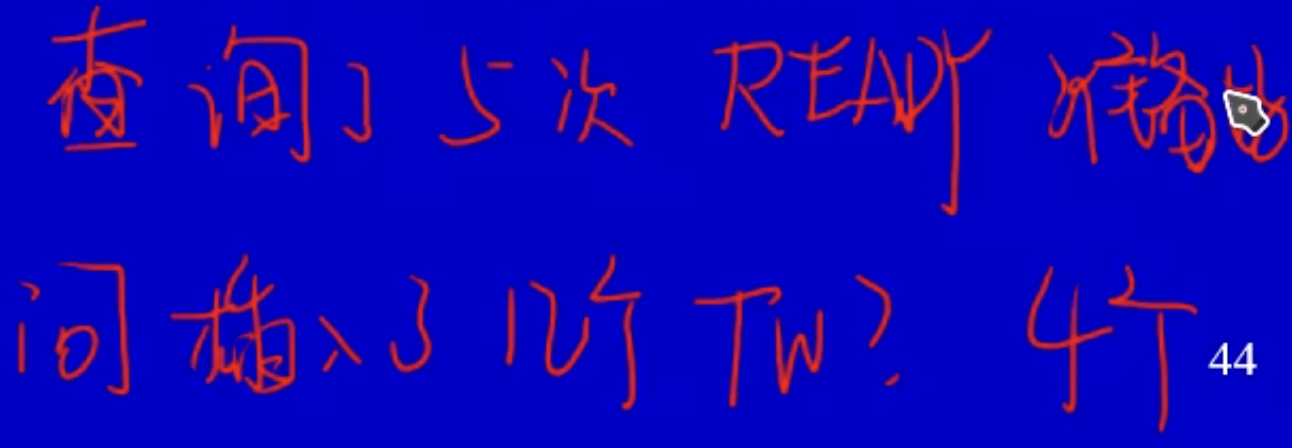

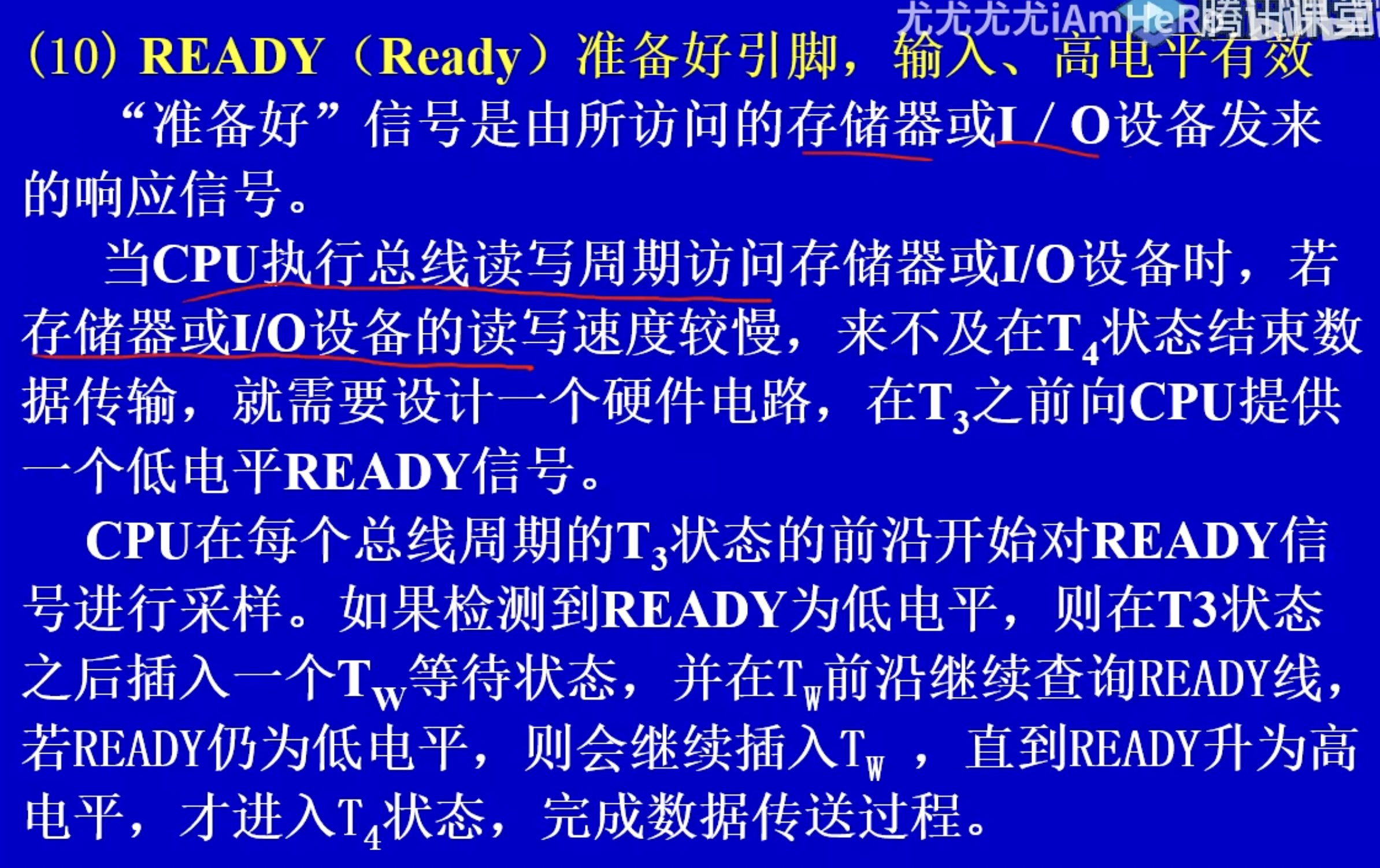

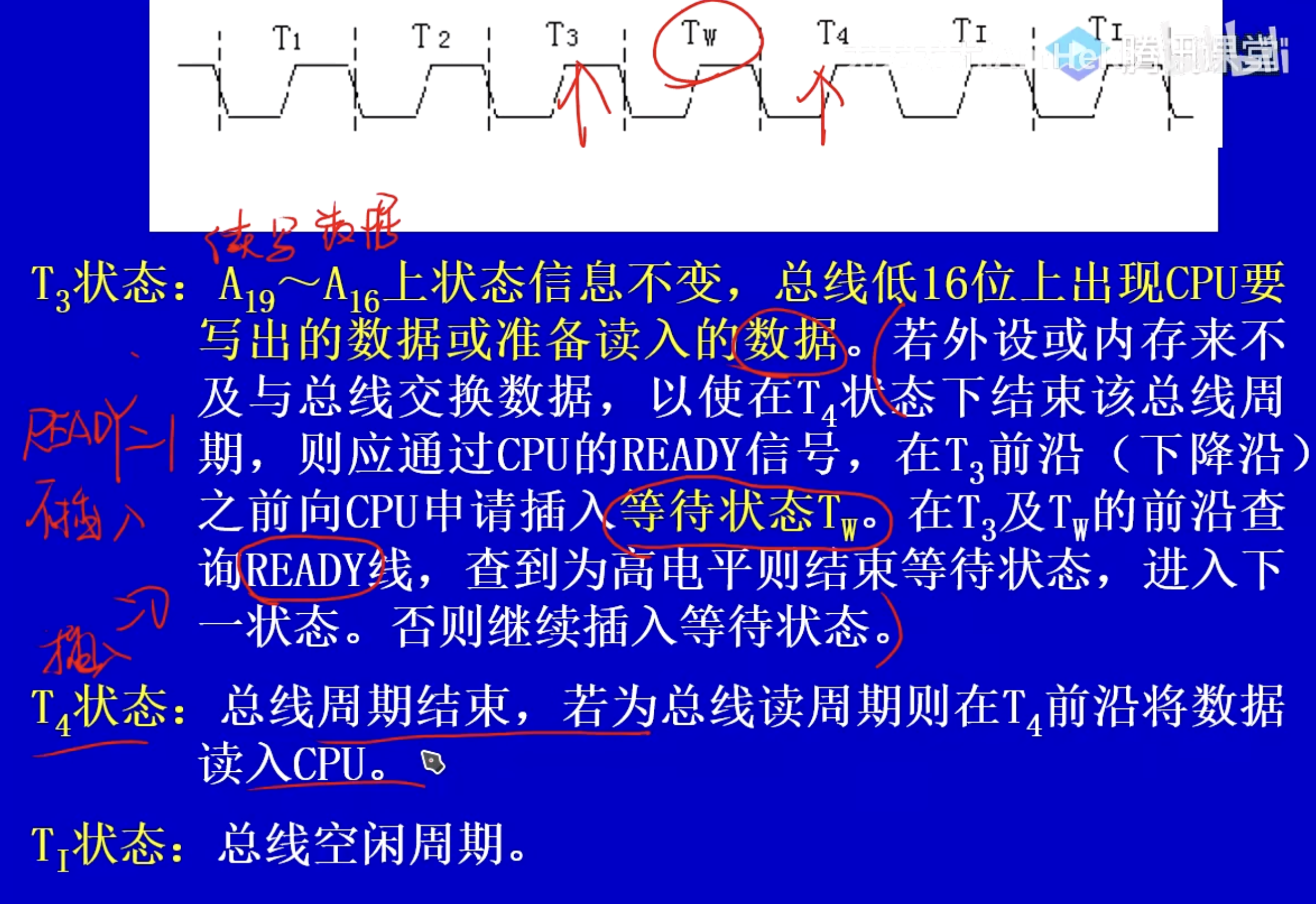

T3状态：读写数据，如果与外设交换数据时，外设响应较慢，则通过CPU的READY信号，申请插入等待状态Tw，在T3和T4之间。
READY=1不插入等待状态，READY=0插入等待状态。
T4状态：总线周期结束，若为总线读周期则在T4前沿将数据读入CPU。
TI状态：总线空闲周期。

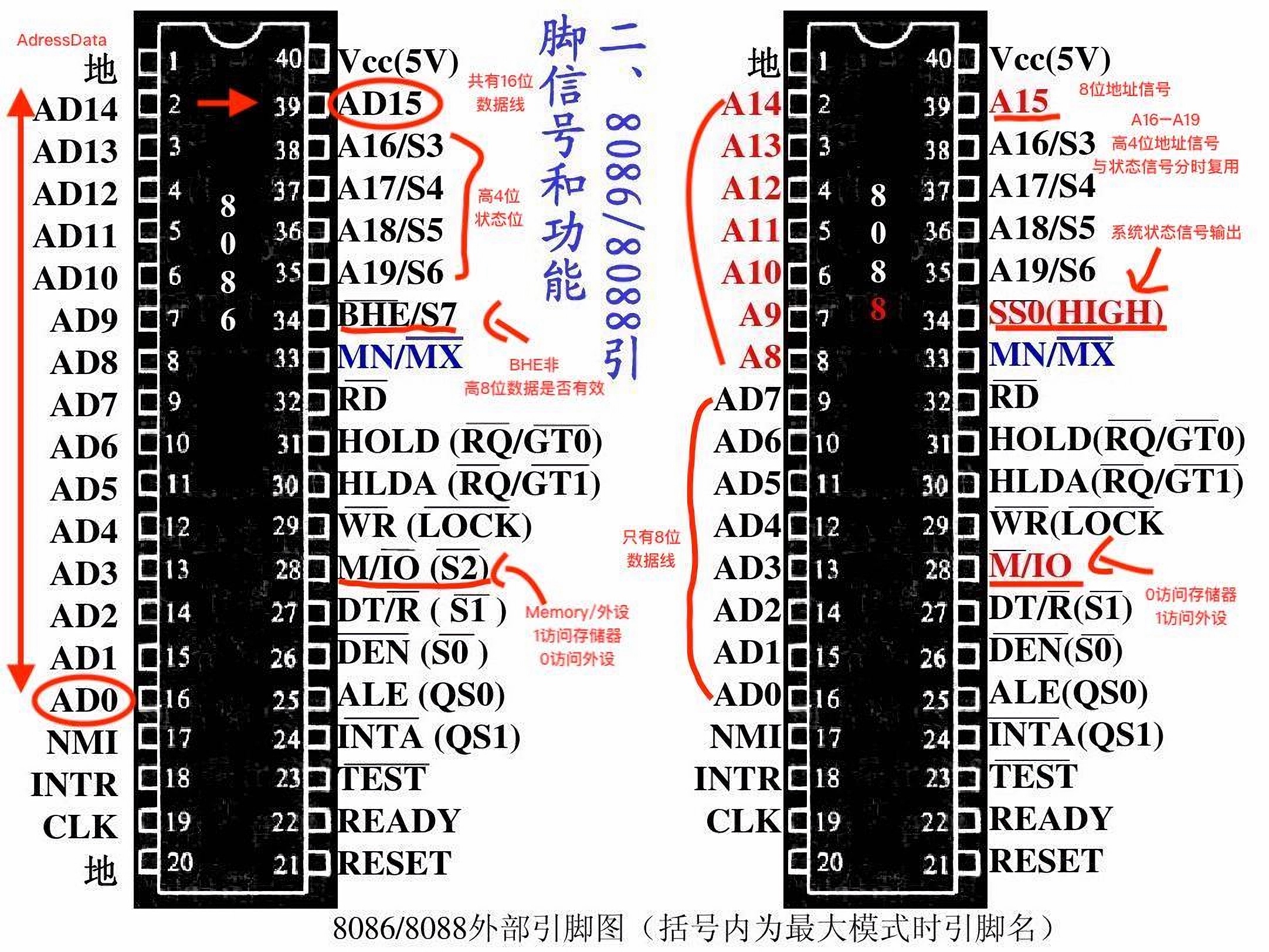

8086/8088引脚图解
8086/8088工作模式

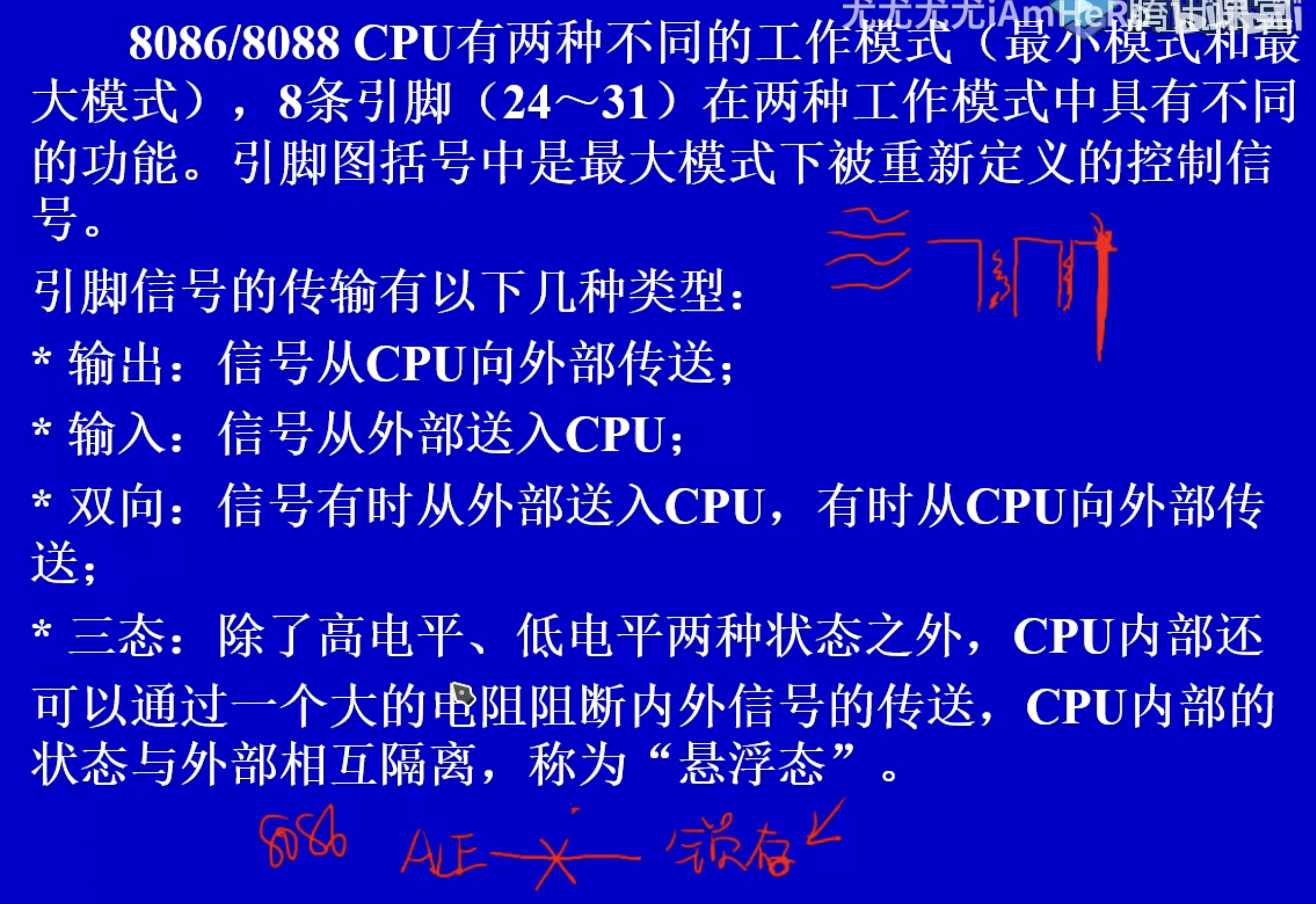

8086/8088CPU有两种不同的工作模式（最小模式和最大模式）
传输有三种类型：输出、输入、双向（可输入和输出）
三态：可以通过一个大的电阻阻断内外信号的传送。CPU内部的状态与外部相互隔离，“悬浮态”。
数字逻辑电路：https://www.bilibili.com/video/BV1H54y1k7kM/
数字电子技术：https://www.bilibili.com/video/BV1Vx411s7CE/
数据线有入有出所以是双向的，如果只是地址线都是单向的。

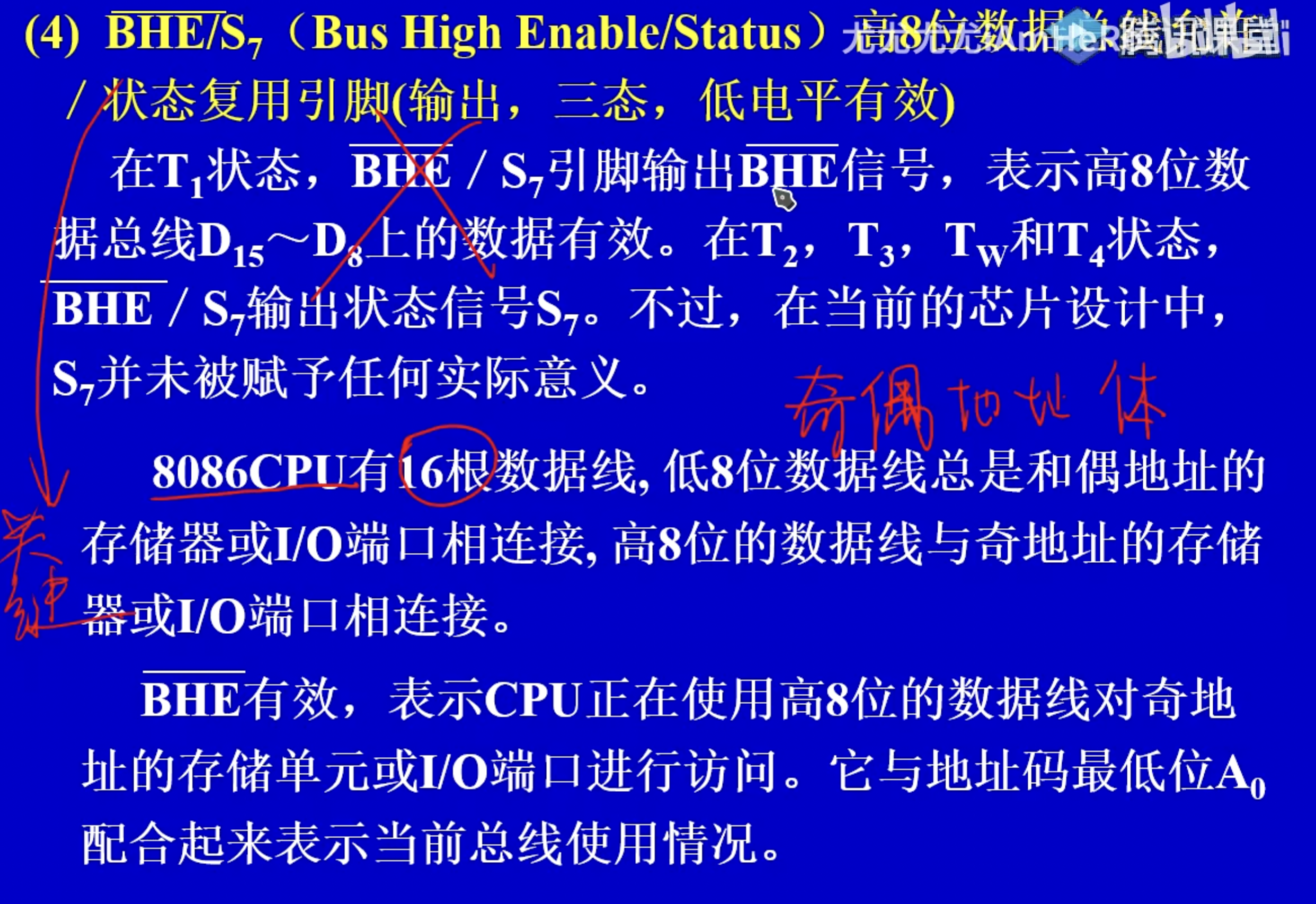

BHE非，高八位数据总线允许/状态复用引脚（输出，三态，低电平有效）
8086CPU有16根数据线；分奇地址体和偶地址体。

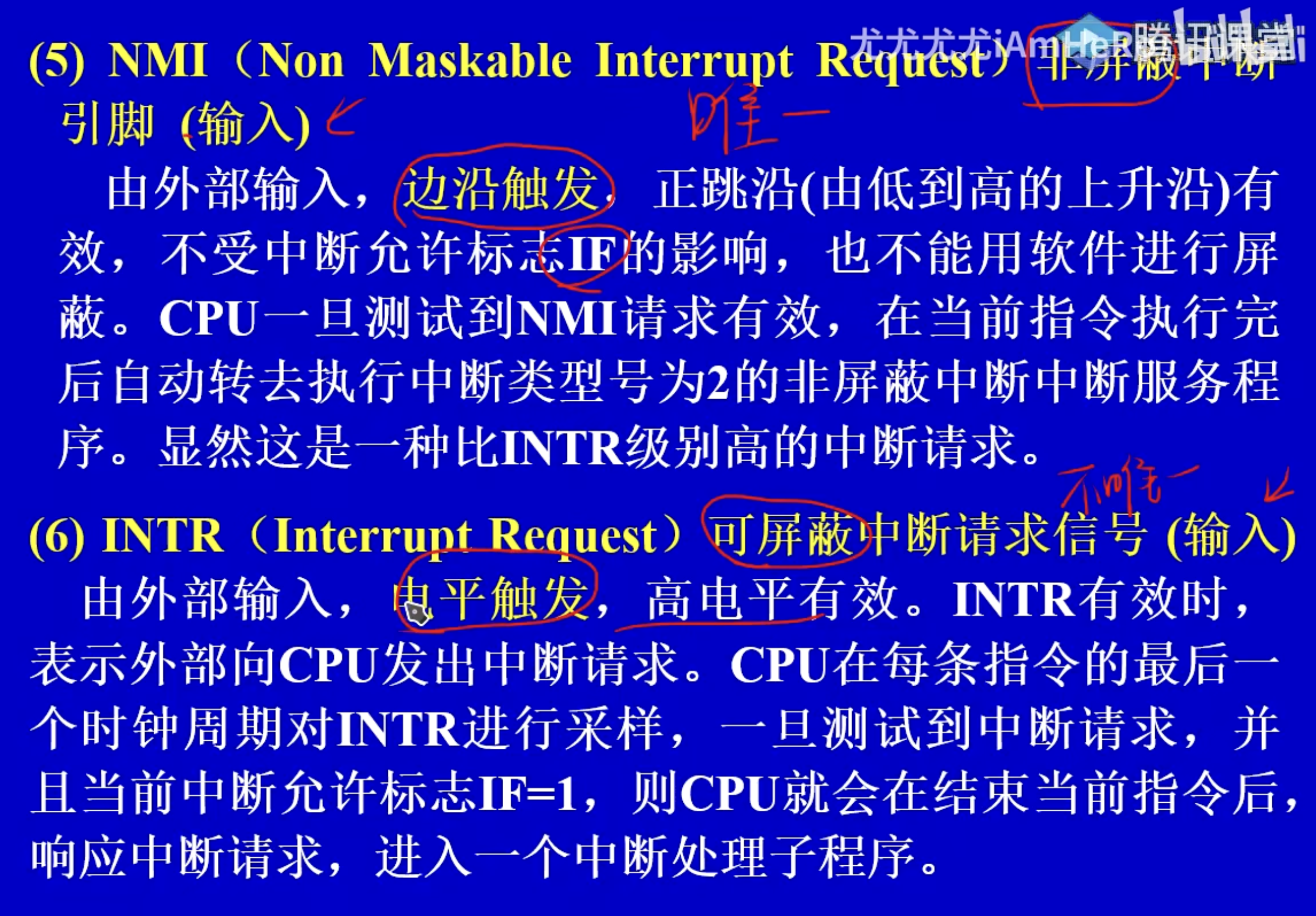

NMI非屏蔽中断引脚（输入），边沿触发，不受终端允许标志IF的影响且是唯一的。
INTR可屏蔽中断请求信号（输入），电平触发，高电平有效，受IF影响，不唯一。可以理解为NMI>INTR

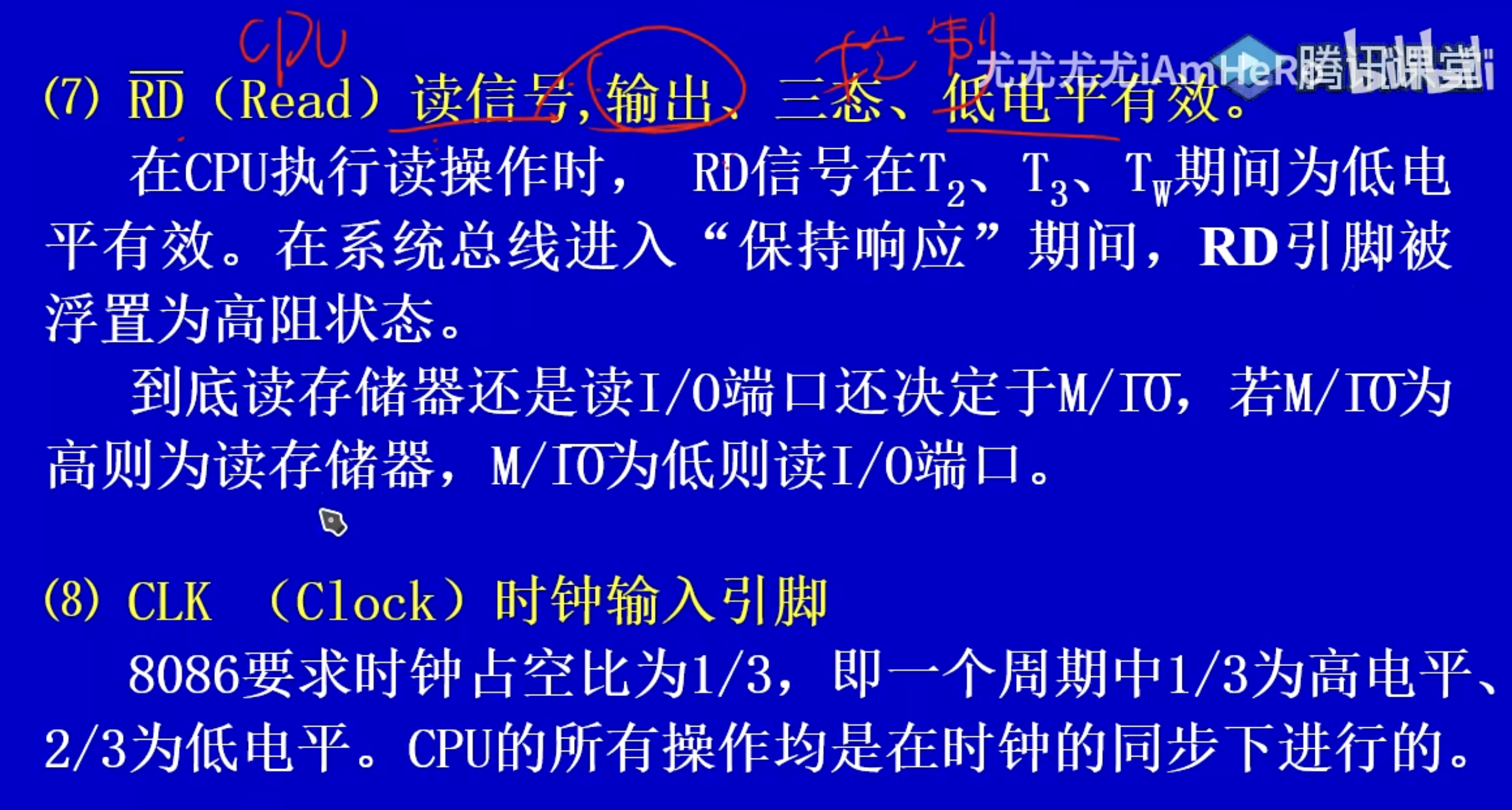

RD非，读信号，输出、三态、低电平有效；输出是控制信号，输入是状态信号。
CLK时钟输入/主频输入引脚。
RESET，8086要求复位信号至少维持4个时钟周期的高电平才有效。
复位或者重新上电以后，各寄存器的状态清0，指令队列清空，CS=0FFFFH

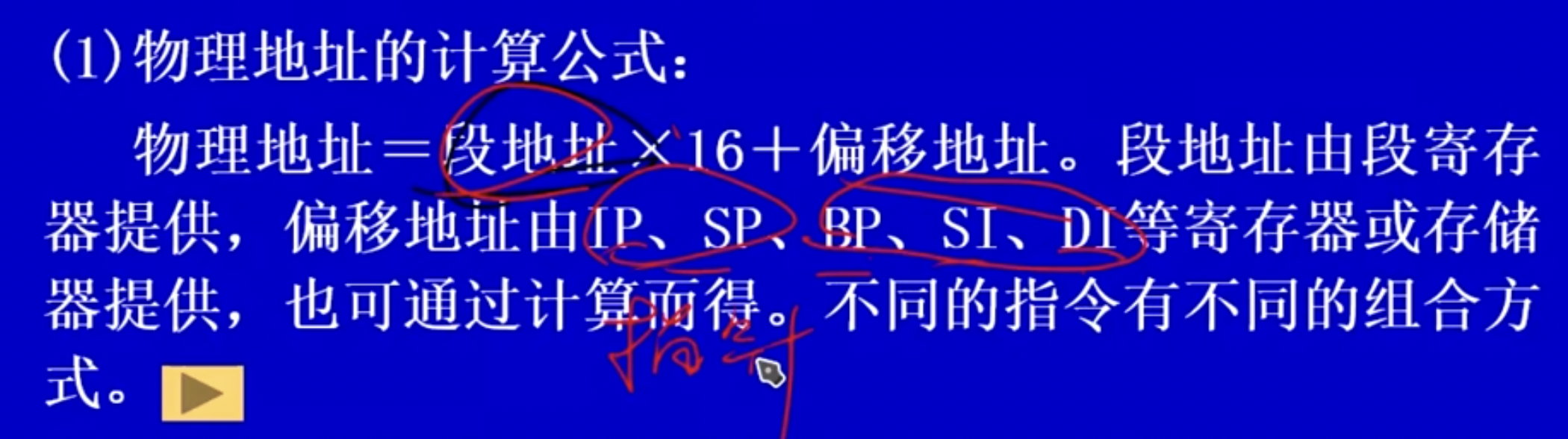

复位或者重新上电的第一条物理地址是：CSx16+IP即0FFFFHx16+0000H=0FFFF0H
READY=0 不插入等待状态；READY=1 插入等待状态。

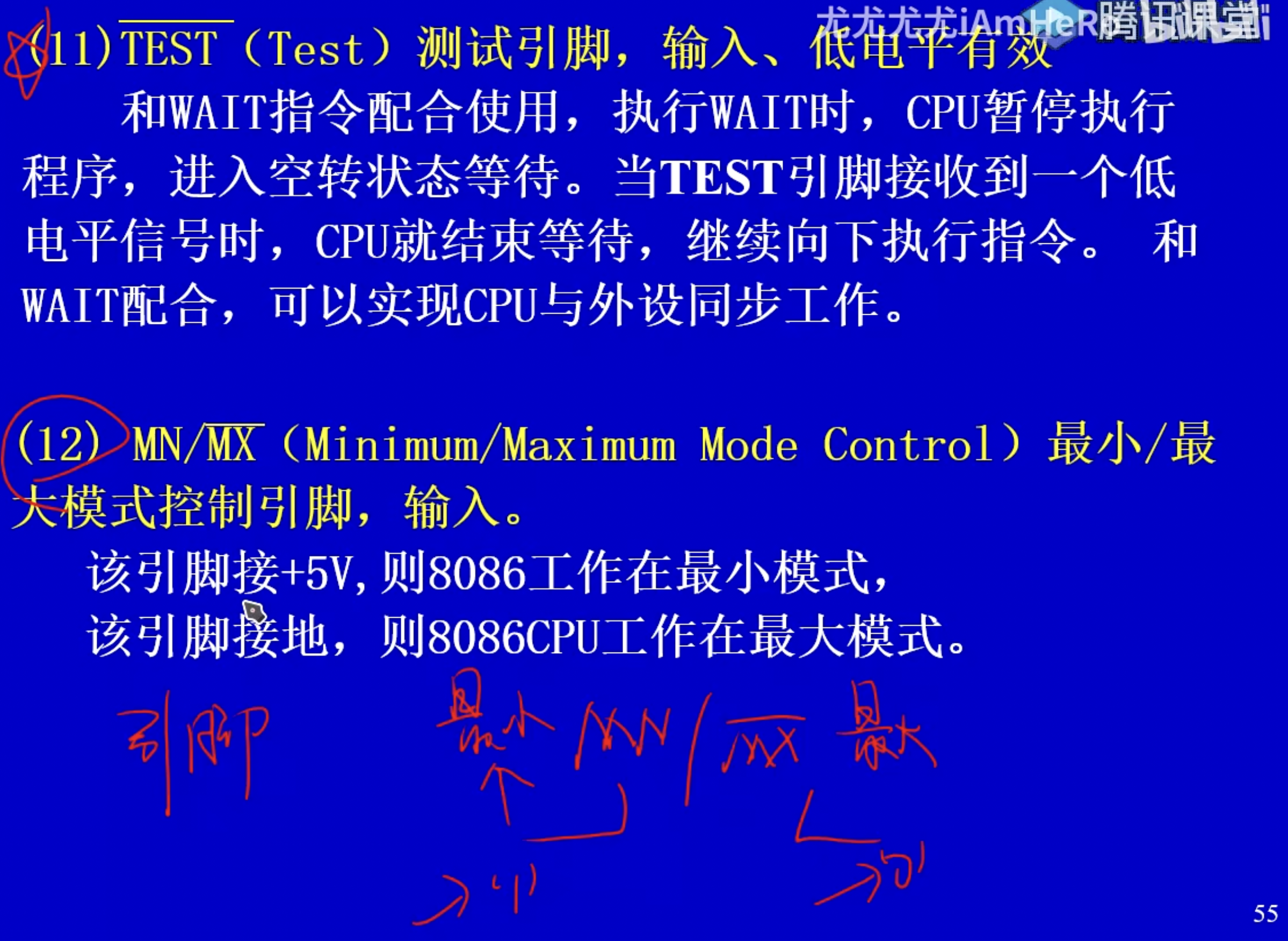

引脚只有两个状态，如果接入1是最小，如果接入0是最大。
8086的存储器及I/O组织

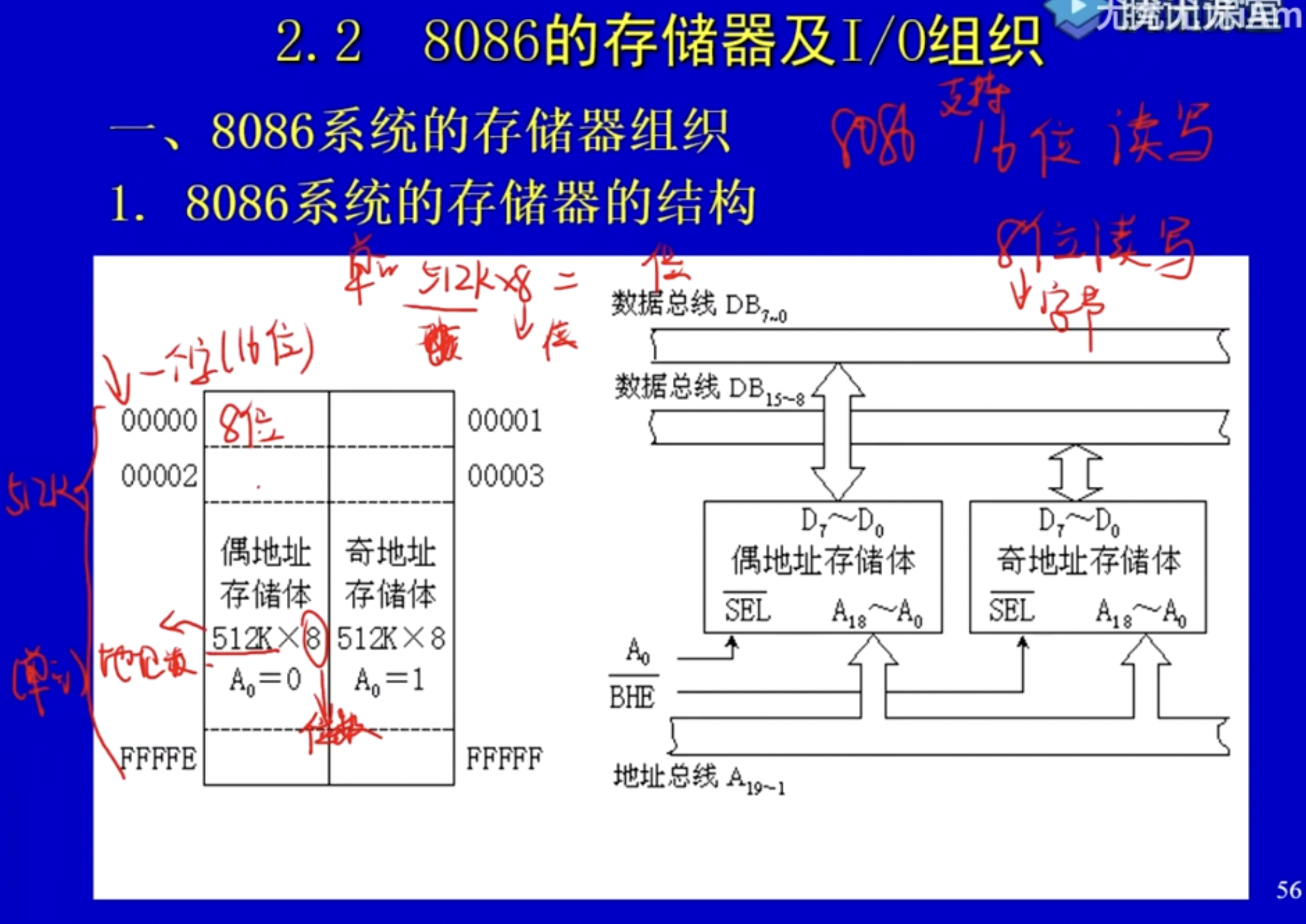

8086存储器的结构
（读取16位）

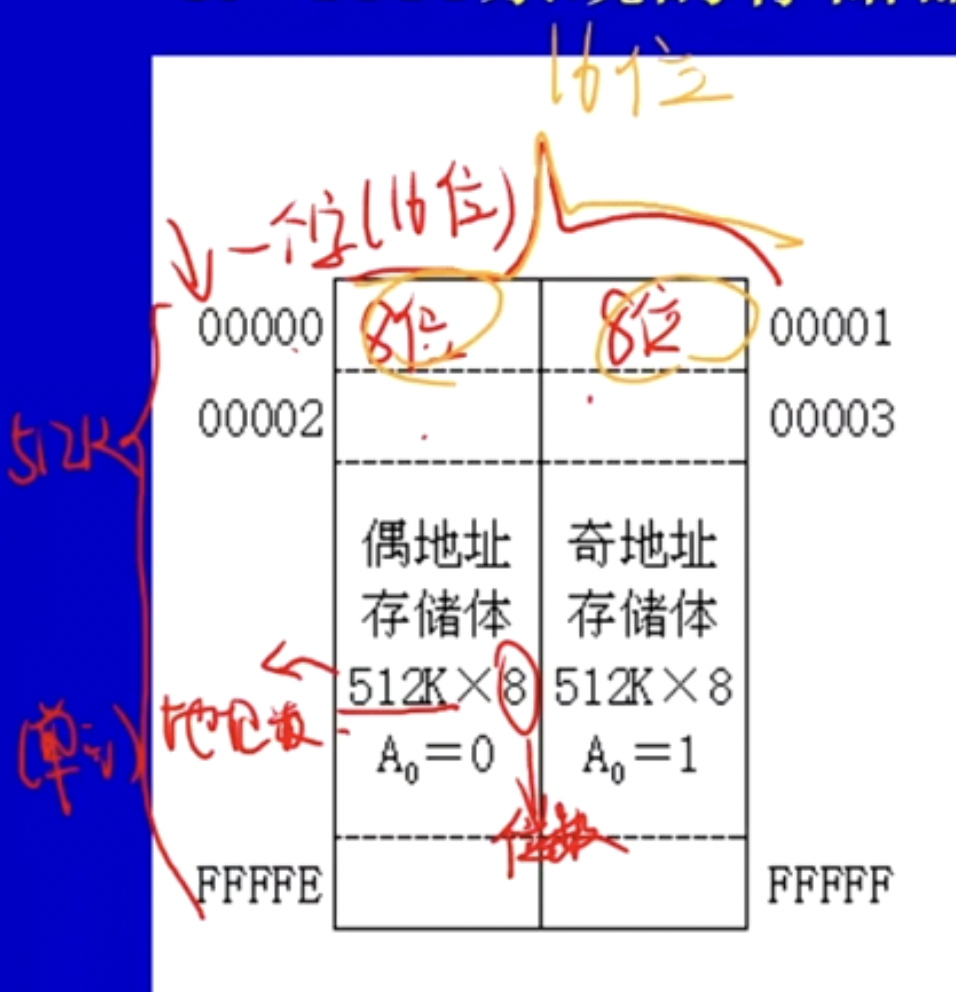

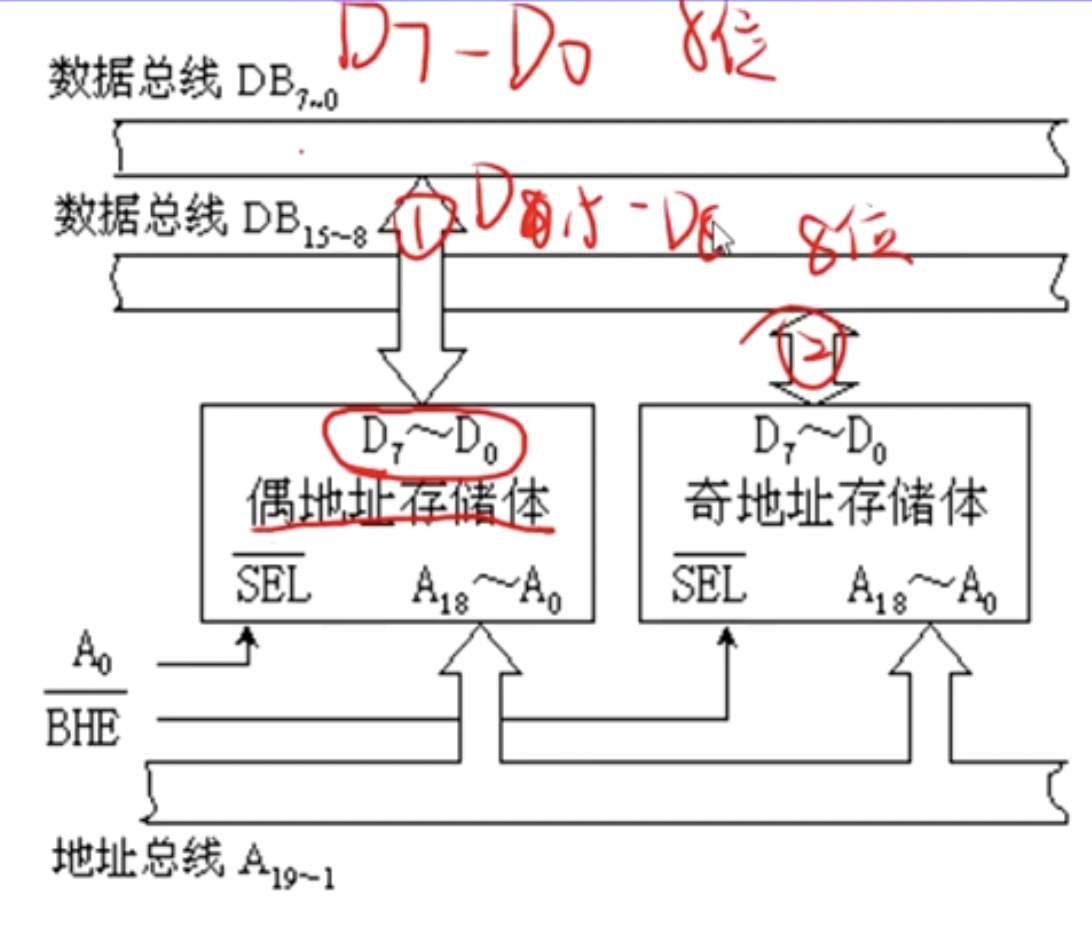

8086分奇偶地址体，支持16位以及8位的读写；存储体有512k单元地址，每个为8位。
奇地址数据永远出现在数据总线的高8位(D8-D15)，而偶地址数据永远出现在数据总线的低8位(D0-D7)。

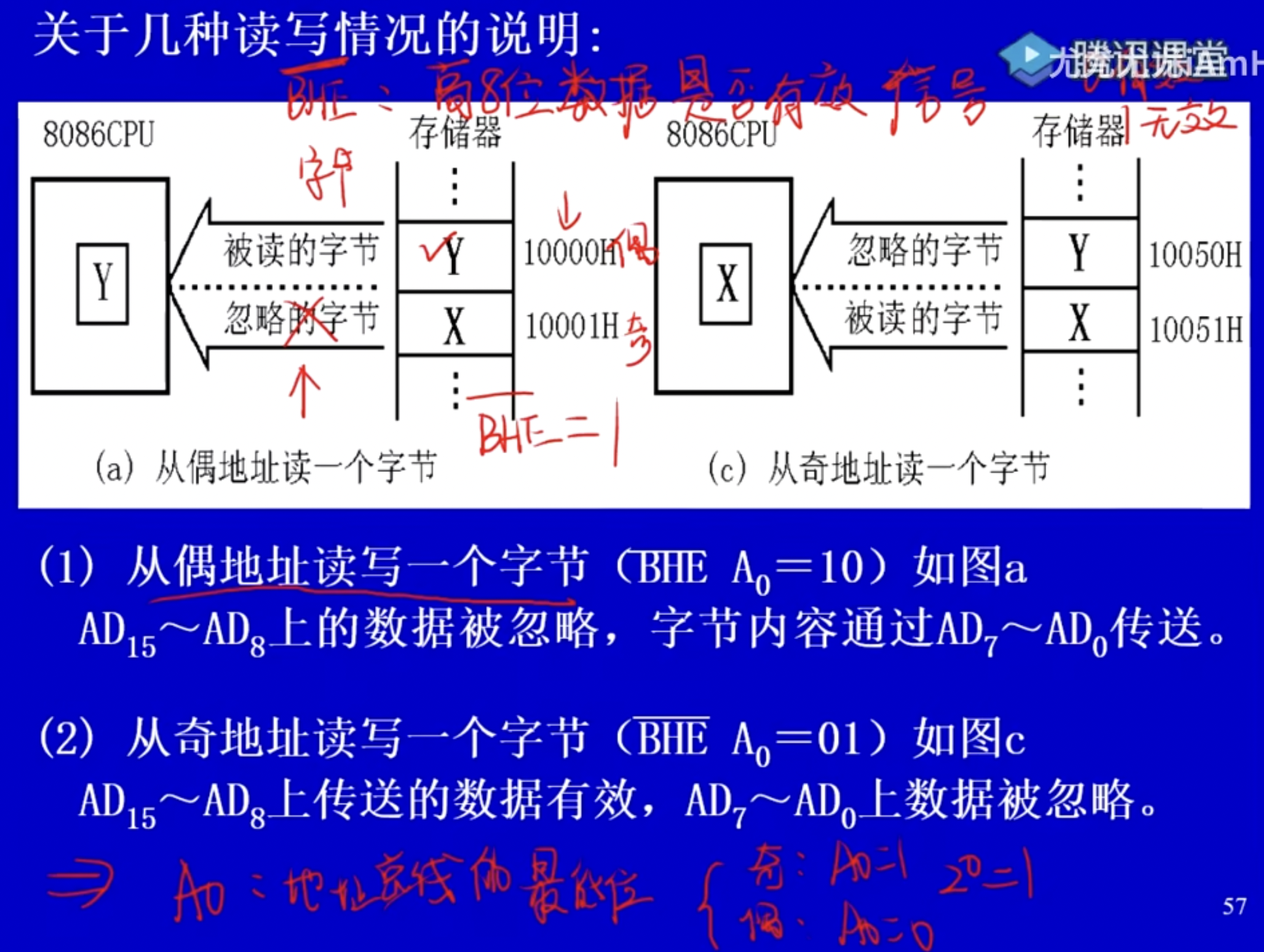

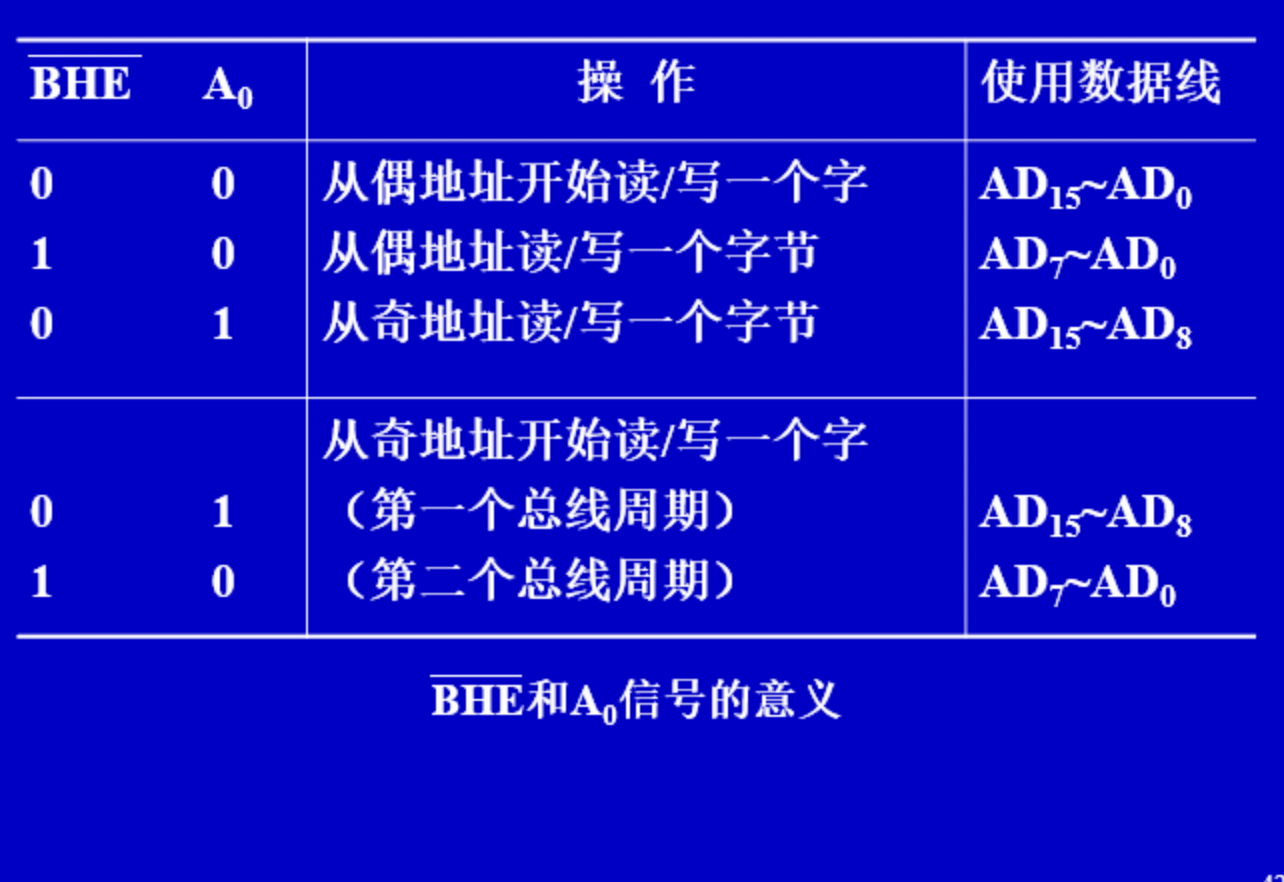

从偶地址读写字节时，只要低8位，高8位被忽略，BHE非=1。 A~0~：地址总线的最低位：A~0~=1为奇，A~0~=0为偶。
（1）从偶地址读写一个字节 A~0~=0，偶地址不要高8位所以BHE非=1，BHE非 A~0~=10
（2）从奇地址读写一个字节 A~0~=1，奇地址需要高8位所以BHE非=0，BHE非 A~0~=01
8086总是从偶地址开始读/写数据。

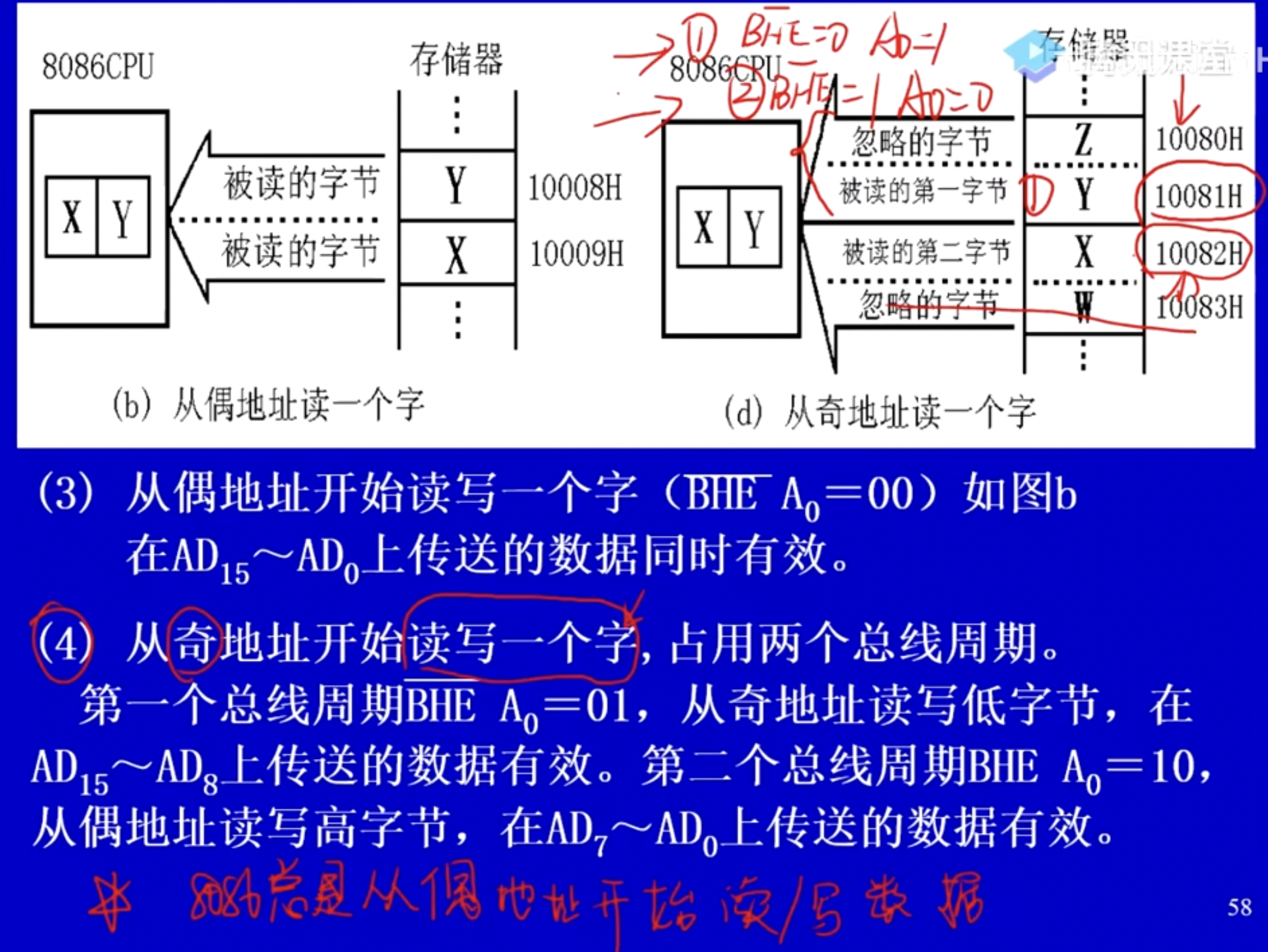

（3）从偶地址读写一个字 16位所以需要高8位所以BHE非=0，A~0~=0；BHE非 A~0~=00
（4）从奇地址读写一个字 占用两个总线周期，先拿奇地址又拿偶地址拼成
1.第一个总线周期 BHE非=0，A~0~=1 （从偶地址开始只能读到奇地址的低8位）
2.第二个总线周期 BHE非=1，A~0~=0 （从偶地址读）
做题妙招：BHE非 高8位，A~0~ 低8位；谁为0谁有效

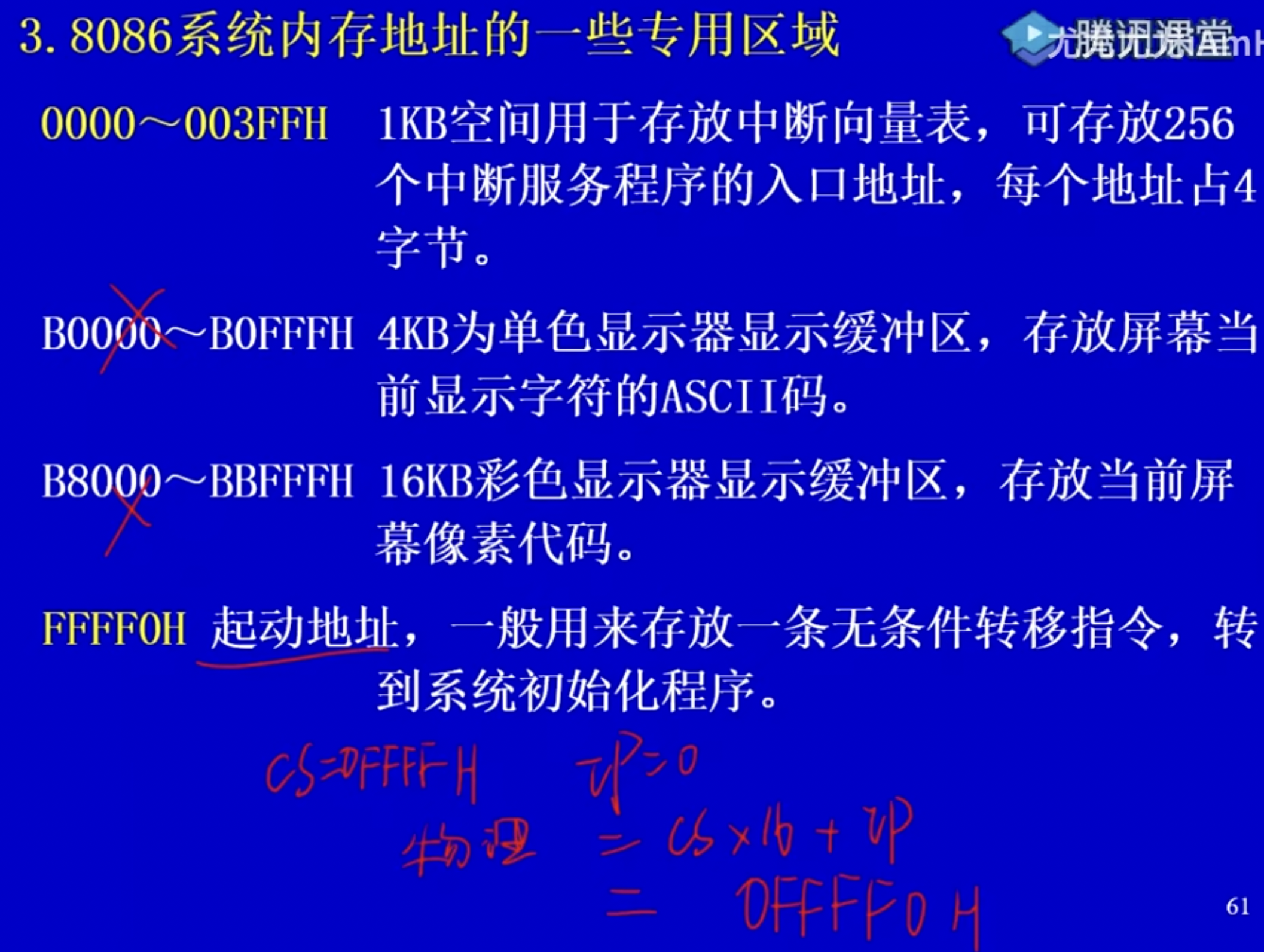

8086系统内存地址-专用区域
RESET后，总是让cs=0FFFFH，其余都是0，所以物理地址=cs*16+IP=0FFFF0H， 就是启动地址(上电开始后的起始地址)。

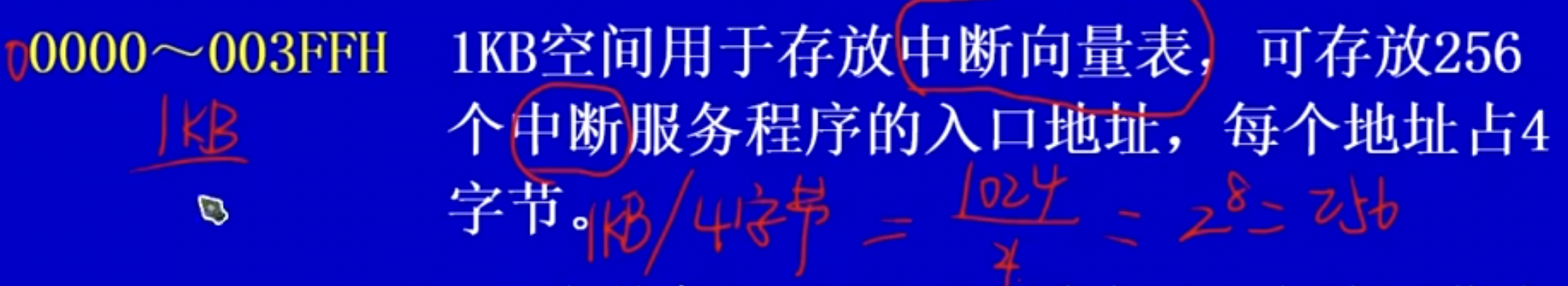

中断向量表00000～003FFH一共有1KB，每个中断需要占用4个字节，所以可存储1KB/4字节，256个中断服务程序的入口地址。

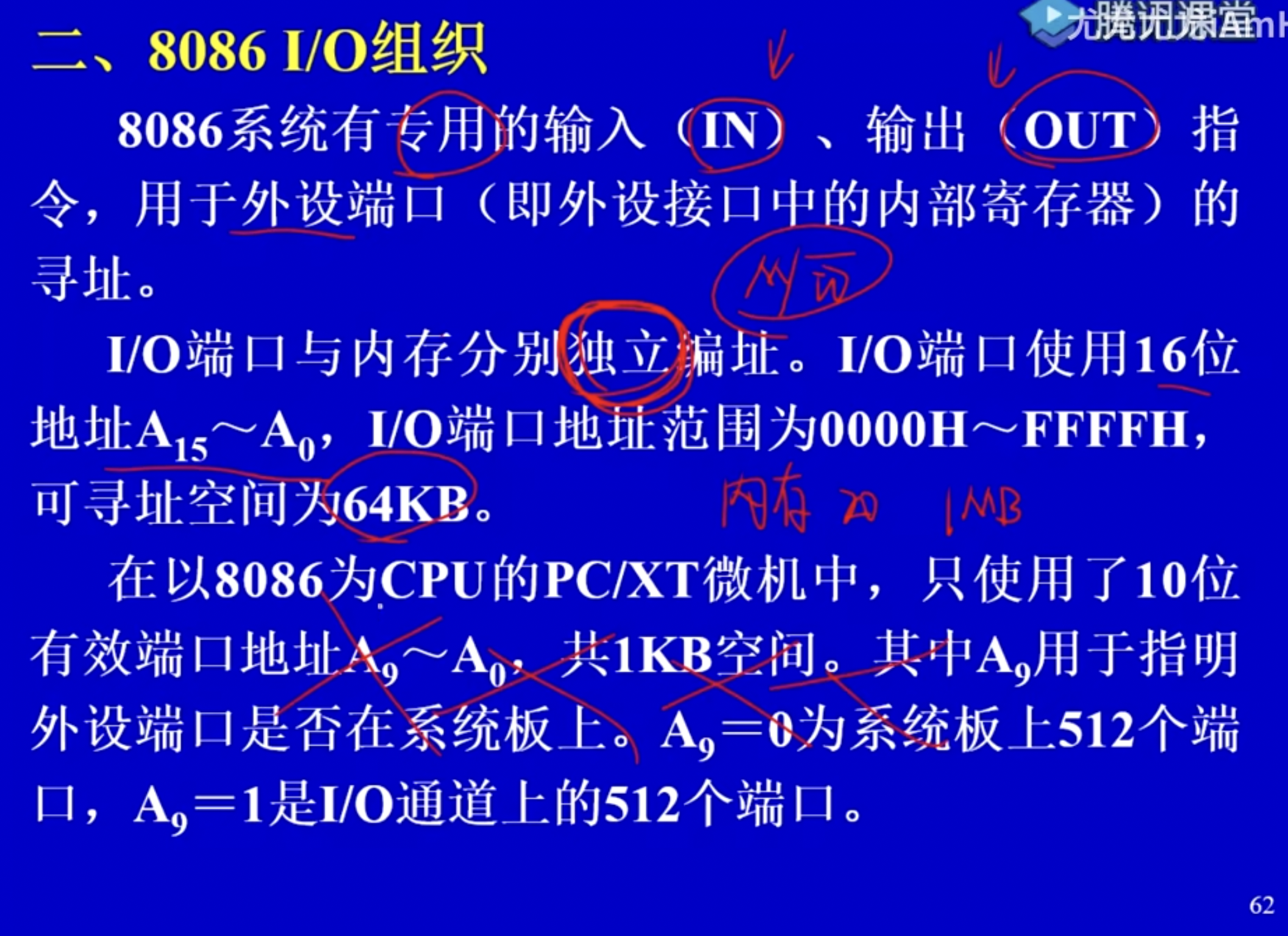

8086 I/O组织
因为有M/IO非，所以I/O端口与内存分别独立编址，I/O端口使用16位地址，可寻址空间为64KB。
内存有20根线，可寻址空间为1MB。https://blog.csdn.net/u012076669/article/details/79764921
8086系统配置

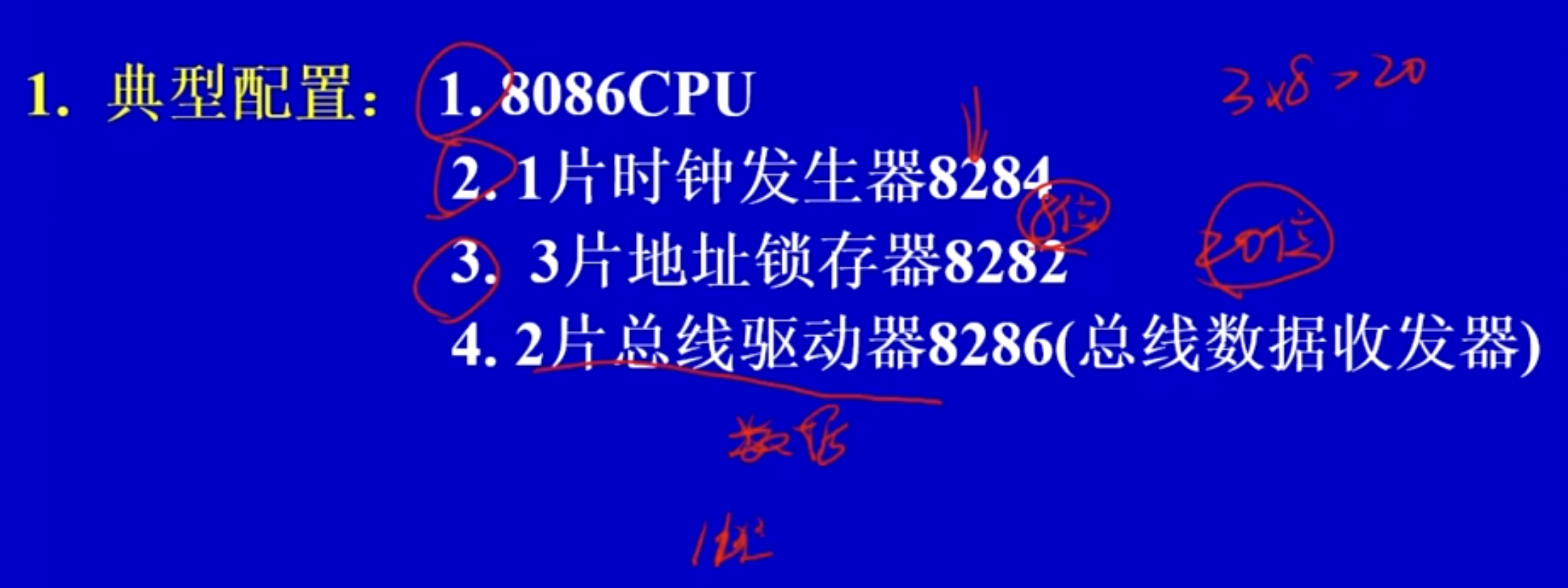

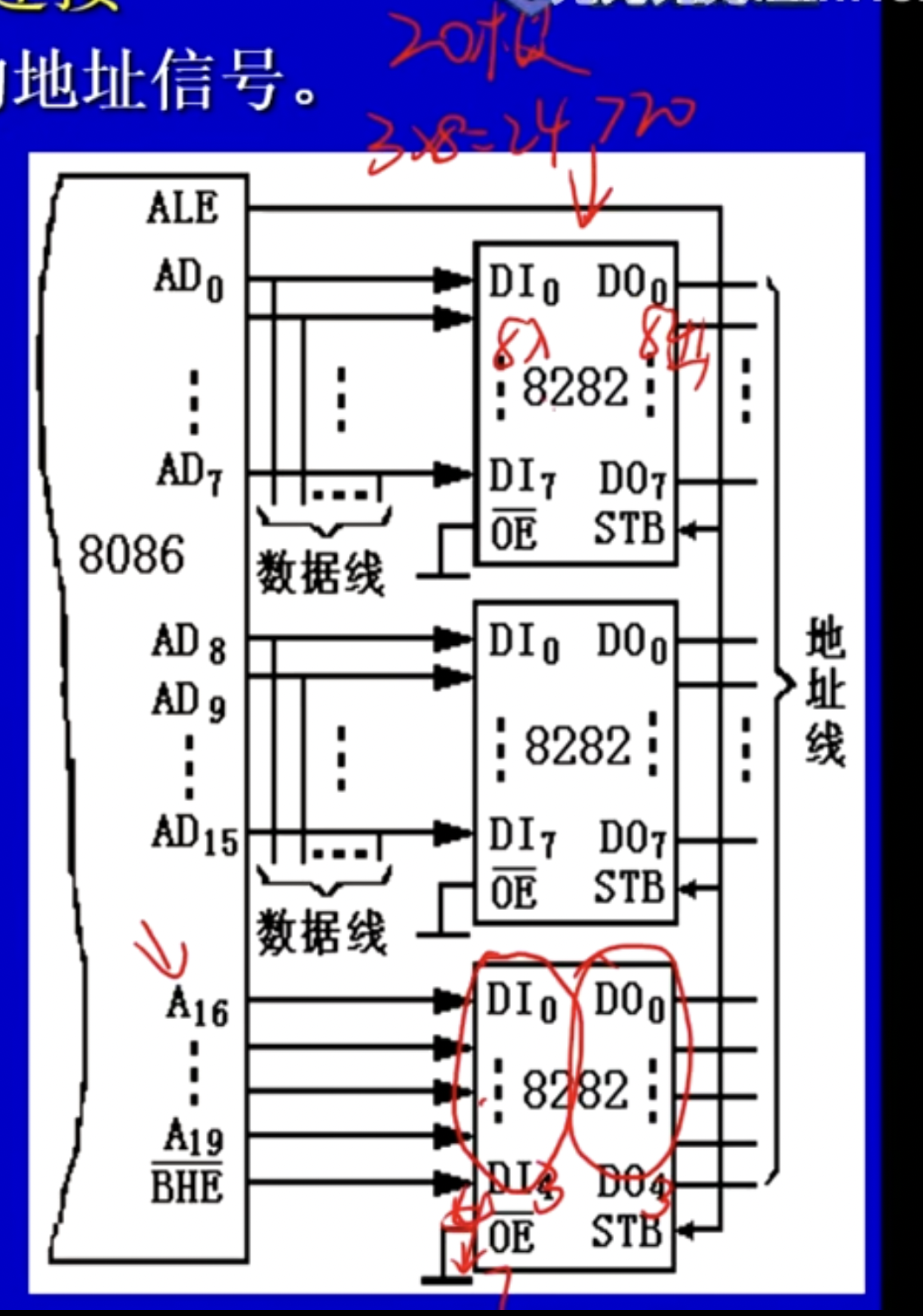

3片地址锁存器8282：8入8出，因为有20根地址线，所以需要3片地址锁存器。

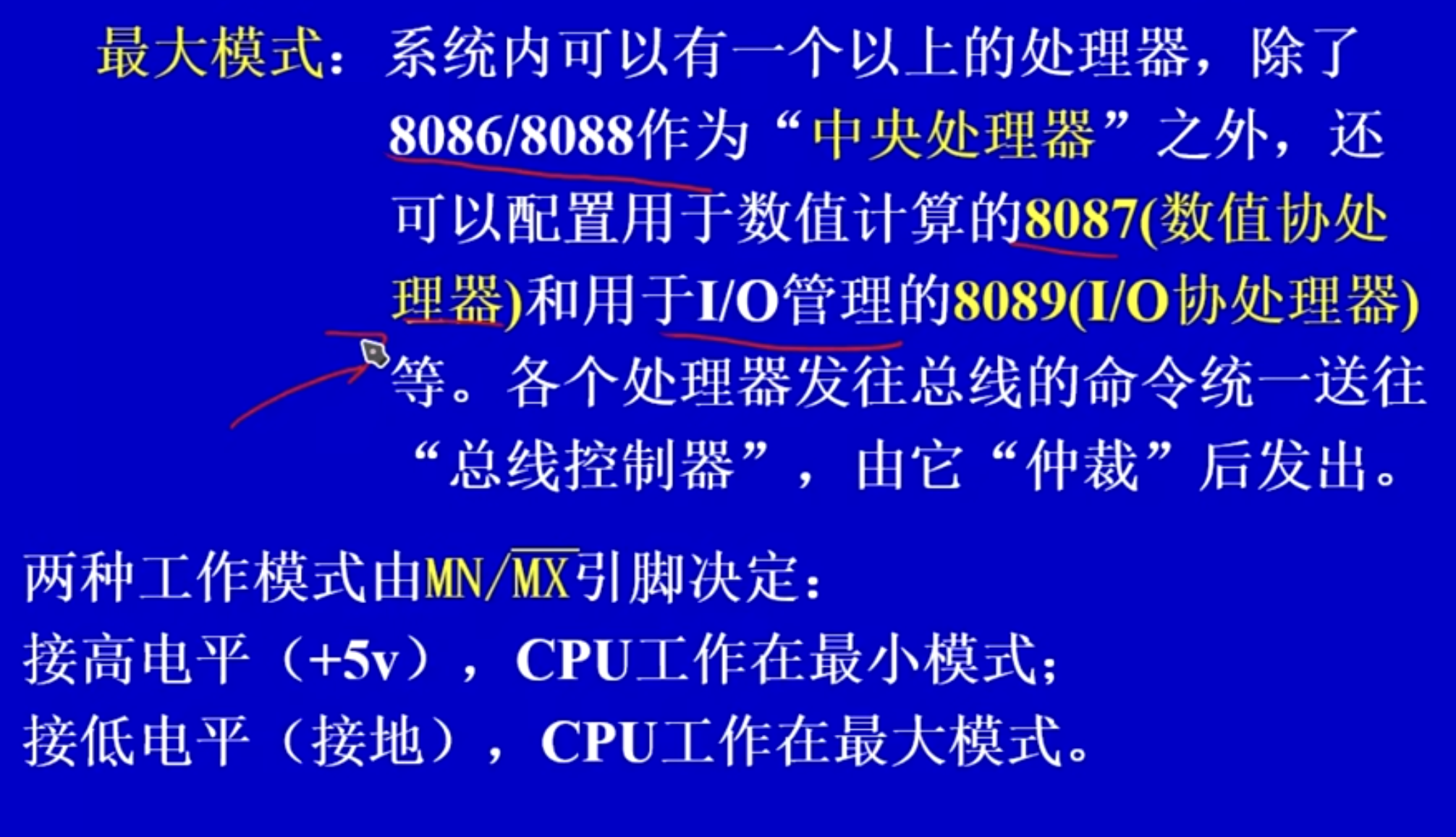

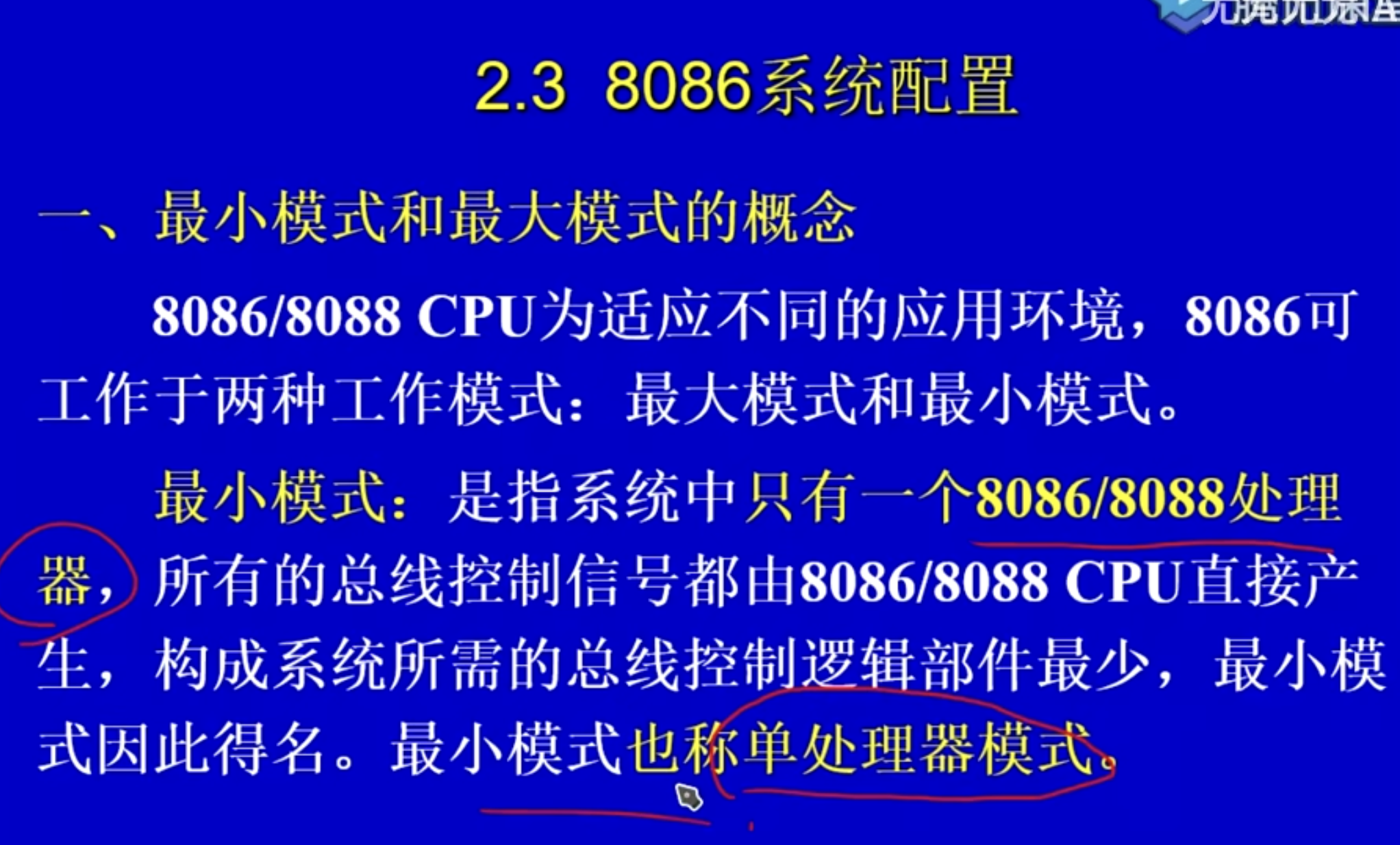

最小模式：系统中只有一个8086/8088处理器，只有一个主控处理器，最小模式也称单处理器模式。
最大模式：可以有一个以上的处理器，除了8086/8088还有8087数值协处理器和8089I/O协处理器等。（仅作了解）
最小系统模式
通过8282（锁存器）变成A~19~～A~0~地址线；通过8286变成D~7~～D~0~或D~15~～D~8~数据线。

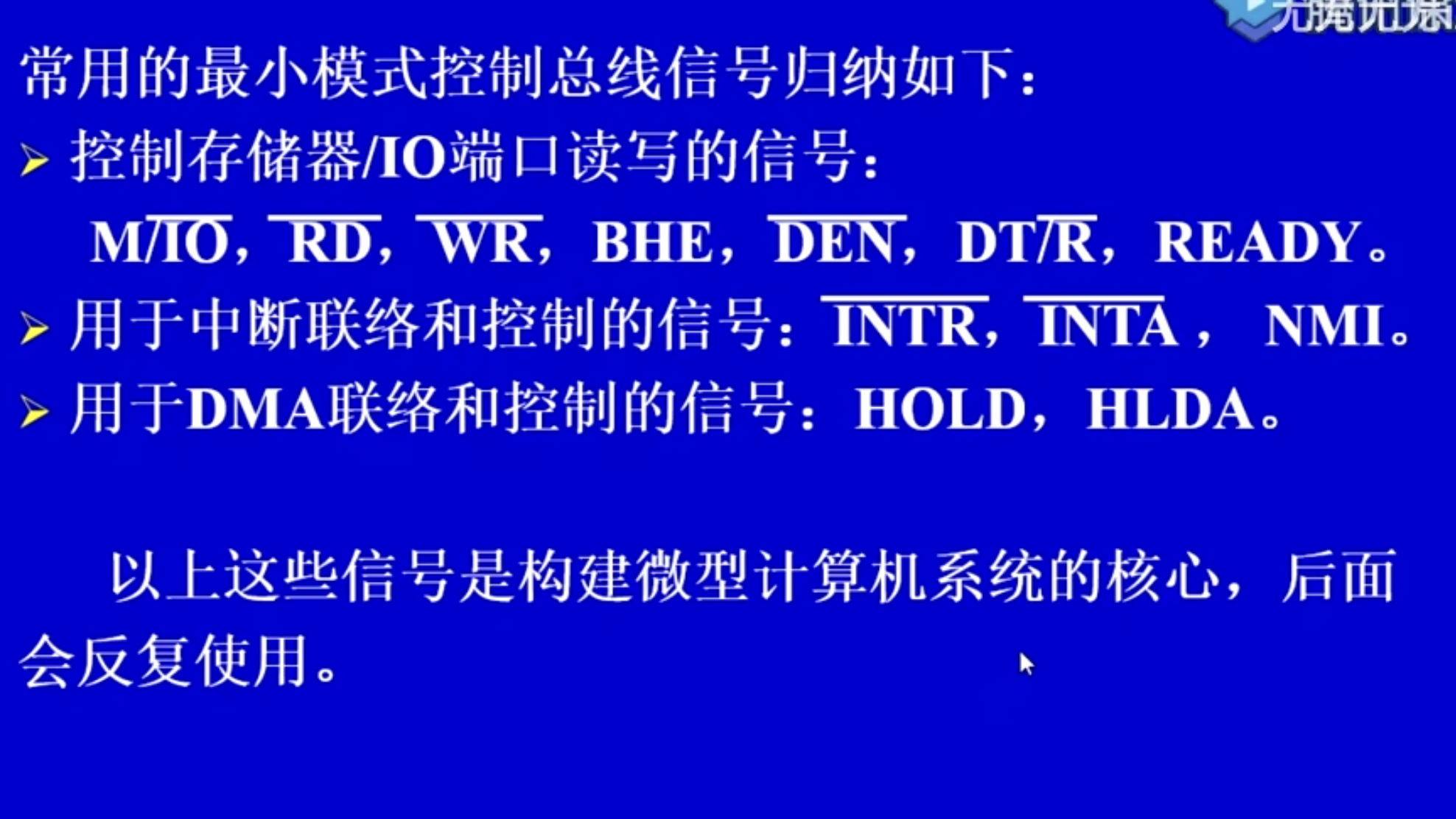

最小模式下的系统控制信号
读写控制信号引脚

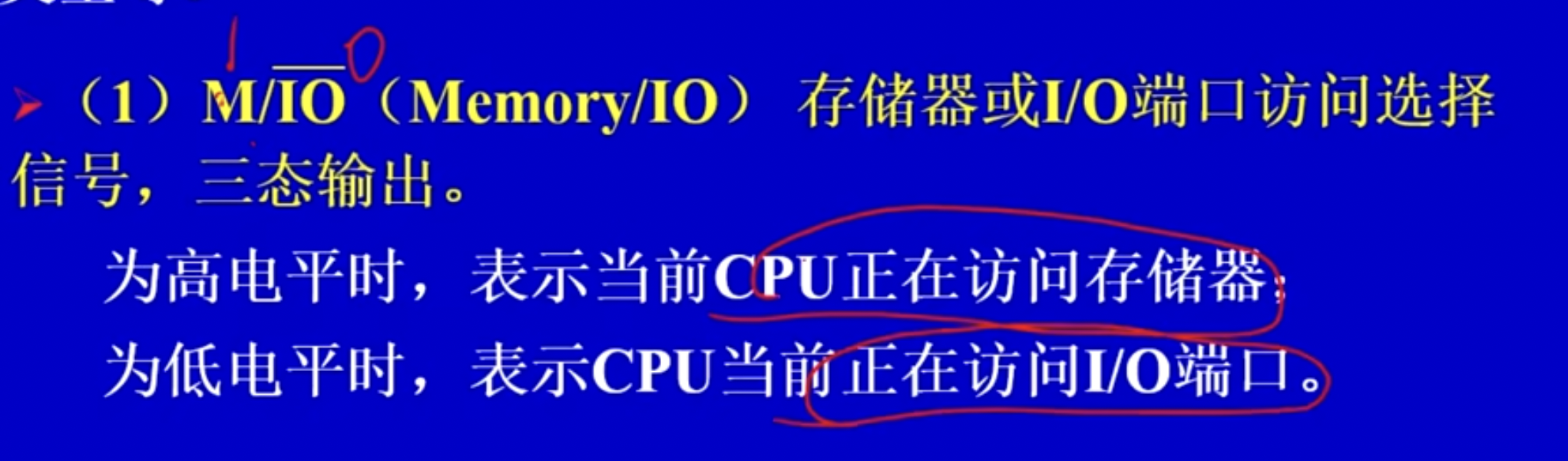

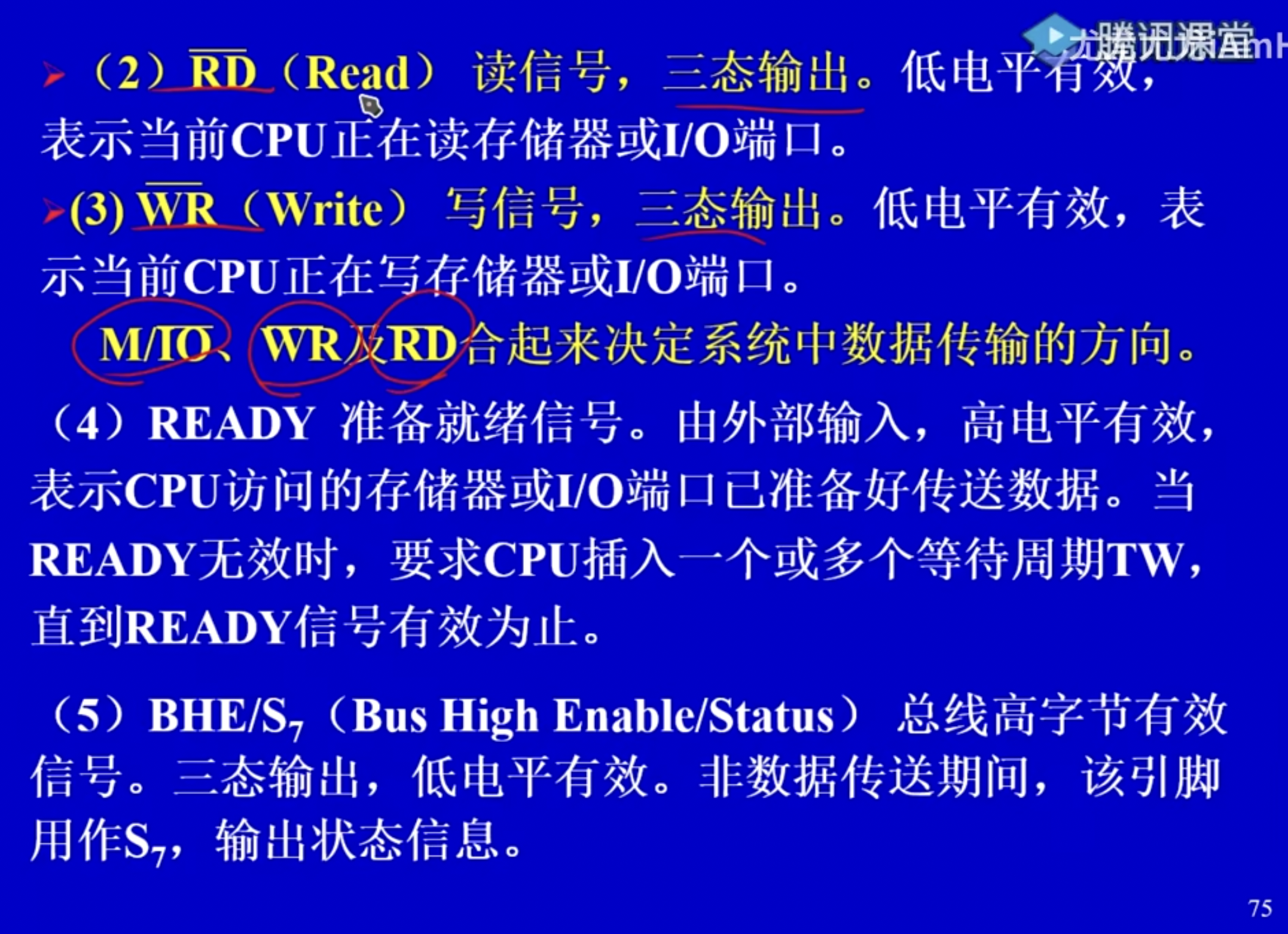

M/IO非：三态输出。M为1表示当前CPU正在访问存储器，IO非为0表示CPU当前正在访问I/O端口。
M/IO非和WR非、RD非决定系统中数据传输的方向，M/IO非区分是向存储器读/写或者向I/O端口读/写。
RD非：读信号，三态输出。
WR非：写信号，三态输出。
READY：准备就绪信号。
BHE/S~7~：总线高字节有效信号，三态输出。

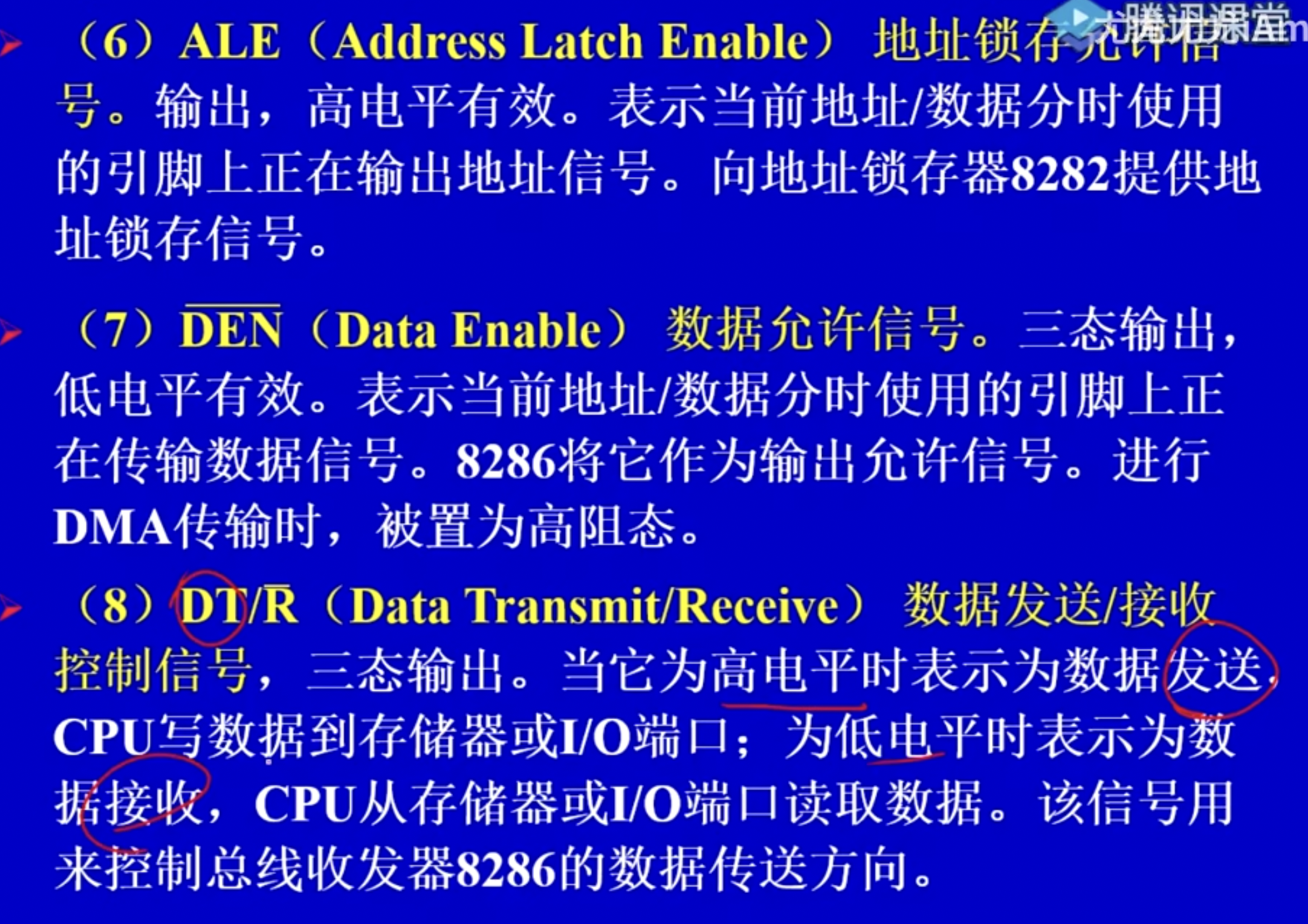

ALE：地址锁存允许信号，高电平有效。
DEN非：数据允许信号，三态输出，传送地址时候DEN非为1，传送数据时DEN非为0(有效)。

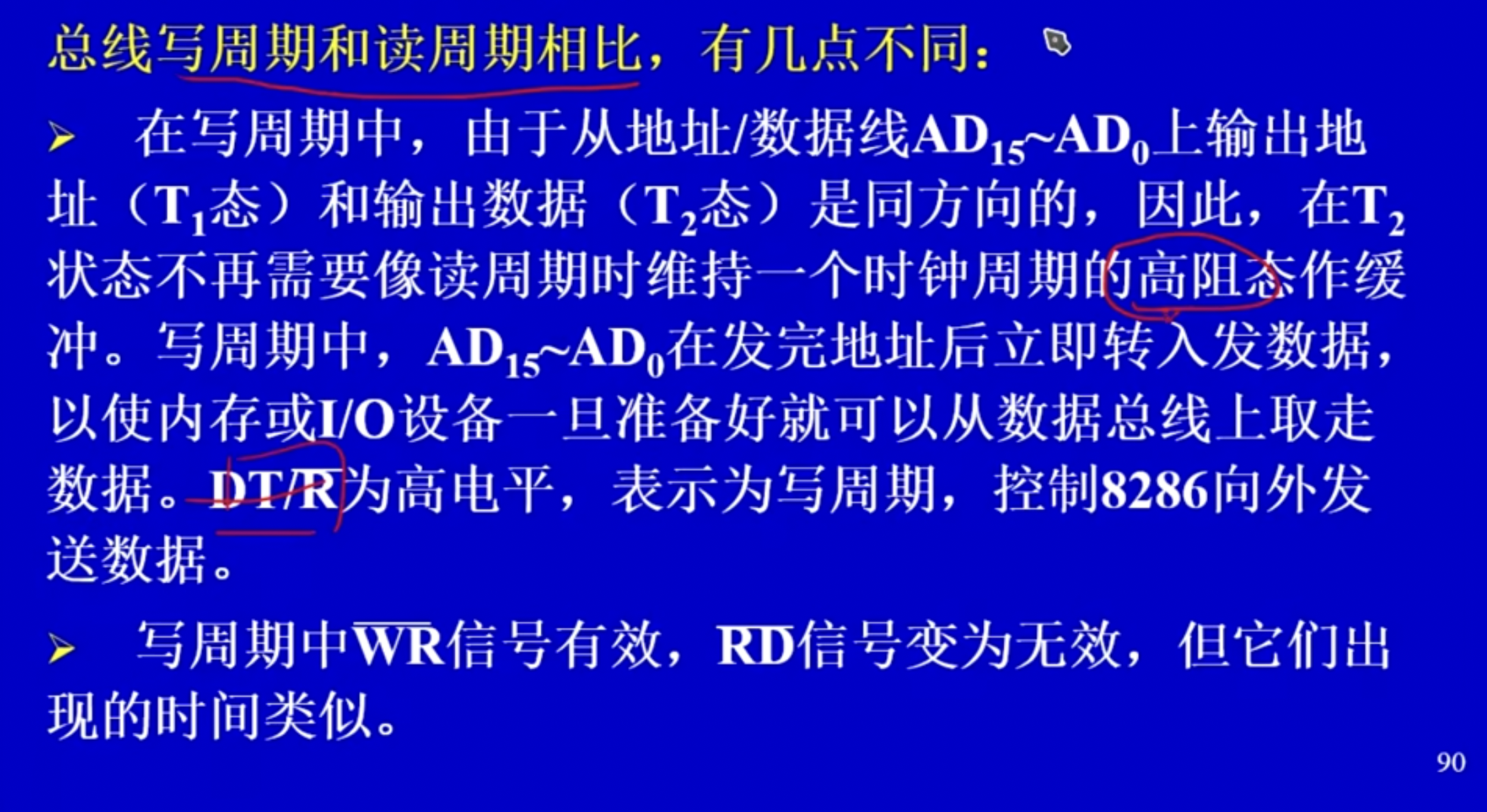

DT/R非：区分数据传送的方向，三态输出，为高电平时(DT)表示为数据发送，为低电平(R非)表示为数据接收。 （也是读写信号）
中断控制信号引脚
INTR：可屏蔽中断请求信号。

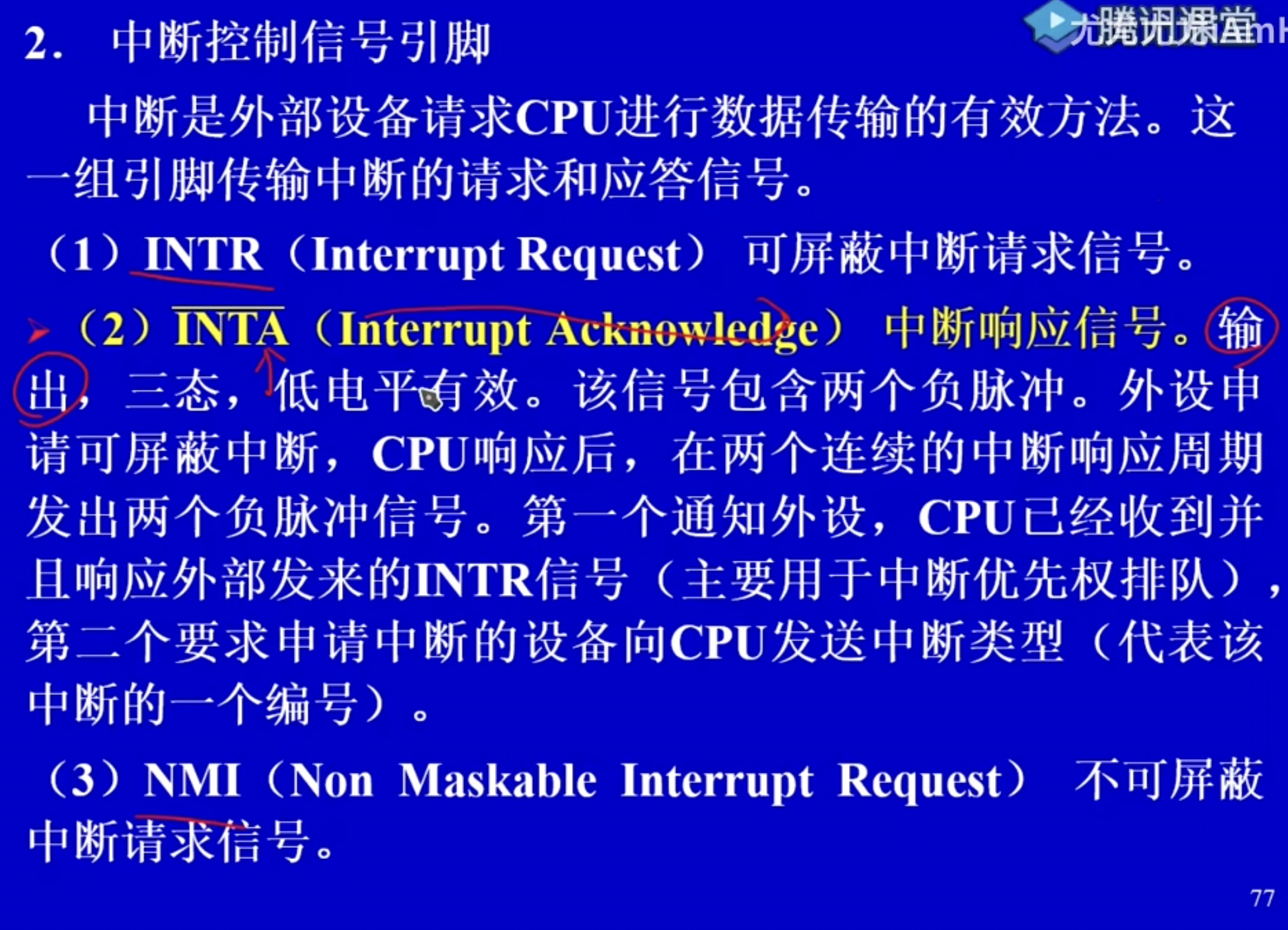

INTA非：中断响应信号，三态，向外输出信息。1.通知外设。2.要求申请中断的设备向CPU发送中断类型。
NMI：不可屏蔽中断请求信号。

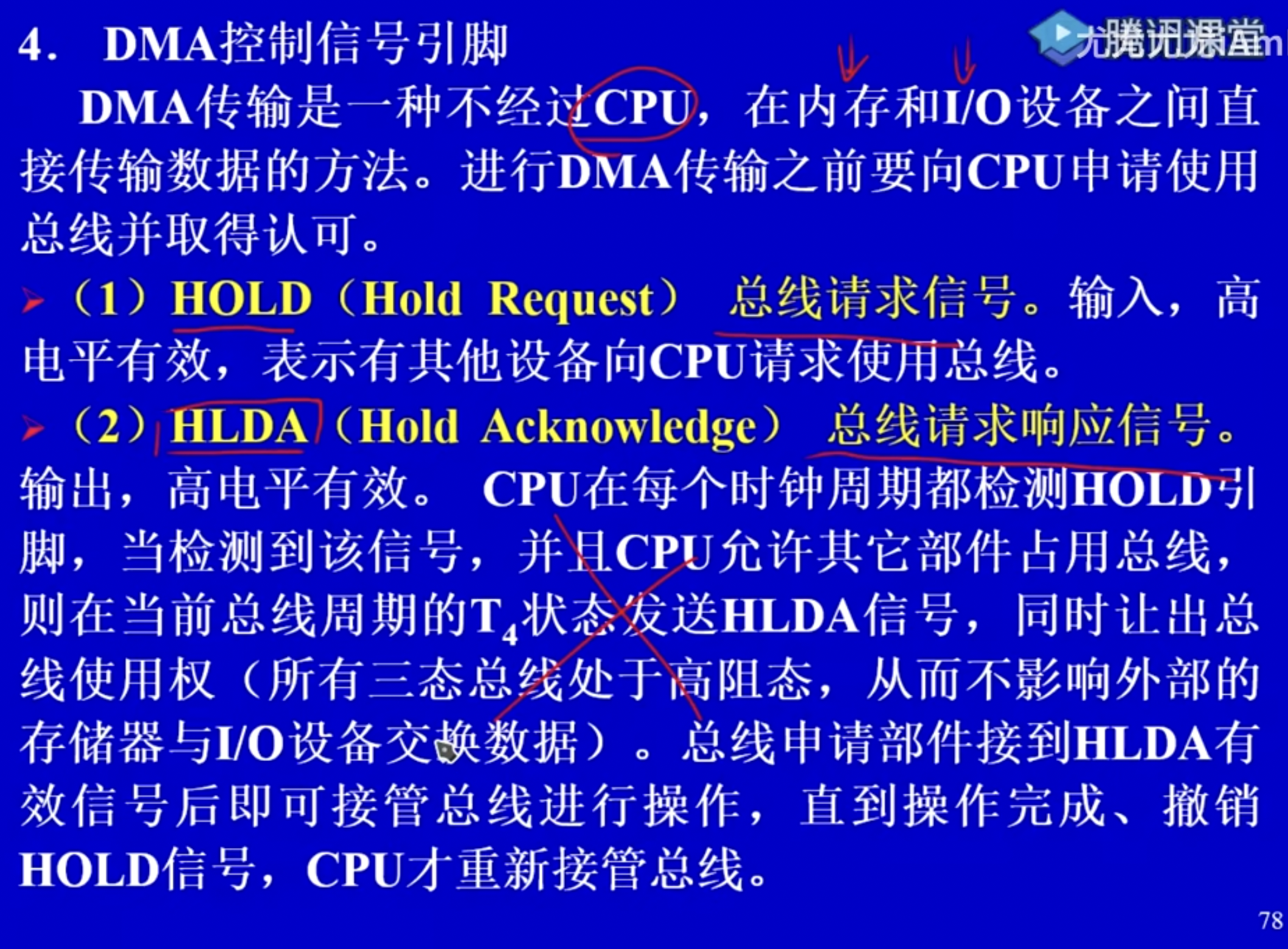

DMA：传输不经过CPU，在内存和I/O设备之间直接传输数据，进行DMA传输之前要向CPU申请使用总线并取得认可。
HOLD：总线请求信号。输入，表示有其他设备向CPU请求使用总线。
HLDA：总线请求响应信号。输出。
总结
8086CPU的工作时序

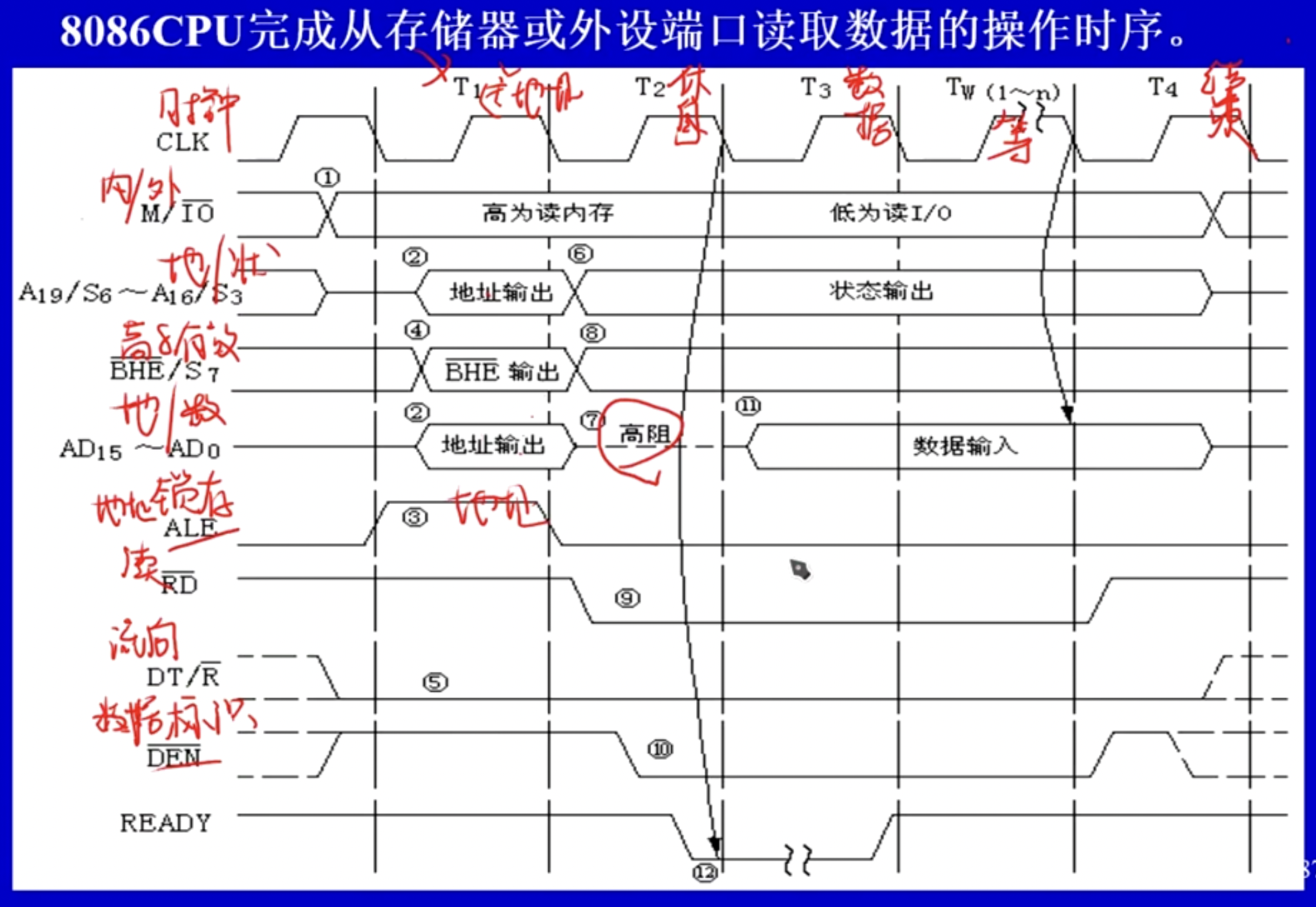

最小模式下的总线读周期
8086的总线操作顺序：https://blog.csdn.net/xiong_xin/article/details/100586833
