微机原理
第三章

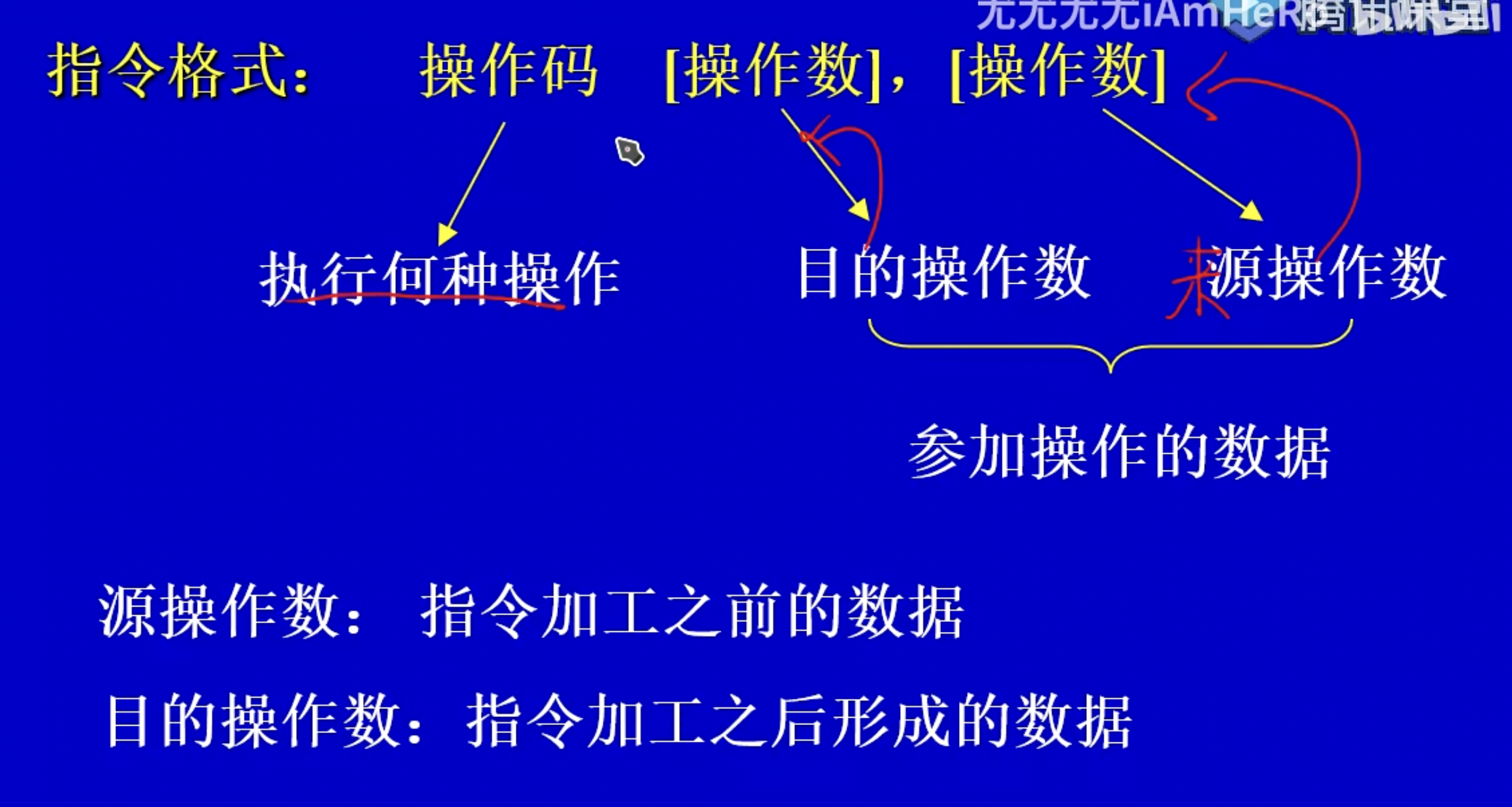

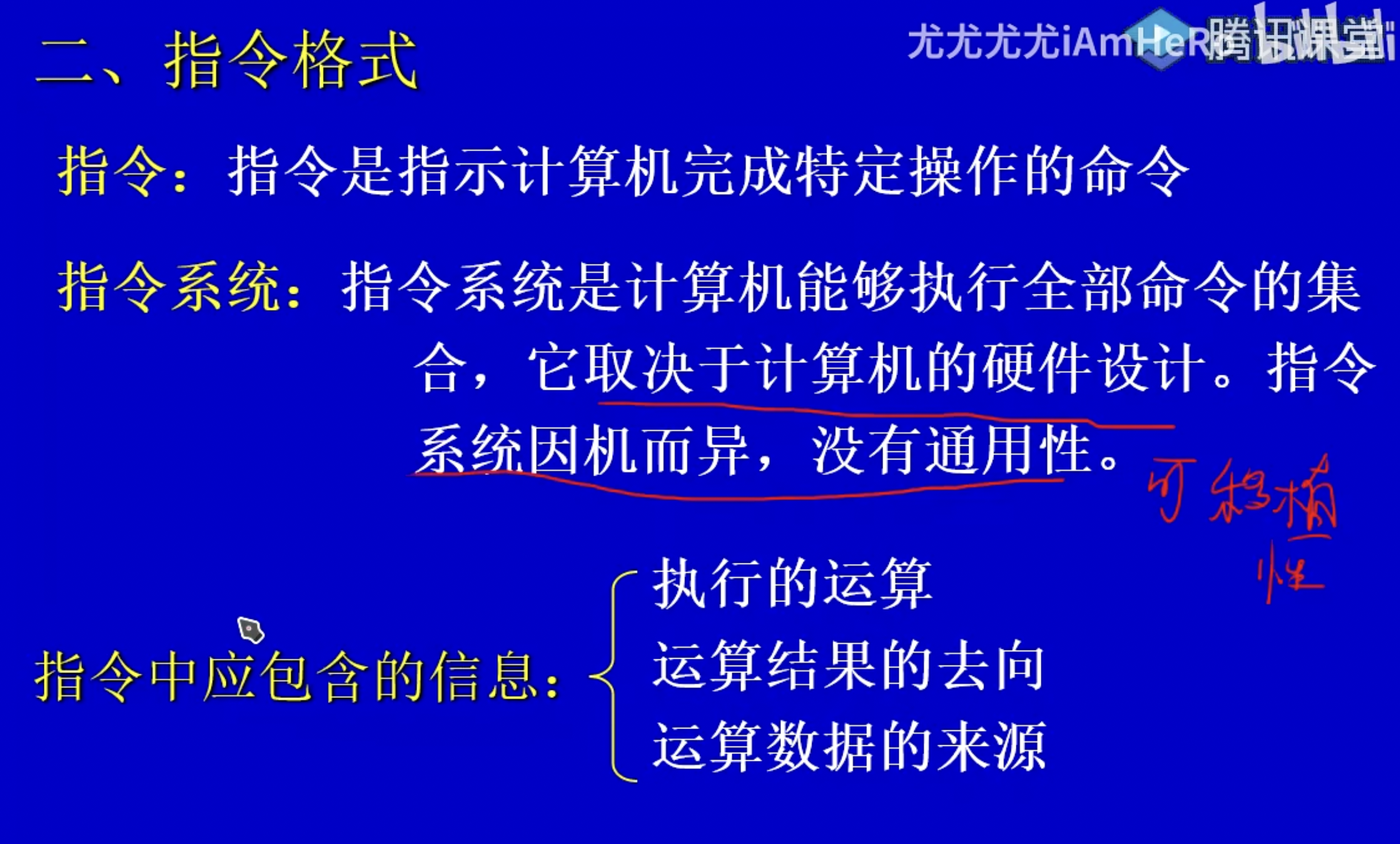

8086指令格式
指令：指令是指示计算机完成待定操作的命令。 指令系统：是计算机能够执行全部命令的集合，因机而异（可移植性）。 指令中应该包含的信息：执行的运算、运行结果的去向、运算数据的来源。
目的操作数：指令加工之后形成的数据。 源操作数：指令加工之前的数据。
操作数类型

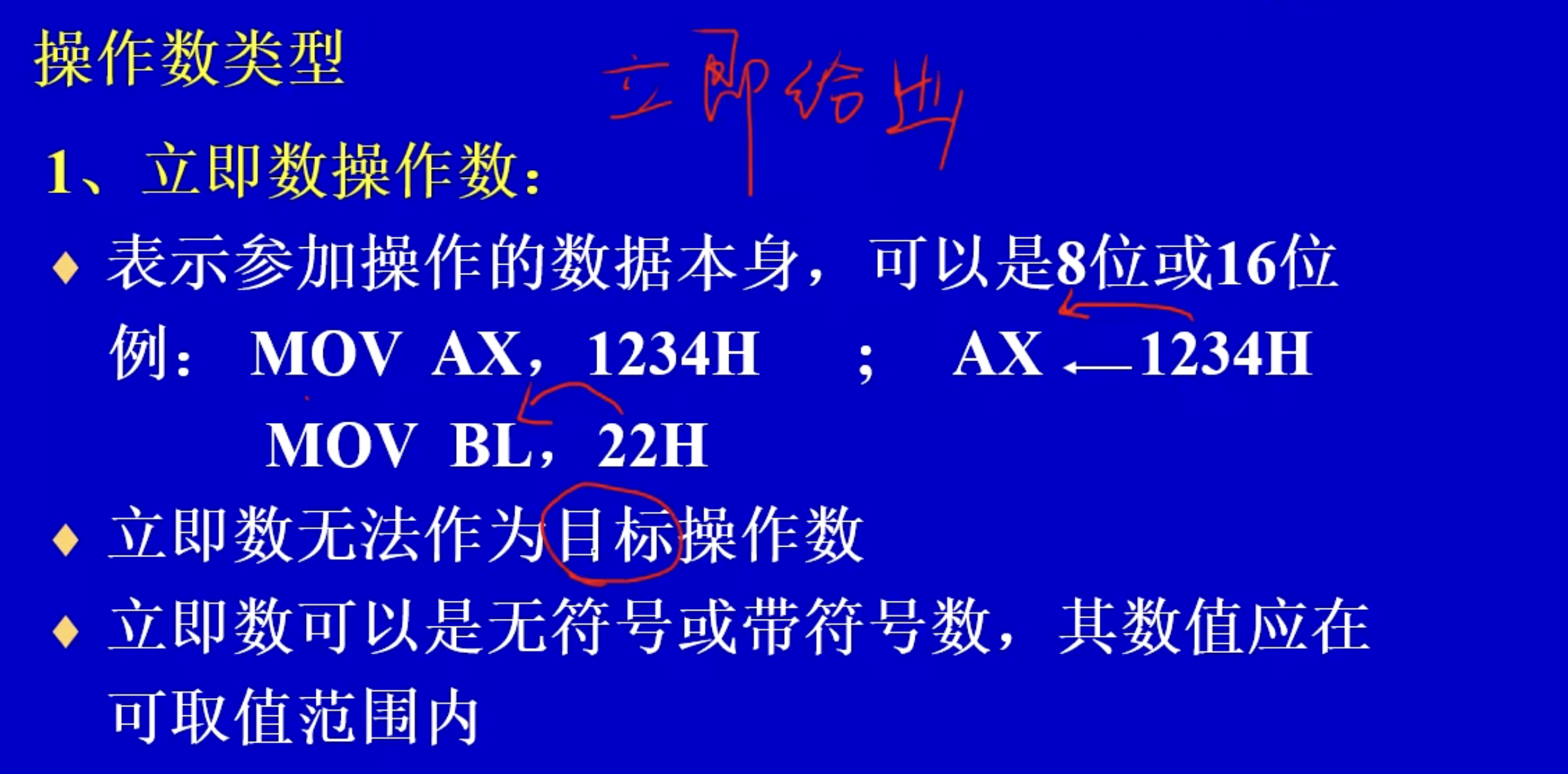

立即数操作
表示参加操作的数据本身，可以是8位或16位。 图中例子为MOV赋值，把源操作数1234H给AX 立即数无法作为目标操作数，且立即数可以是无符号或带符号数，其数值应在可取值范围内。

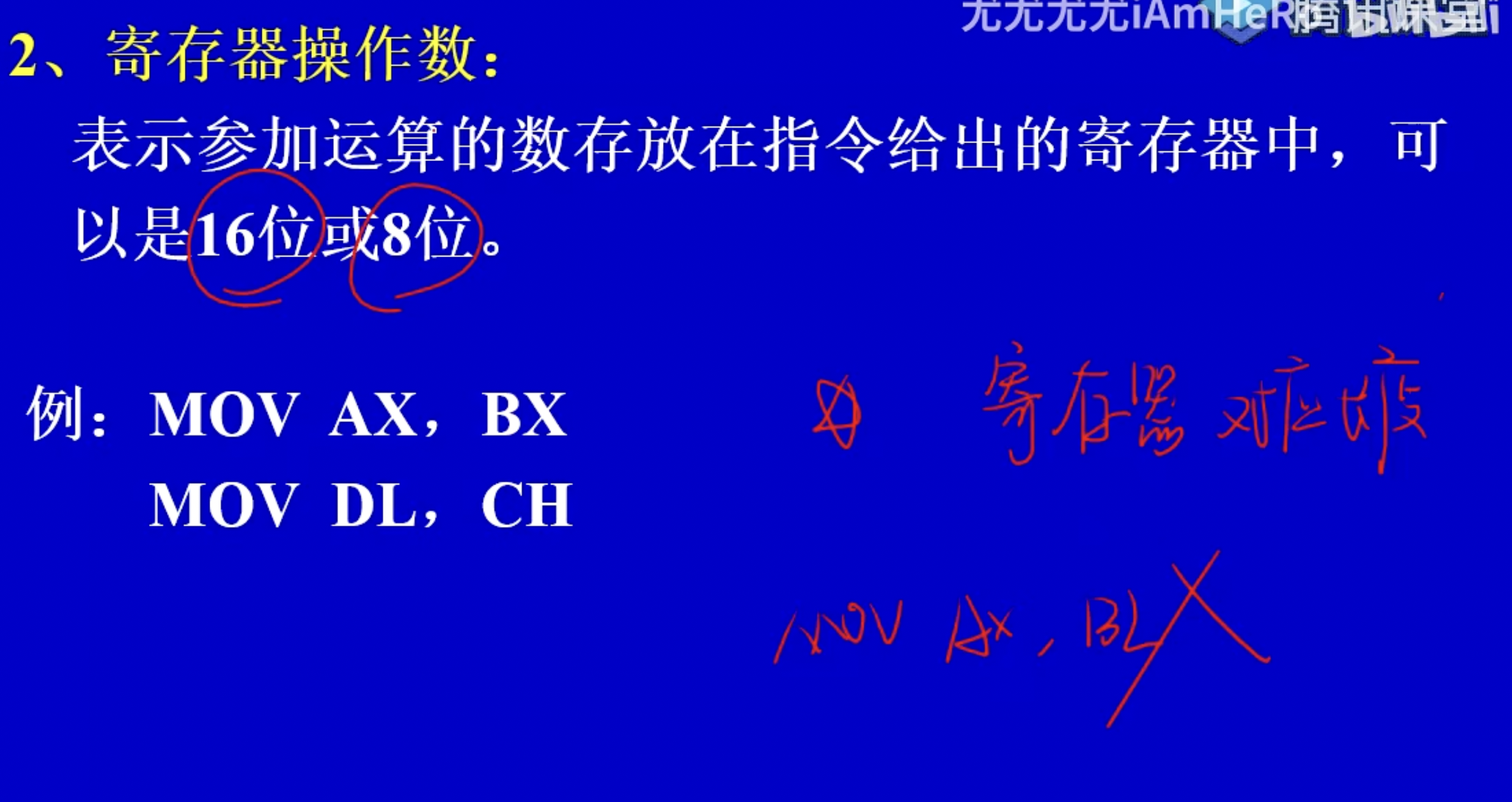

寄存器操作
表示参加运算的数存放在指令给出的寄存器中，可以是16位或8位。 寄存器操作数对应长度：16位对16位，或者8位对8位。

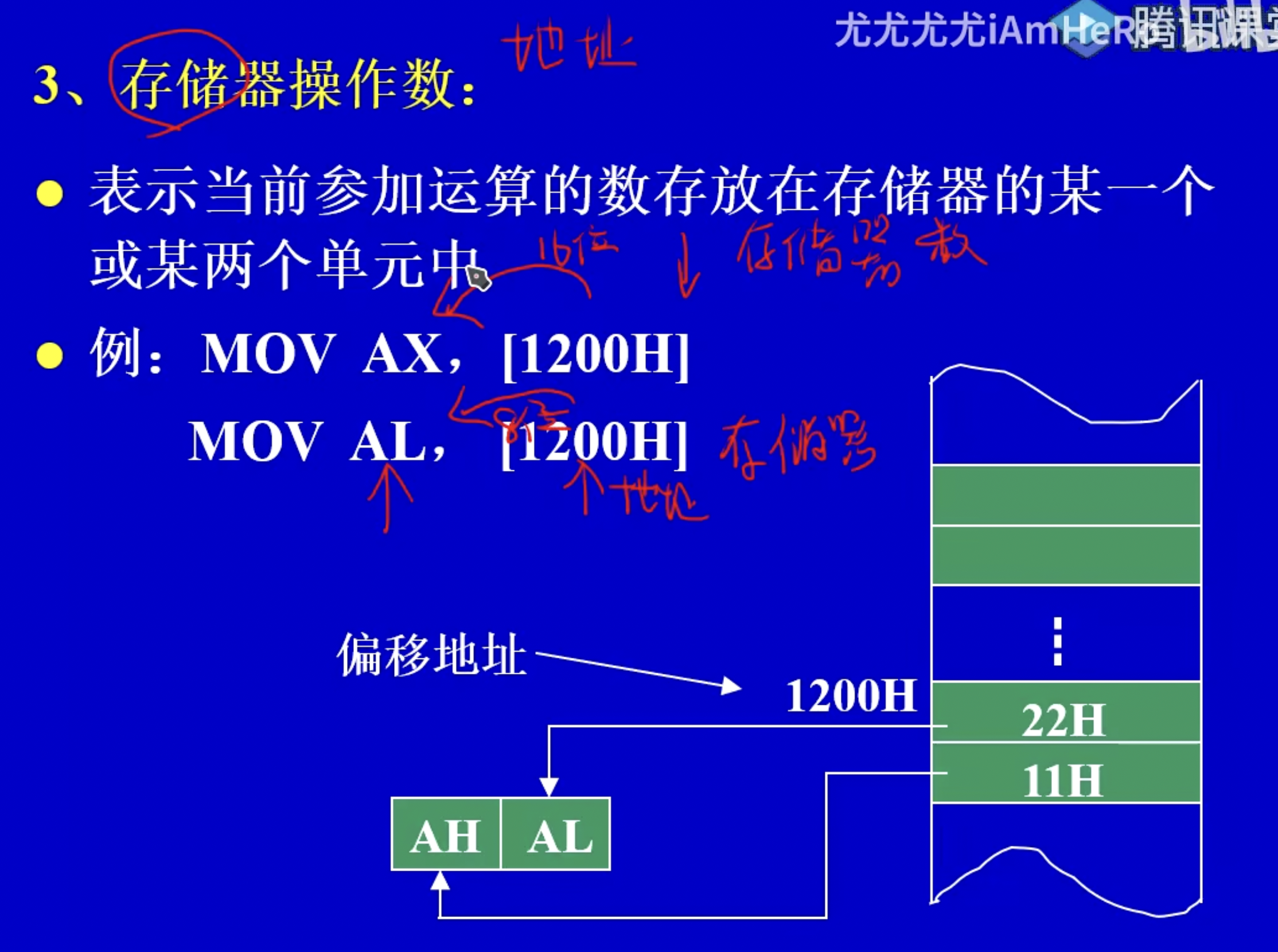

存储器操作
表示当前参加运算的数存放在存储器的某一个或某两个单元中。 例：MOV AX,[1200H]：把1200H为地址的单元数据送入AX。

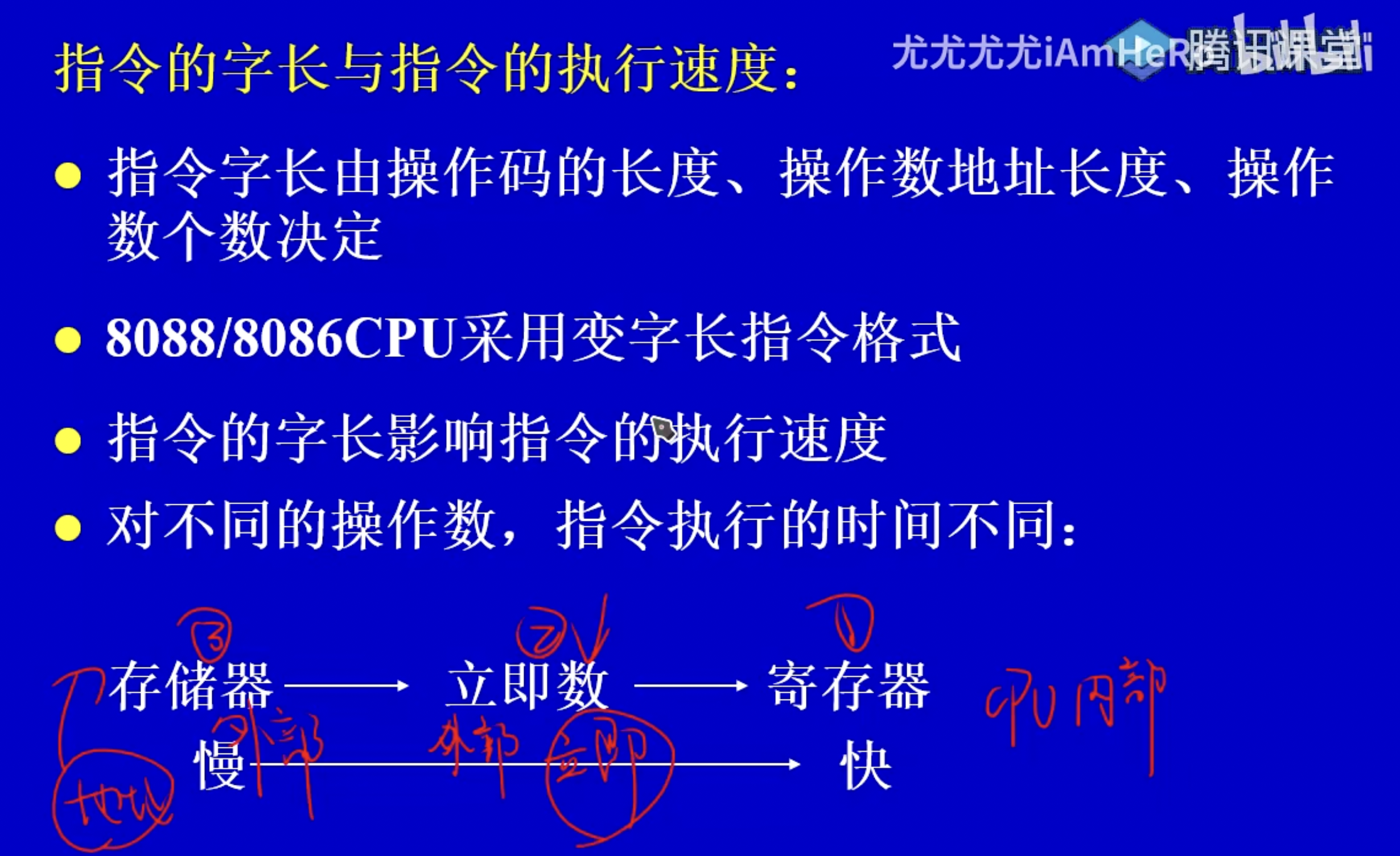

指令的字长与指令的执行速度
指令的执行速度由慢到快分别是：存储器（外部）、立即数（外部）、寄存器（CPU内部）。
寻址方式

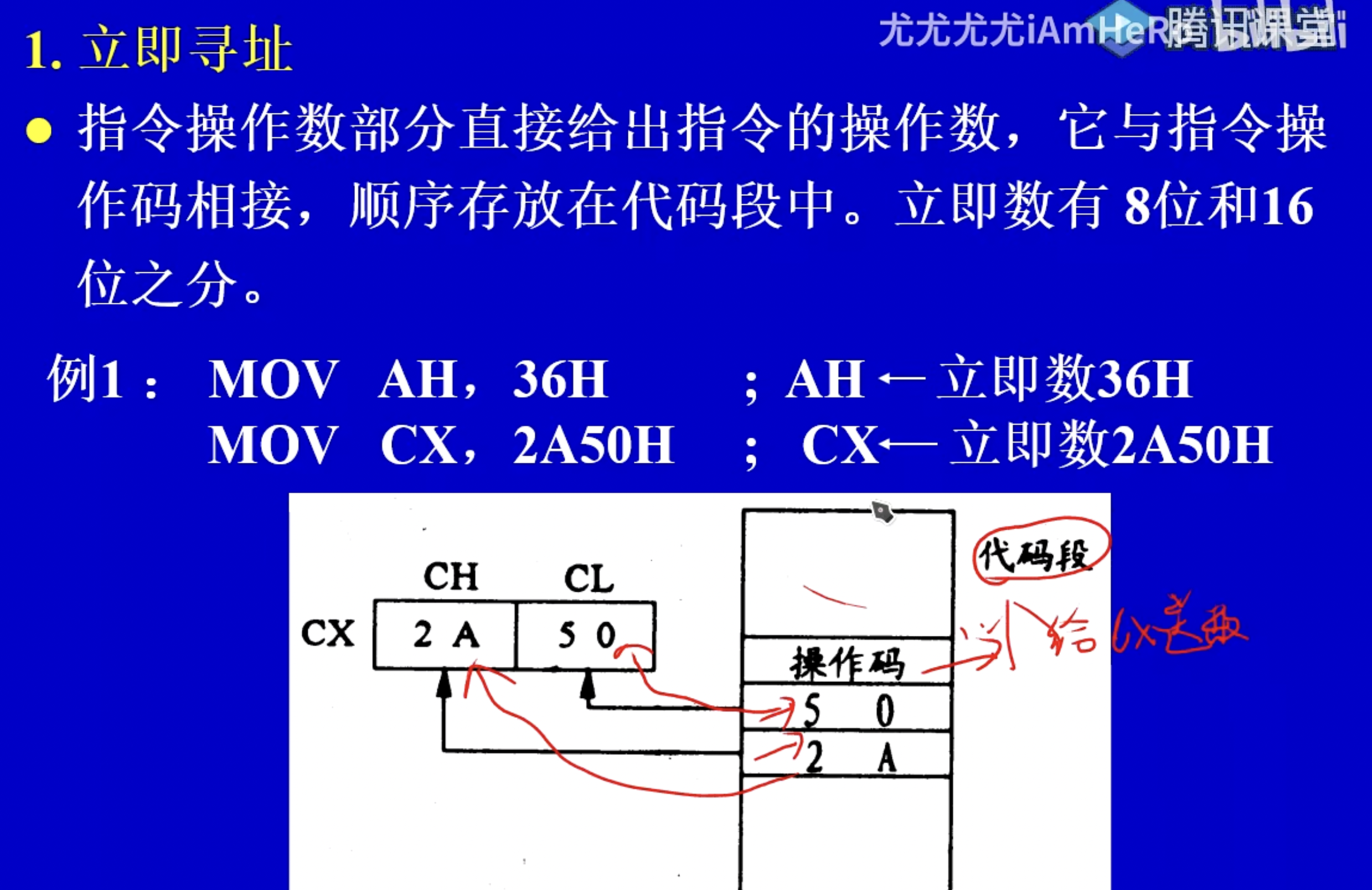

立即寻址
操作码给CX送数是在代码段里；立即数寻址是在代码段里。
注意事项：
- 立即寻址方式只能用于源操作数，主要用于给寄存器赋值。
- 立即寻址方式不执行总线周期(是指令的一部分不需要再次取数)，所以执行速度快。

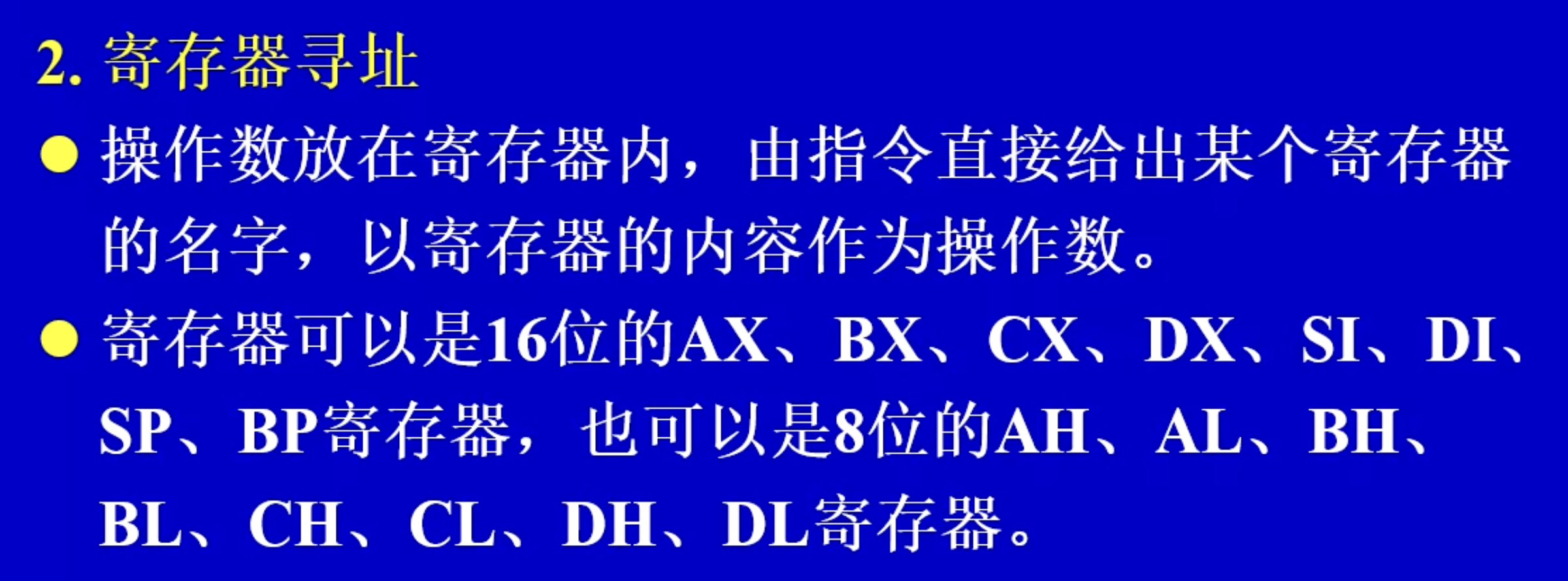

寄存器寻址
寄存器寻址方式的指令操作在CPU内部执行，同样不需要执行总线周期，所以执行速度快。
既适用于指令的源操作数，也适用于目的操作数，并且可同时用于源操作数和目的操作数。

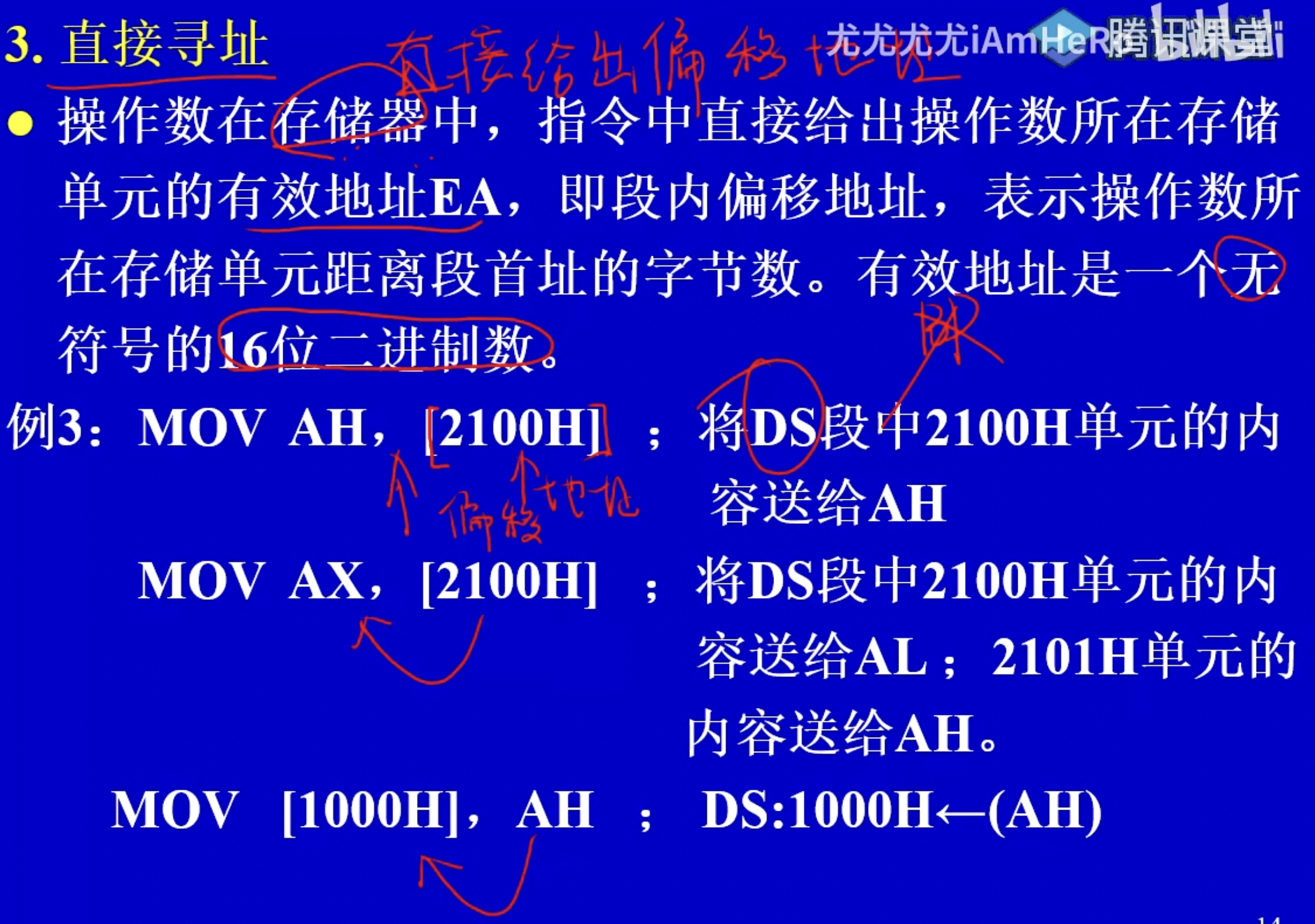

直接寻址
直接寻址：直接给出偏移地址。
操作数在存储器中，指令中直接给出操作数所在存储单元的有效地址EA， 即段内偏移地址，有效地址是一个无符号的16位二进制数。
例中，AH后没有声明，默认为DS段。
例：DS=3000H
源操作数物理地址=DS*16+EA
3000H*16+2000H=32000H AX= AH+AL 32001H 32000H

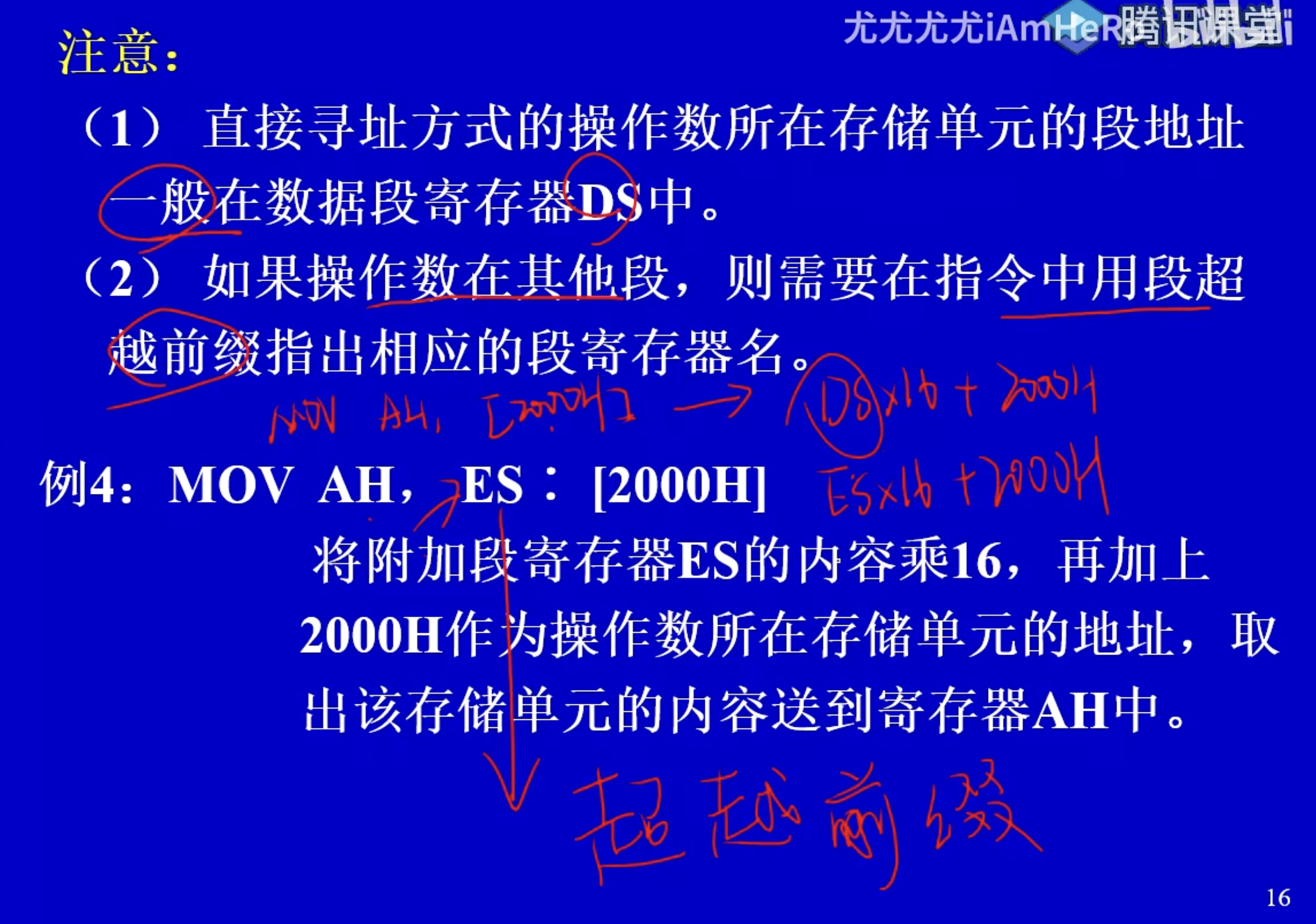

如操作数在其他段，需要用到超越前缀指出相应的段寄存器名。 例：MOV AH，ES：[2000H] 此处的ES就是段寄存器名，默认为DS段。

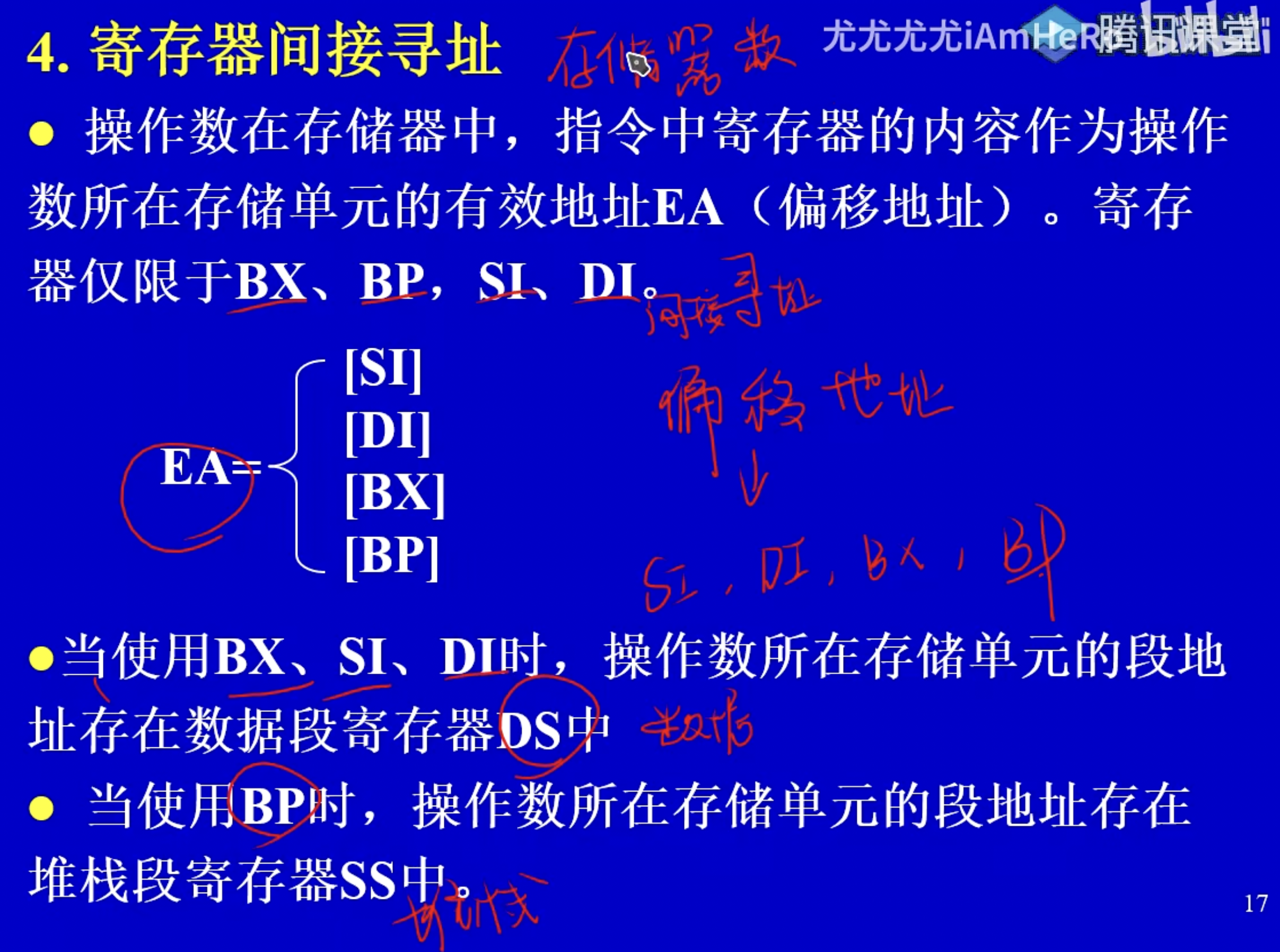

寄存器间接寻址
操作数在存储器中，指令中寄存器的内容作为操作数所在存储单元的有效地址EA(偏移地址)。 寄存器仅限于BX、BP，SI、DI。
偏移地址提前放到了寄存器（BX、BP，SI、DI)中，主要有两个区别：
- 当使用BX、SI、DI，操作数所在存储单元的段地址存在数据段寄存器DS中。
- 当使用BP时，操作数所在存储单元的段地址存在堆栈段寄存器SS中。

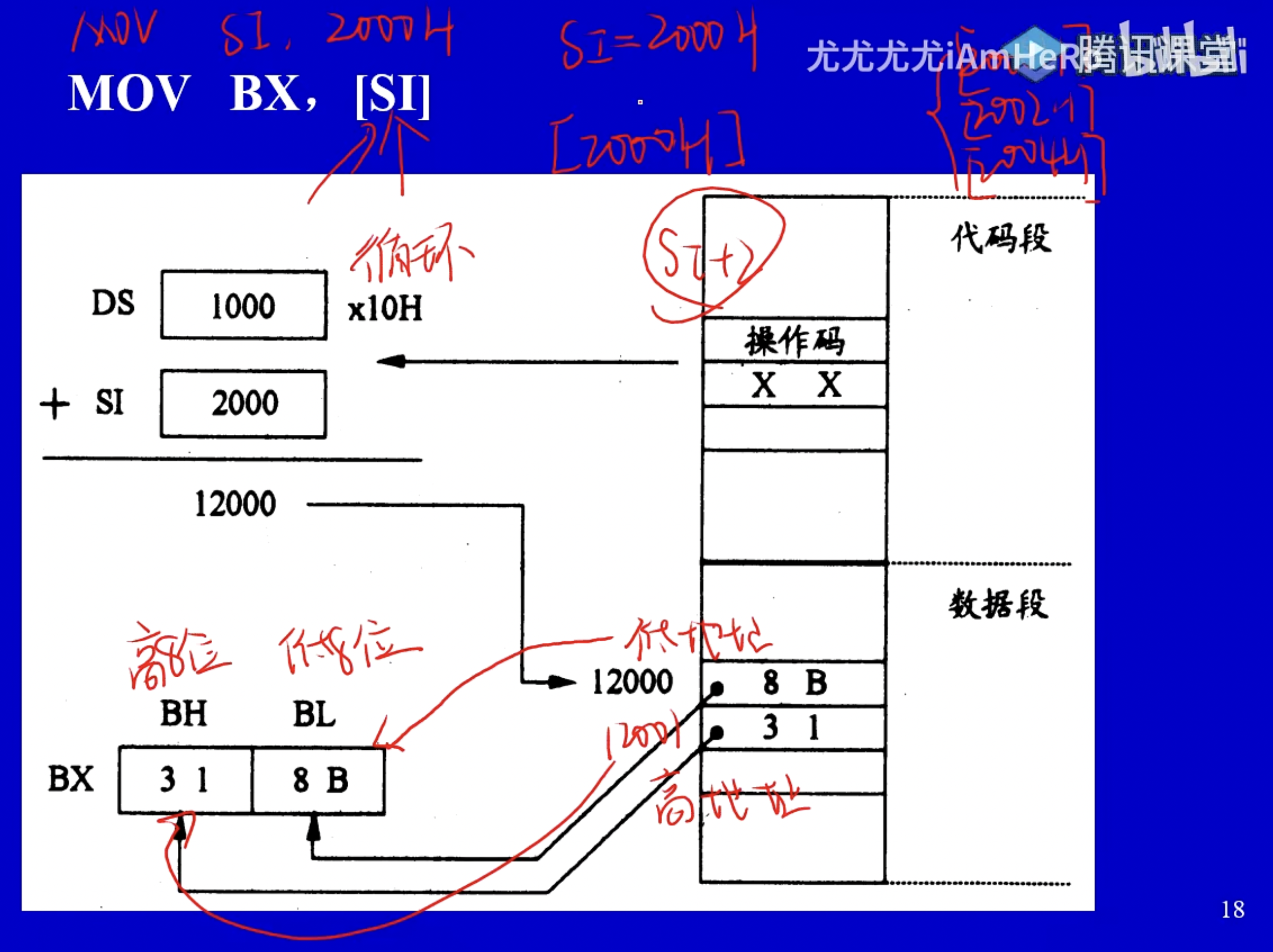

例：
和直接寻址有区别的是，寄存器间接寻址可以做循环。 例如：有几组偏移地址分别为[2000H] [2200H] [2400H]
直接寻址：MOV BX，[2000H]、MOV BX，[2200H]、MOV BX，[2400H] 寄存器间接寻址：让SI每次+2 MOV BX，[SI+2] 注：[SI+2]是相对的寄存器间接寻址，又称直接变址寻址，它也可以写成2[SI]这样的样式。
使用直接寻址是一次一次的使用操作数来加，寄存器间接寻址可以修改寄存器的寻址方式。

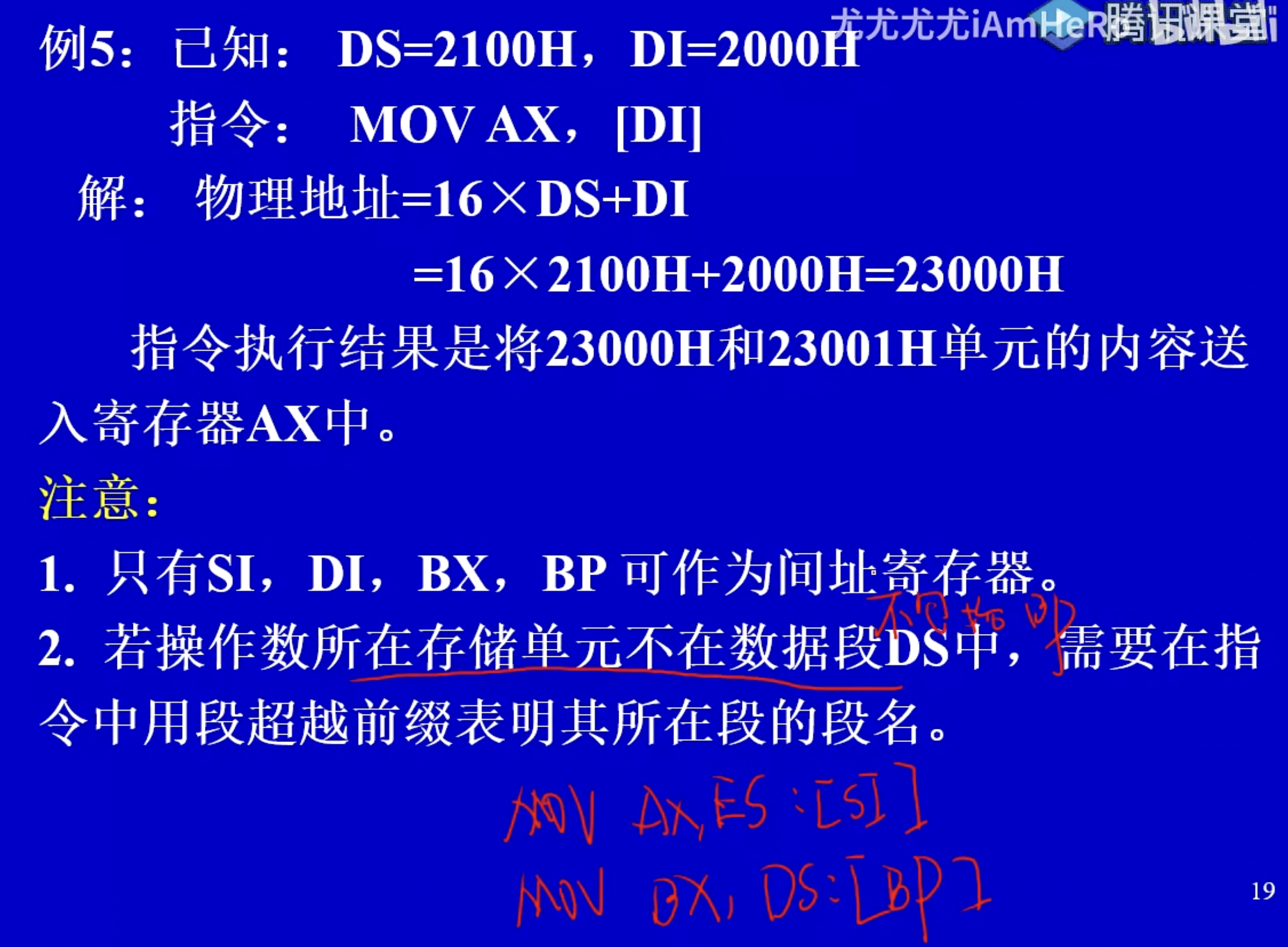

注意事项： 只有SI，DI，BX，BP可以作为间址寄存器。
且若操作数所在存储单元不再数据段DS中(不包括DP)，需用段超越前缀表明。（因为DP为间址时，默认的段地址寄存为SS） 例： MOV AX，ES：[SI] 或者 MOV BX，DS：[BP]
基址变址寻址方式
在学习基址寻址前，先了解一下： 寄存器间接寻址有BX、BP、SI、DI，其中BX、BP为基址寄存器，SI、DI为变址寄存器。 使用基址寄存器寻址就叫做基址寻址、使用变址寄存器寻址就叫做变址寻址； 使用基址寄存器和变址寄存器寻址就叫做基址变址寻址，如果有偏移量就叫做基址变址相对寻址。

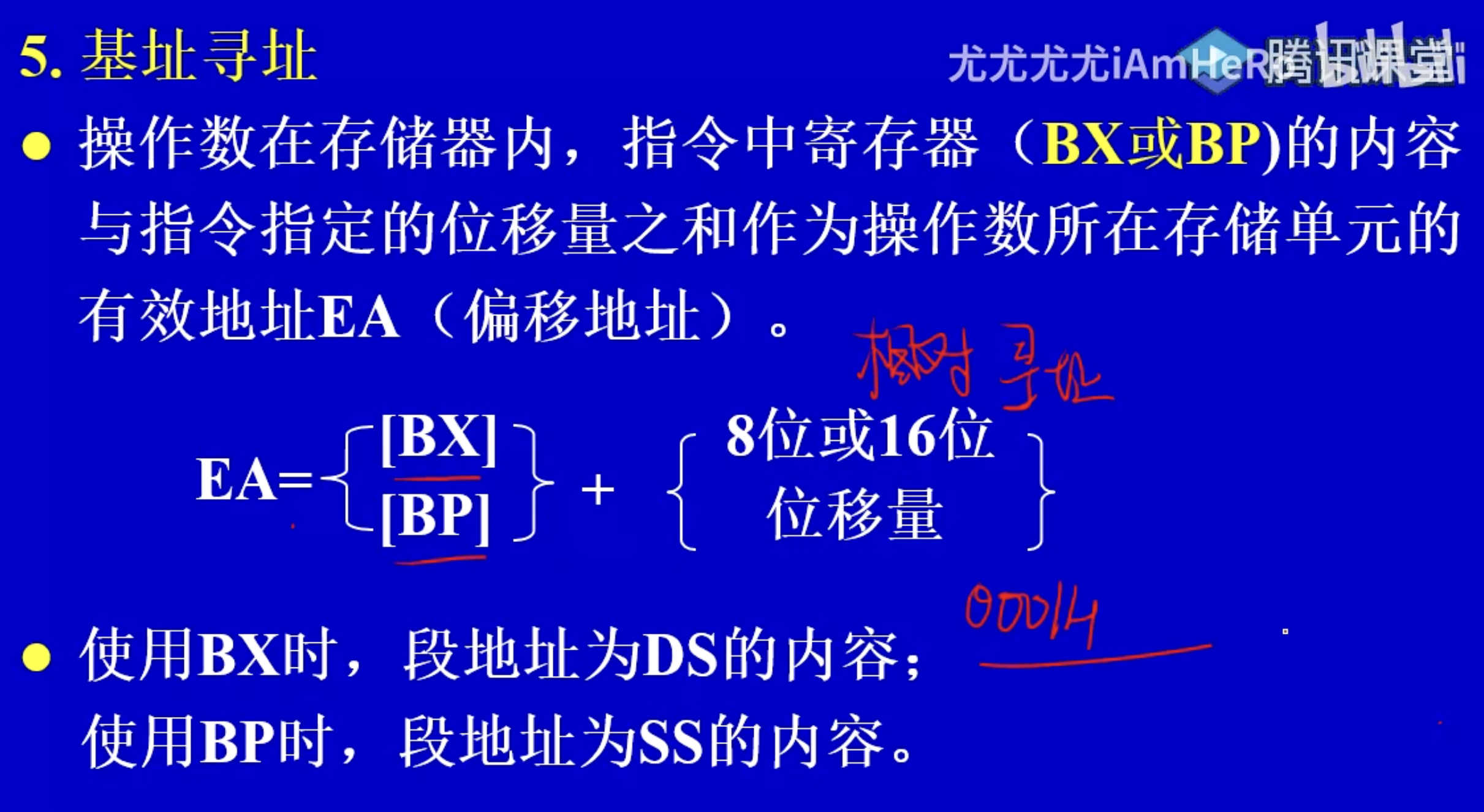

基址寻址
基址寄存器：BX、BP。 使用BX时，段地址为DS；使用BP时，段地址为SS。
例：

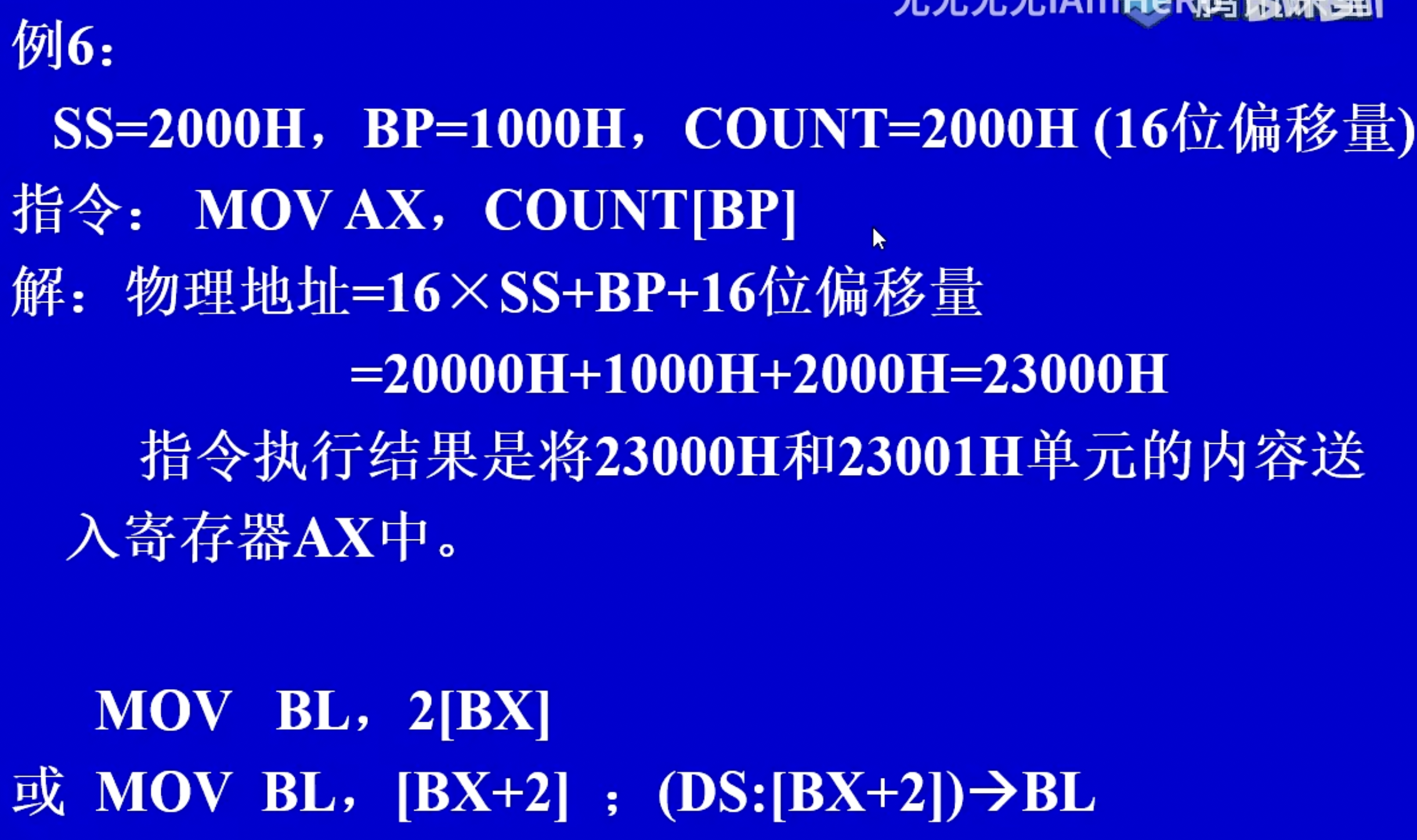

MOV BL，2[BX] 或 MOV BL，[BX+2] ；其效果都是一样的，都是DS*16+BX+2。

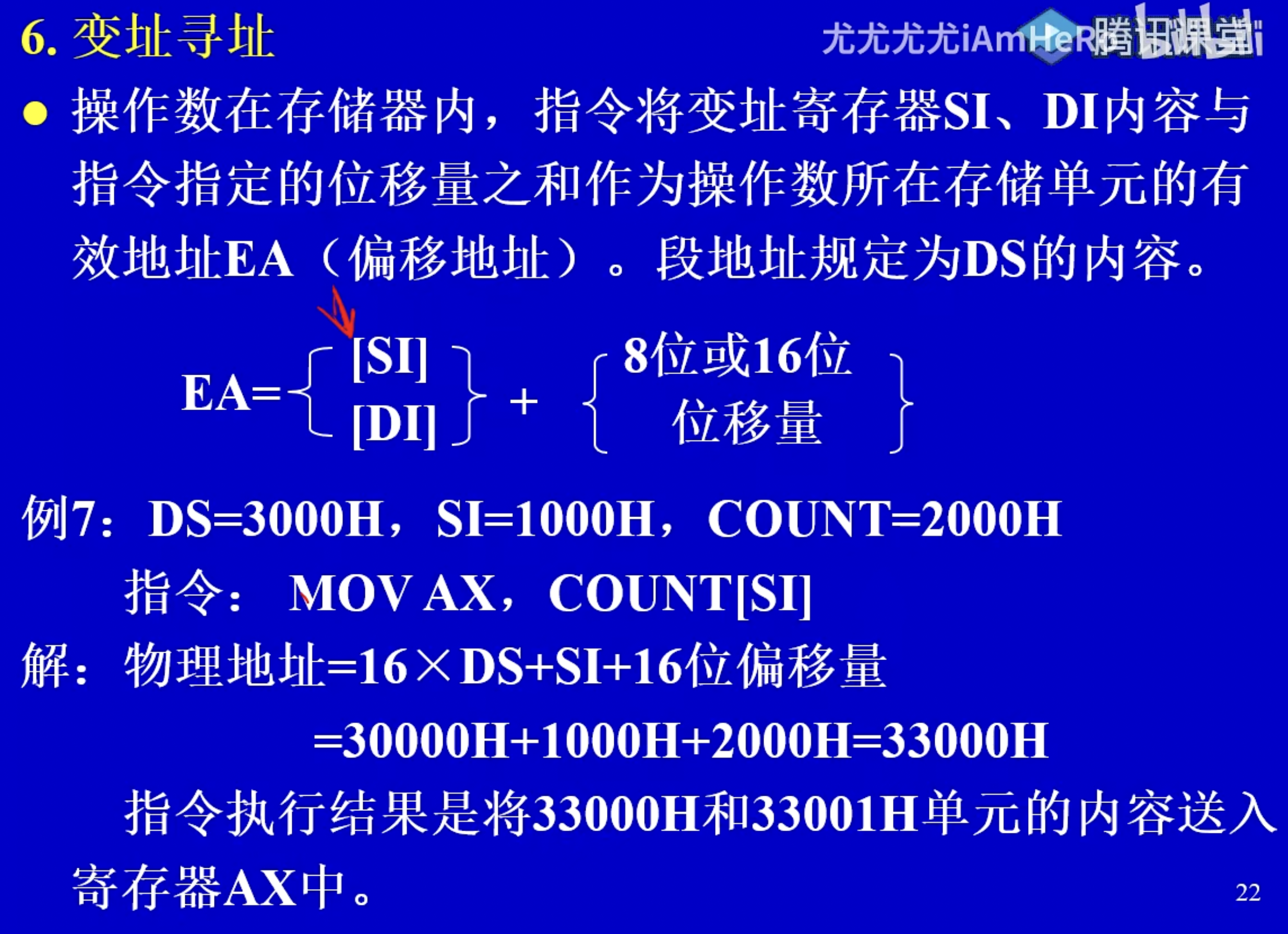

变址寻址
变址寄存器：SI、DI。段地址规定为DS的内容。

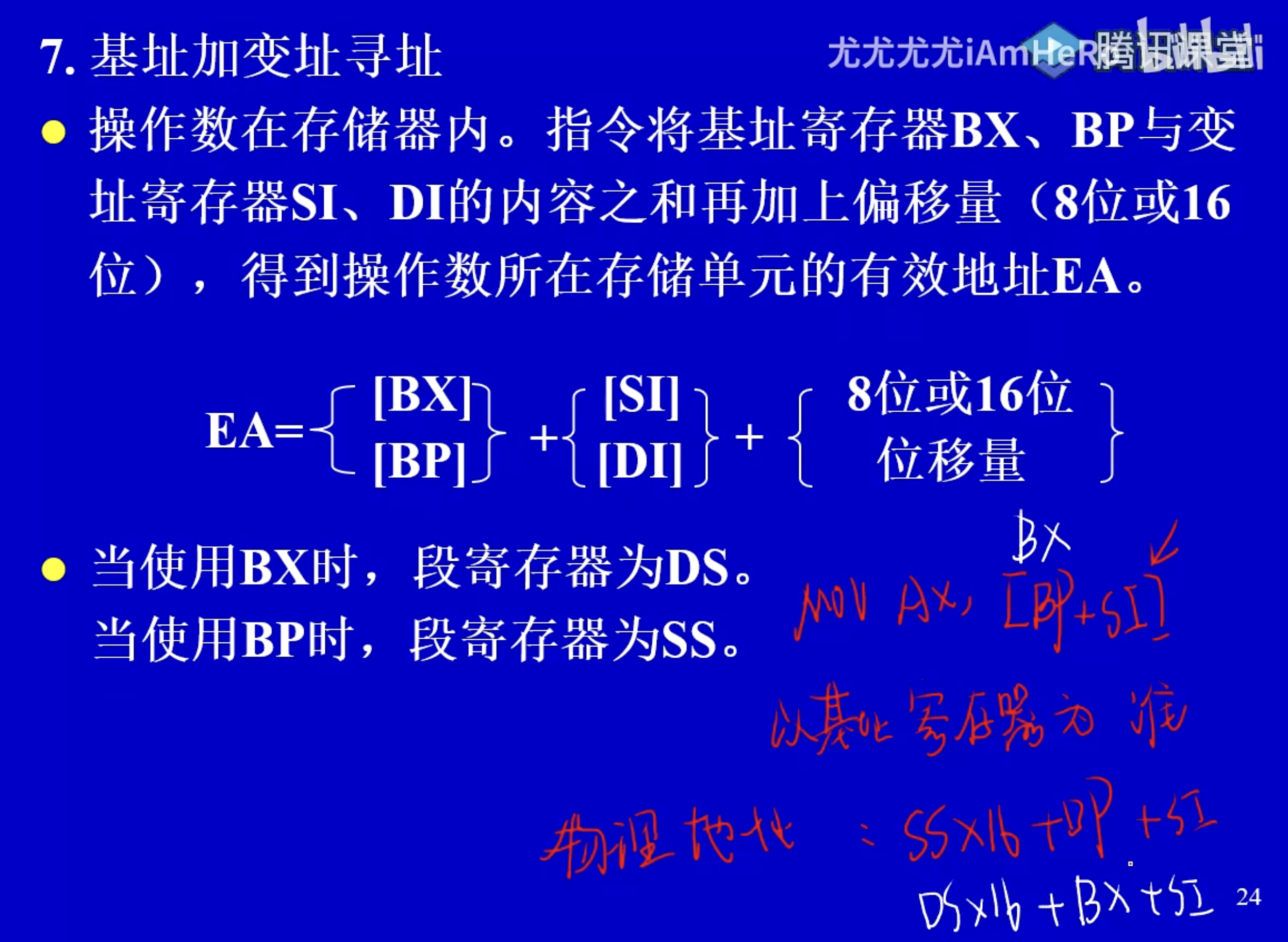

基址变址寻址
基址加变址寻址需注意的是： 基址寄存器只能使用1个，变址寄存器也只能使用1个；段寄存器以基址寄存器为准。
使用方法为：MOV 寄存器名，[基址+变址+有效地址] 还有其他格式，如下图：
例如：MOV AX，[BP+SI]，此时使用的段寄存器为SS。

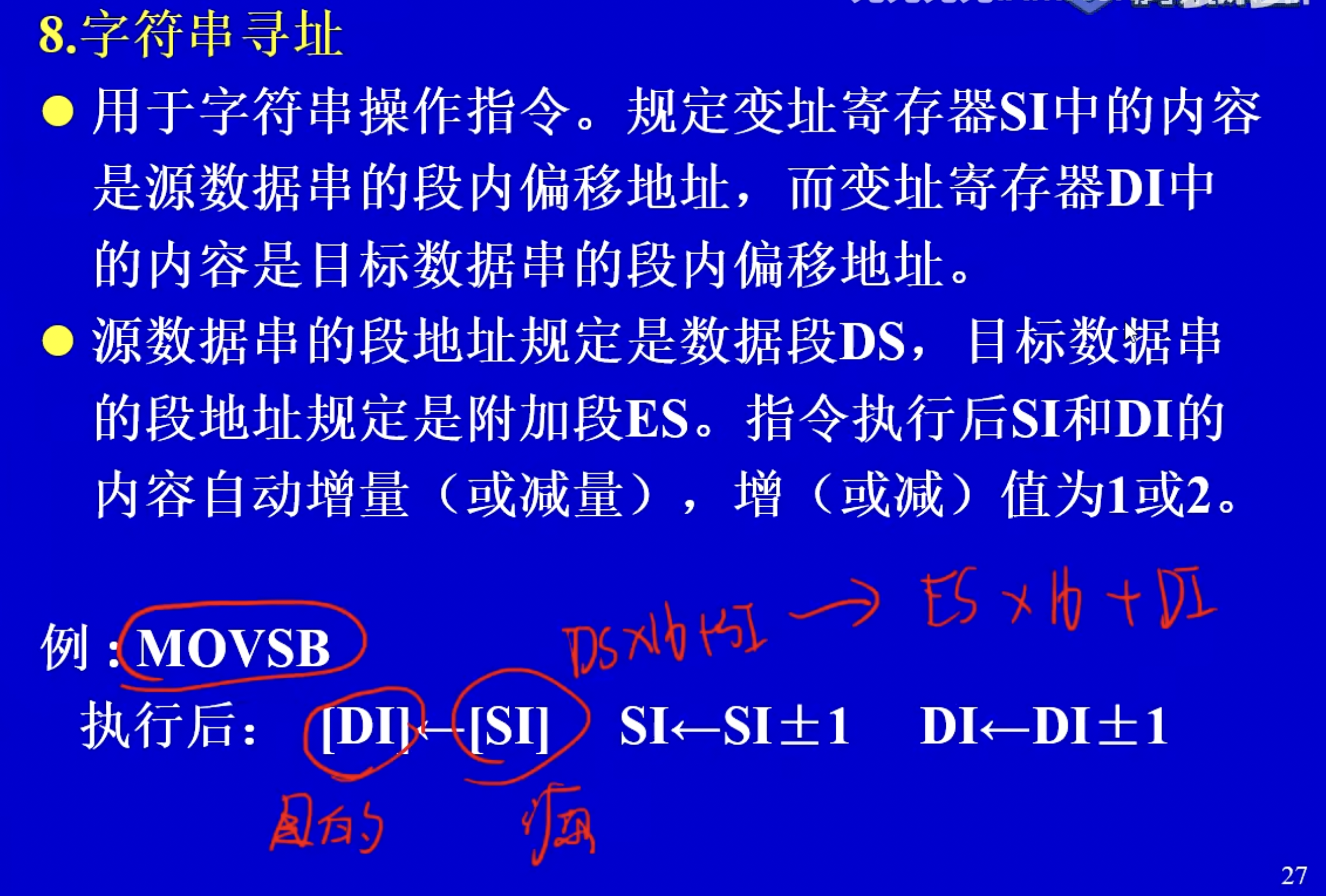

字符串寻址
规定变址寄存器SI中的内容是源数据串的段内偏移地址，而变址寄存器DI中的内容是目标数据串的段内偏移地址。 源数据串的段地址规定是数据段DS，目标数据串的段地址规定是附加段ES。
指令执行后SI和DI的内容自动增量（或减量），增或减值为1或2。

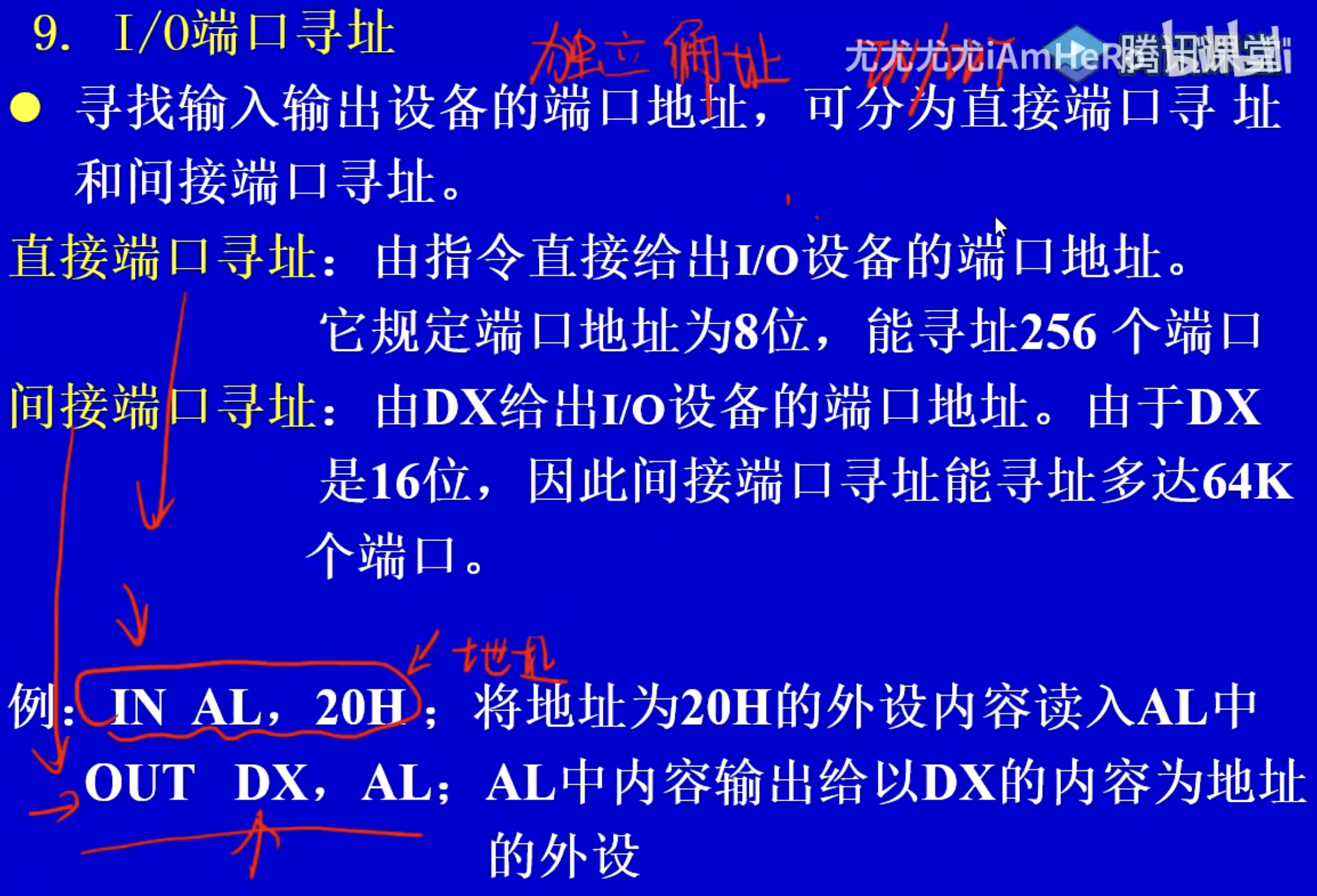

I/O端口寻址
I/O端口寻址是独立编址，可分为直接端口寻址和间接端口寻址。
直接端口寻址 例： IN AL，20H；此处的20H为地址，将地址为20H的外设内容读入AL中。
间接端口寻址 例： OUT DX，AL；将AL中的内容输出给以DX为地址的外设端口。

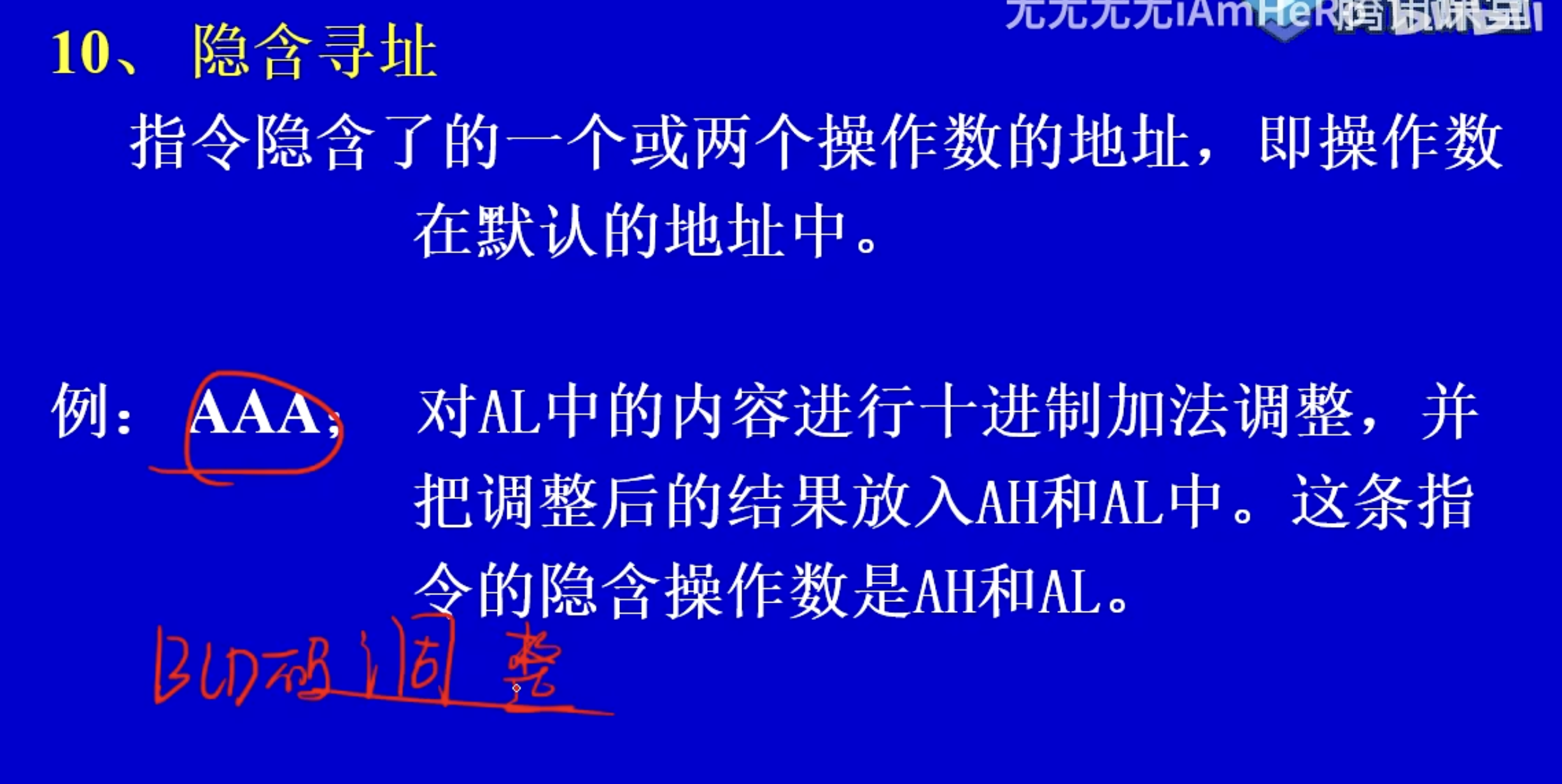

隐含寻址
隐含了一个或两个操作数的地址，即操作数在默认的地址中。
例：AAA 是BCD码调整指令，默认放在AH和AL中。

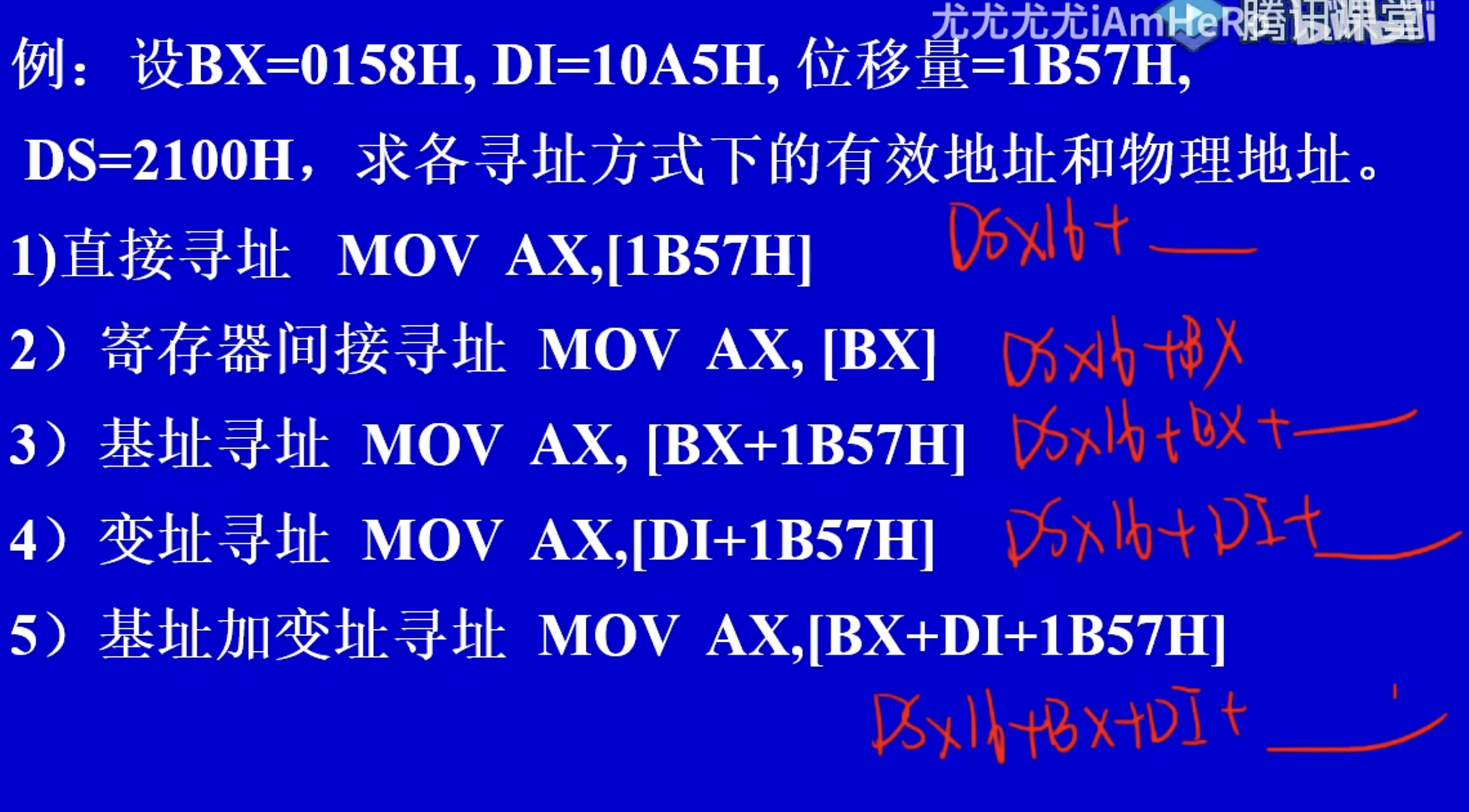

例题
