微机原理

第三章

8086的指令系统

指令系统按功能分为数据传送类、算术运算类、逻辑运算与移位类、串操作类、控制转移类、处理机控制、输入输出、中断等

数据传送指令

1. 通用数据传送指令 包括MOV、进栈、出栈指令、交换指令和换码指令。
   (1)一般数据传送指令MOV （8位/16位）
   OP目可以是寄存器（除CS外）、存储器
   OP源可以是寄存器、存储器和立即数

MOV [DI]，AX； AX值送给以DI为偏移地址的单元；把AX送给DSx16+DI 和 DSx16+DI+1
MOV SI，ES：[BP]；把ESx16+BP 和 ESx16+BP+1 的值送给SI单元
[SI]表示寄存器SI所指内存单位
WORD PTR声明字(16位)，BYTE PTR声明字节(8位)。
若有寄存器(因为寄存器在CPU内部)参与寻址无需声明，若没有寄存器参与则需要声明类型。

注意事项

1. 两个操作数的数据类型要相同，要同为8位、16位或32位；如：MOV BL, AX等是不正确的；
2. 两个操作数不能同时为段寄存器，如：MOV ES, DS等；
3. 代码段寄存器CS不能为目的操作数，但可作为源操作数，如：指令MOV CS, AX等不正确，但指令MOV AX, CS等是正确的；
4. 立即数不能直接传给段寄存器，如：MOV DS, 100H等；
5. 立即数不能作为目的操作数，如：MOV 100H, AX等；
6. 指令指针IP，不能作为MOV指令的操作数（IP不可读写）；
7. 两个操作数不能同时为存储单元，如：MOV VARA, VARB等，其中VARA和VARB是同数据类型的内存变量。
8. 一般传送指令不影响标志位（FR/PSW）

例题

堆栈操作指令

堆栈：后进先出，有堆栈寄存器SS—段地址，堆栈指针SP—最新入栈数据所在的存储单元的地址。

压栈操作：PUSH OP 不能是立即数，按字操作一次只能是16位，先减后压。

SP指针：每次自减，逆向生成。 高地址存高位，低地址存地位；SP-1先压AH然后再SP-1压AL，所以AH的数据还是大于AL的数据

出栈操作：先弹出数据然后再加。

POP相当于PUSH的逆过程，弹出AL，AL的数据存到DL，弹出AH，AH的数据存到DH，然后SP指回再给高位低位进行+1。

例题

后入先出。PUSH个数=POP个数；SP不变；PUSH比POP每多一个SP-2，POP比PUSH每多一个SP+2。

注意

1. 堆栈操作总是按字进行的。
2. 压入指令，SP-2，数据在栈顶，弹出指令正好相反。
3. 操作数可以是存储器、寄存器或段寄存器操作数（CS不能用于POP），不能是立即数。
   因为CS和IP都只能间接的去写，不能直接从栈里去写。
4. PUSH和POP主要用来现场保护和修复，具体类似恢复系统，用来保证调试或中断程序的正常返回
   比如要用到AX（只有一个）时，需要用到PUSH AX，调试完之后可以POP AX。

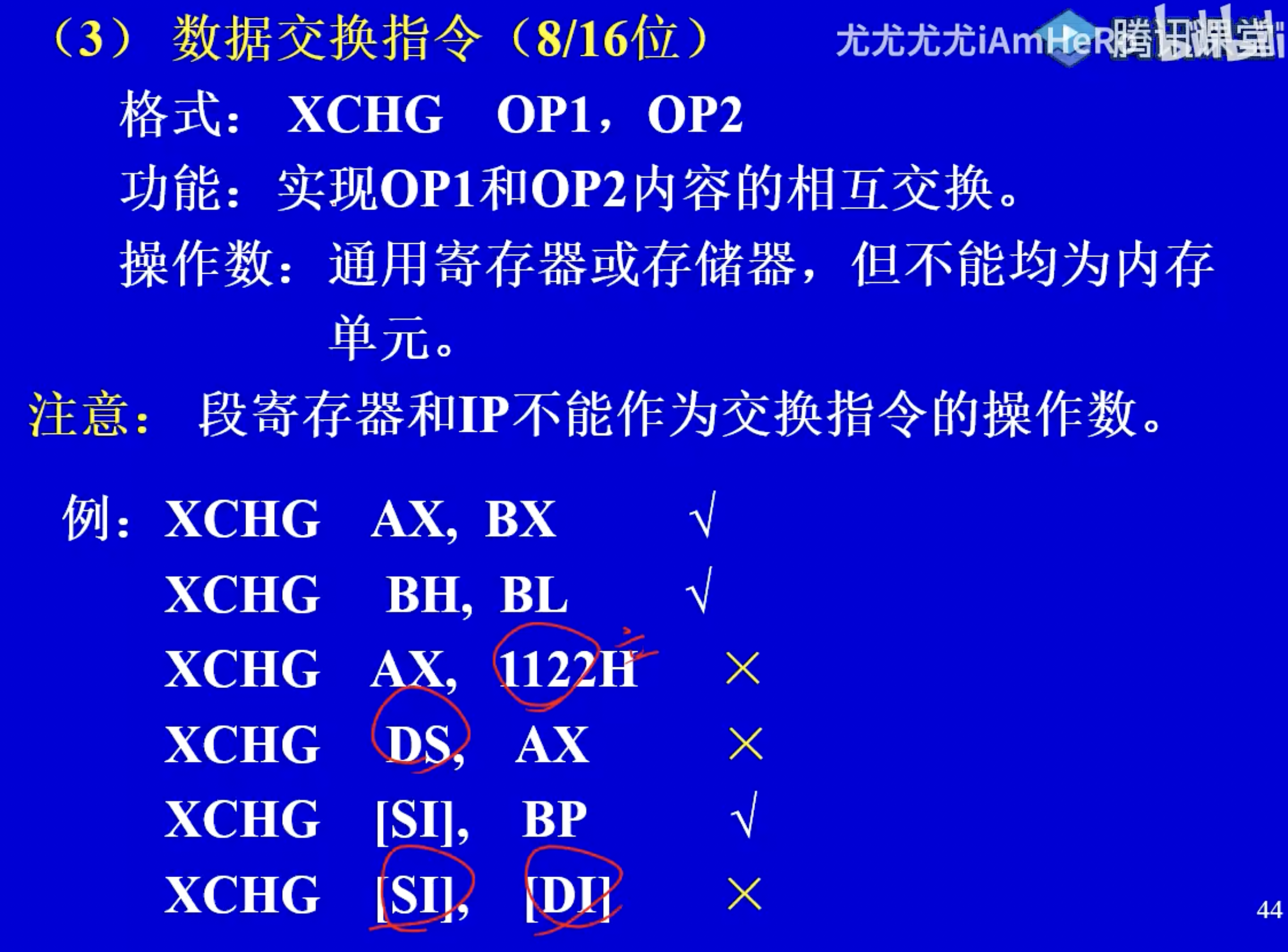

数据交换指令(8/16)

XCHG OP1，OP2功能是交换OP1和OP2的内容。 操作数为通用寄存器或存储器，但不能均为内存单元，且段寄存器和IP不能作为交换指令的操作数。

换码指令(查表指令、翻译指令)

功能内的[BX+AL]是XLAT实现的，实际上[]内不能出现AL。

BX存基地址，AL存偏移量

目标地址传送指令

地址包括段地址(16位)和偏移地址(16位)

注意：

1. OP源必须是存储器操作数，OP目必须是16位的通用寄存器。
2. 地址传送指令不影响状态标志位

取有效地址EA指令：将源操作数的有效地址EA送到目的操作数，LEA BX，[BX] —>BX不变，因为还是它本身。

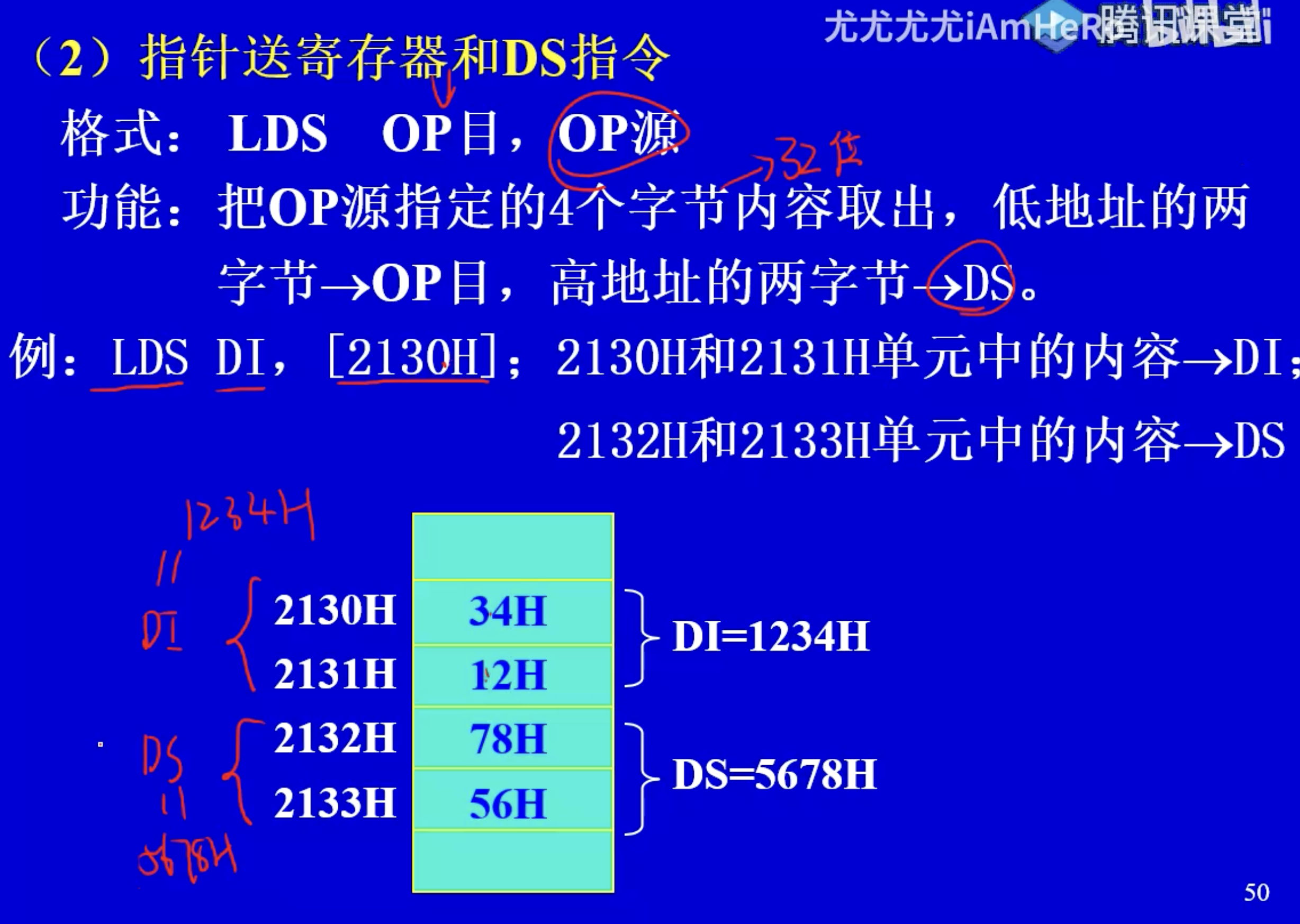

指针送寄存器和DS指令：把OP源指定的4个字节内容取出，低地址的两字节送到OP目，高地址的两字节送到DS。

指针送寄存器和ES指令：将OP源四个字节中，低地址的两字节送到OP目，高地址的两字节送到ES。

区分

1. 通用寄存器组 包含4 个16 位通用寄存器 AX、BX、CX、DX,用以存放普通数据或地址,也有其特殊用途。如AX(AL)用于输入输出指令、乘除法指令,BX 在间接寻址中作基址寄存器,CX 在串操作和循环指令中作计数器,DX 用于乘除法指令等。
2. 指针和变址寄存器 BP、SP、SI 和DI,在间接寻址中用于存放基址和偏移地址。
3. 段寄存器 CS、DS、SS、ES 存放代码段、数据段、堆栈段和附加段的段地址。
4. 指令指针寄存器IP 用来存放将要执行的下一条指令在现行代码段中的偏移地址。
5. 标志寄存器Flags 用来存放运算结果的特征。
