微机原理 th-加减法指令

微机原理

第三章

算术运算类指令

加法指令

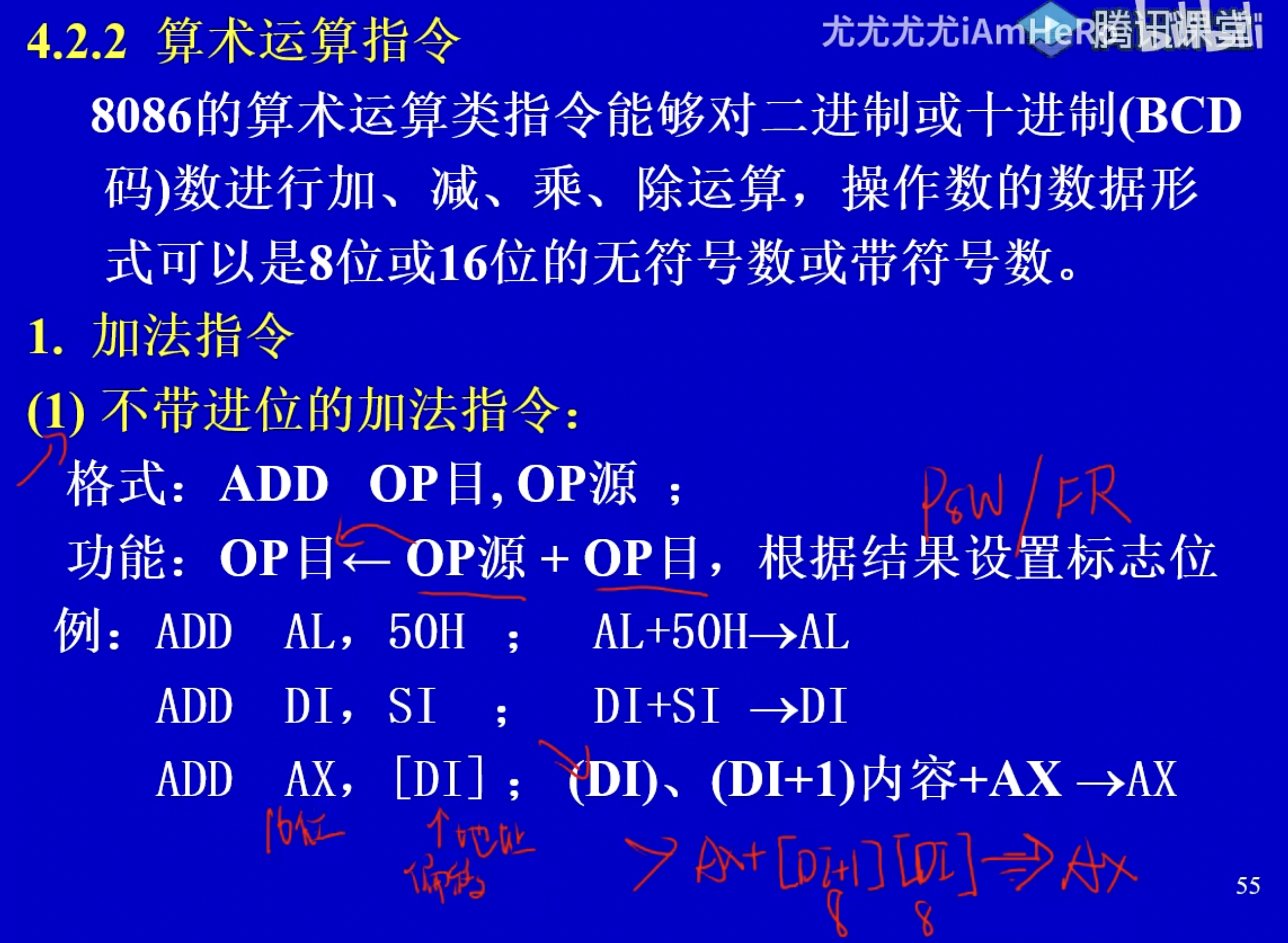

1. 不带进位的加法指令：

ADD OP目，OP源；OP目<—OP源+OP目根据结果设置标志位 例如：ADD AL，50H；AL+50H—>AL ADD AX，[DI]；AX+[DI+1]+[DI]—>AX

注：两操作数的类型相同（长度相同），类型明确，不能同为存储器操作数。

需要区别的是：
AL可以单独拿出做低8位使用，而16位+16位时是这样的：
ADD AX，BX—>AX
->AL+BL->AL
->AH+BH+进位->AH

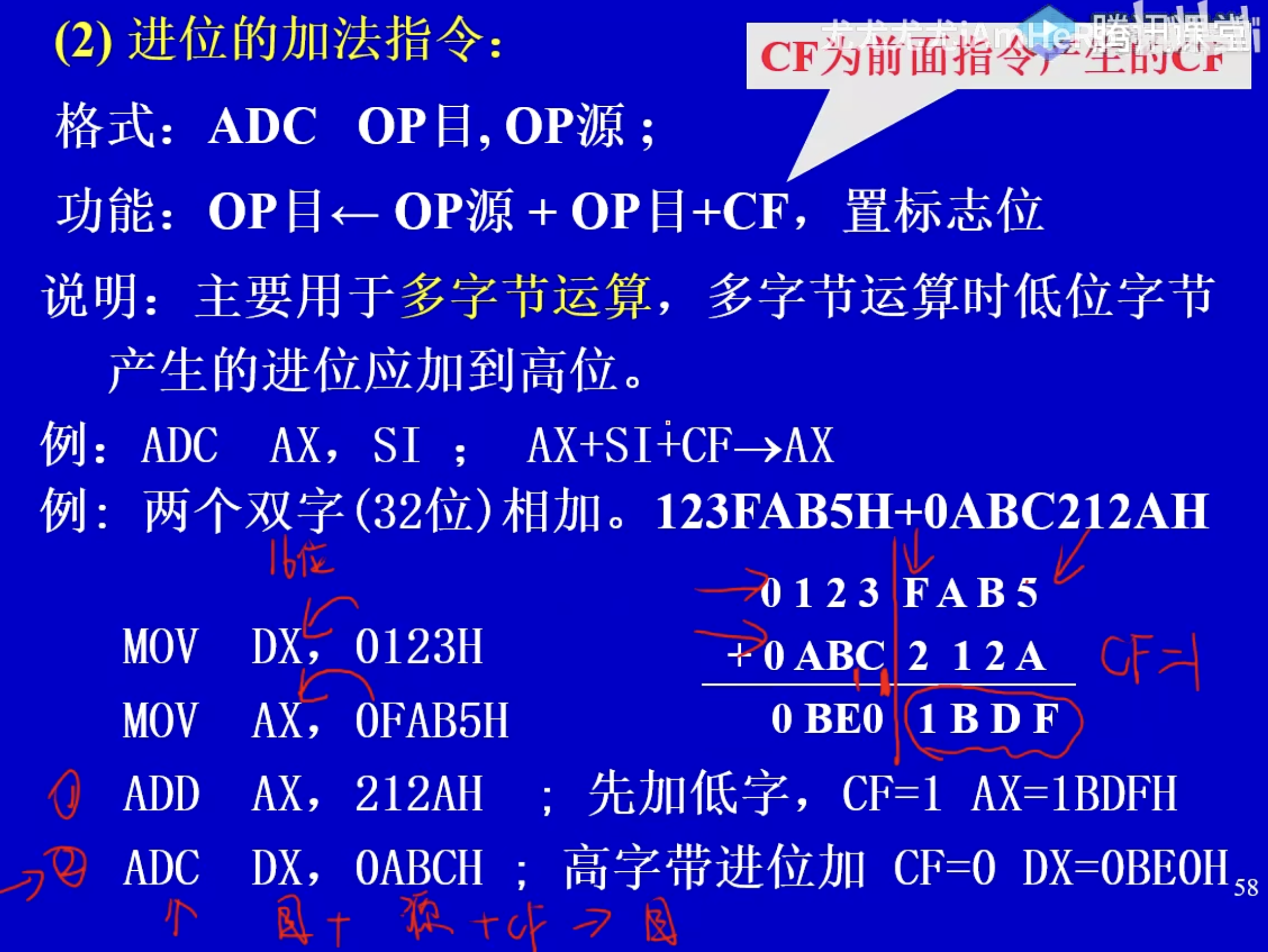

1. 进位的加法指令：

ADC OP目，OP源；OP目<—OP源+OP目+CF (CF为前面指令产生的)，置标志位。 主要用于多字节运算，多字节运算时，低位字节产生的进位应加到高位。

加法指令例题：

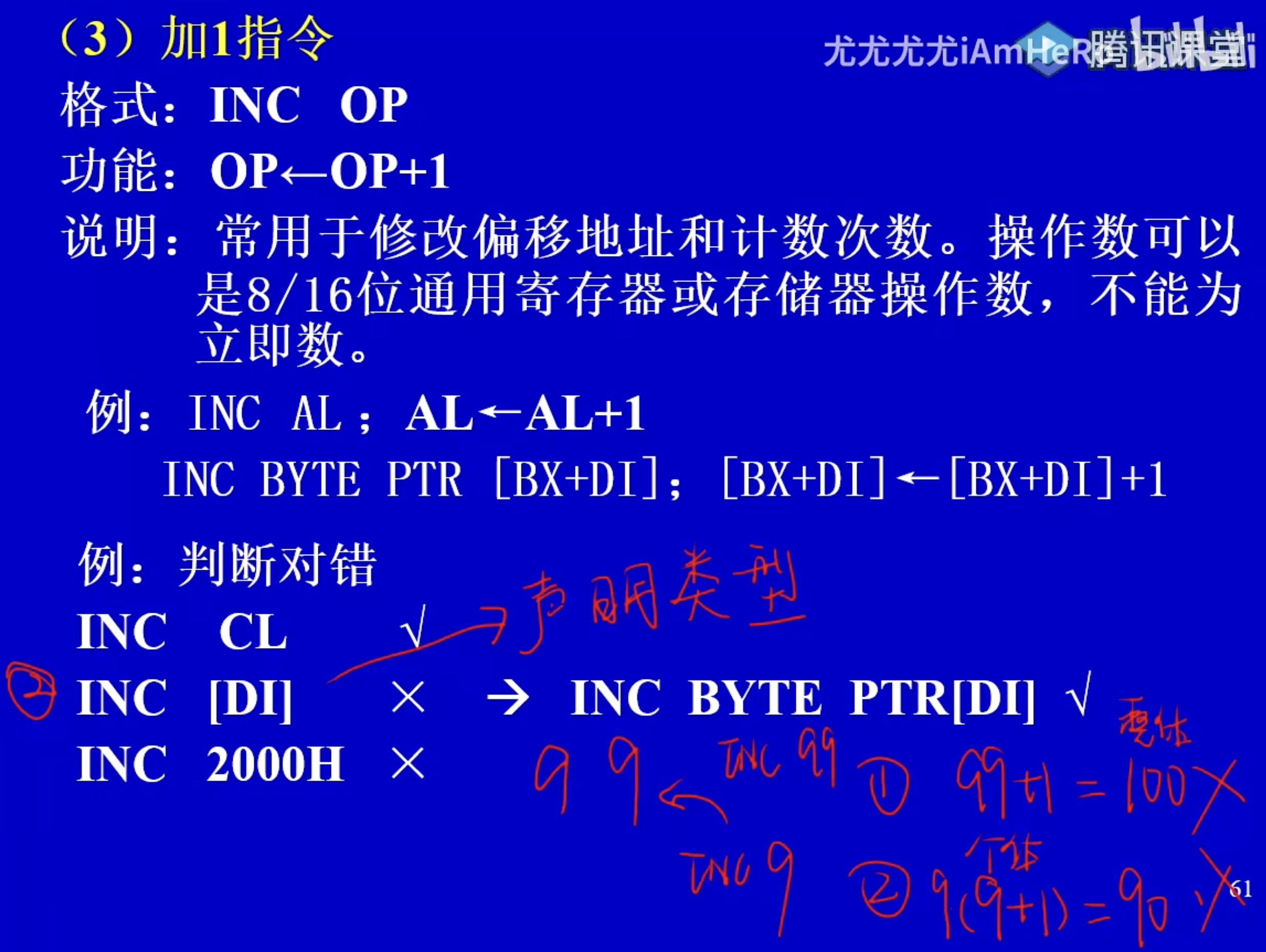

1. 加1指令

INC OP；OP<—OP+1；常用于修改偏移地址和计数次数。 操作数可以时8/16位通用寄存器或存储器操作数(需要声明)，不能是立即数。

例子中 INC [DI]；没有寄存器参与须声明类型。

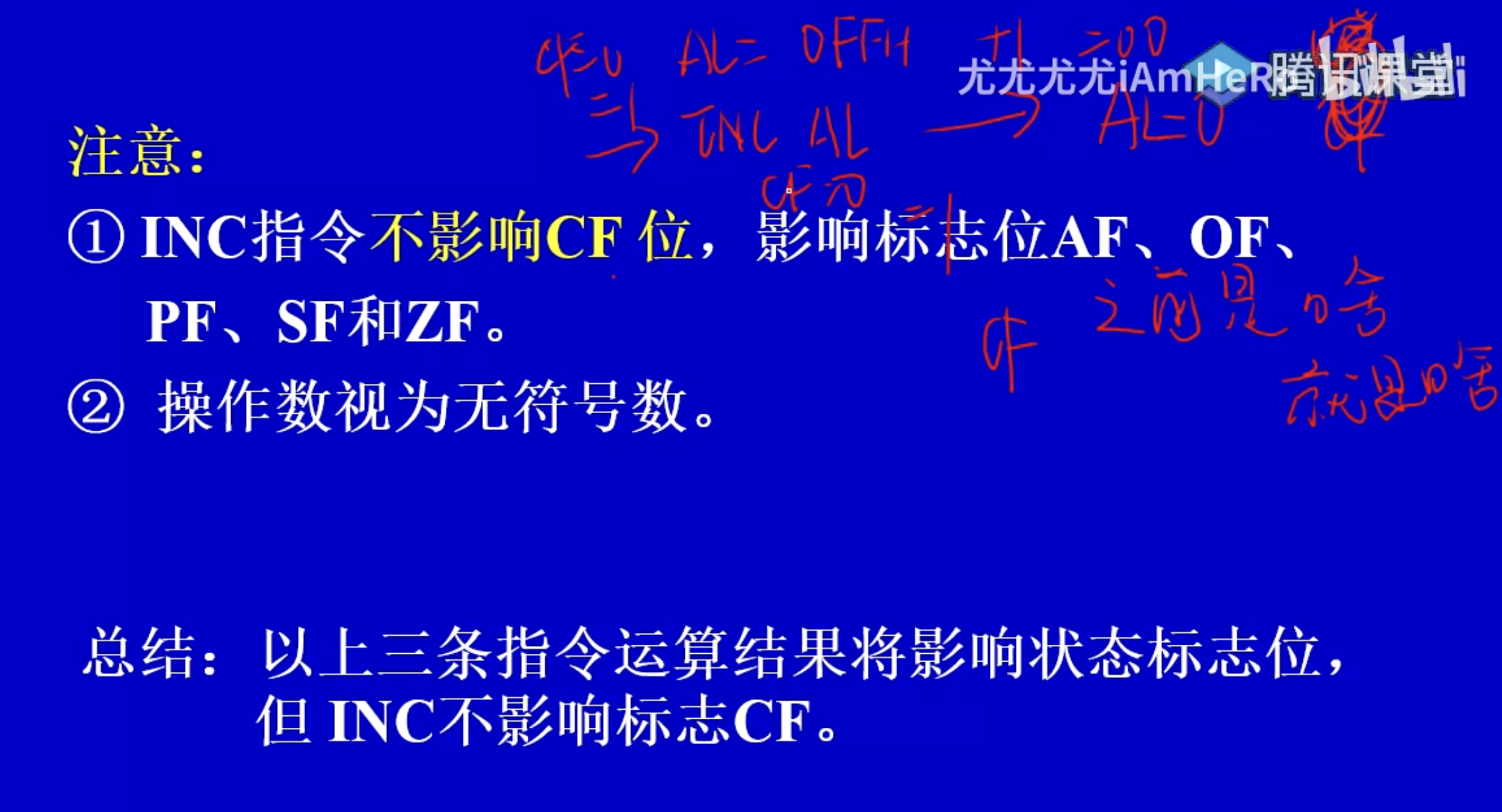

加1指令需要注意的是：

1. INC指令不影响CF位，影响标志位AF、OF、PF、SF和ZF。（CF位之前是什么，之后还是什么）
2. 操作数视为无符号数。（普通的二进制数）
3. 加法是不区分有符号数还是无符号数的

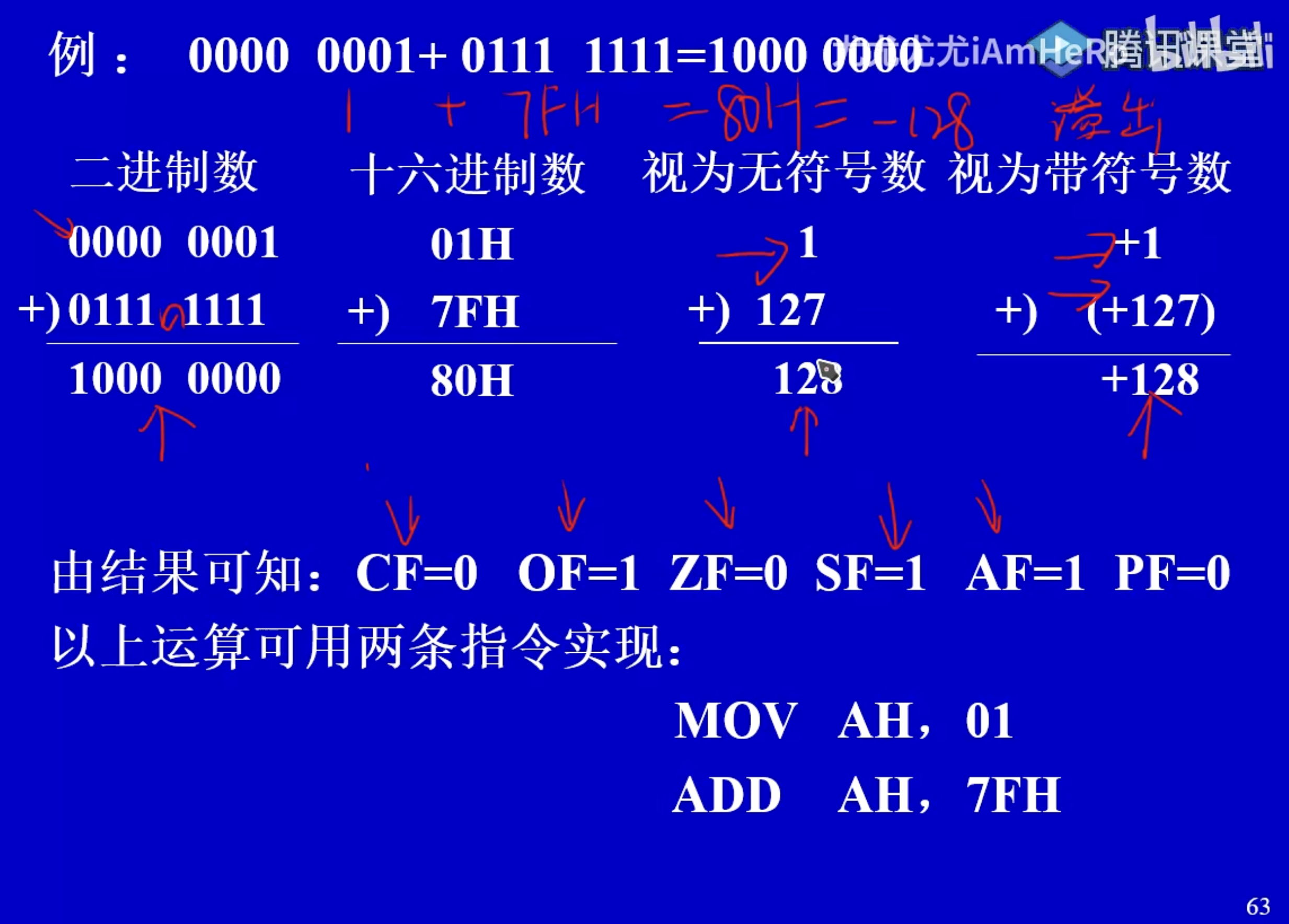

例题：

视为带符号数的话，CF标志位没有任何意义，根据OF标志位(最高位/次高位)看有无溢出，如果溢出结果无意义。 视为无符号数的话，OF标志位没有任何意义，根据CF标志位(进位/借位)，判断无符号数加减运算是否溢出。

减法指令

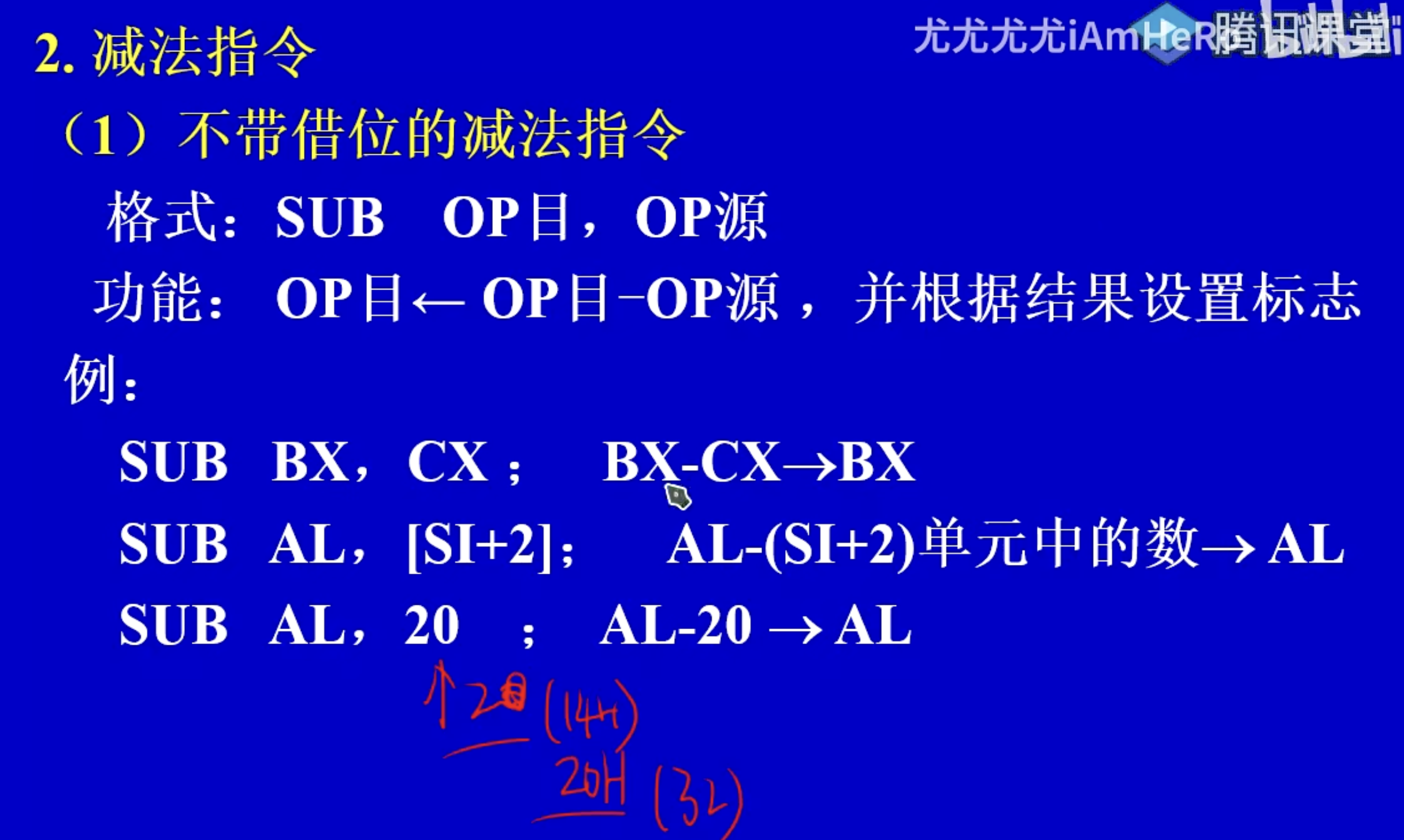

1. 不带借位的减法指令

SUB OP目，OP源；OP目<—OP目-OP源，并根据结果设置标志。

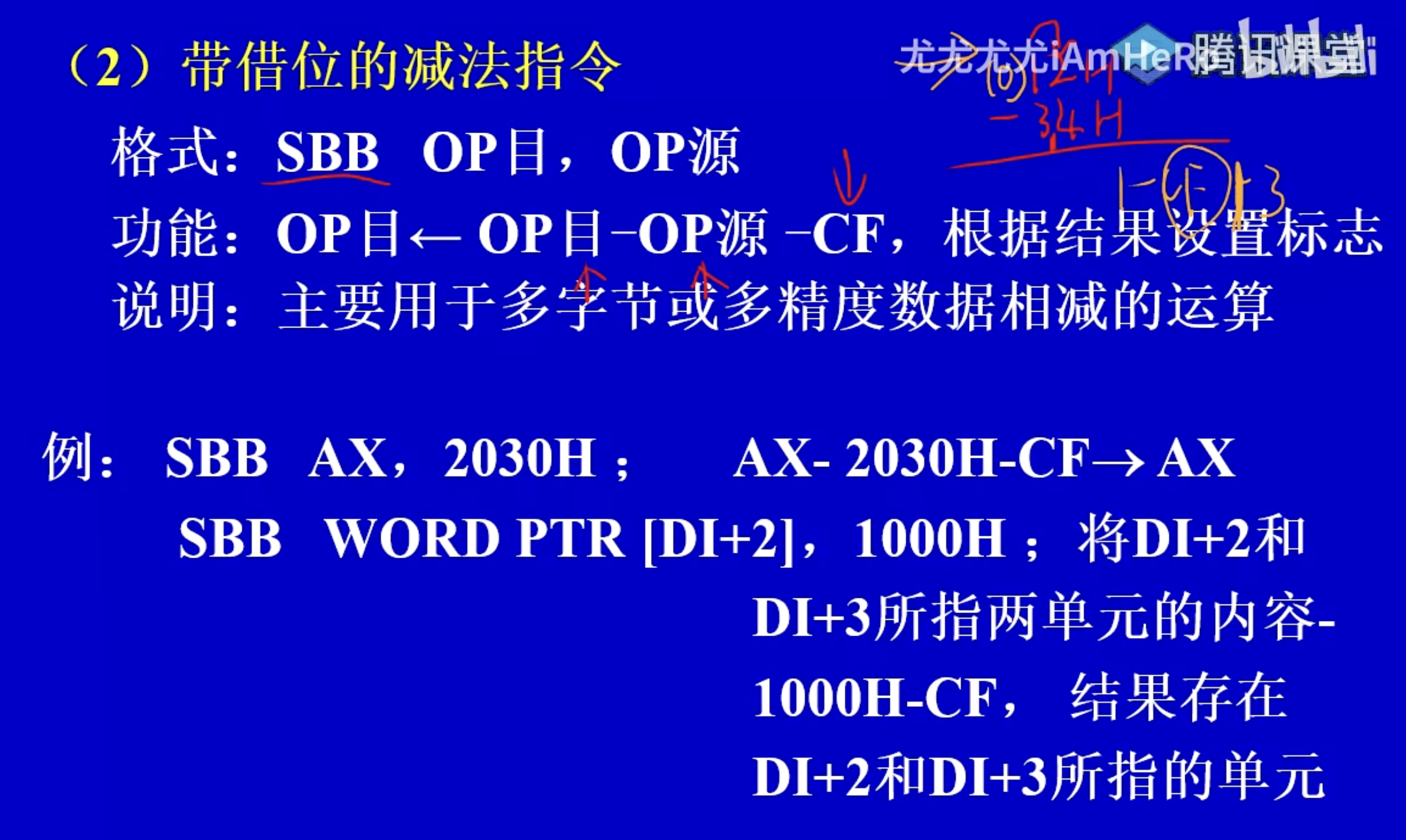

1. 带借位的减法指令

SBB OP目，OP源；OP目<—OP目-OP源-CF，根据结果设置标志，主要用于多字节或多精度数据相减的运算。

例中SBB WORD PTR[DI+2]，1000H；说明也须声明类型。

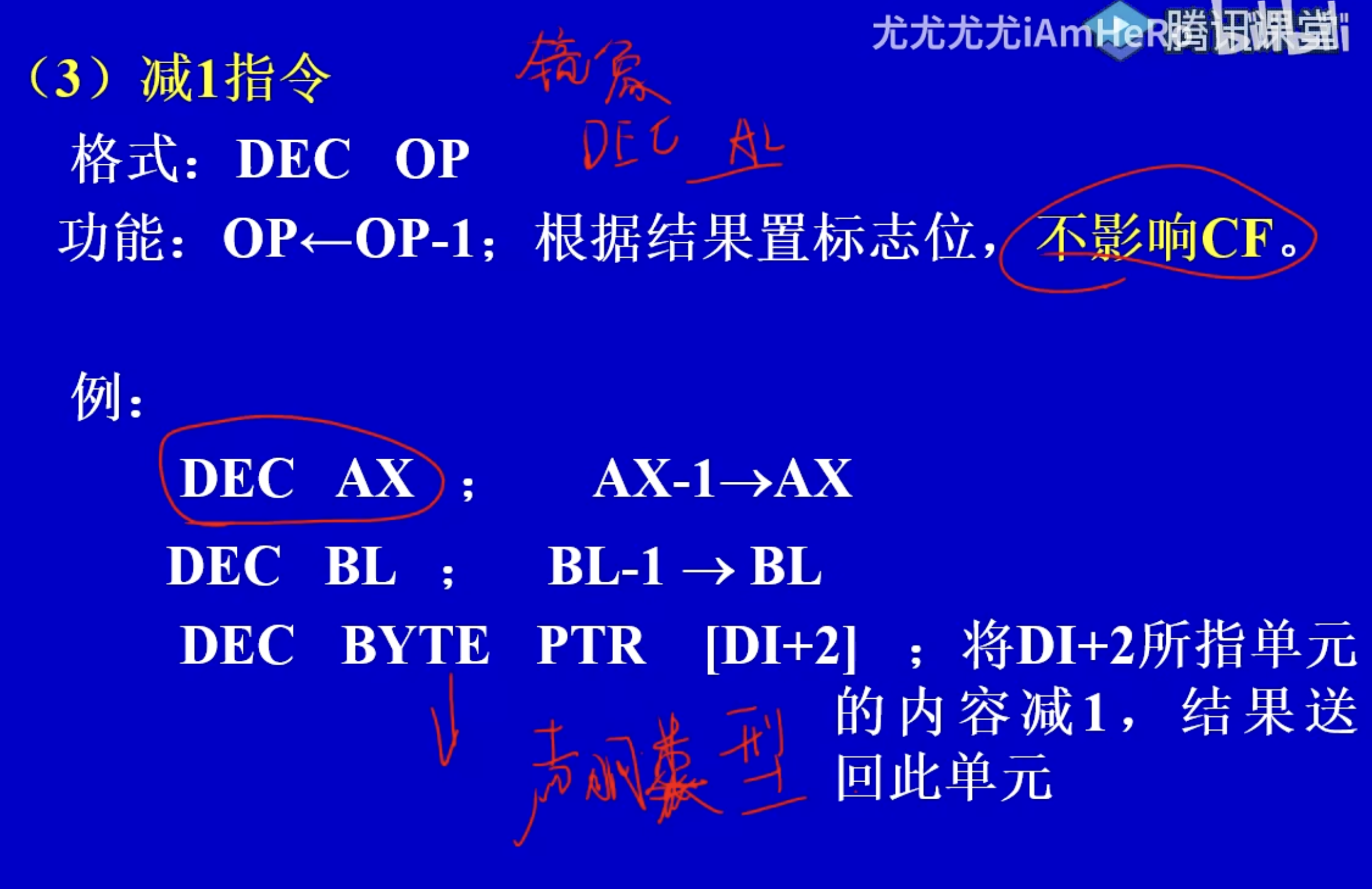

1. 减1指令

DEC OP；OP<—OP-1；根据结果设置标志位，同样不影响CF（加1指令的镜像）。同样也须声明类型。

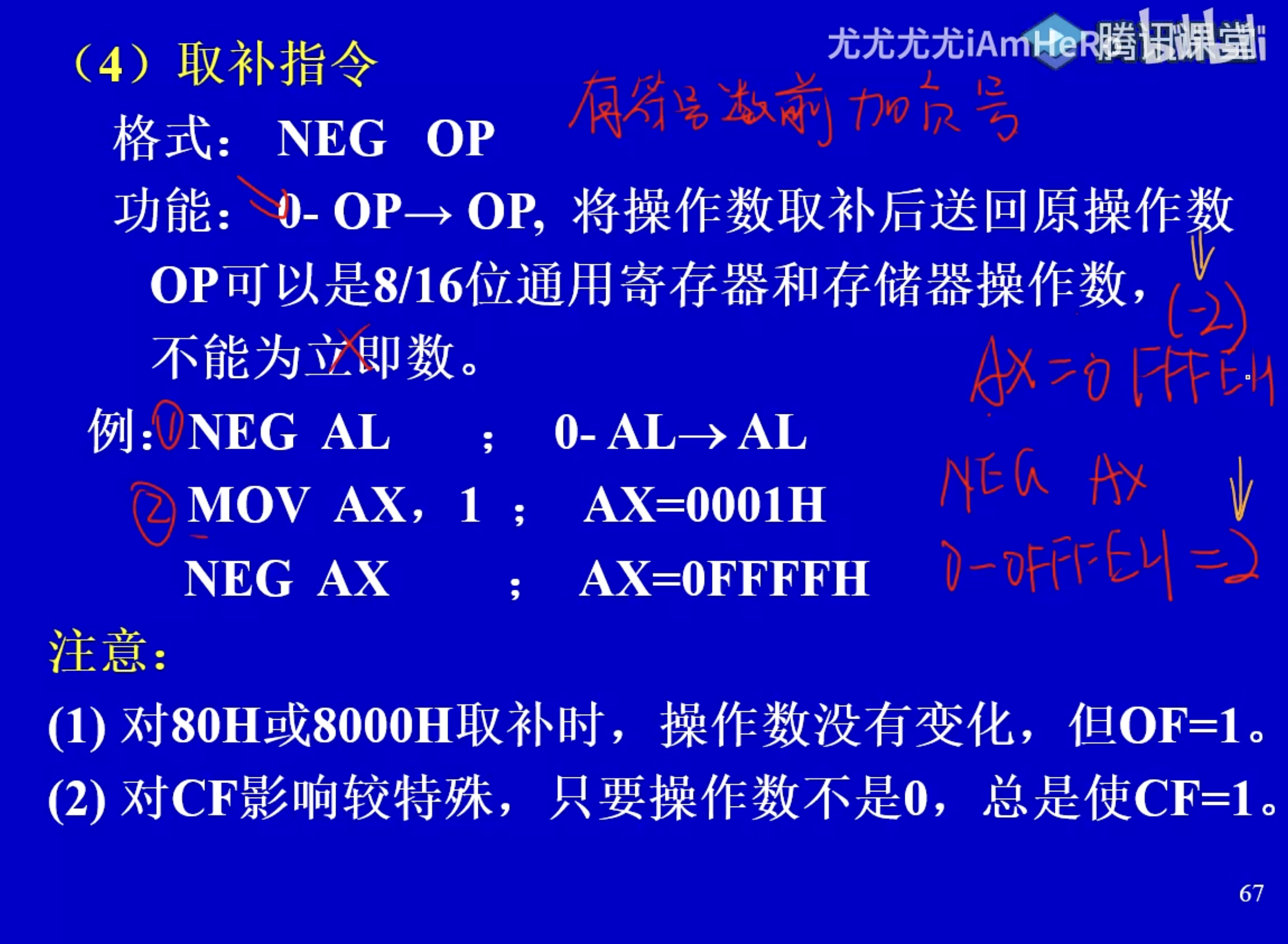

1. 取补指令

NEG OP；0-OP—>OP，相当于有符号数前加负号。 将操作数取补后送回源操作数，OP可以是8/16位通用寄存器和存储器操作数，不能为立即数。

注意：
(1)对80H或8000H取补时，操作数没有变化（-128还是-128，但是发生了借位），但OF=1。
(2)对CF影响较特殊，只要操作数不是0（没有借位），总是使CF=1。

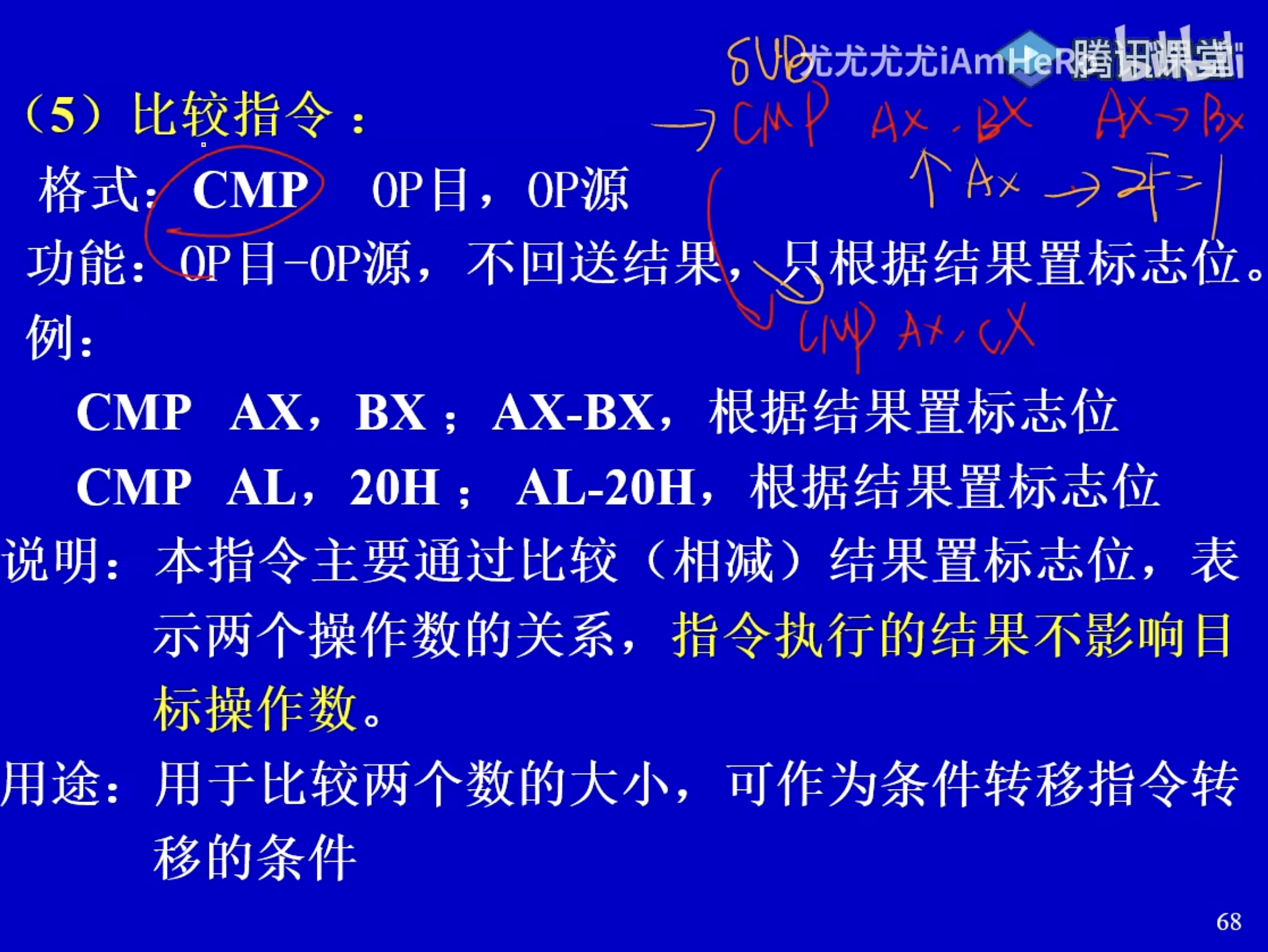

1. 比较指令

CMP OP目，OP源；OP目-OP源

不回送结果，只根据结果址标志位（一般用ZF查看两个数是否相同）。其执行的结果不影响目标操作数。 用途：用于比较两个数的大小，可作为条件转移指令转移的条件。比如说判断出AX>BX那么可以去执行xx指令，如果判断出AX<BX就可以去执行xx指令，AX=BX执行xx指令。

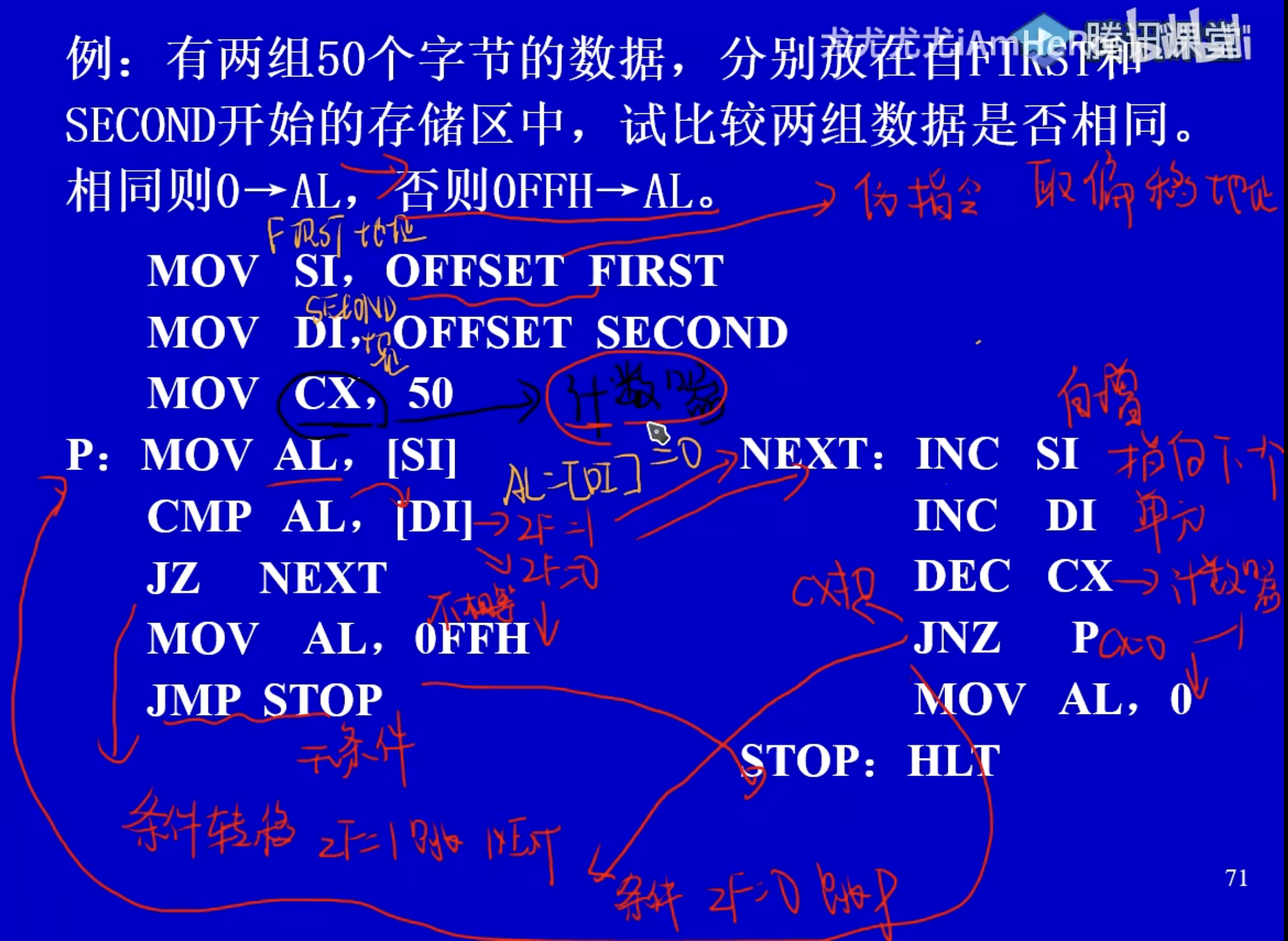

例题

CX—计数器
CMP AL，[DI]—比较，标志位ZF=1跳转到NEXT，ZF=0顺序执行
JZ NEXT—条件转移，ZF=1跳转到NEXT
ZF=0顺序执行后，给AL传送0FFH，之后JMP STOP跳转到STOP：HLT（暂停）
JNZ P—条件转移，ZF=0跳转到P
INC—自增，指向下一个单元
DEC CX—计数器自减，CX=0顺序进行，CX!=0跳转到P继续循环
