微机原理 th-乘除法指令
微机原理
第三章
算术运算类指令

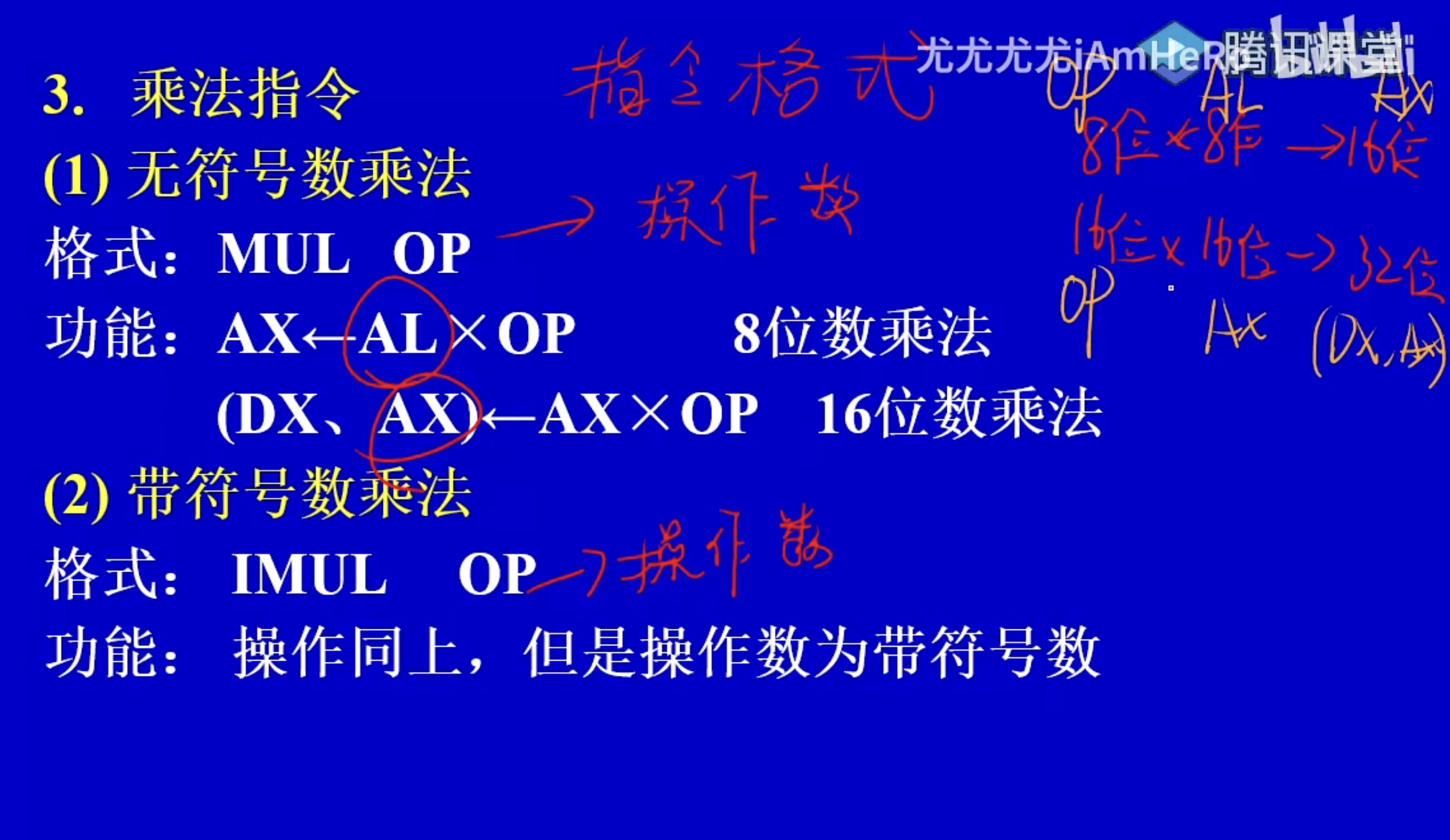

乘法指令
- 无符号数乘法

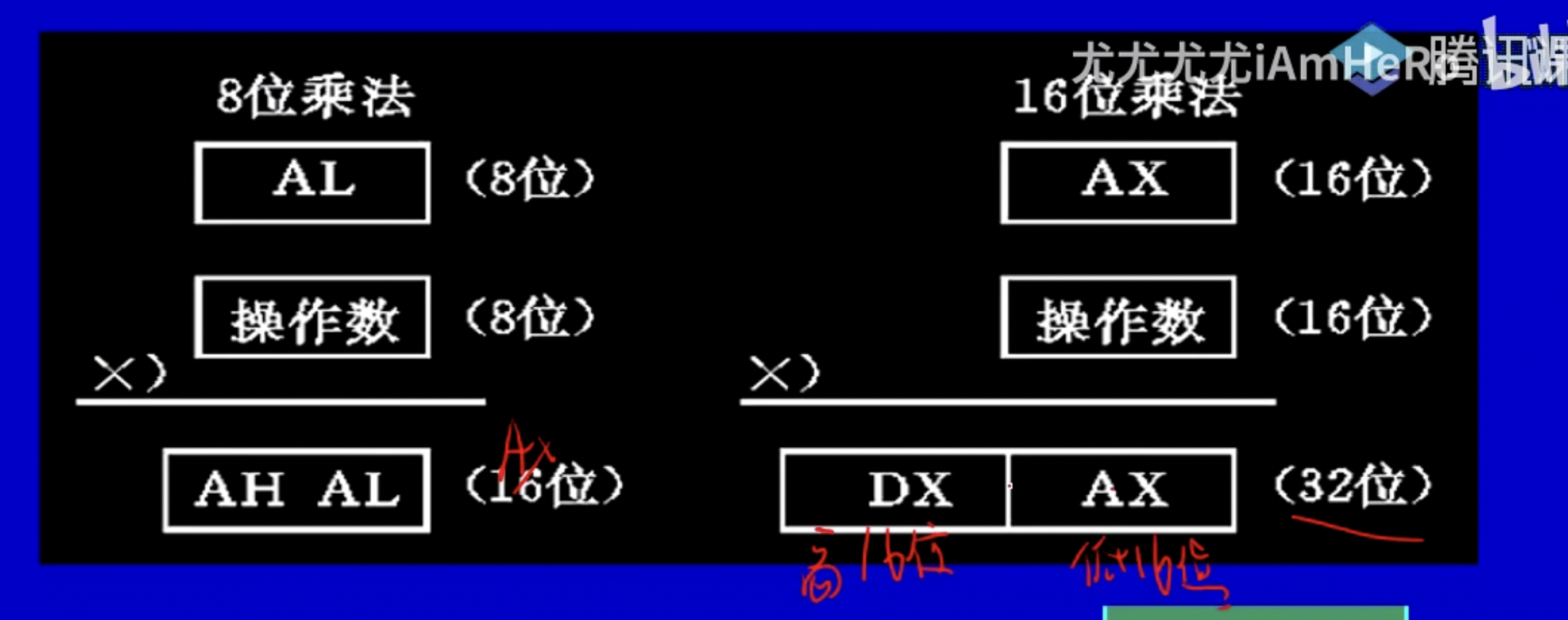

格式为MUL OP，只有一个操作数，8位x8位就是16位，16位x16位是32位。
8x8是操作数xAL最后的数据存放在AL
16x16是操作数xAL最后的数据存放在DX和AX
例：
MUL BL；ALxBL的结果送AX
MUL WORD PTR [SI]；AX[SI+1] [SI]的结果回送(DX,AX) *“DX是高16位，AX是低16位” - 带符号数乘法
操作同上，但是操作数为带符号数。
格式为IMUL OP；

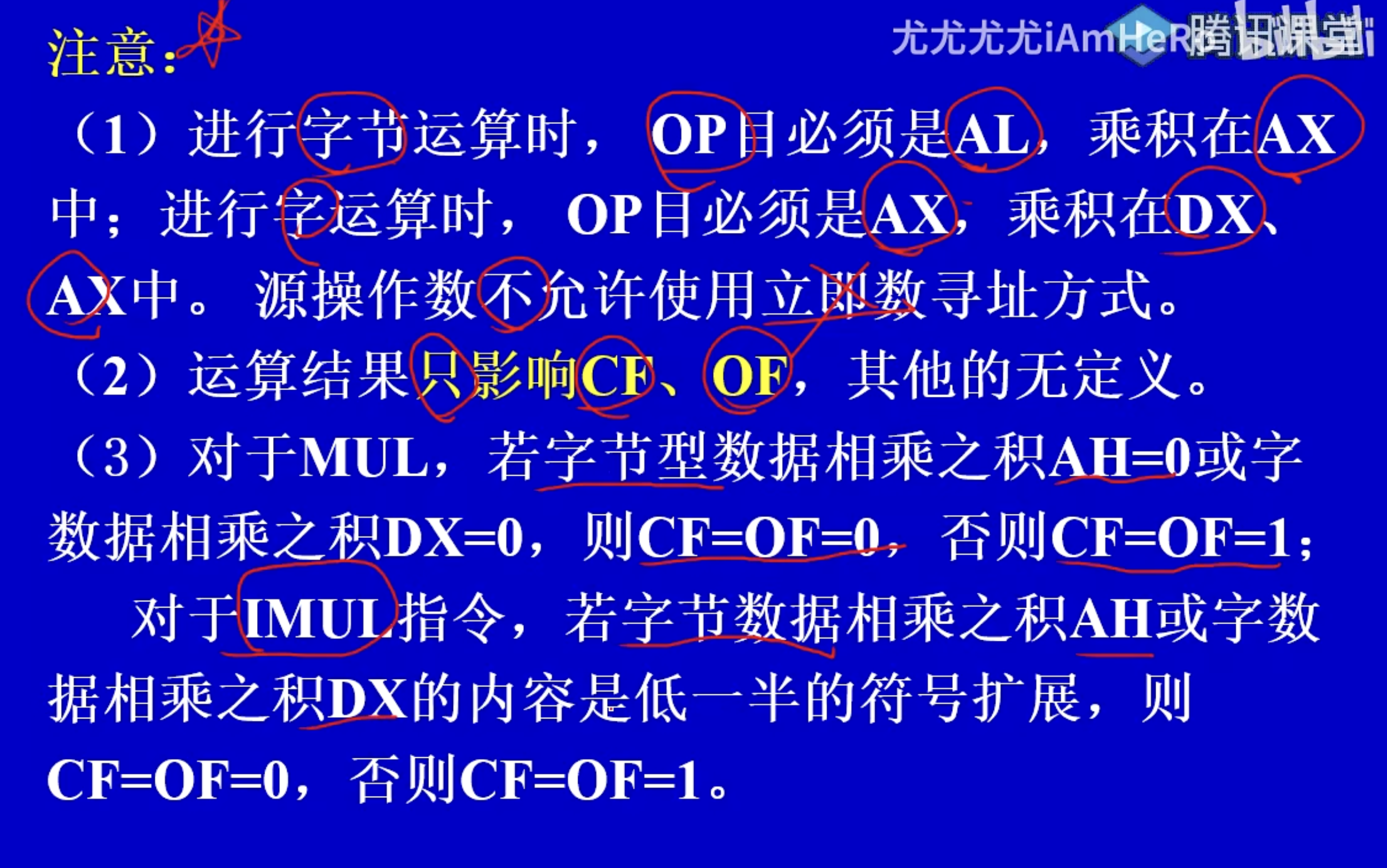

注意
-
对于MUL（例）
（图为16位 ）
8位x8位时，若AH（高8位)为0，则CF=OF=0；
当AL=2,BL=3时，MUL BL；2x3=6—>AX，此时AH=0，AL=6，所以CF=OF=0；

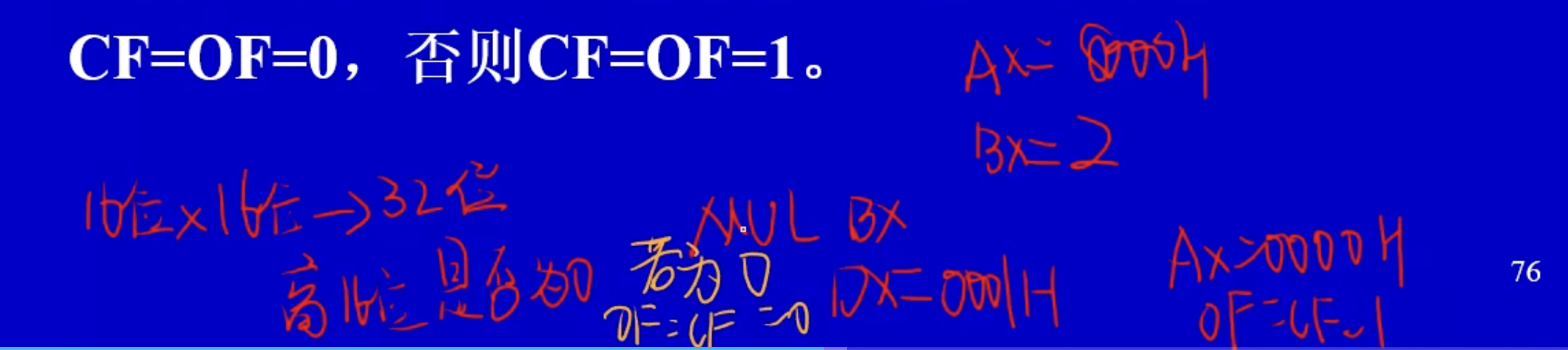

16位x16位看高16位是否为0，若为0，CF=OF=0，否则CF=OF=1。 -

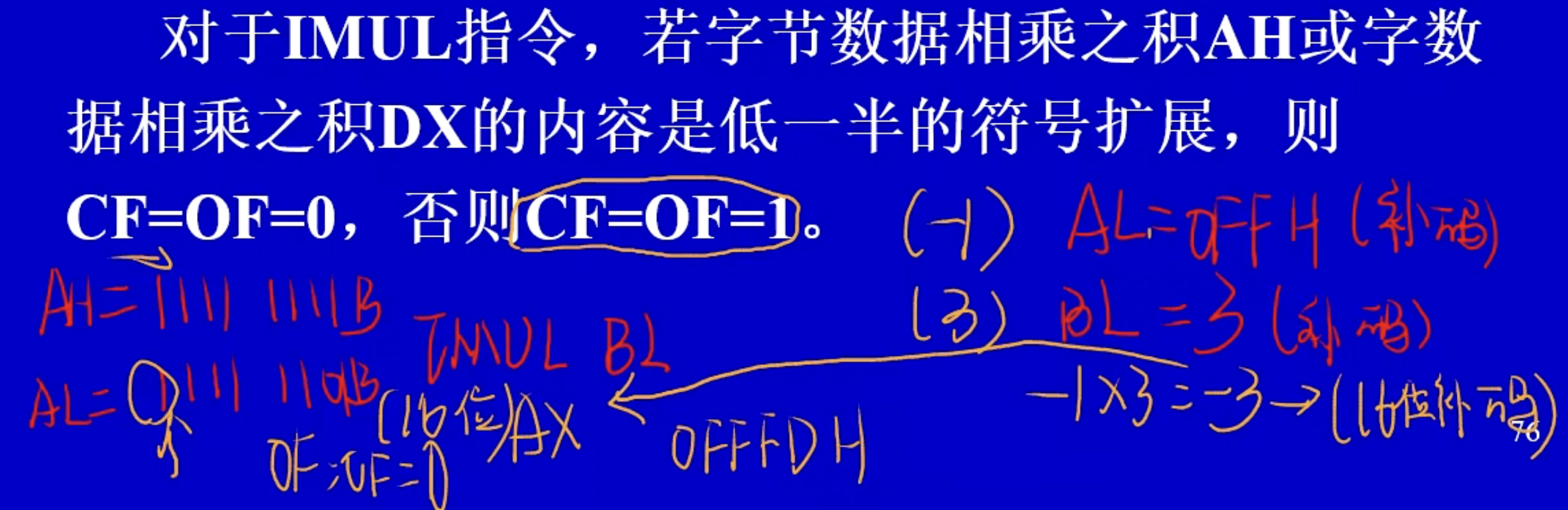

对于IMUL
有符号数的乘法必须转换成真值来做。
-1x3=-3转换为补码：0000-3=0FFFDH
符号扩展是指：
做字节乘法时，乘积低8位的最高位为0，高8位也扩展为0，或者低8位的最高位为1，高8位也扩展为1的情况。
对两个字相乘，符号扩展是指乘积的低16位的最高位为0，高16位也扩展为0，或者低16位的最高位为1，高16位也扩展为1的情况。

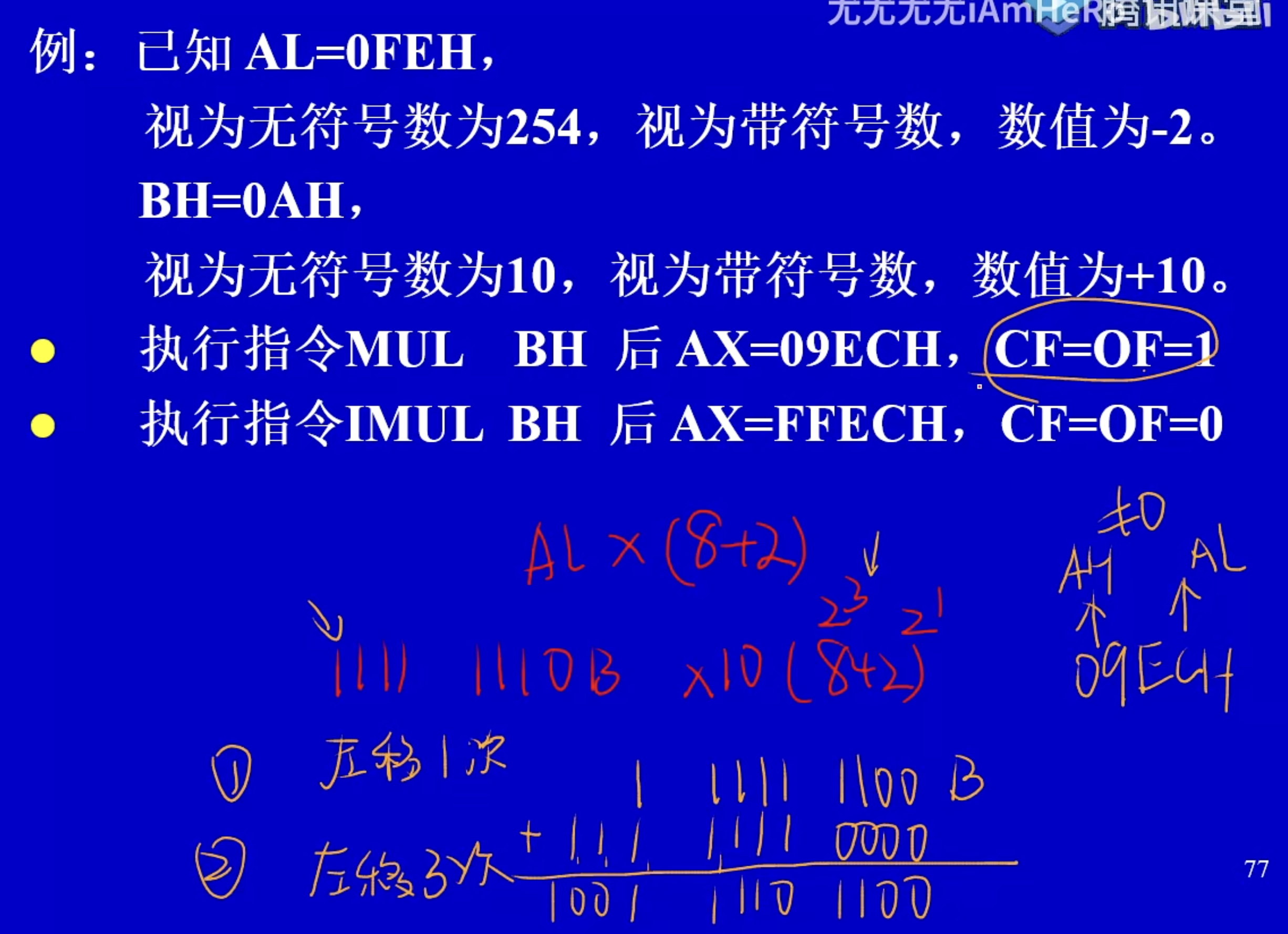

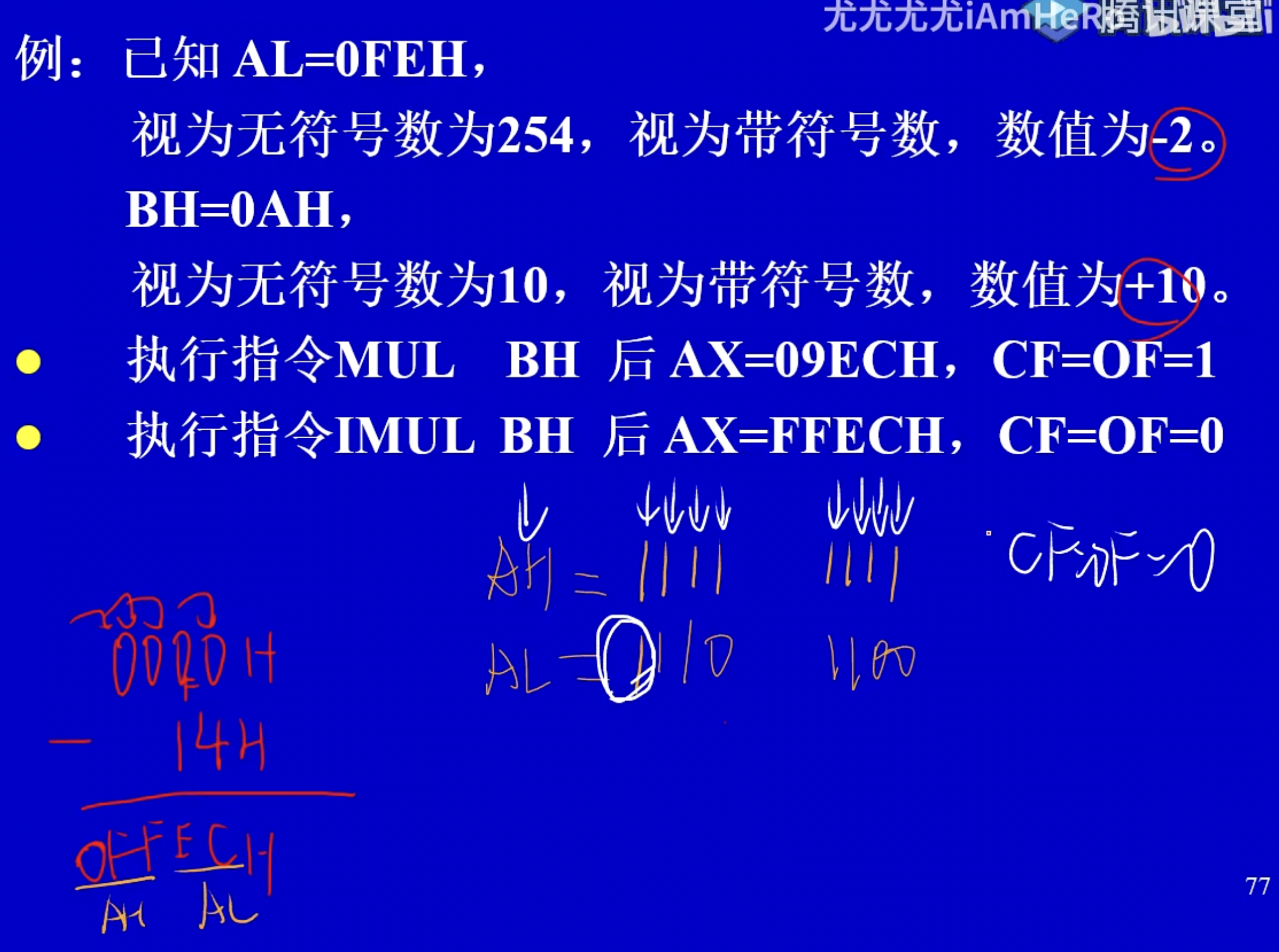

例题
- 无符号，0FEH*0AH = 1111 1110B x 10 （2的3次方+2的1次方）
其中AH（高8位）不等于0所以CF=OF=1
- 有符号，-2*(+10) = -20(补)，-20转为16进制为14H，真值=0000H-14H = 0FFECH
其中AH为1111 1111 AL为1110 1100，高是低一半的符号扩展，所以CF=OF=0

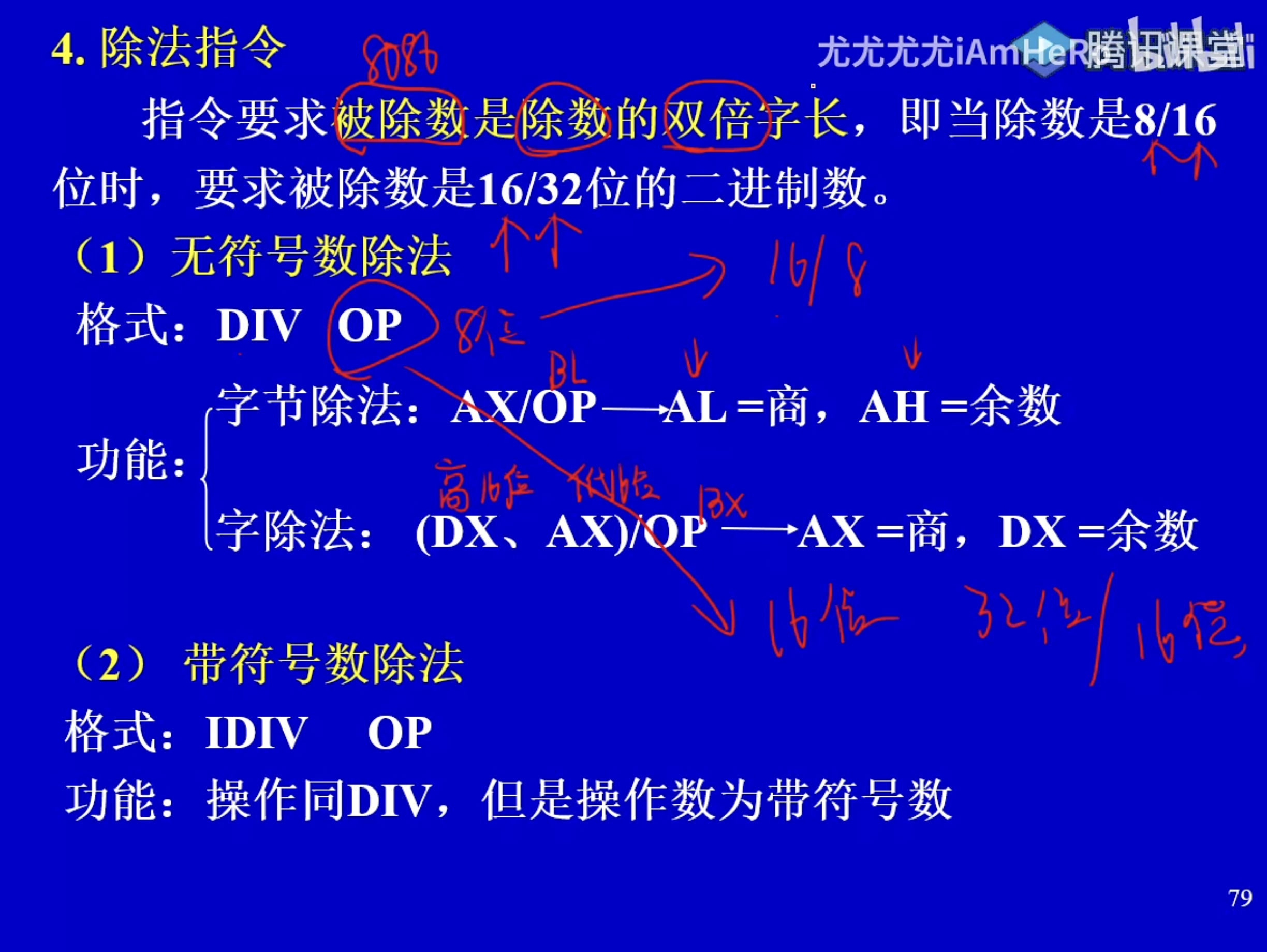

除法指令
- 无符号数除法
格式为DIV OP；除数不能为0且指令要求被除数是除数的双倍字长。
OP为8位时，16/8；OP为16位时，32/16
字节除法：AX/OP，商存放在AL中，余数存放在AH中。
字除法：(DX、AX)/OP，商存放在AX中，余数存放在DX中。
- 有符号数除法
格式为IDIV OP，操作同上，但操作数为带符号数。

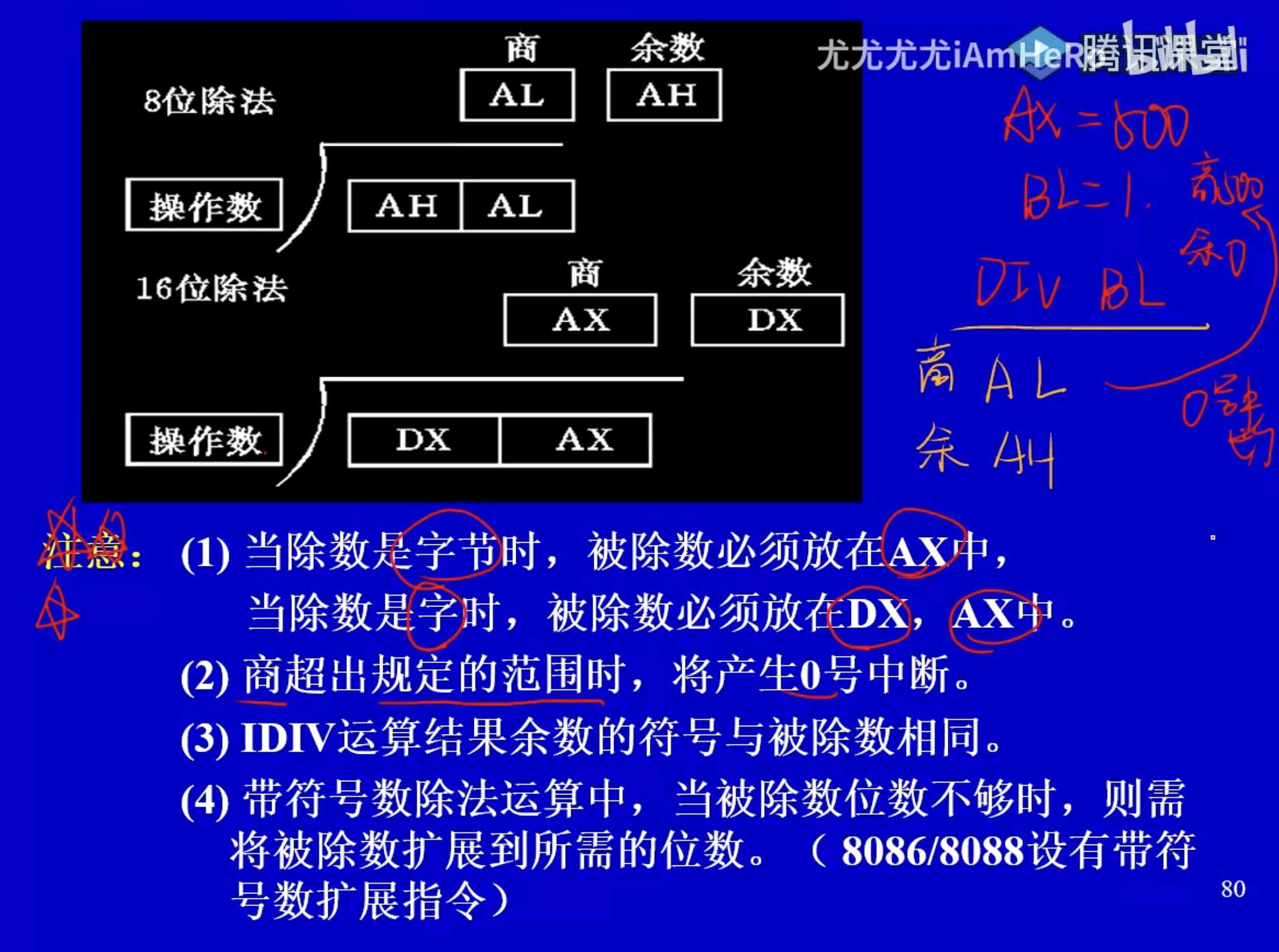

注意
图中解释为0号中断。

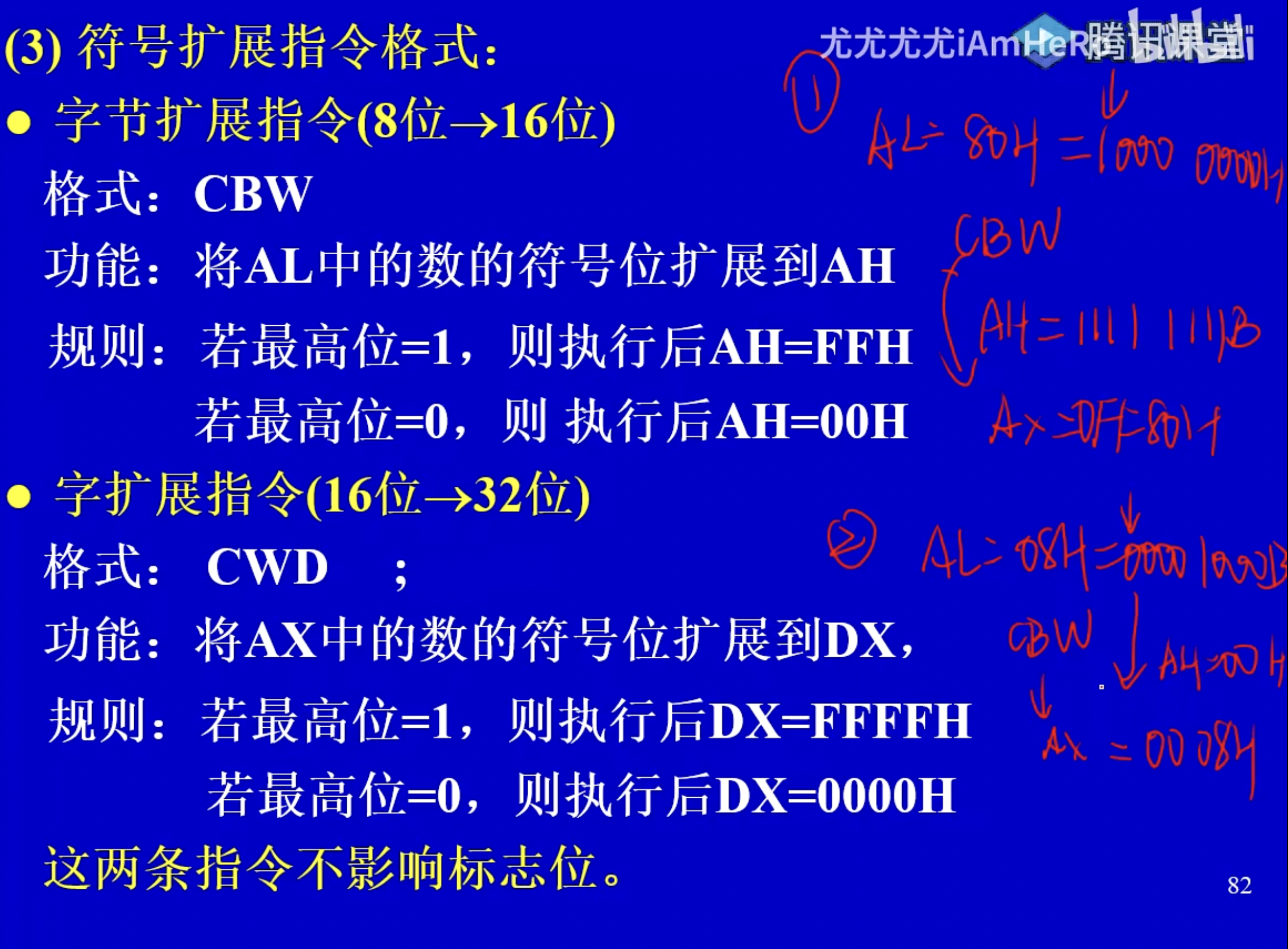

符号扩展指令格式
符号扩展指令不需要操作数。
图中为字节扩展指令。
图中为字扩展指令。

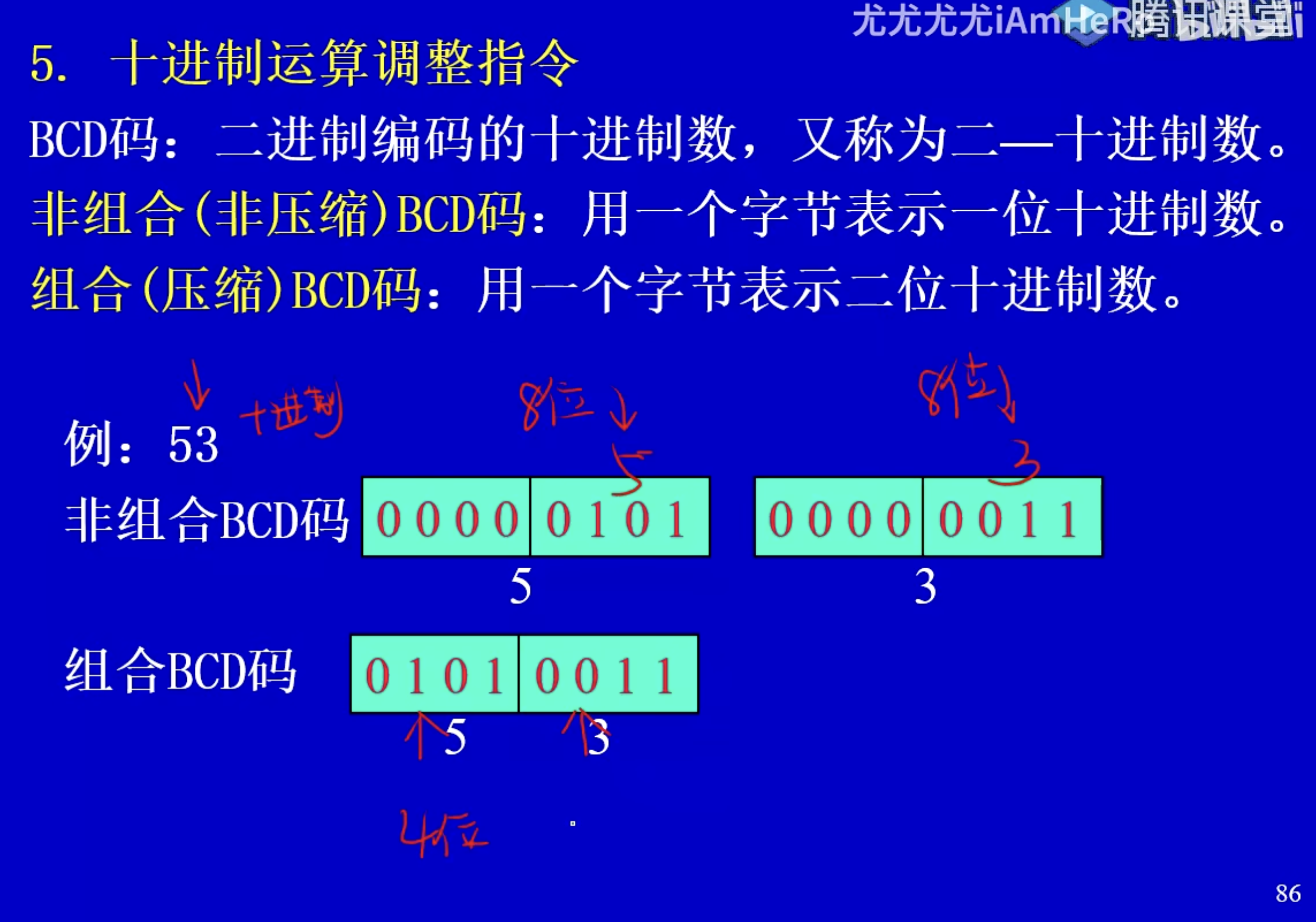

十进制运算调整指令

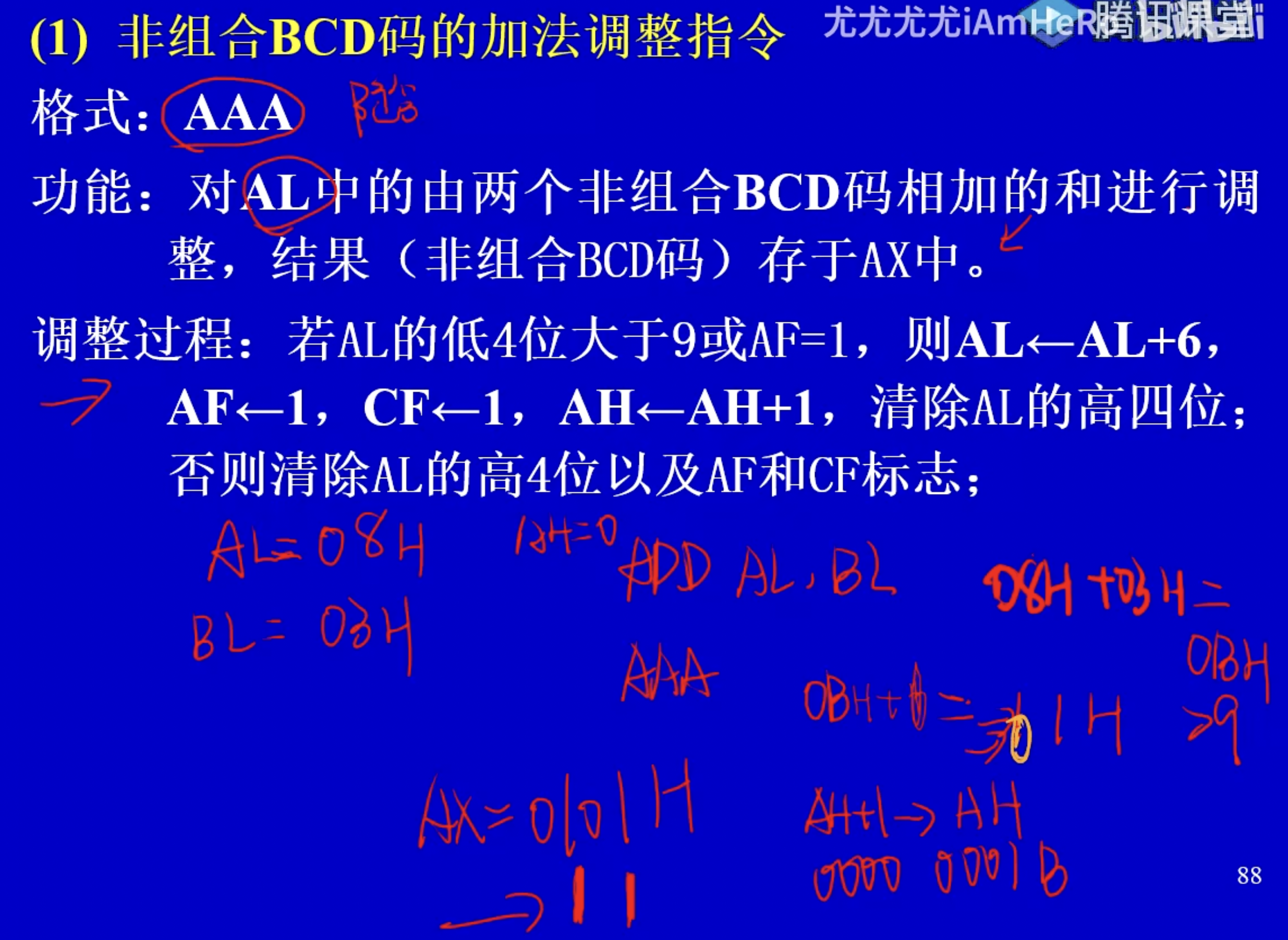

非组合BCD码的加法调整指令
格式：AAA；

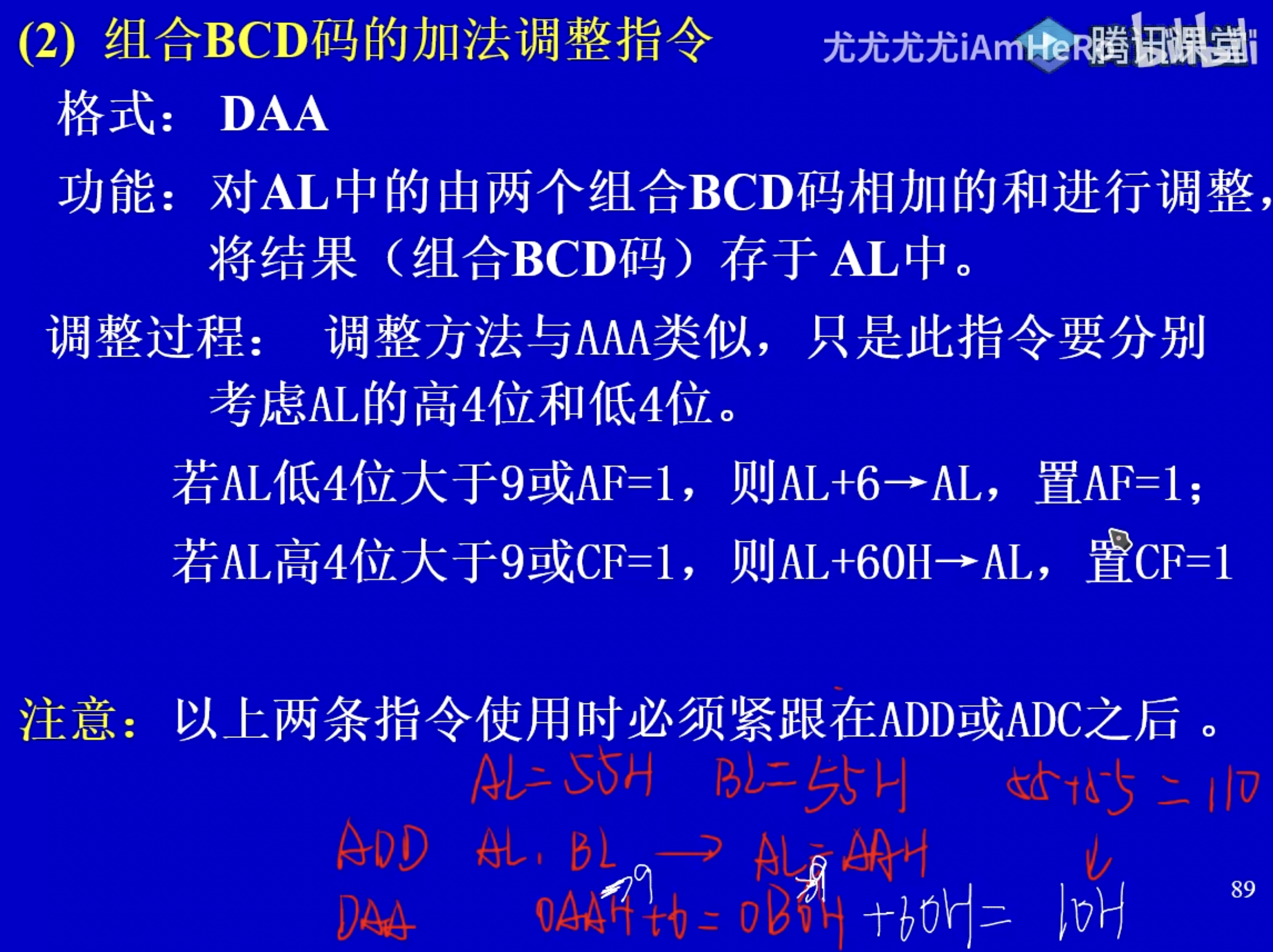

组合BCD码的加法调整指令

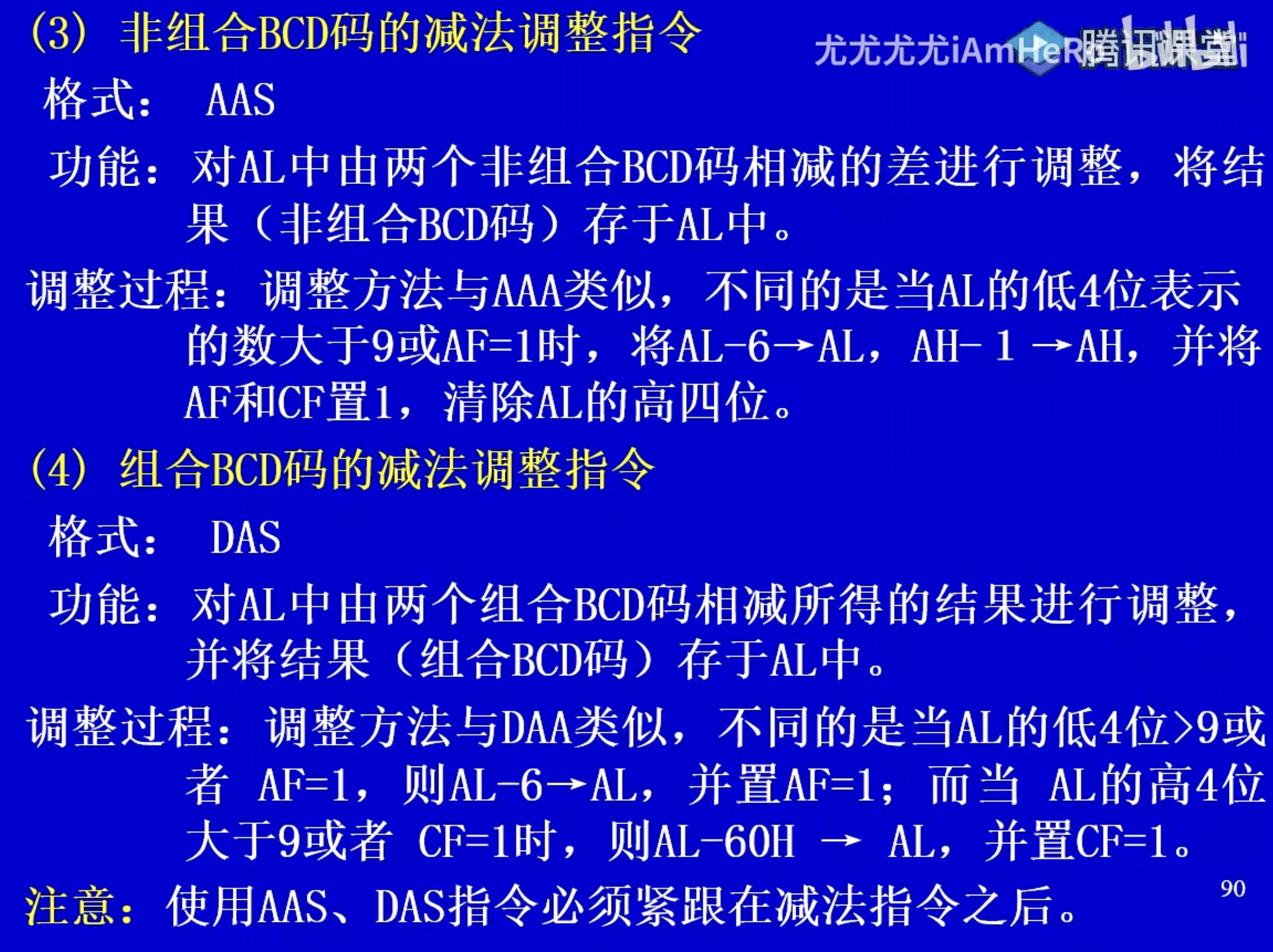

非组合/组合BCD的减\乘\除

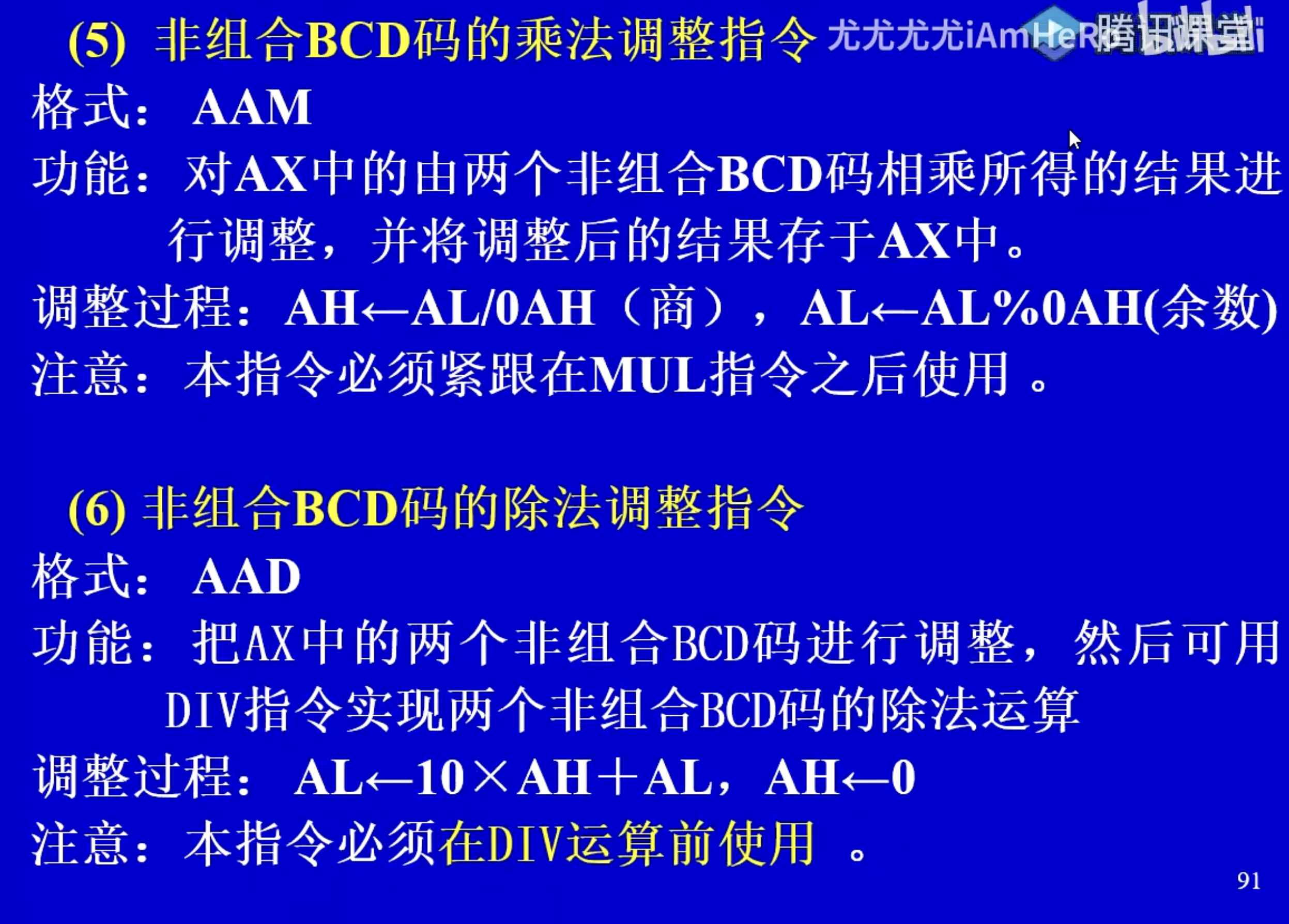

特殊的指令：非组合BCD码的除法调整指令
格式：AAD；只能在DIV运算前使用。
对BCD码进行调整，8086不支持BCD码直接运算的，实际上还是在用二进制计算。

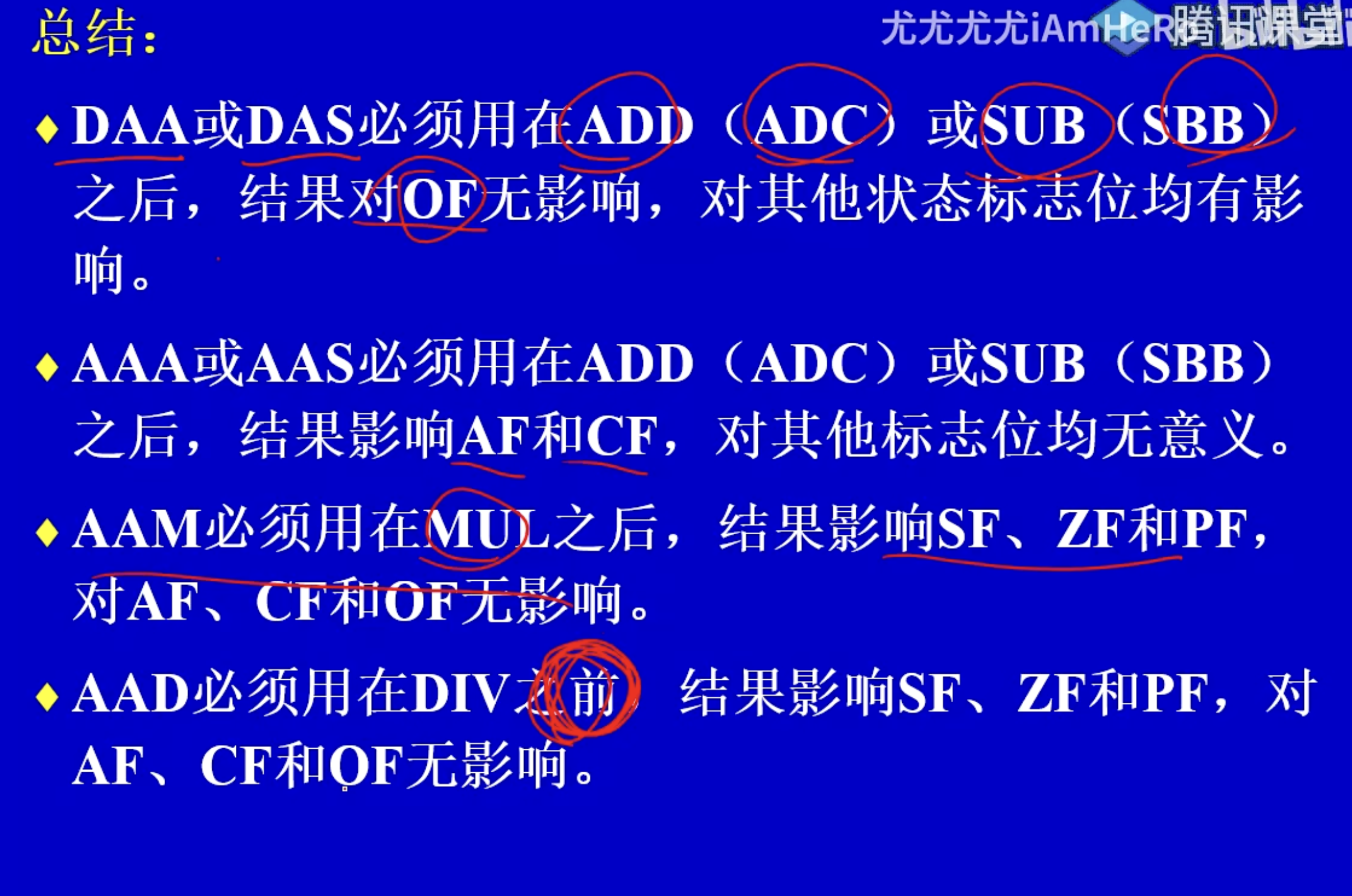

总结

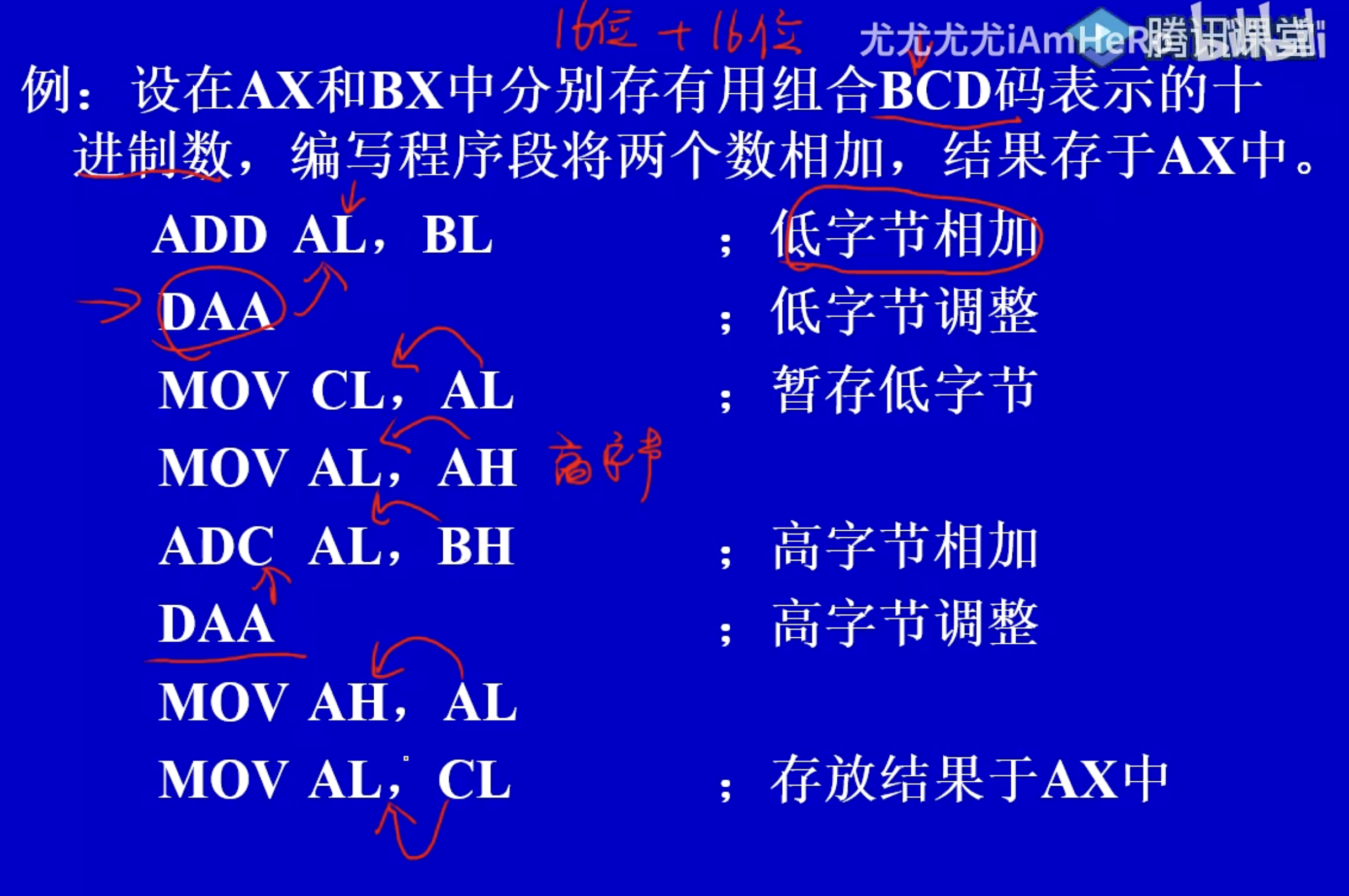

例题
