微机原理 th-移位指令
微机原理
第三章
逻辑运算指令与移位指令
移位指令

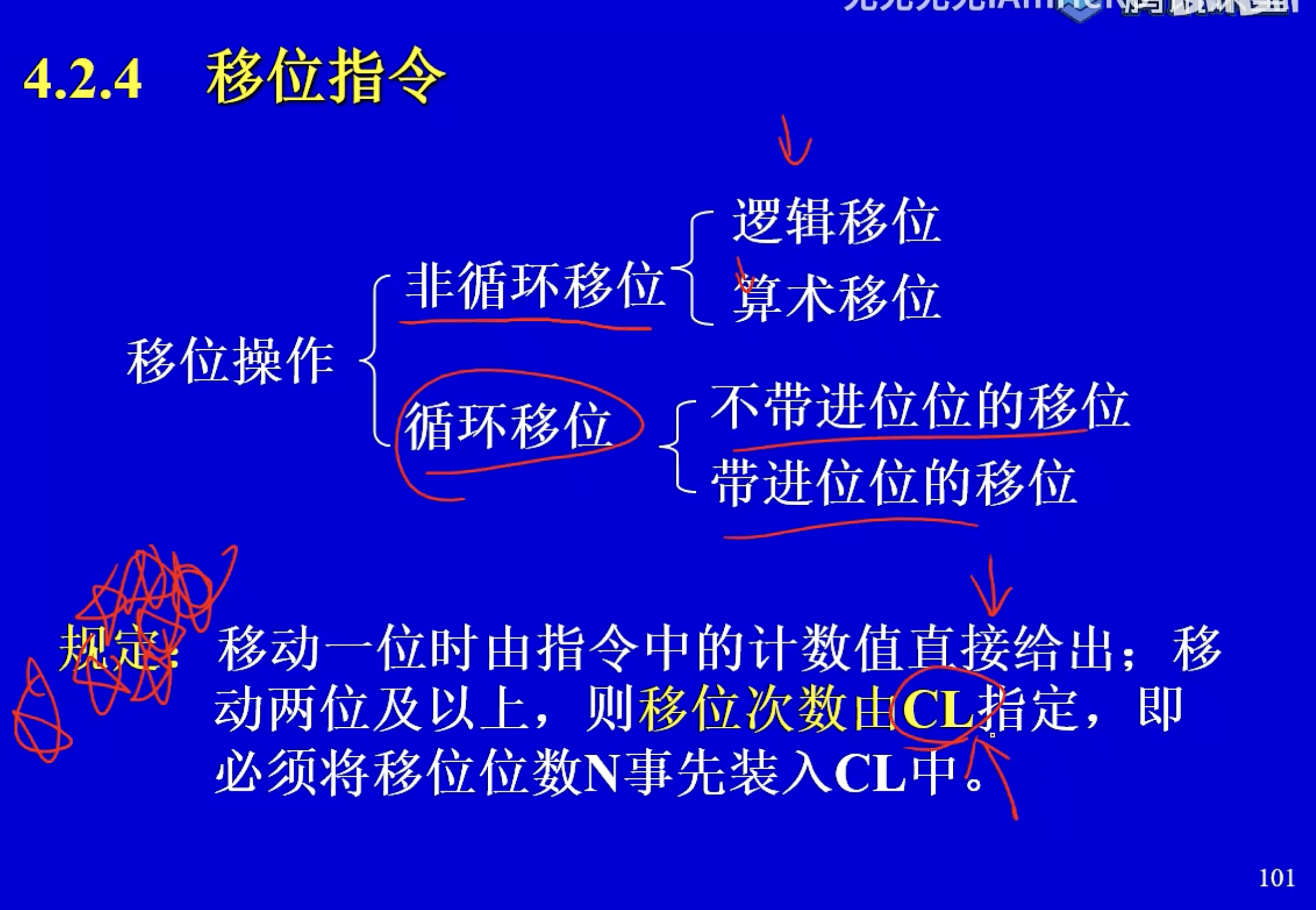

移位操作分两大类：
非循环移位：逻辑移位、算术移位。
循环移位：不带进位位的移位、带进位位的移位。
规定：移动一位时由指令中的计数值直接给出；移动两位及以上，则移位次数由CL指定，即必须将移位位数N事先装入CL中。
非循环移位

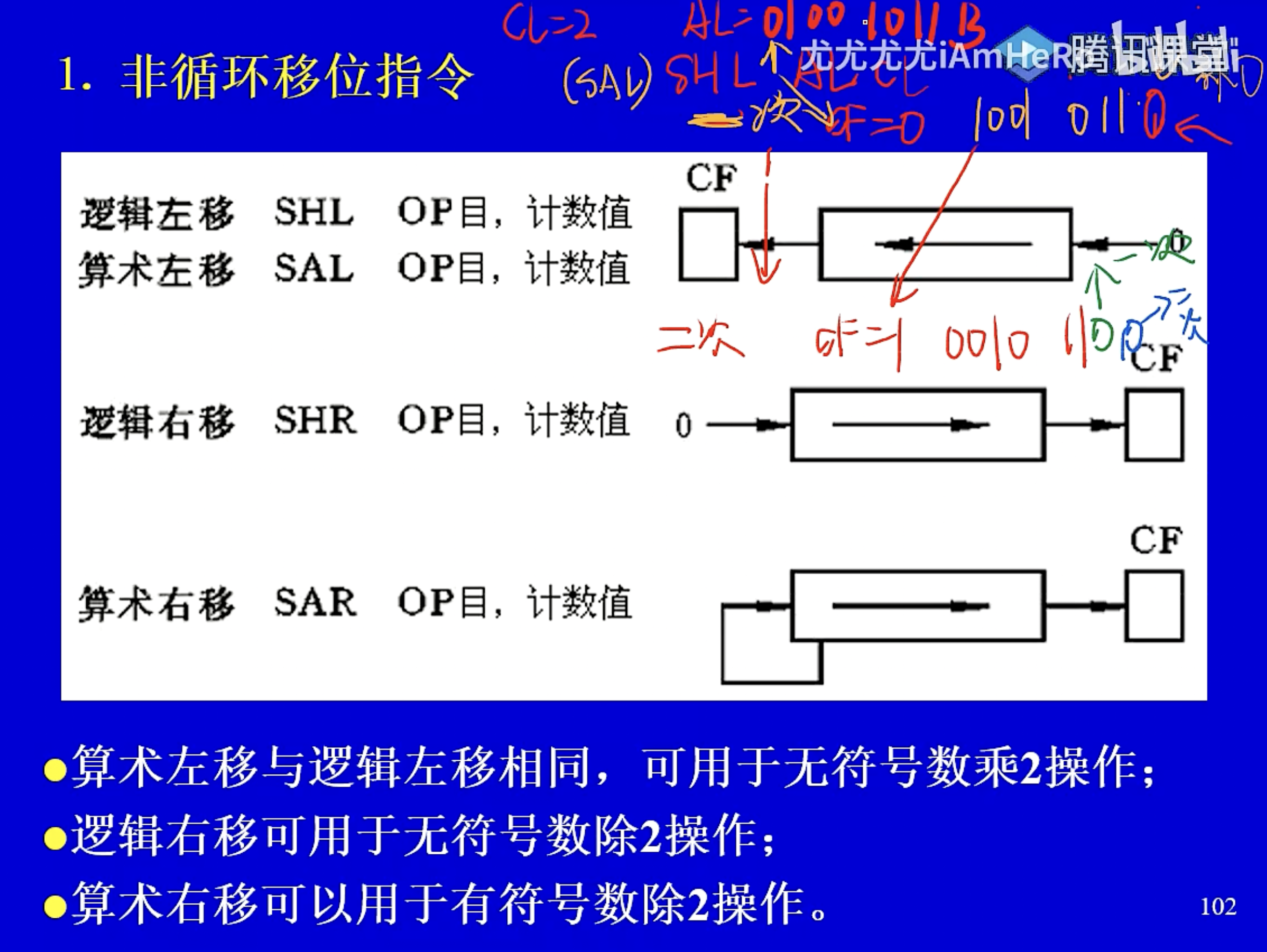

非循环移位指令有四条：逻辑左移、算术左移；逻辑右移、算术右移。（左移乘2、右移除以2）
算术左移（SAL）和逻辑左移（SHL）相同，可用于无符号数乘2操作；左移操作前的最高位送到CF、右边空位需补0。
逻辑右移（SHR），可用于无符号数除2操作；右移操作前的最低位送到CF、左边需补0。

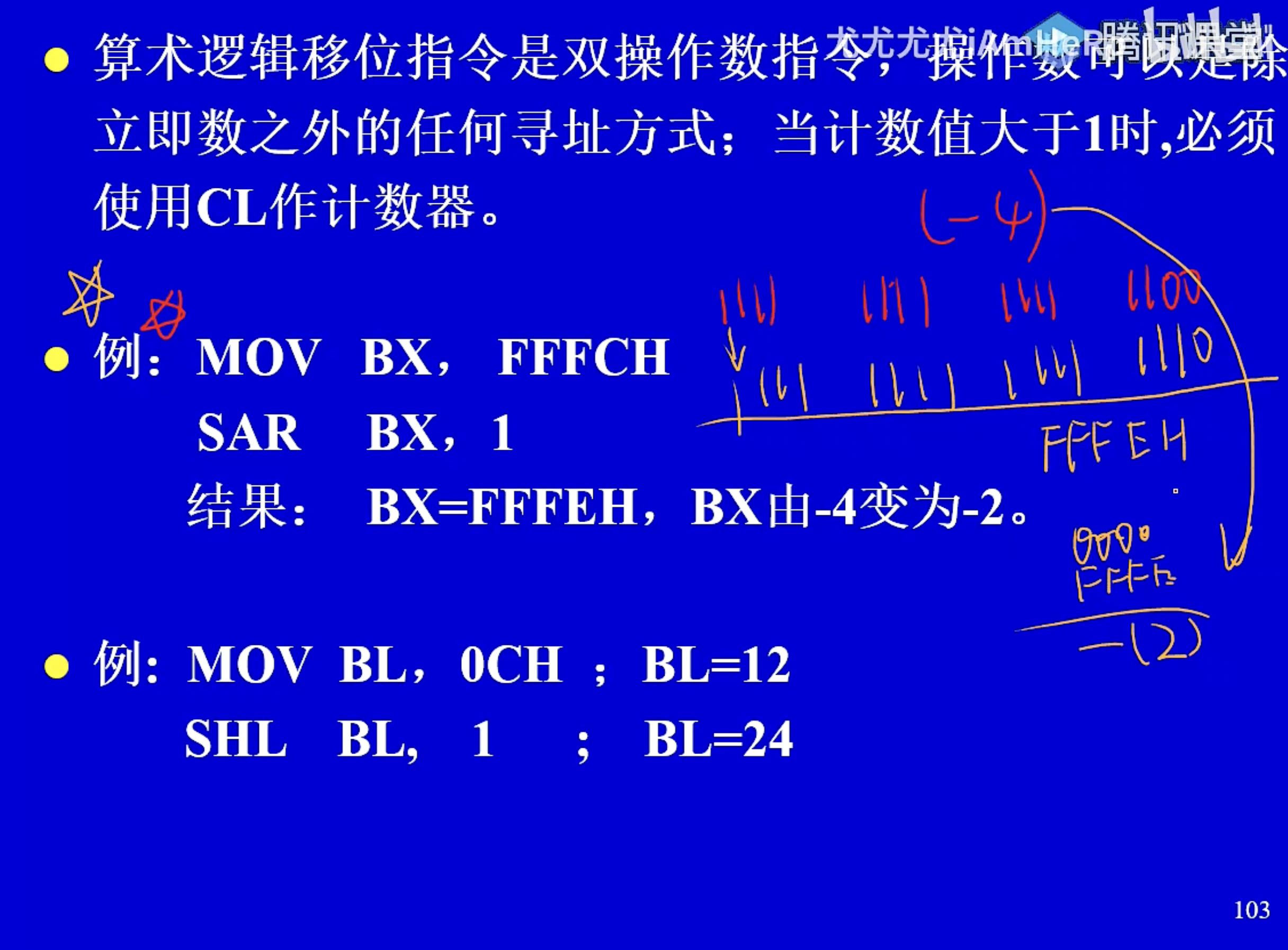

算术右移（SAR），可用于有符号数除2操作；右移操作前的最高位会补充到右移后的最高位（补原来的本身），最低位送到CF。
例：

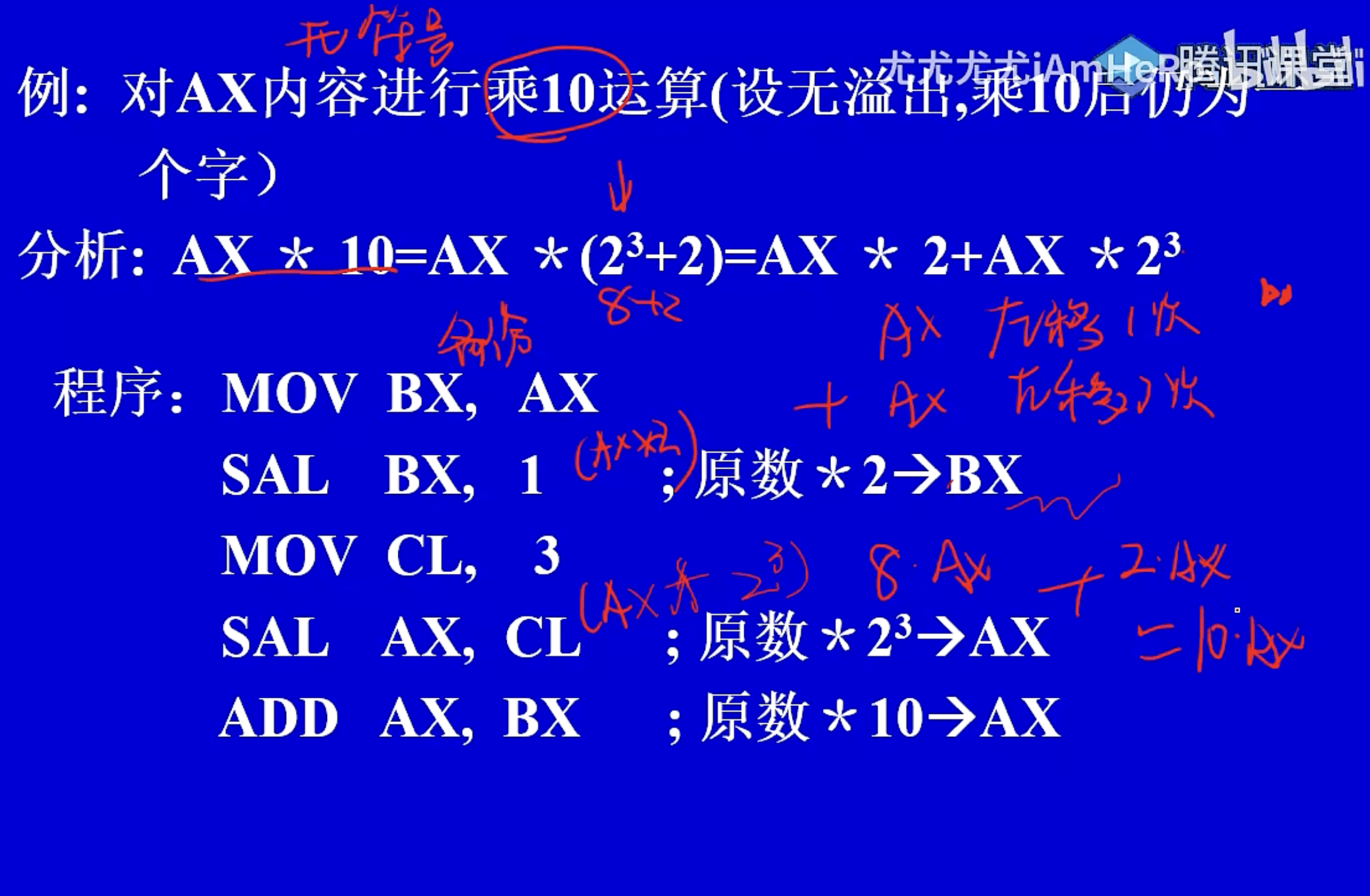

乘大一些的数值运算时的简易方法：
例如10，拆开后是2的三次方+2的一次，就是左移1次再加3次；
例如25，拆开后是2的四次方+2的三次+2的一次，左移1次再移3次再加4次。
循环移位指令

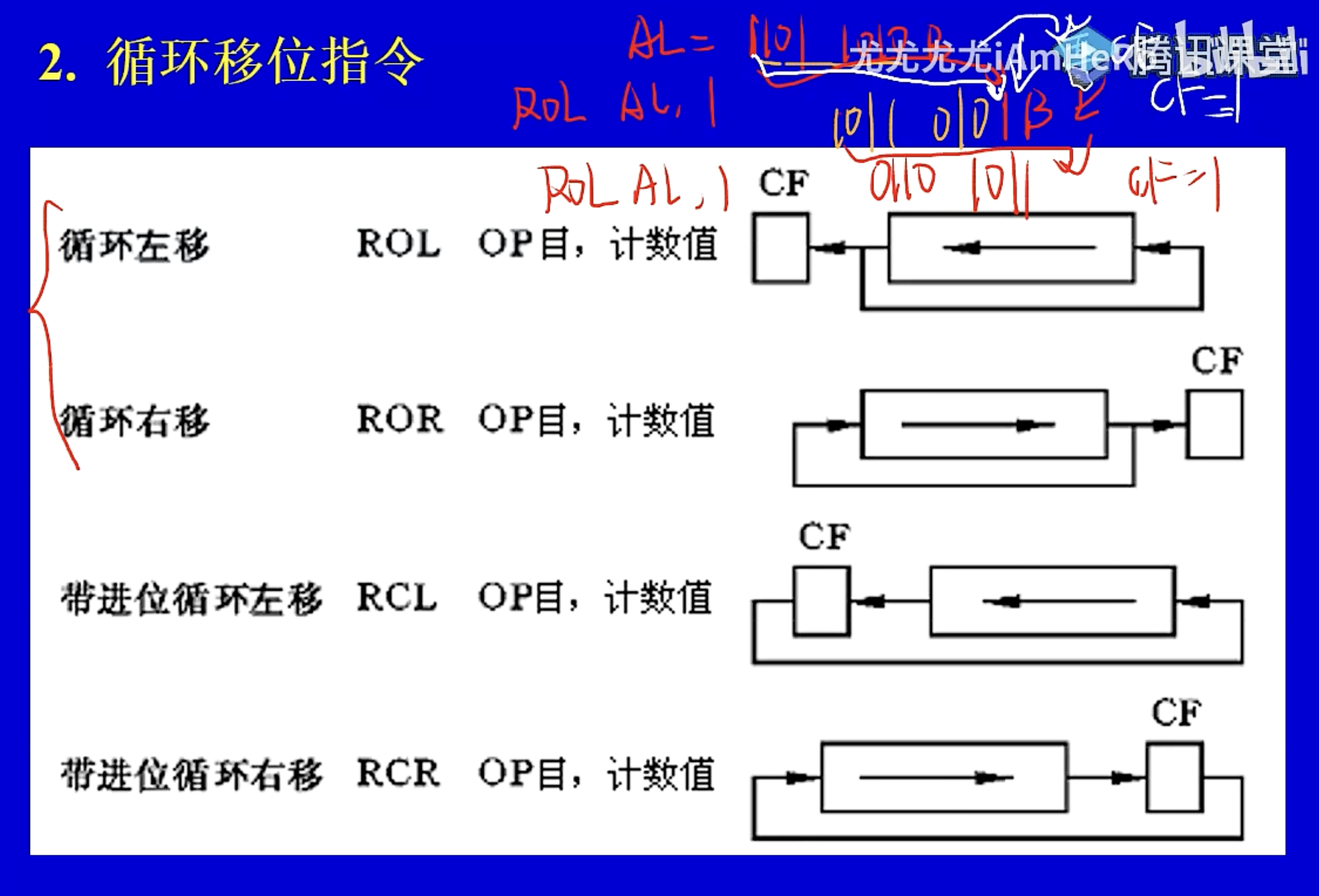

循环移位指令有四条：循环左移、循环右移；带进位循环左移、带进位循环右移。
循环左移（ROL）：把最高位移到最低位，同时把没有移动前的最高位送到CF中。
循环右移（ROR）：把最低位移到最高位，同时把没有移动前的最低位送到CF中。
带进位循环左移（RCL）：已知CF的值，把OP目的最高位送入CF，CF的值送到OP目的最低位。
例：CF=1，AL=0011 1100，RCL AL，1；CF=0 AL=0111 1001
带进位循环右移（RCR）：已知CF的值，把OP目的最低位送入CF，CF的值送到OP目的最高位。

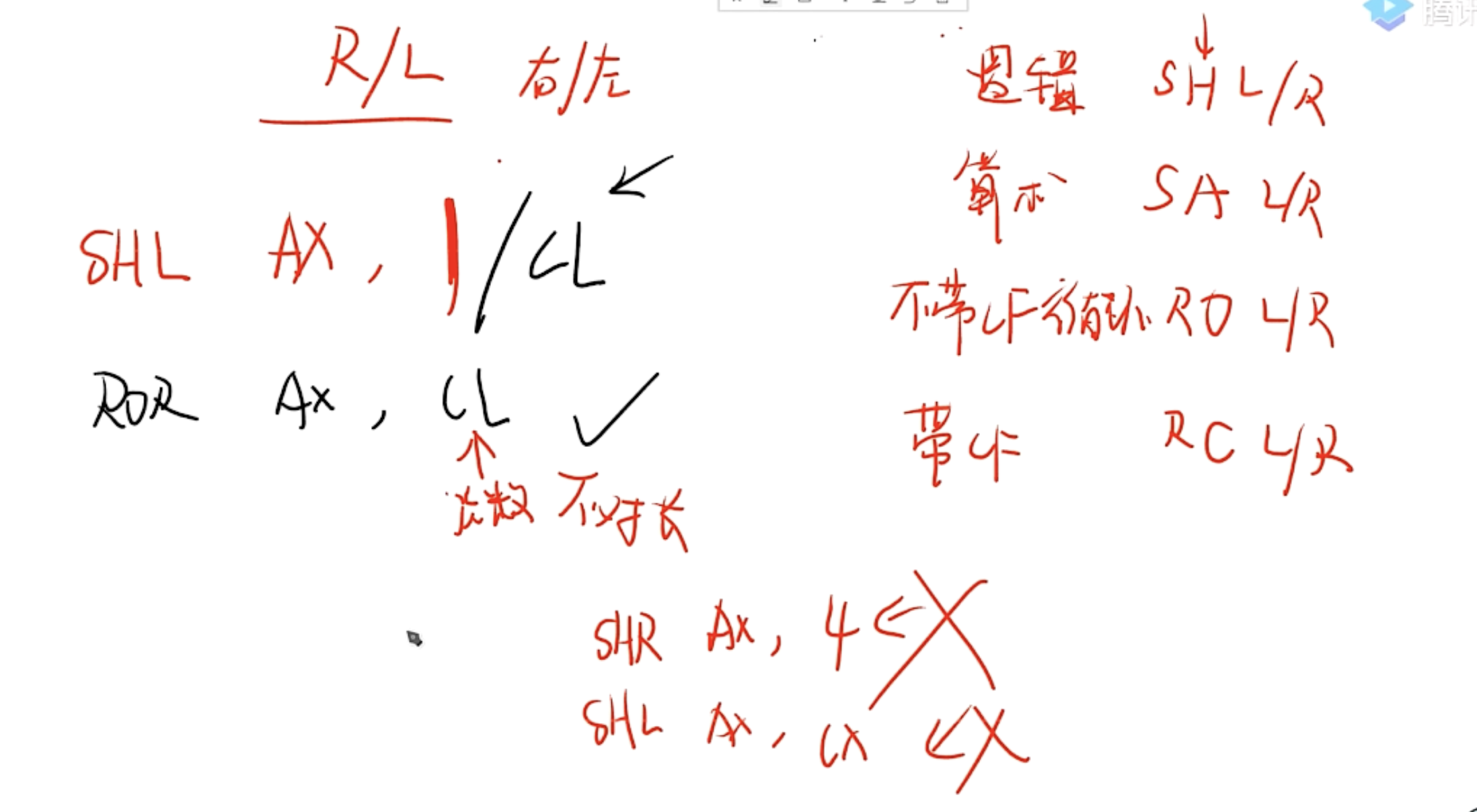

提示

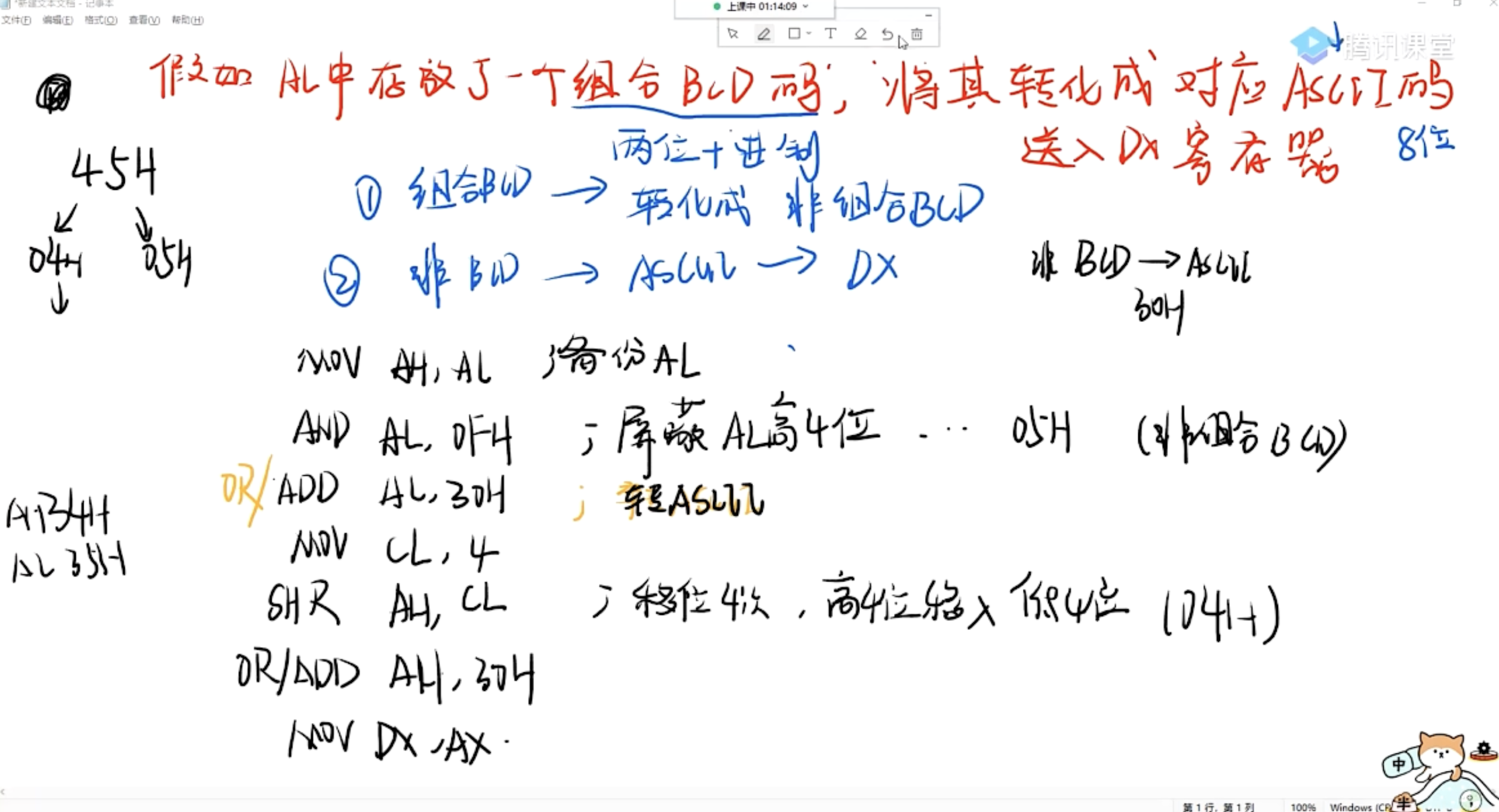

例题
