微机原理 th-逻辑运算指令

微机原理

第三章

逻辑运算指令与移位指令

逻辑运算指令

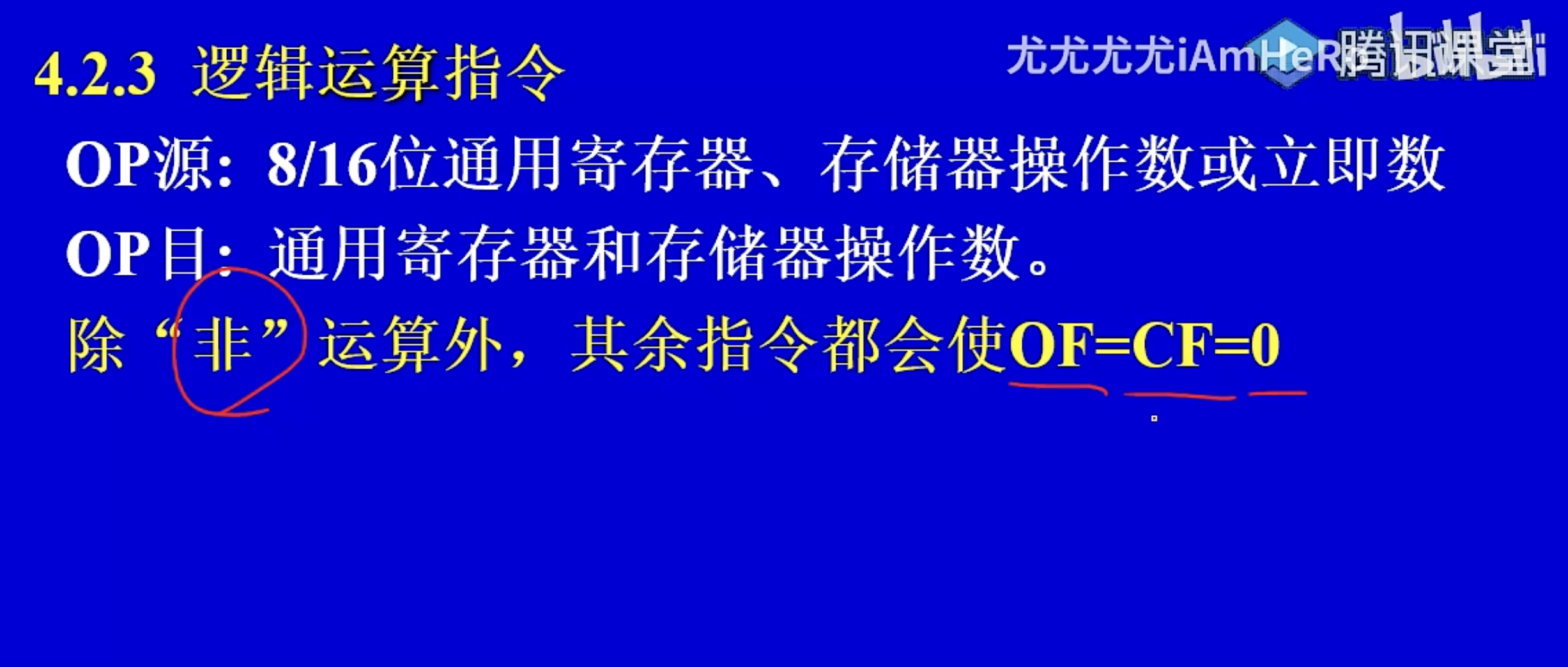

OP源：8/16位通用寄存器、存储器操作数或立即数。
OP目：通用寄存器和存储器操作数。
除“非”运算外，其余指令都会使OF=CF=0

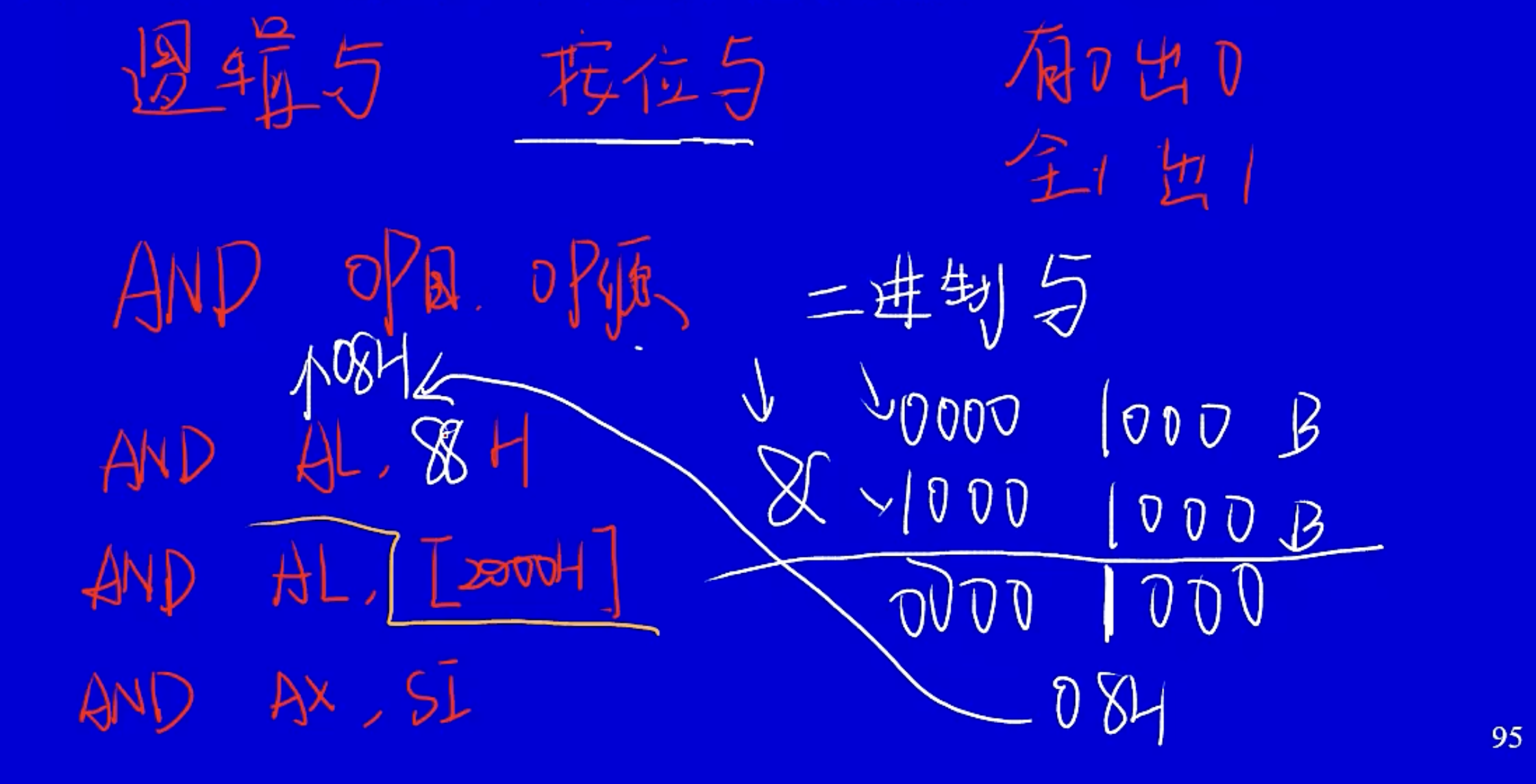

逻辑与运算AND

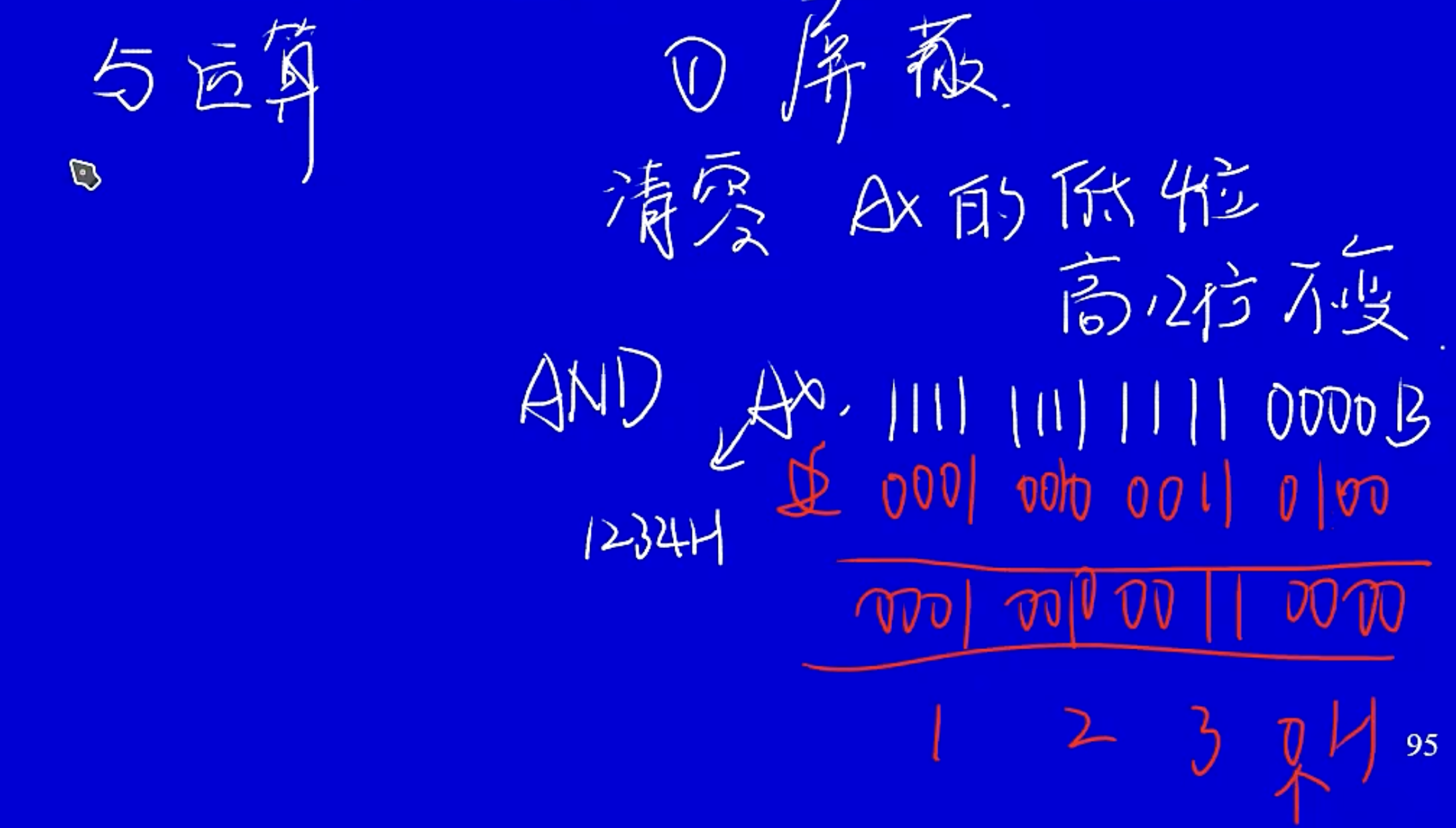

1. 屏蔽
   与运算有0出0，全1出1，和0与运算，得到的仍然是0；和1与运算，得到的需要看原数据的位置是0还是1。

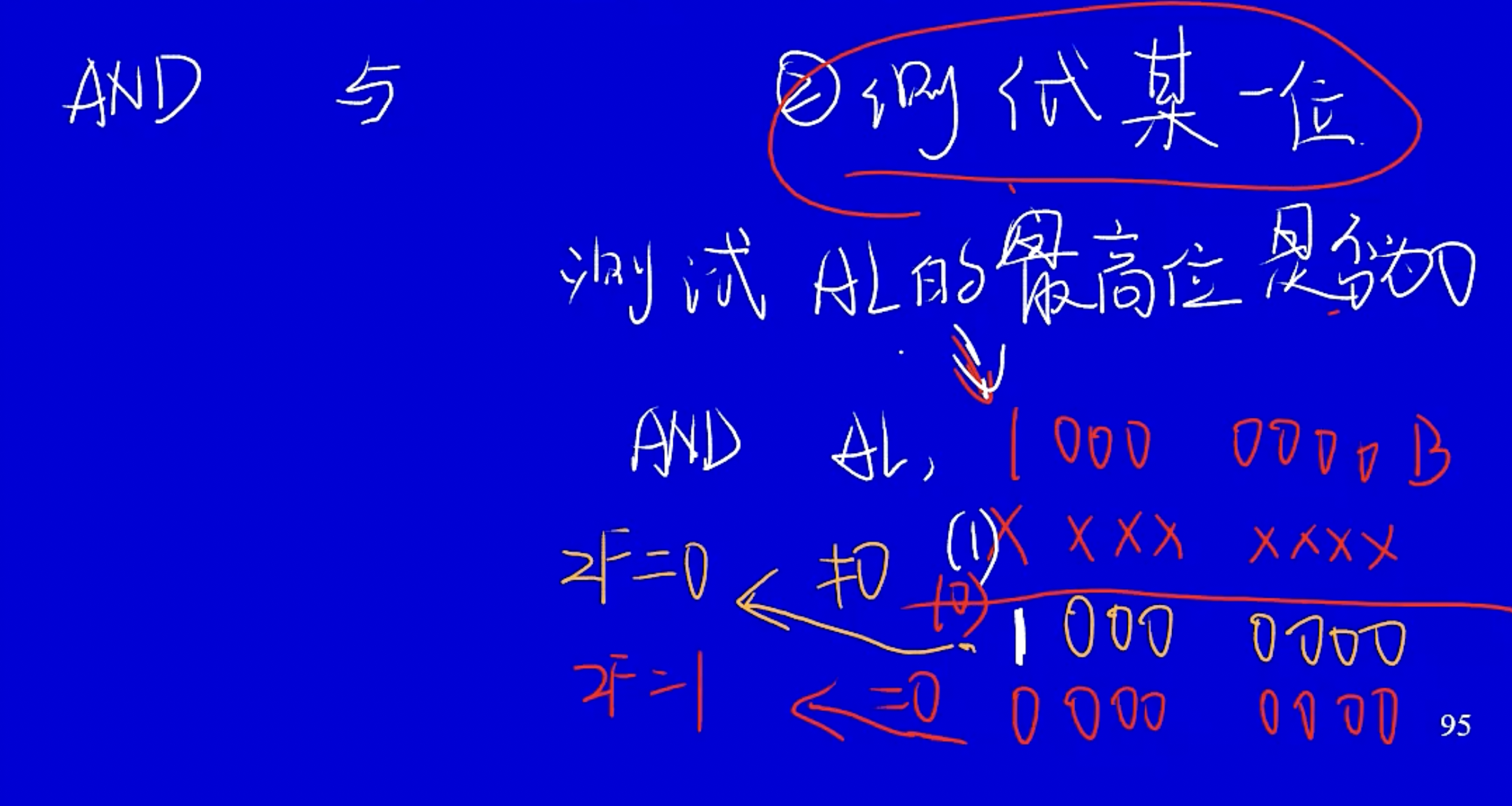

1. 测试
   测试XX的最高位是否为X，通过判断标志位得出。

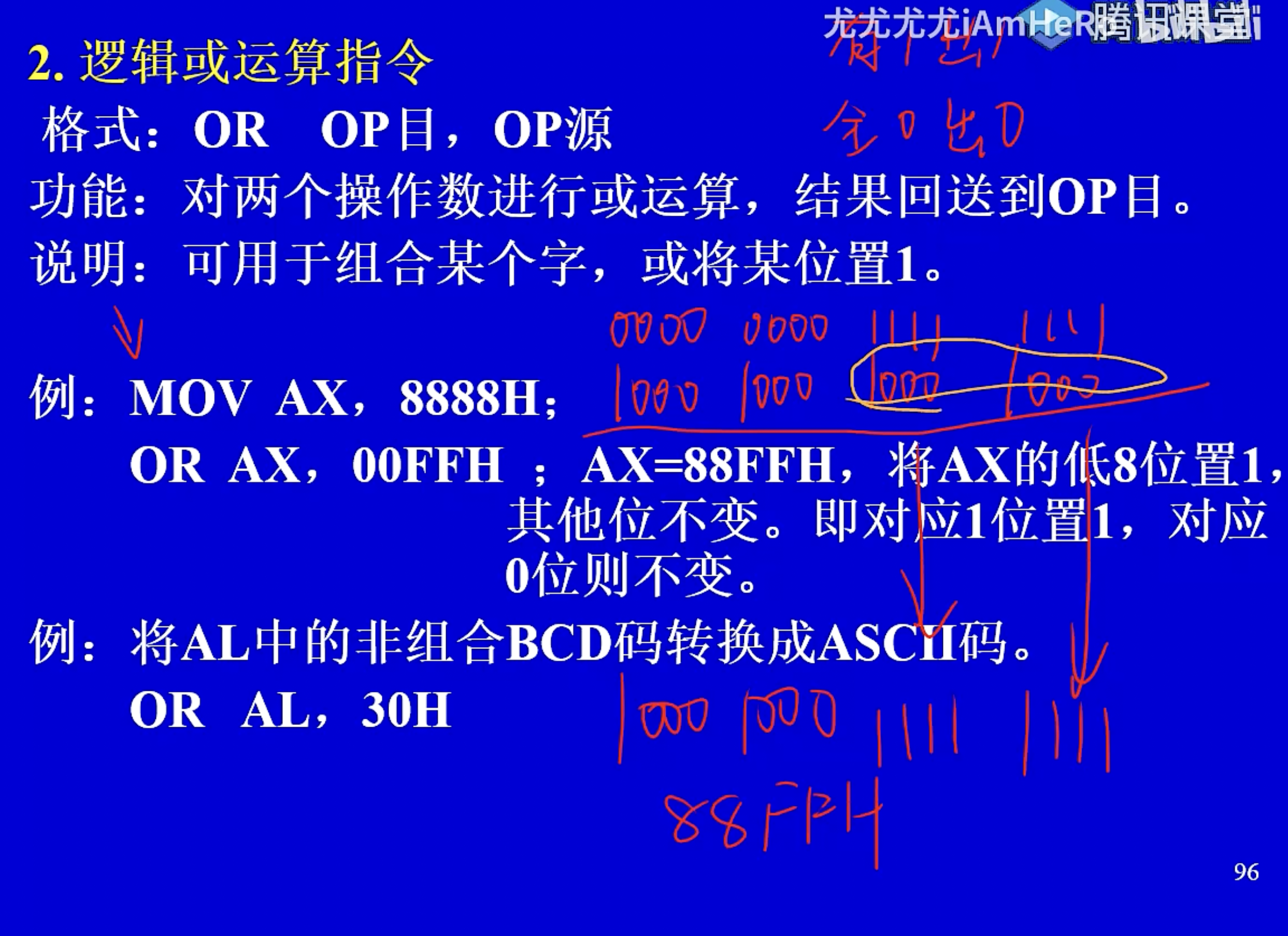

逻辑或运算OR

1. 将某位置1
   或运算有1出1，全0出0。

1. 拼接

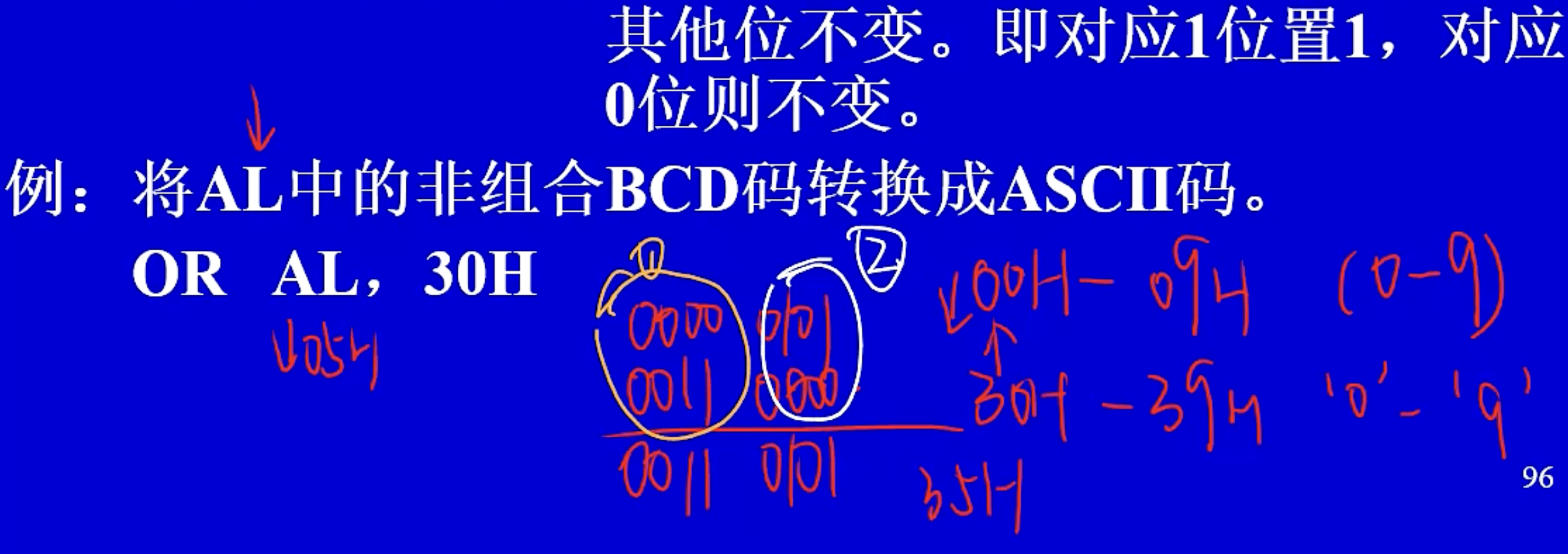

   比如将非组合BCD码转换成ASCII码，需要将00H-09H中的某一个转换为30H-39H中的某一个。
   图中例子AL为05H，只需给前四位进行变动即可得到ASCII码对应的数值。

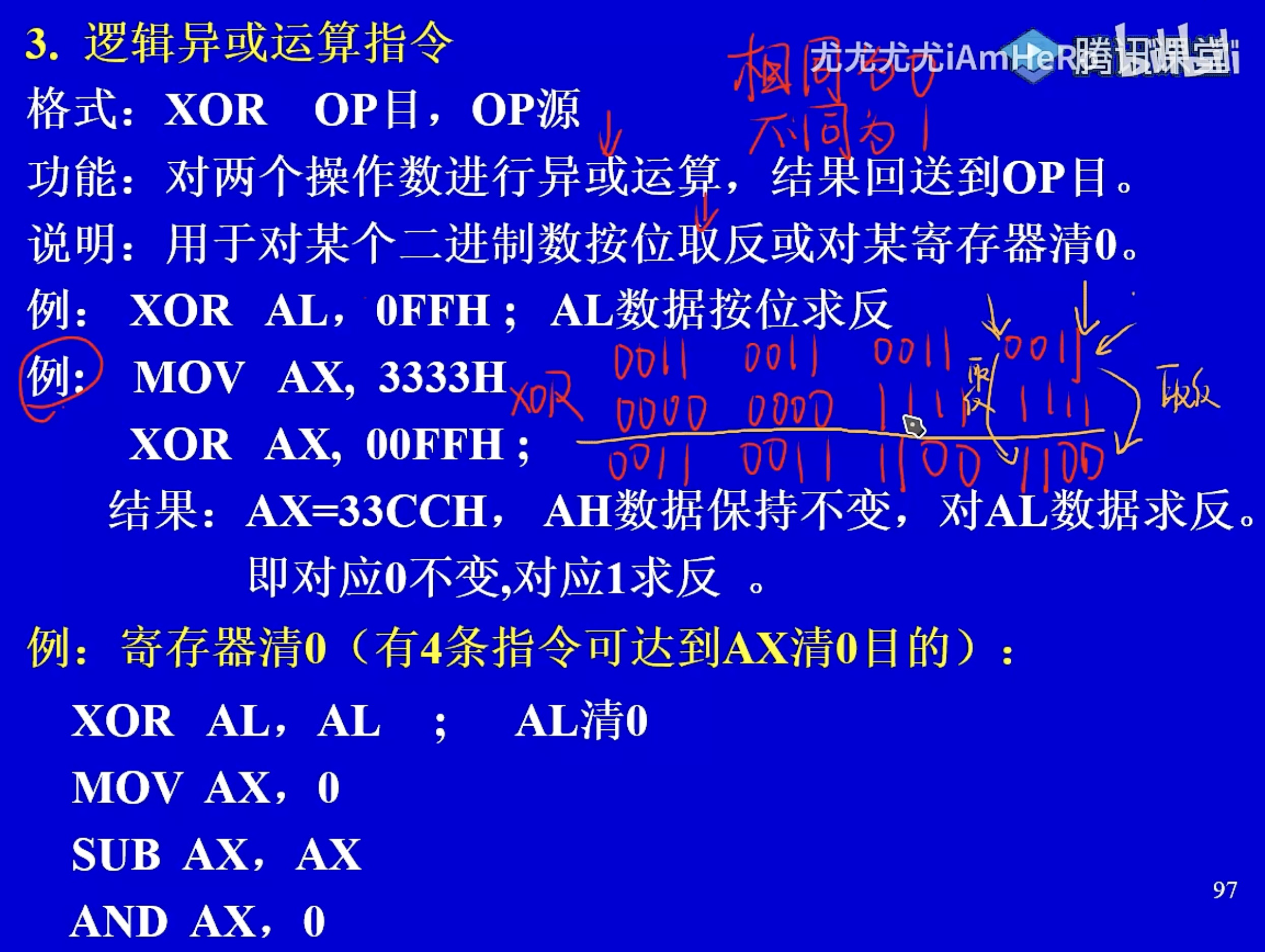

逻辑异或运算XOR

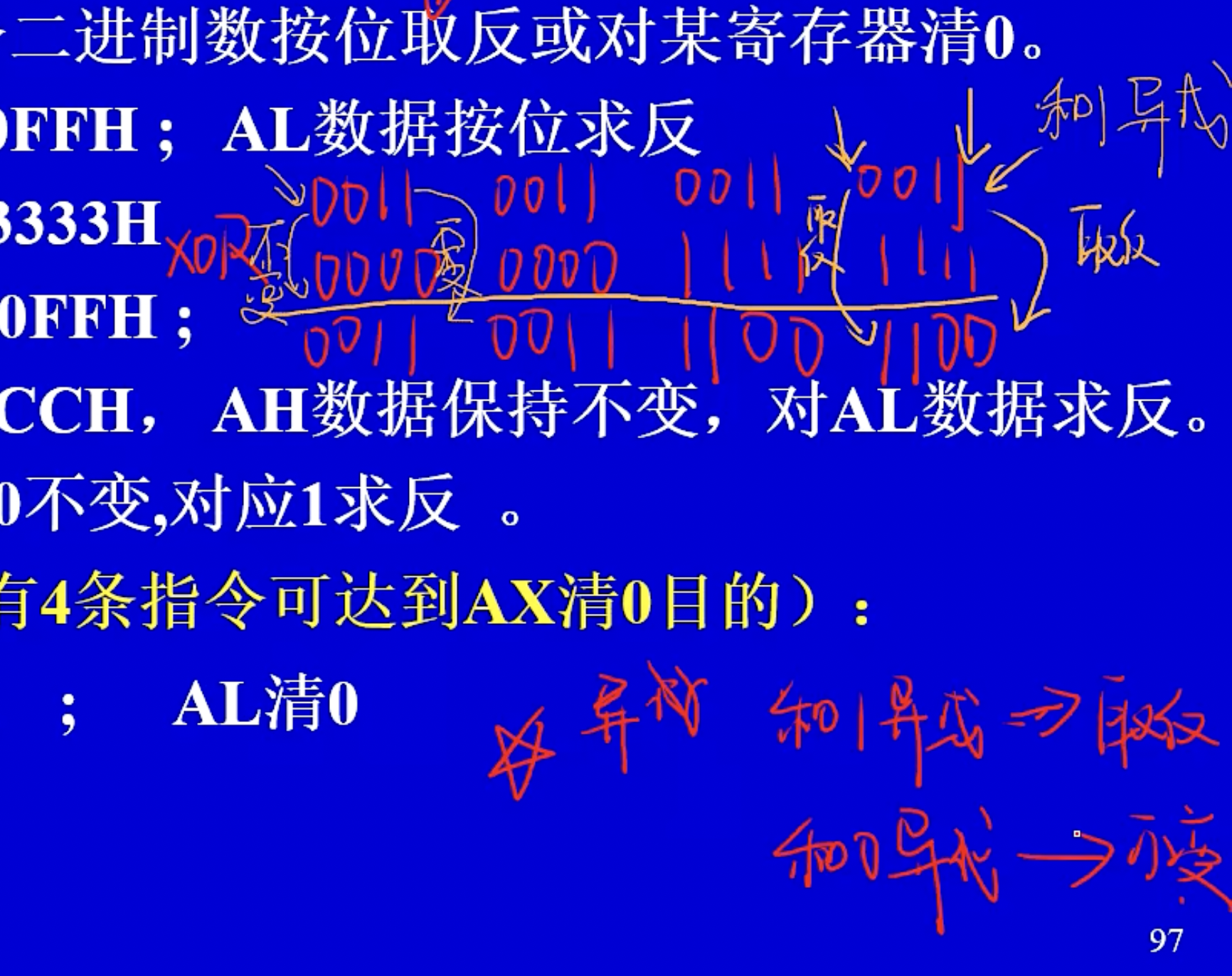

1. 按位取反
   异或运算相同为0，不同为1，1和1得到的是0，0和1得到的是1，按位取反。

1. 异或
   和1异或相当于取反，和0异或不变。

注意

寄存器清0（有4条指令可以达到AX清0目的）: XOR AL，AL；
MOV AX，0； MOV不会清零CF SUB AX，AX；
AND AX，0；

此外，AND、OR、XOR、TEST都会使CF=OF=0。

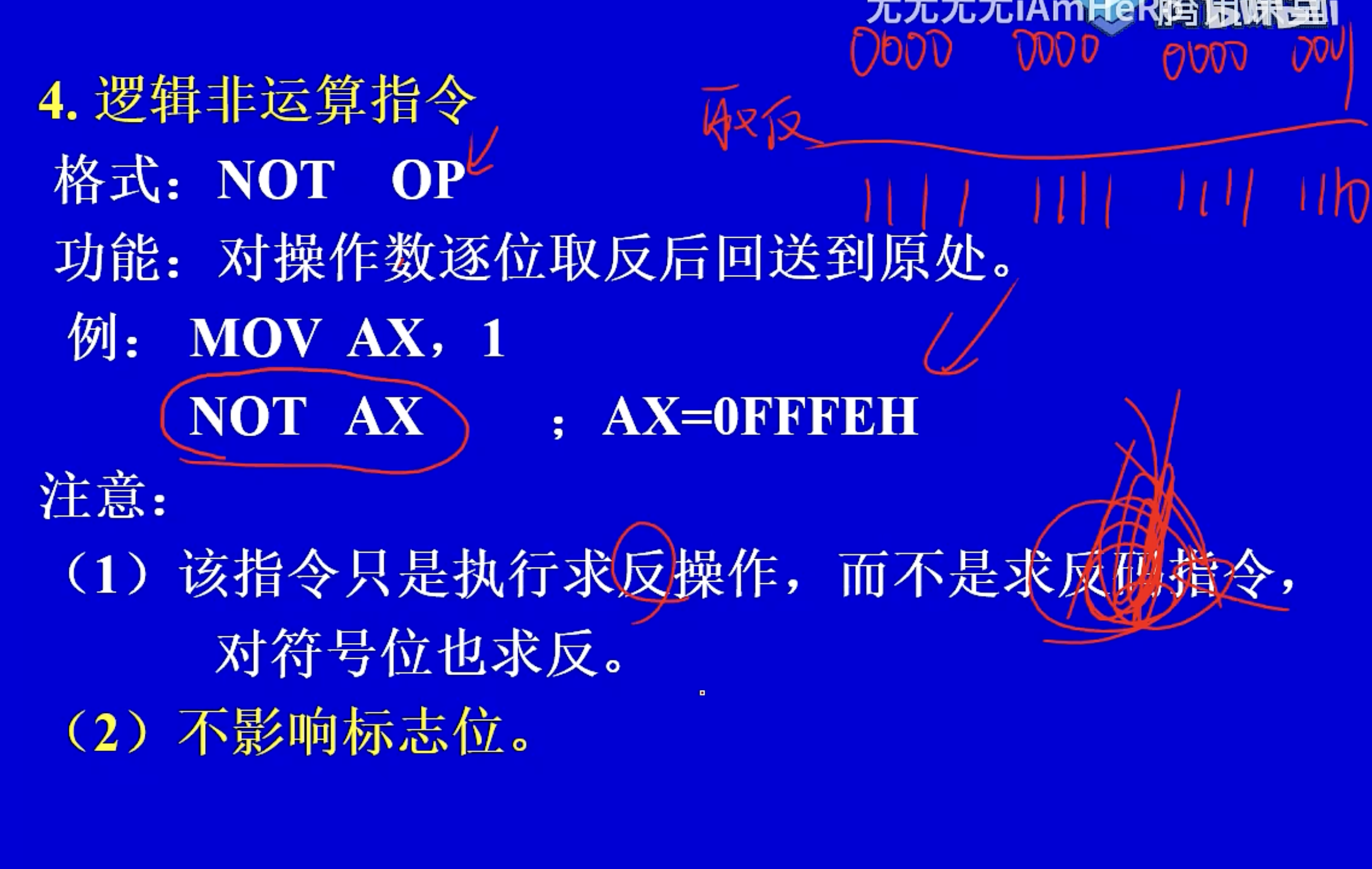

逻辑非运算NOT

理解C语言中的取反和反码 首先，反码是针对于负数而言的，因为正数的反码补码都是原码； 反码：负数的反码是除了符号位其他取反； 取反：比如对2取反，（假设它以一个字节存储）

2的原码是：0000 0010 对它取反：1111 1101；注意这个得到的是一个补码； 然后对这个补码求它的原码： 求反码：1000 0010； +1得原码：1000 0011； 得到结果为-3.

逻辑非运算指令只是执行求反操作，不是求反码；且不影响标志位。

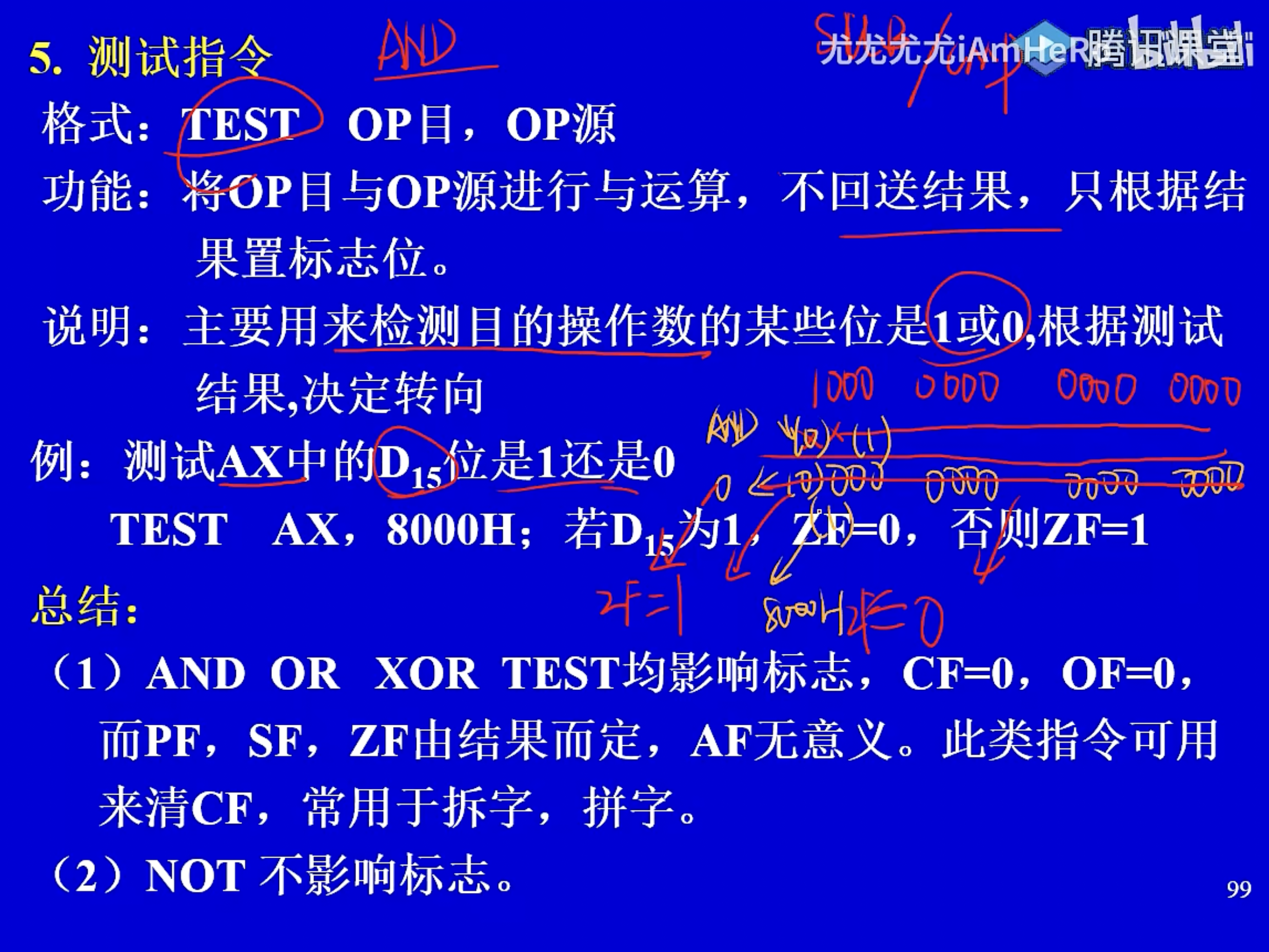

测试指令

格式：TEST OP目，OP源
功能与AND基本相同，但是不回送结果，只根据结果置标志位。
主要用来检测目的操作数的某些位是1或0。

总结

AND OR XOR TEST均影响标志，CF=0，OF=0，而PF、SF、ZF由结果而定，AF无意义。

当执行与、或、或者测试运算时，结果不变，但是会回送给自己且标志位会变。
例1:当执行上述运算时AL本身为0，结果回送自然也是0，那么ZF就等于1。
例2:当执行上述运算时最高位会回送给SF从而来判断正负。

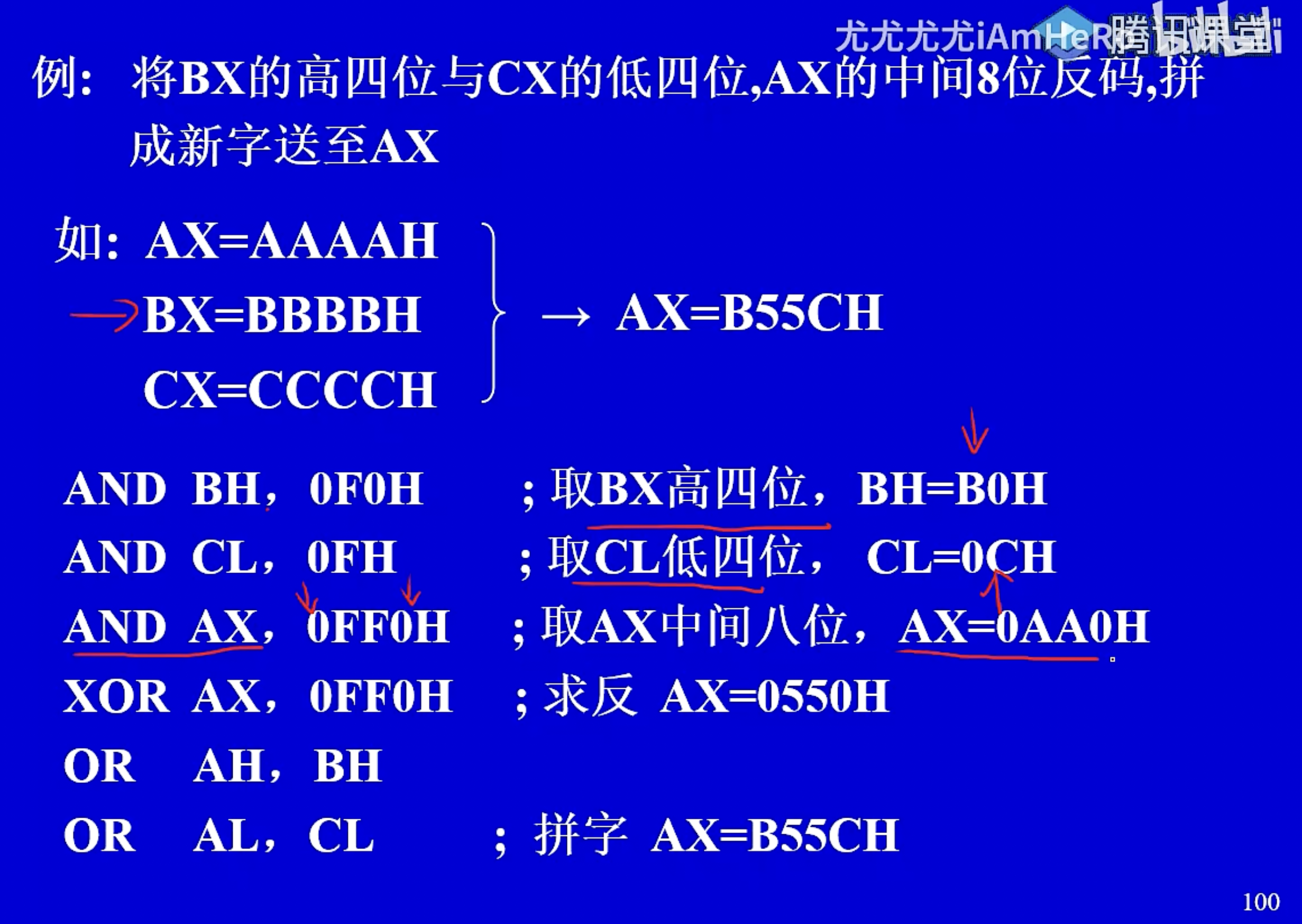

例题

AX获取中间8位并取反
AX=AAAAH 1010 1010 1010 1010
取出中间8位 AND AX，0FF0H
0000 1010 1010 0000 = 0AA0H
取反 XOR AX，0FF0H
0000 0110 0110 0000 = 0550H

BX取高四位
BX=BBBBH 1011 1011 1011 1011
取出高4位 AND BH，0F0H
1011 0000 0000 0000 = B0H

CX取低四位
CX=CCCCH 1100 1100 1100 1100
取出低四位 AND CL，0FH
1100 0000 0000 0000 = 0CH

拼字 OR AH，BH
OR AL，CL
结果AX=B55CH
