微机原理
第三章
转移类指令
寻址方式
直接寻址方式

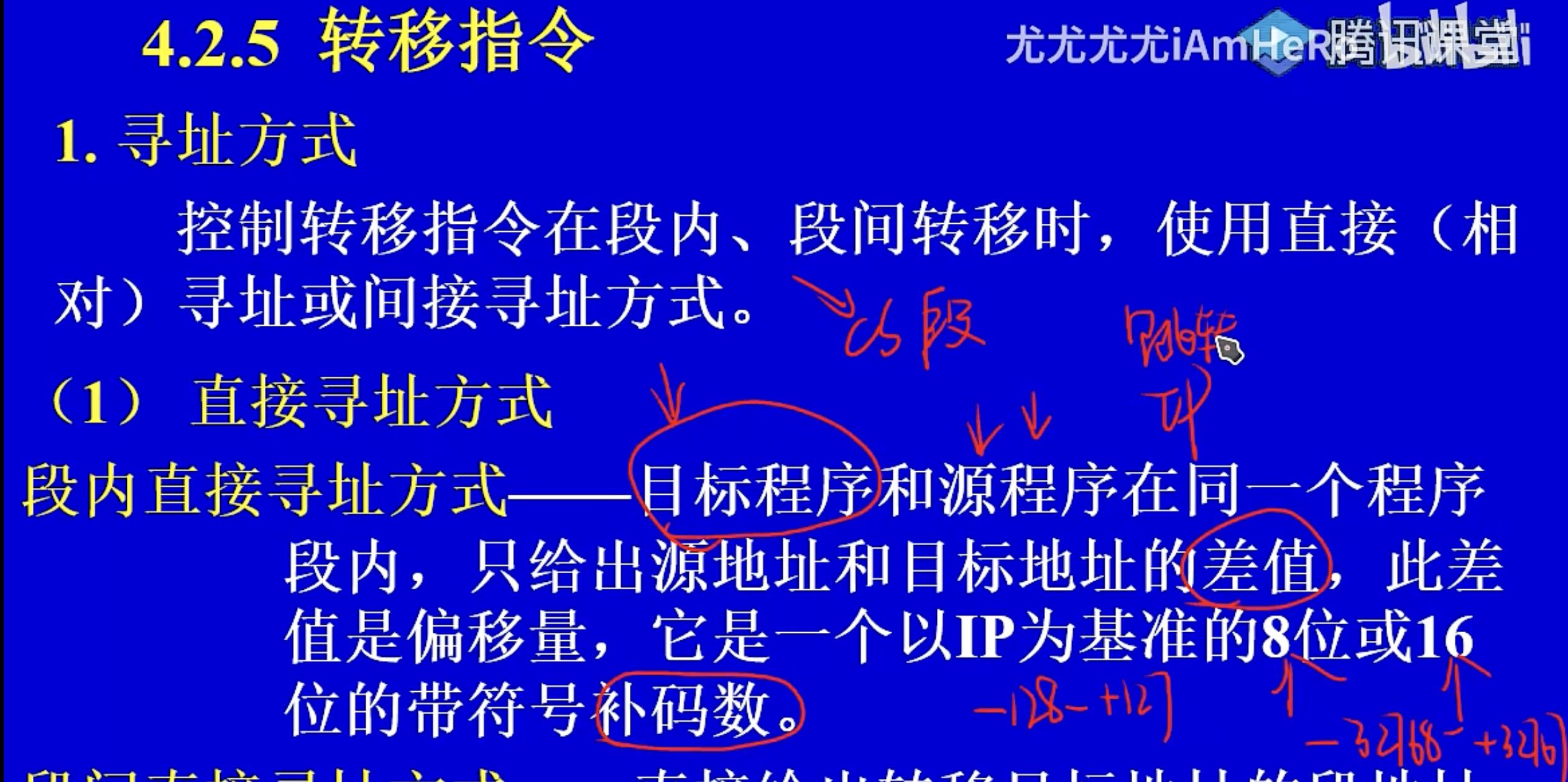

段内直接寻址方式：
在同一个段内时[直接修改IP]，只需要给出源地址和目标地址的差值，注意：这个差值的偏移量是一个以IP为基准的8位或16位的带符号补码数。
具体参考：https://www.zhihu.com/question/293430959/answer/3141203618?utm_id=0

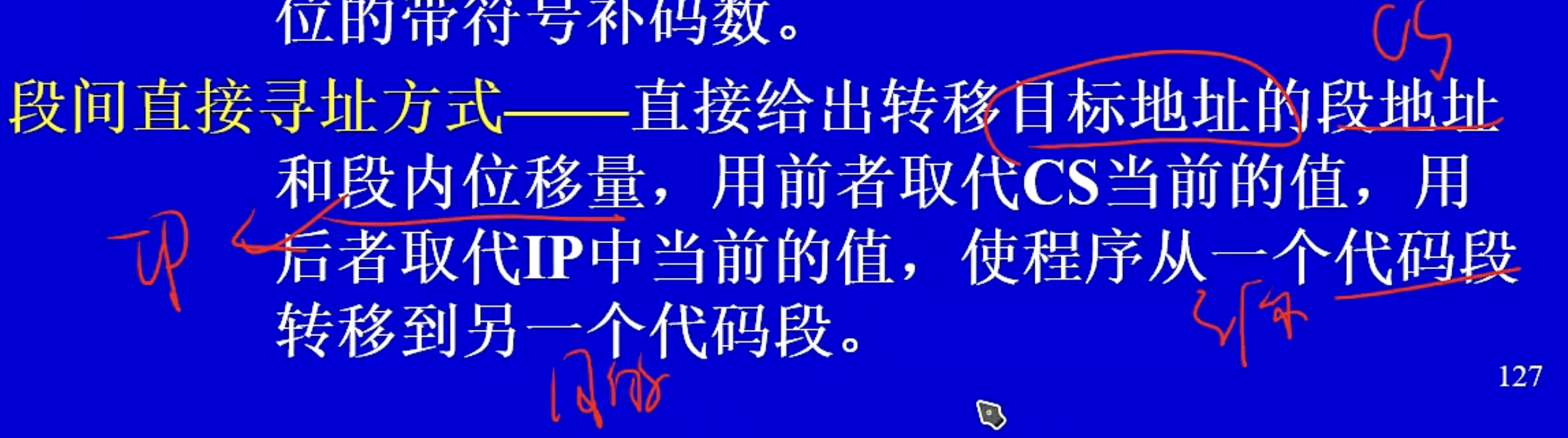

段间直接寻址方式：
在不同段时，直接给出转移目标地址的段地址（把段地址直接送CS段）和段内位移量（把段内位移量送IP），使程序从源代码段跳到目的代码段。
间接寻址方式

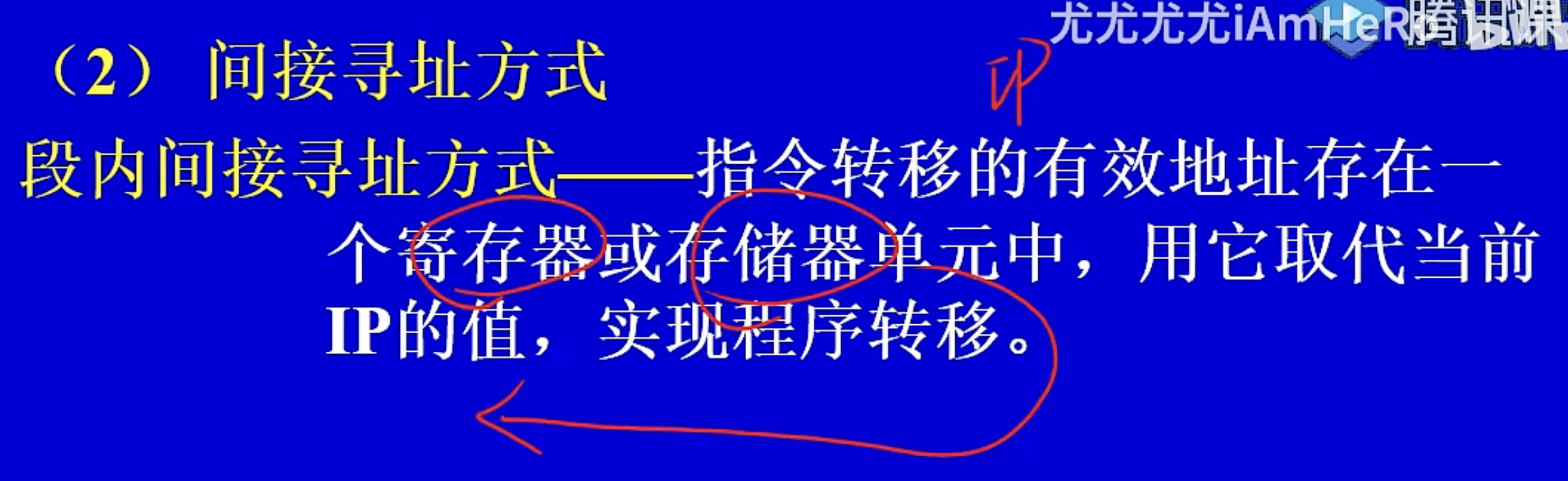

段内间接寻址方式：
在同一个段内时[直接修改IP]，只需要把存放在寄存器或存储单元里的有效地址直接送入IP。

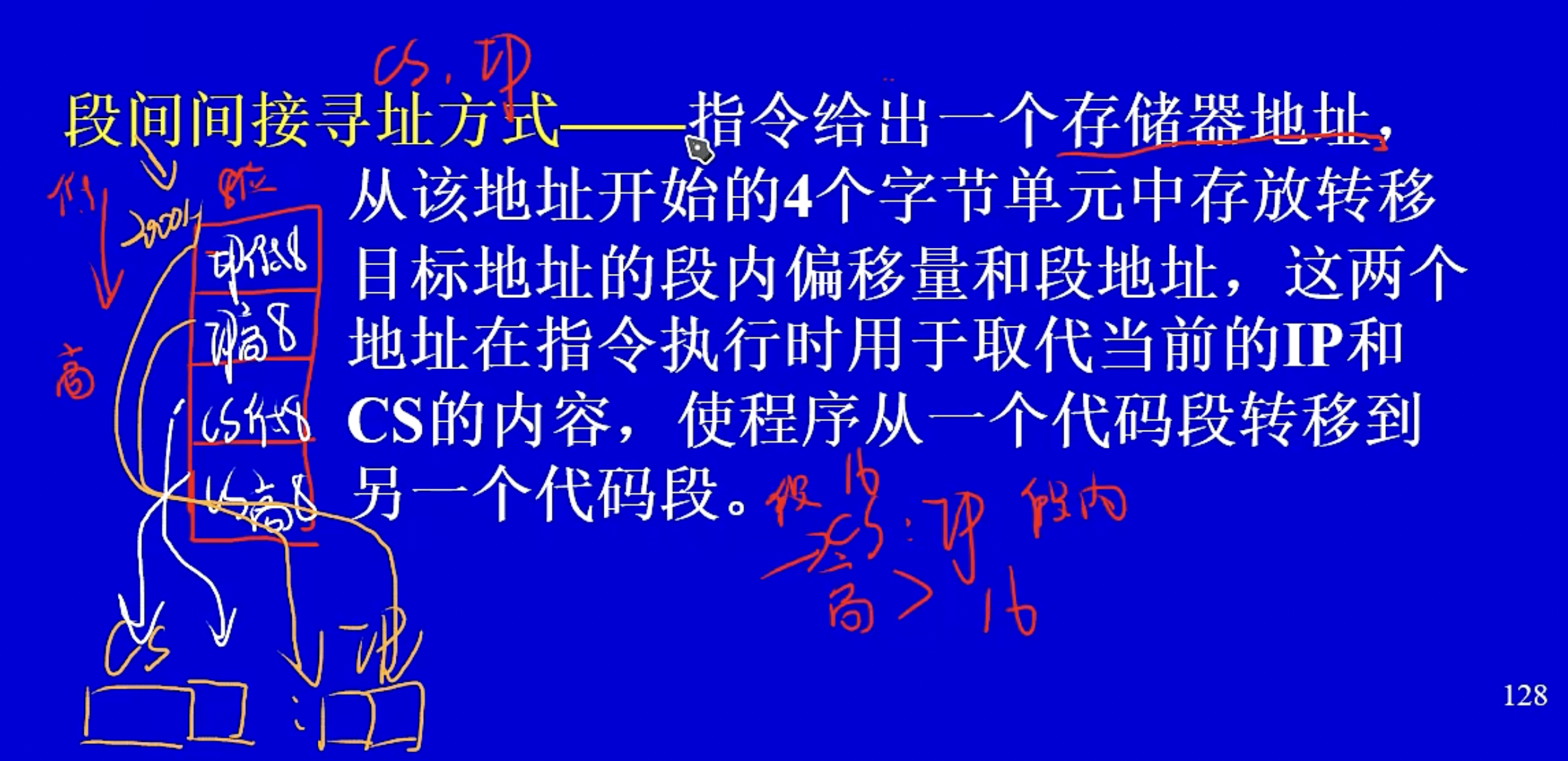

段间间接寻址方式：
段间间接需要修改CS和IP，而寄存器只有16位，所以给出一个存储器地址，在地址里取目的程序的偏移地址和段地址。（图中为存储顺序）

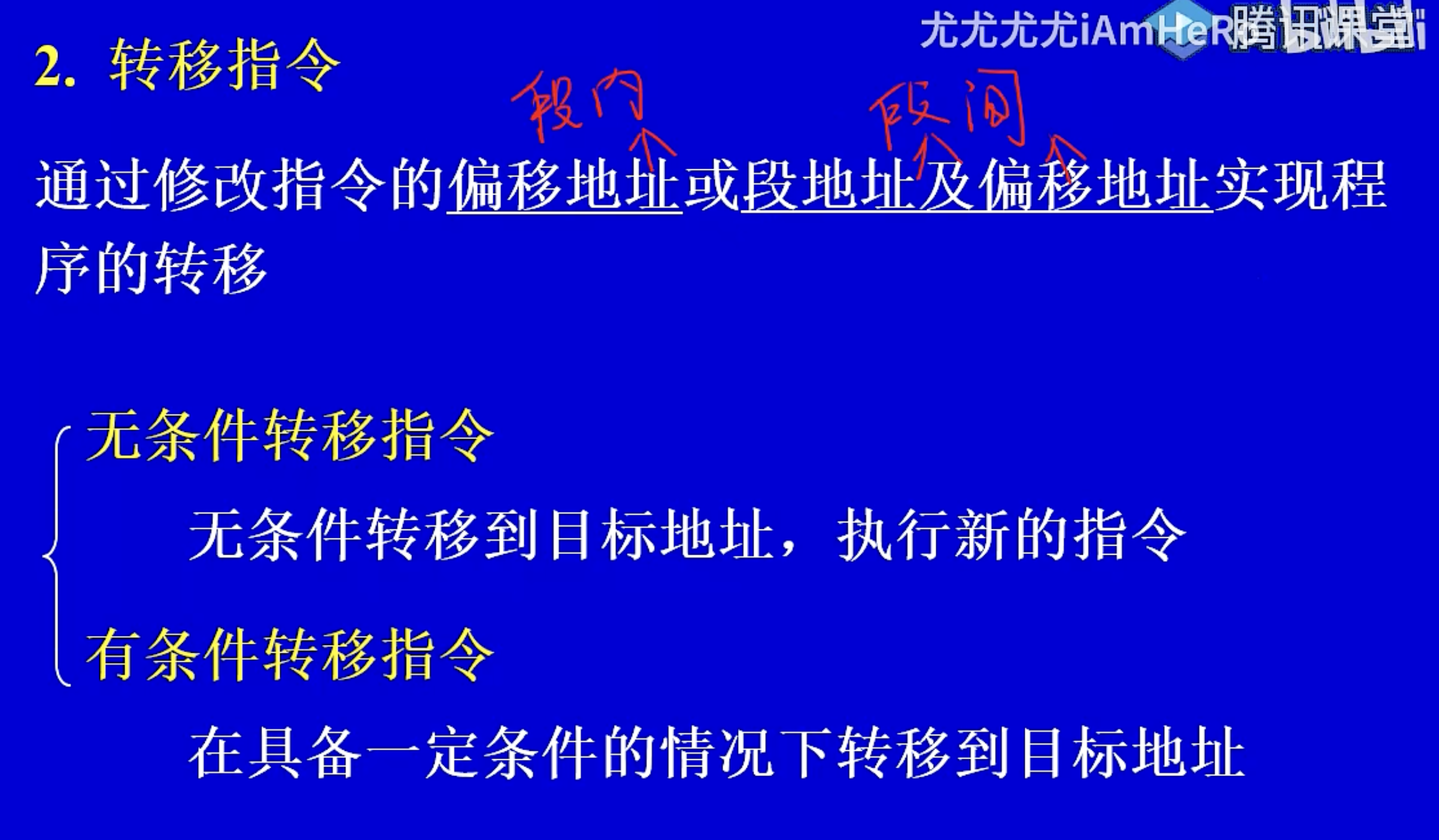

转移指令
转移指令：通过修改指令的[段内—修改]偏移地址和[段间—修改]段地址和偏移地址实现程序的转移。

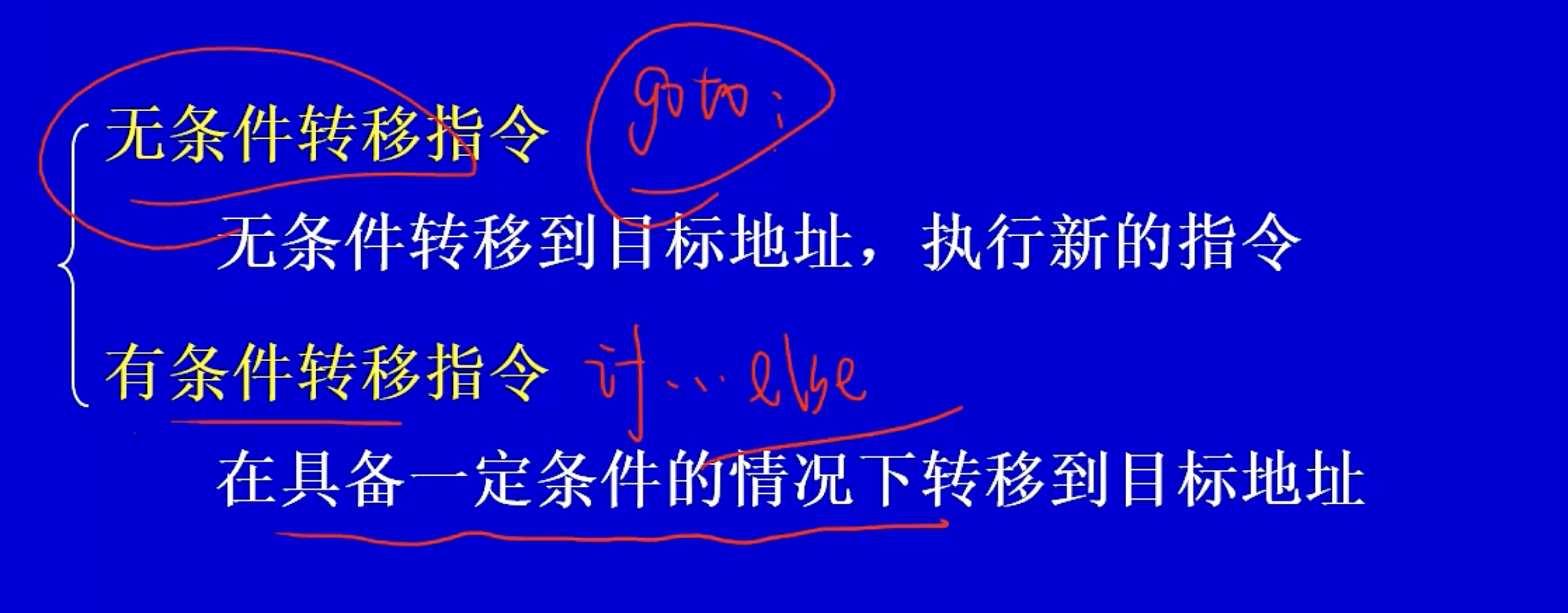

无条件转移指令：无条件转移到目标地址，执行新的指令。（相当于go to）
有条件转移指令：在具备一定条件的情况下转移到目标地址。（相当于if…else）
无条件转移指令
格式：JMP OP
功能：无条件地将控制转移到目标地址(可以是段内转移，也可以是段间转移)去。

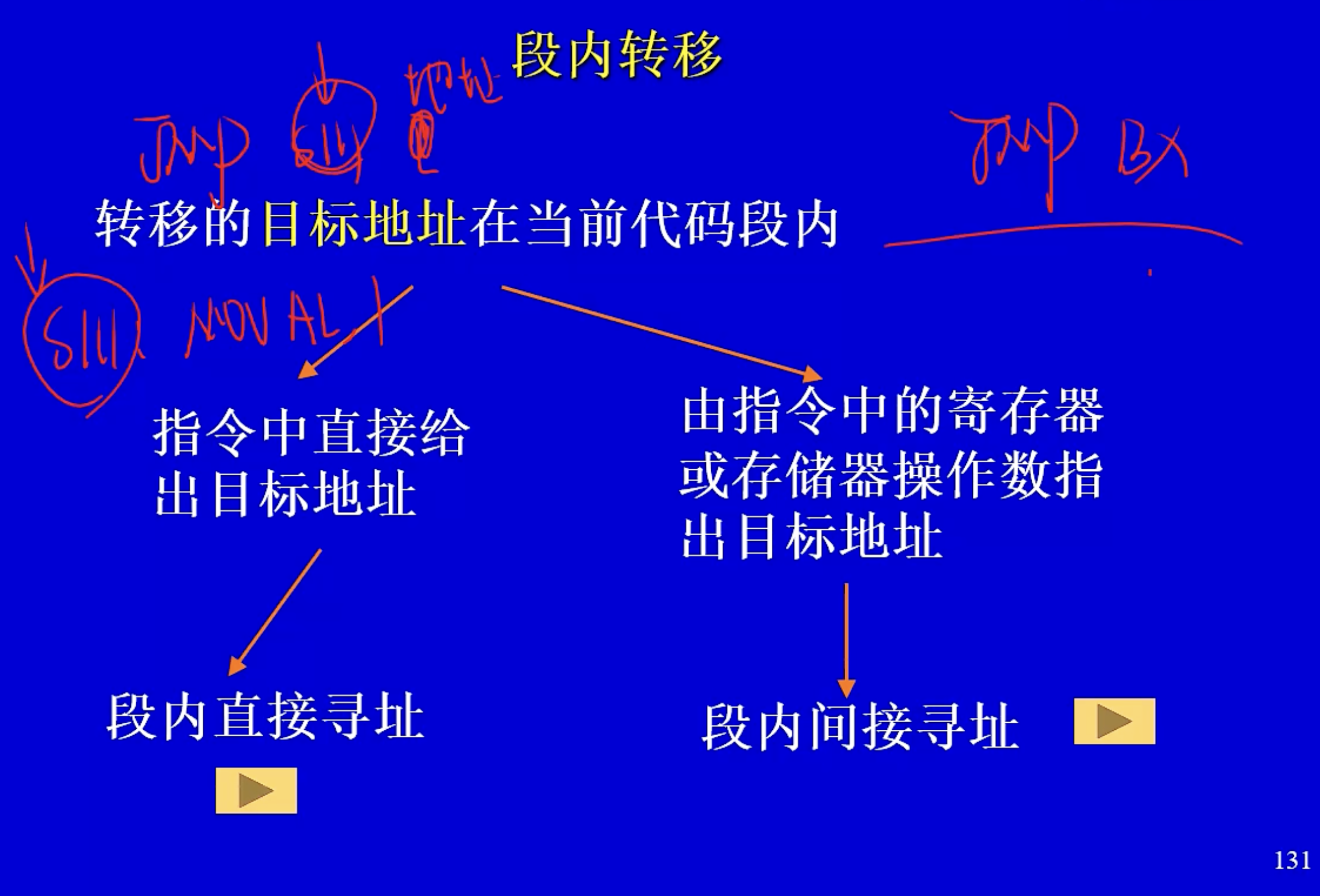

段内转移
段内直接寻址：指令中直接给出目标地址。
段内间接寻址：指令中的寄存器或存储器操作数指出的目标地址。

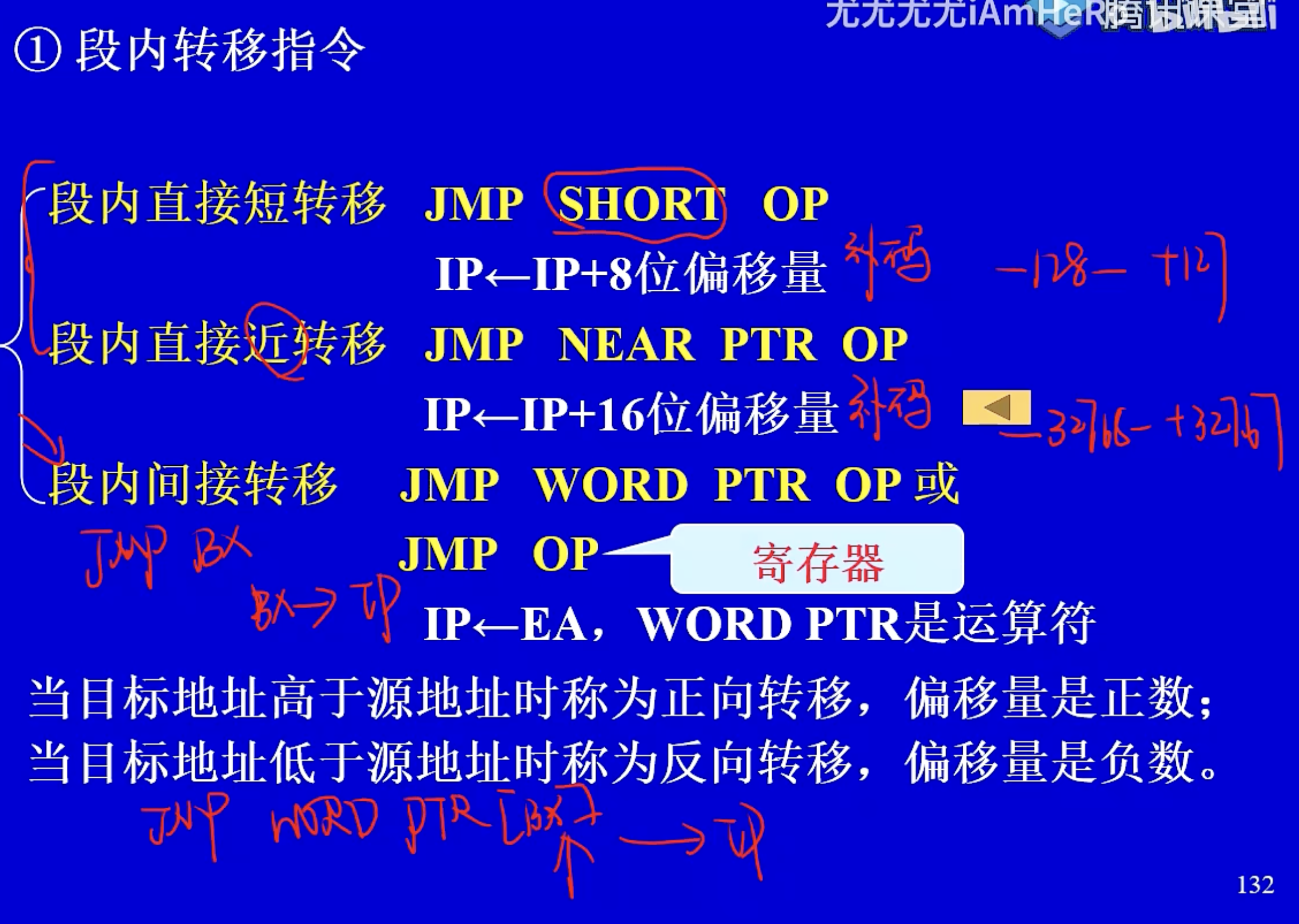

段内转移指令
段内直接短转移：JMP SHORT OP
IP<—IP+8位偏移量（补码编码）-128—+127
段内直接近转移：JMP NEAR PTR OP
IP<—IP+16位偏移量（补码编码）-32768—+32767
段内间接转移：JMP WORD PTR OP 或 JMP OP(寄存器)
图例为JMP BX；此处是把BX的值送入IP；JMP WORD PTR [BX]；此处是以BX为地址去查对应单元的内容送入IP。
IP总是指向下一条指令，所以进行修正时是0102H+13H

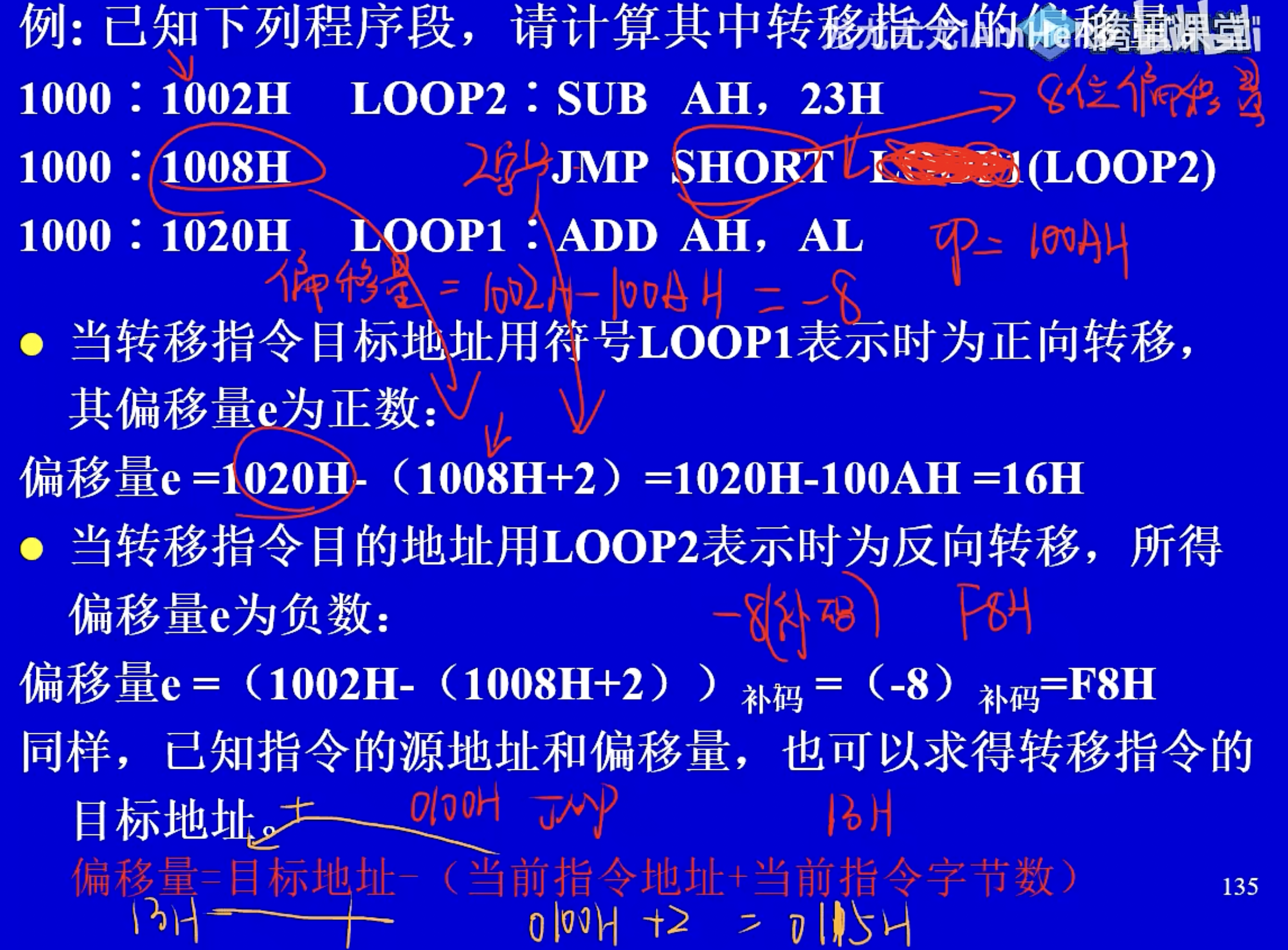

例题
偏移量=目标地址-(当前指令地址+当前指令字节数)

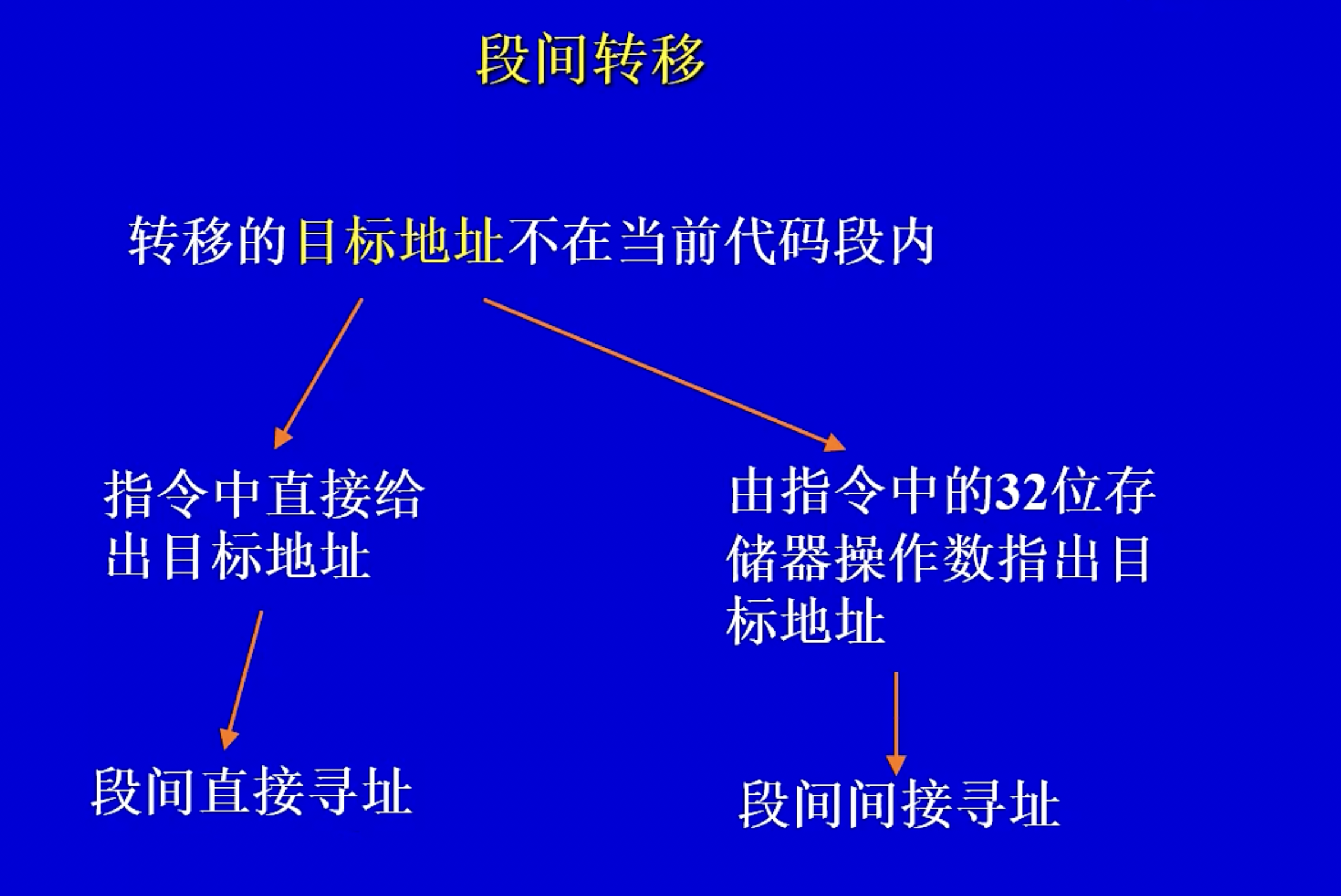

段间转移
段间直接寻址：指令中直接给出目标地址。
段间间接寻址：指令中的32位存储器操作数指出的目标地址。
段间转移指令

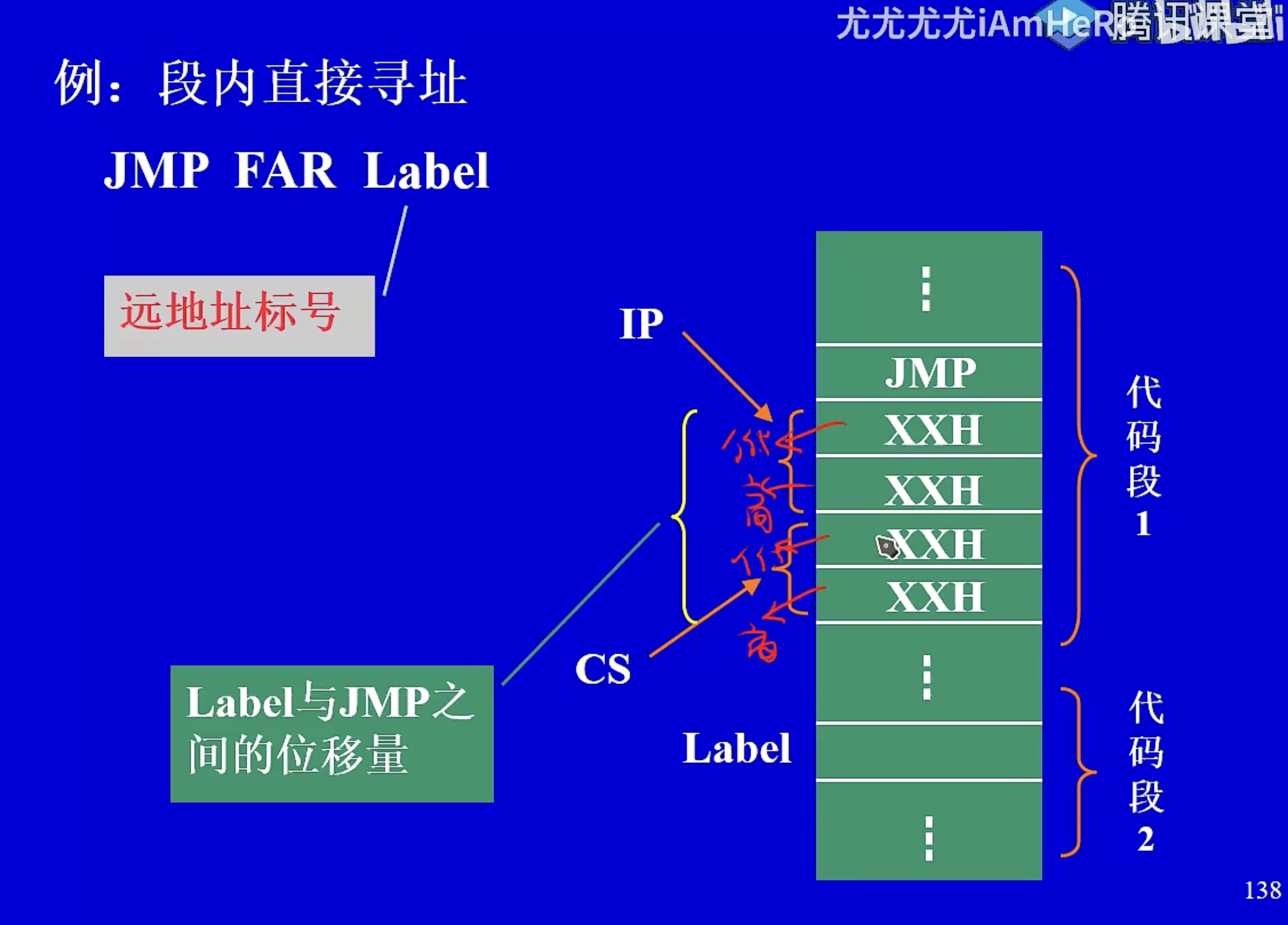

段间直接转移：JMP FAR PTR OP
IP<—OP的段内偏移地址。
CS<—OP的段地址。
段间间接转移：JMP DWORD(双字属性运算符，也就是4字节) PTR OP
前两个单元为偏移地址，后两个单元为段地址。
JMP 2000H:1000H 段间直接寻址
JMP FAR PTR NEXT （NEXT为标号）
JMP DWORD PTR [DI]; 以[DI]为地址去寻找四字节单元，送入CS和IP，高高低低原则。
调用和返回指令
调用指令

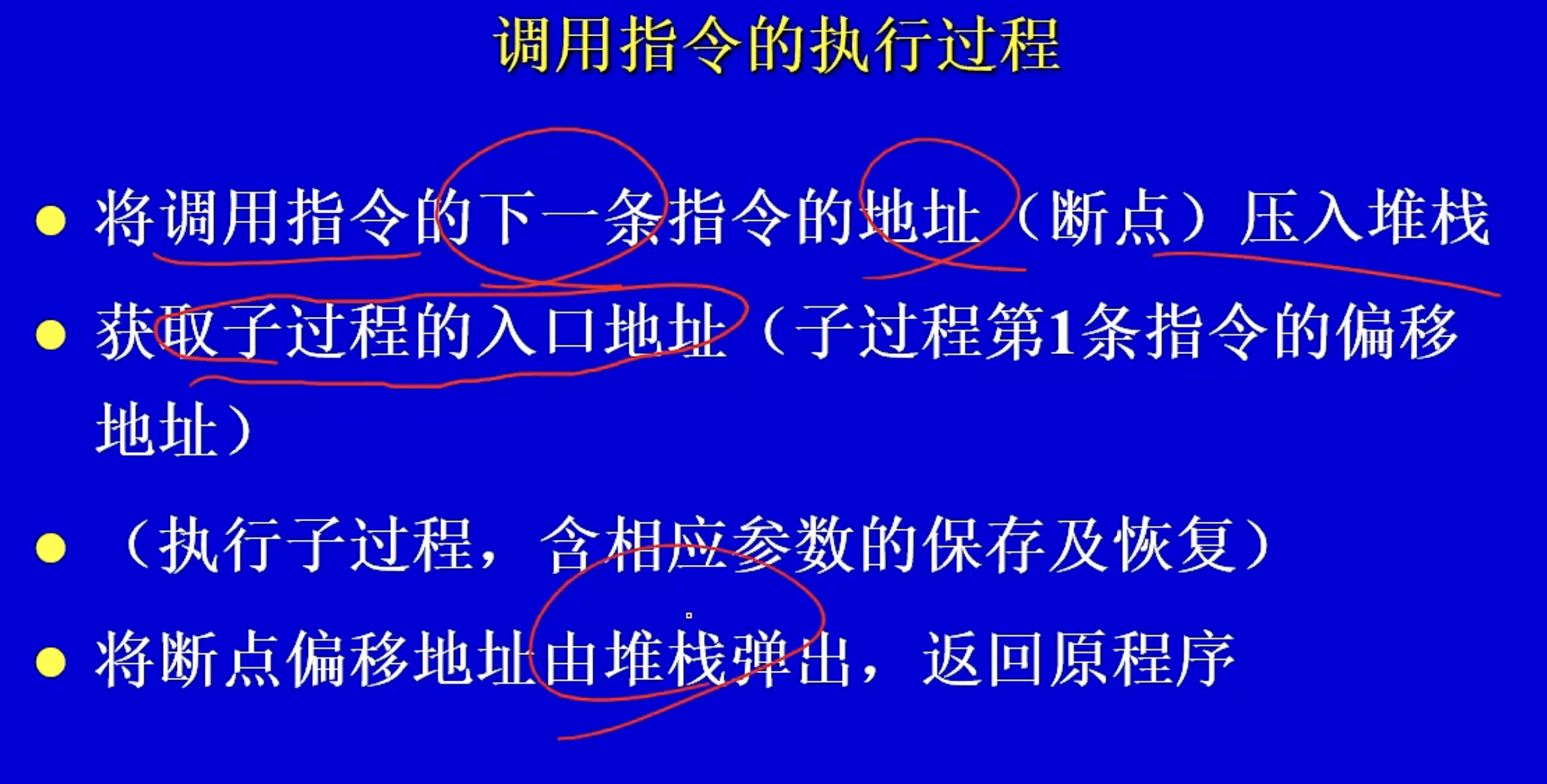

调用指令的执行过程

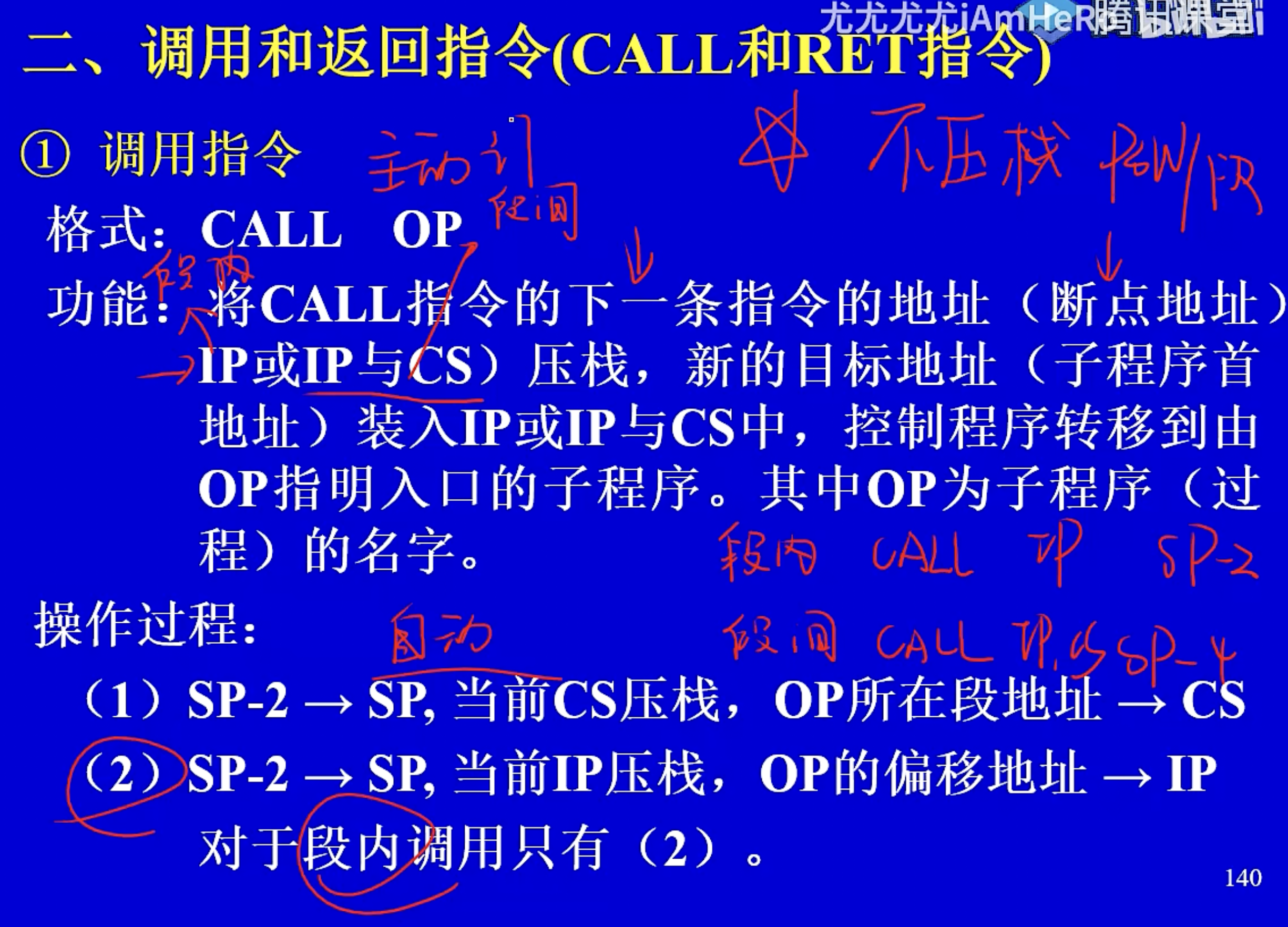

调用指令：
格式：CALL OP （主动调用；压栈） 将CALL指令的下一条指令的地址(断点地址IP或IP与CS)[分段内和段间]压栈，新的目标地址(子程序首地址)装入IP或IP与CS中，控制程序转移到由OP指明入口的子程序。其中OP为子程序(过程)的名字。
操作过程：
- SP-2—>SP，当前CS压栈，OP所在段地址—>CS
- SP-2—>SP，当前IP压栈，OP的偏移地址—>IP
对于段内调用只有(2)—IP压栈。

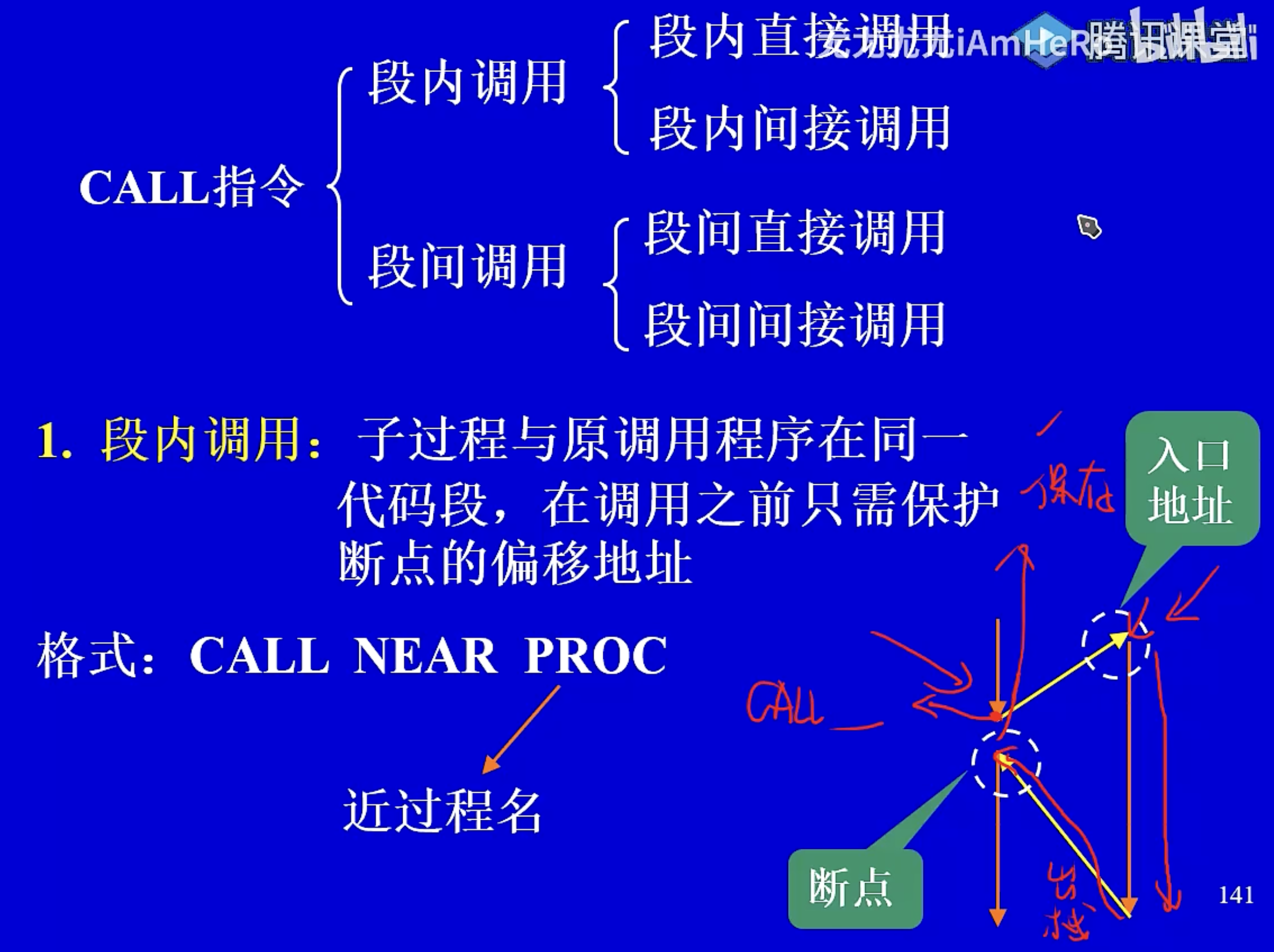

段内调用
段内调用：在同一代码段，在调用前只需保护断电的偏移地址。只压IP。
格式：CALL NEAR PROC 子过程名字
例：CALL TIMRE —直接调用；CALL WORD PTR[SI]—间接调用（SI为地址）

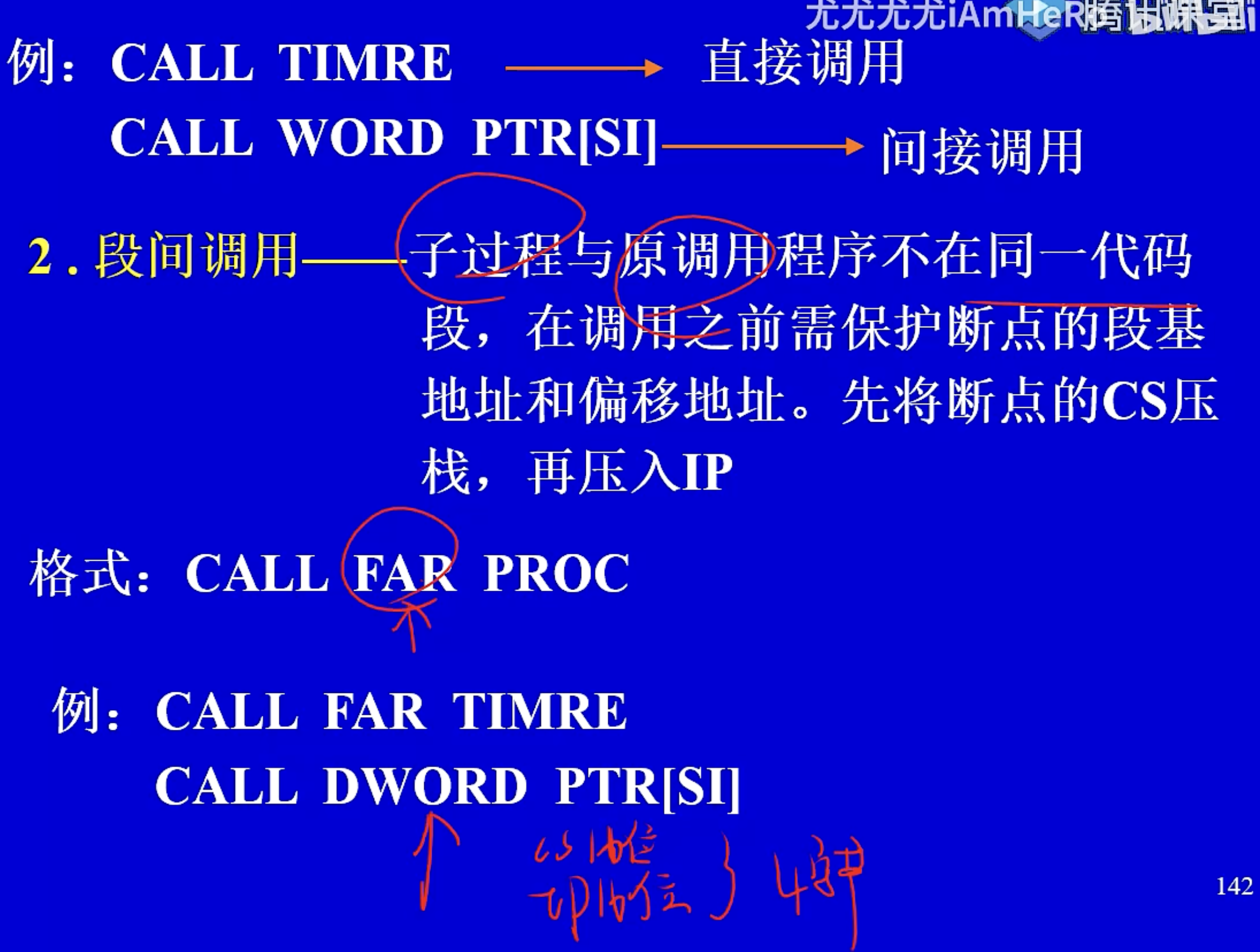

段间调用
段间调用：在不同代码段，在调用前保护段基地址和偏移地址，先将断点的CS压入栈，再压入IP。
格式：CALL FAR PROC 子过程名字
例：CALL FAR TIMRE —直接调用；CALL DWORD PTR[SI] —间接调用（因为CS16位、IP16位，所以需要4字节）

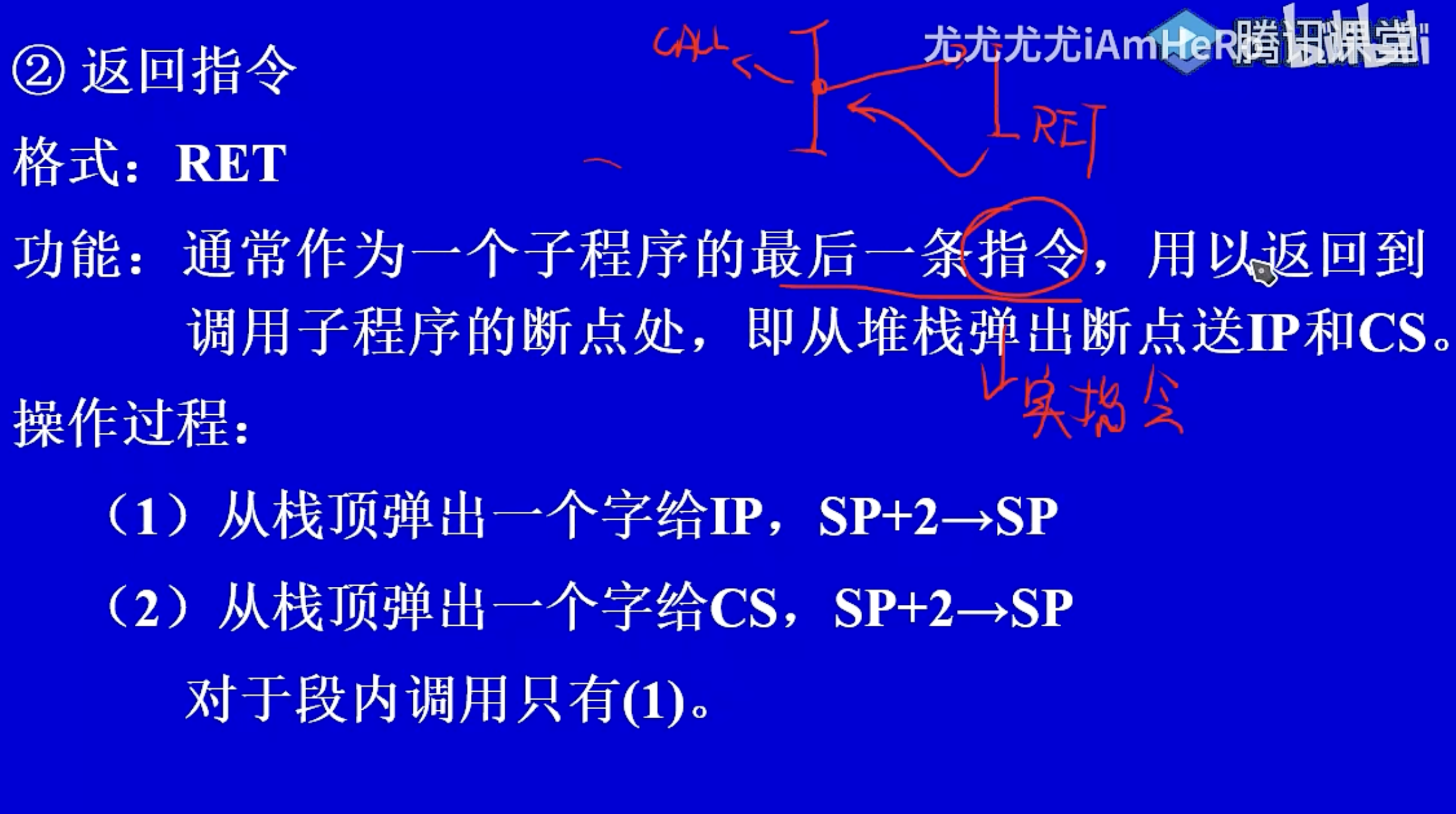

返回指令
返回指令：在主程序是CALL指令，在子程序里返回是RET指令。是子程序的最后一条指令（实指令）用以返回到调用子程序的断点处。
格式：RET
操作过程：
- 从栈顶弹出一个字给IP，SP+2—>SP
- 从栈顶弹出一个字给CS，SP+2—>SP
对于段内调用只有(1)。

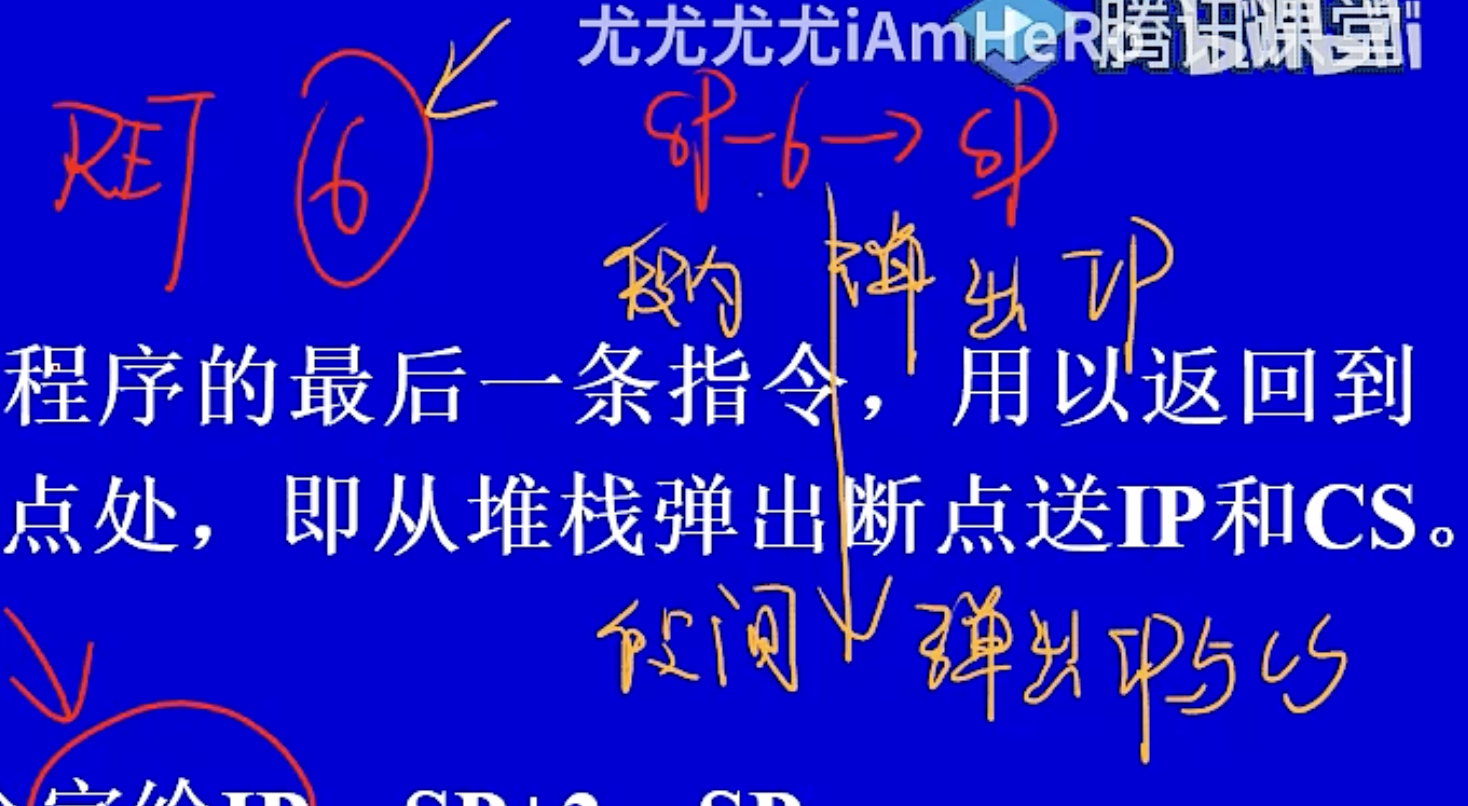

此例题是先弹出6个单元，再执行RET操作。

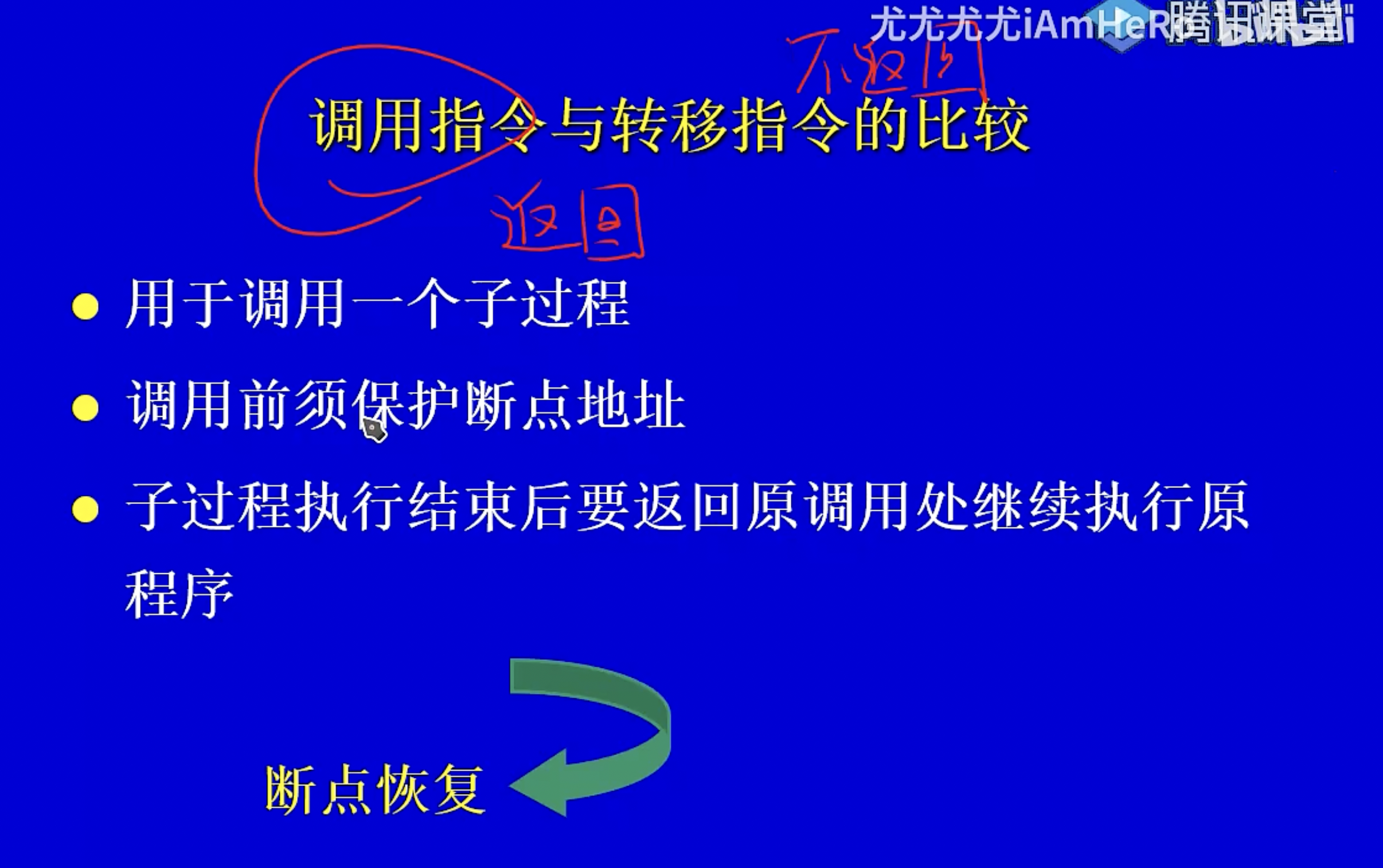

调用指令与转移指令的比较
调用指令需要返回；转移指令不返回。
