微机原理 th-寻址方式以及转移类指令2

微机原理

第三章

转移类指令

(有)条件转移指令

对于无符号数

A—大于、B—小于、E—等于、N—NOT

一般紧跟于指令之后，例如：
CMP AX,BX
JA NEXT
意思就是如果AX大于BX那就跳转到NEXT，否则顺序执行。(只适用于无符号数比较)

对于有符号数

G—大于、L—小于，同上例，JG NEXT，但只适用于有符号数比较。

对于标志位

JNS—SF=0、JS—SF=1

例题（*）

这道题可以灵活改动，如改成200个8位或者寻找最小值等。

如果是200位：只需更改CX的值；如果改为最小值，只需改为JB NEXT，MOV MIN； 如果是有符号：只需改动JGE NEXT；如果改为有符号数最小值，只需改为JL NEXT，MOV MIN；

循环控制指令

1. 计数循环
   格式：LOOP 目标标号
   功能：CX-1回送给CX，若CX!=0，循环转移到目标标号，直到CX=0退出循环。

2. 结果为0/相等循环
   格式：LOOPZ/LOOPE 目标标号
   功能：CX-1回送给CX，若CX!=0且ZF=1时，循环转移到～，直到CX=0或ZF=0退出循环。
3. 结果不为0/不相等循环
   格式：LOOPNZ/LOOPNE 目标标号
   功能：CX-1回送给CX，若CX!=0且ZF=0时，循环转移到～，直到CX=0或ZF=1退出循环。
4. 计数为0转移(极少用)
   格式：JCXZ 目标标号
   功能：若CX=0（ZF=1）时，则转向目标标号，否则顺序执行。

处理器控制指令

1. 标志操作指令
   CMC—CF置反
   这些指令只影响与其相关的标志位。

1. CPU控制指令
   （1）处理器暂停指令 HLT
   （2）处理器等待指令 WAIT
   （3）处理器交权指令 ESC EXTOPCD，OP源
   （4）空操作指令 NOP（延时用，什么都不会操作）

输入输出指令

8086独立编址，所以有两种寻址方式，即直接寻址和间接寻址。

直接寻址范围00H—0FFH；因为间接寻址范围为0000H—0FFFFH共64k个端口，所以间接寻址时，只能用DX作间址寄存器。

1. 输入指令
   格式：IN 累加器，端口
   功能：把一个字节/字 由输入端口传送到AL/AX中。
   例如：IN AL，21H；此处的端口范围是00H—0FFH或者只能是DX，且累加器只能是AL或者AX；MOV DX，201H是因为超出了0FFH。
   IN AX，DX；AX为数据，DX为地址。
2. 输出指令
   格式：OUT 端口，累加器（与输入相反）
   功能：把AX中的16位数或AL中的8位数输出到指定端口。
   例：OUT 22H，AL；MOV DX，511H；IN DX，AX；

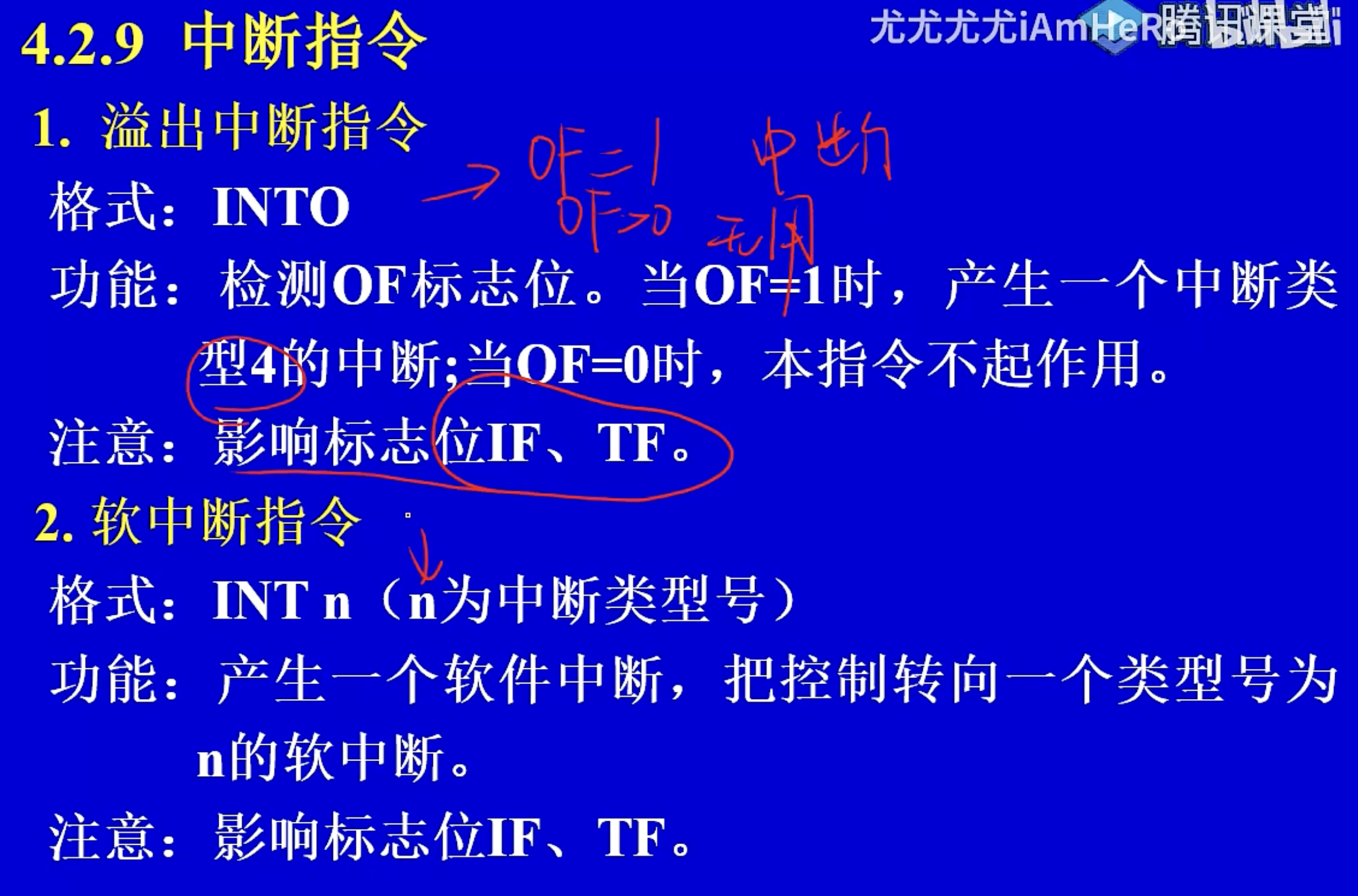

中断指令

1. 溢出中断指令（影响标志位IF、TF）
   格式：INTO
   功能：检测OF标志位，当OF=1，产生一个中断类型4的中断；当OF=0，无用。
2. 软中断指令（影响标志位IF、TF）
   格式：INT n（n为中断类型号）（中断类型号是8086给出的）
   功能：产生一个软件中断，把控制转向一个类型号为n的软中断。
3. (*)中断返回指令（影响所有标志位）
   格式：IRET
   功能：让CPU执行完中断服务程序后，正确返回原程序的断点处。
   IRET必返回IP、CS、FR。RET只返回IP或IP和CS。
