微机原理 f4-存储器基本知识

微机原理

第四章

存储器基本知识

编址方式(*)

统一编址和独立编址

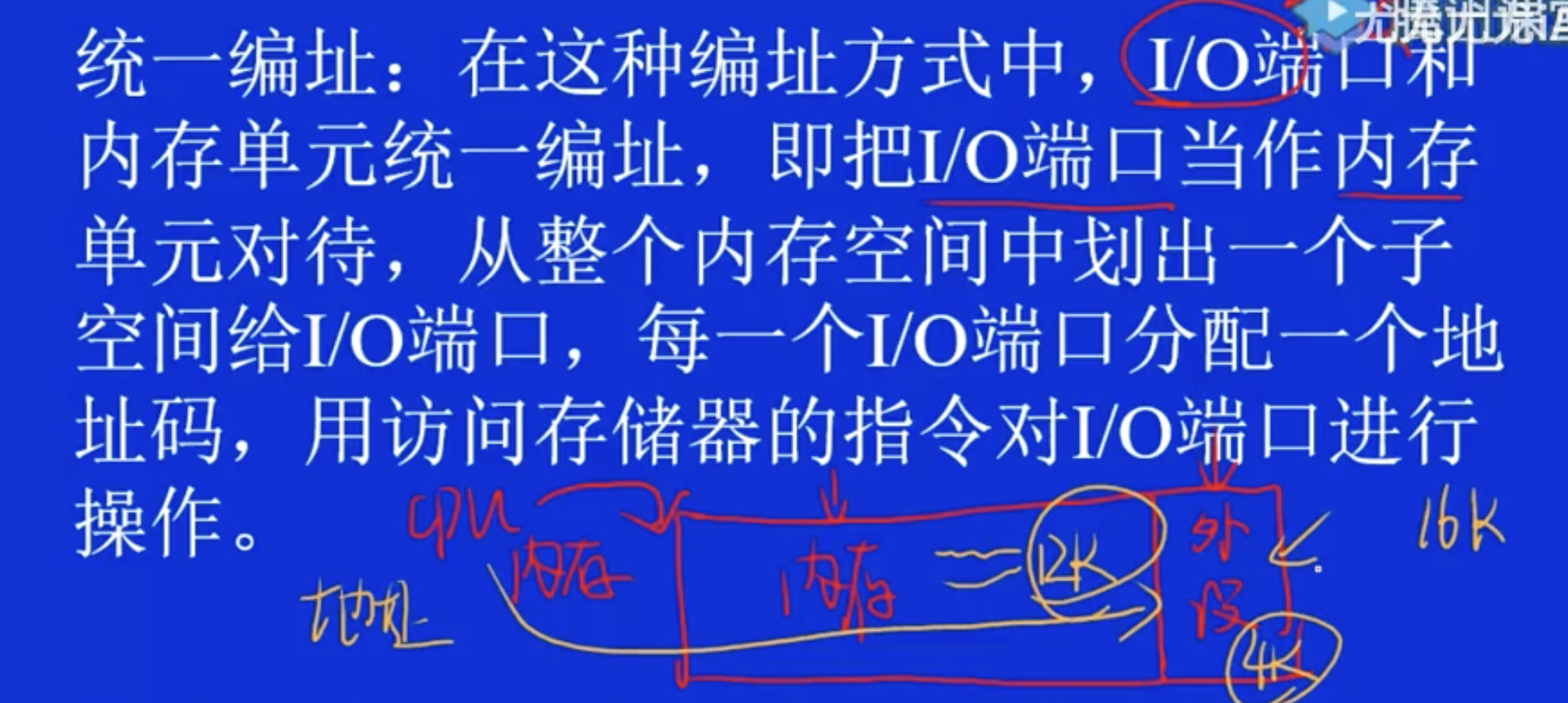

统一编址：即把I/O端口当作内存单元来对待，内存空间划出一部分给I/O端口，只有地址不同。

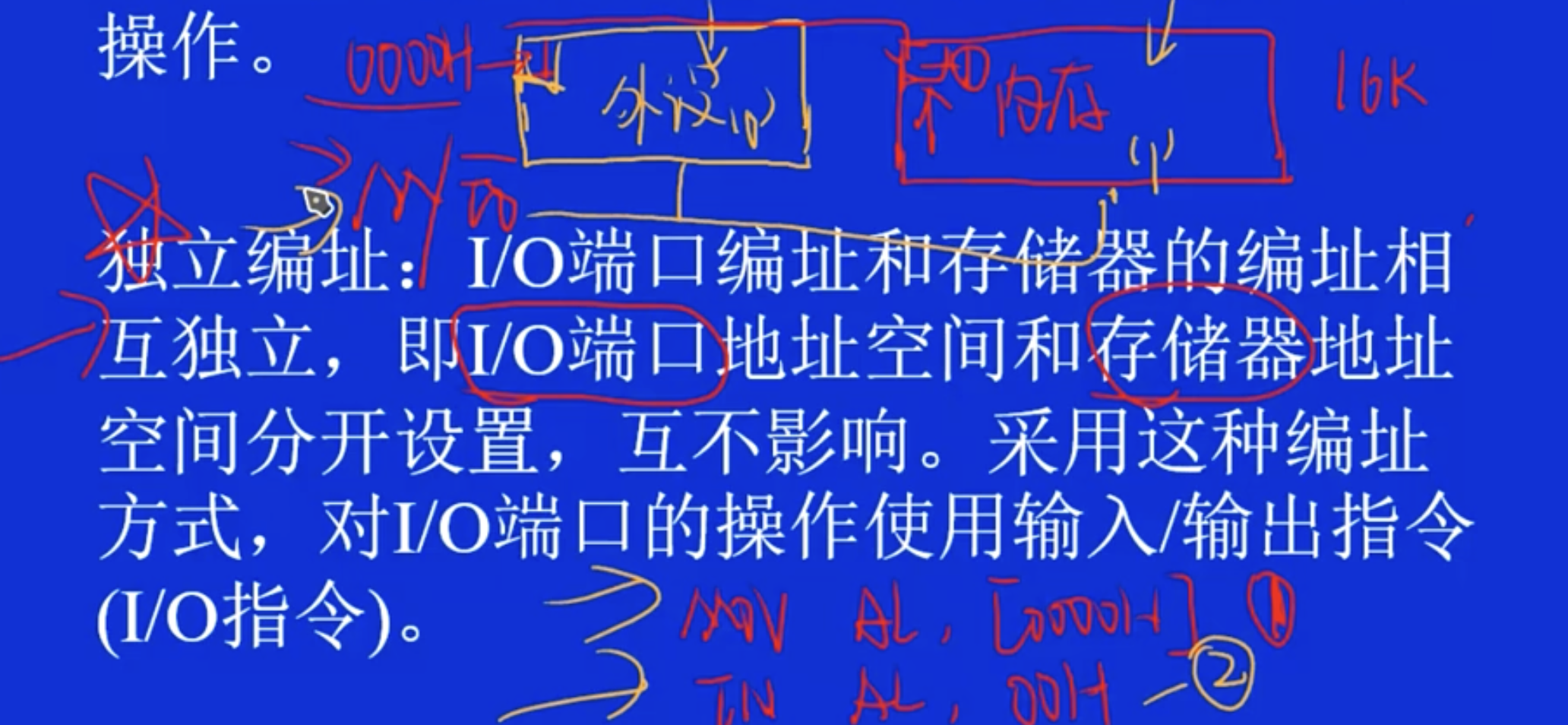

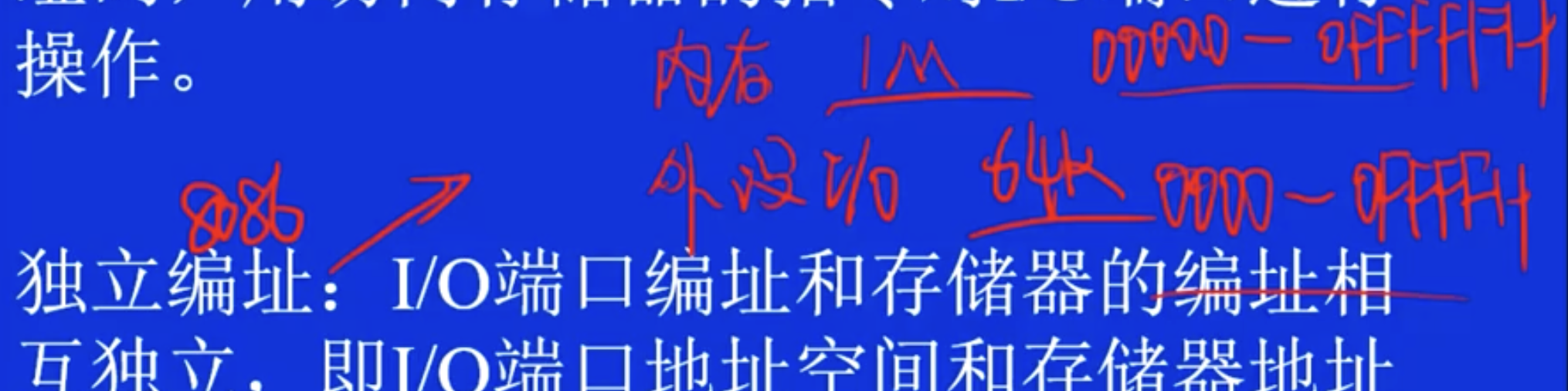

独立编址(8086采用)：I/O端口和存储器相互独立，通过M/IO非来连接两个端口，指令不同，地址可相同，分开设置，互不影响。

8086内存空间为1M，I/O空间为64k。

统一编址的优缺点

统一编址的优点：

1. I/O端口因为和内存共用一个空间，所以数目几乎不受限制。
2. 访问时只看地址就能区分出是I/O或者内存，所以数据处理能力强。
3. CPU可以省略M/IO非。

统一编址的缺点：

1. I/O操作不清晰，因为内存和I/O共用一个空间。
2. I/O端口占用了一部分内存空间。
3. 内存的地址位数较多。

独立编址的优缺点

独立编址的优点：

1. 不占用内存空间。
2. 使用I/O指令，程序清晰。
3. 译码电路比较简单。

独立编址的缺点：

只能用专门的I/O指令，也就是IN/OUT，访问端口的方法不如访问存储器的方法多。
例如：MOV AL，[SI]或者[2000H]或者[BX]（实际上有专门的指令更好一点）

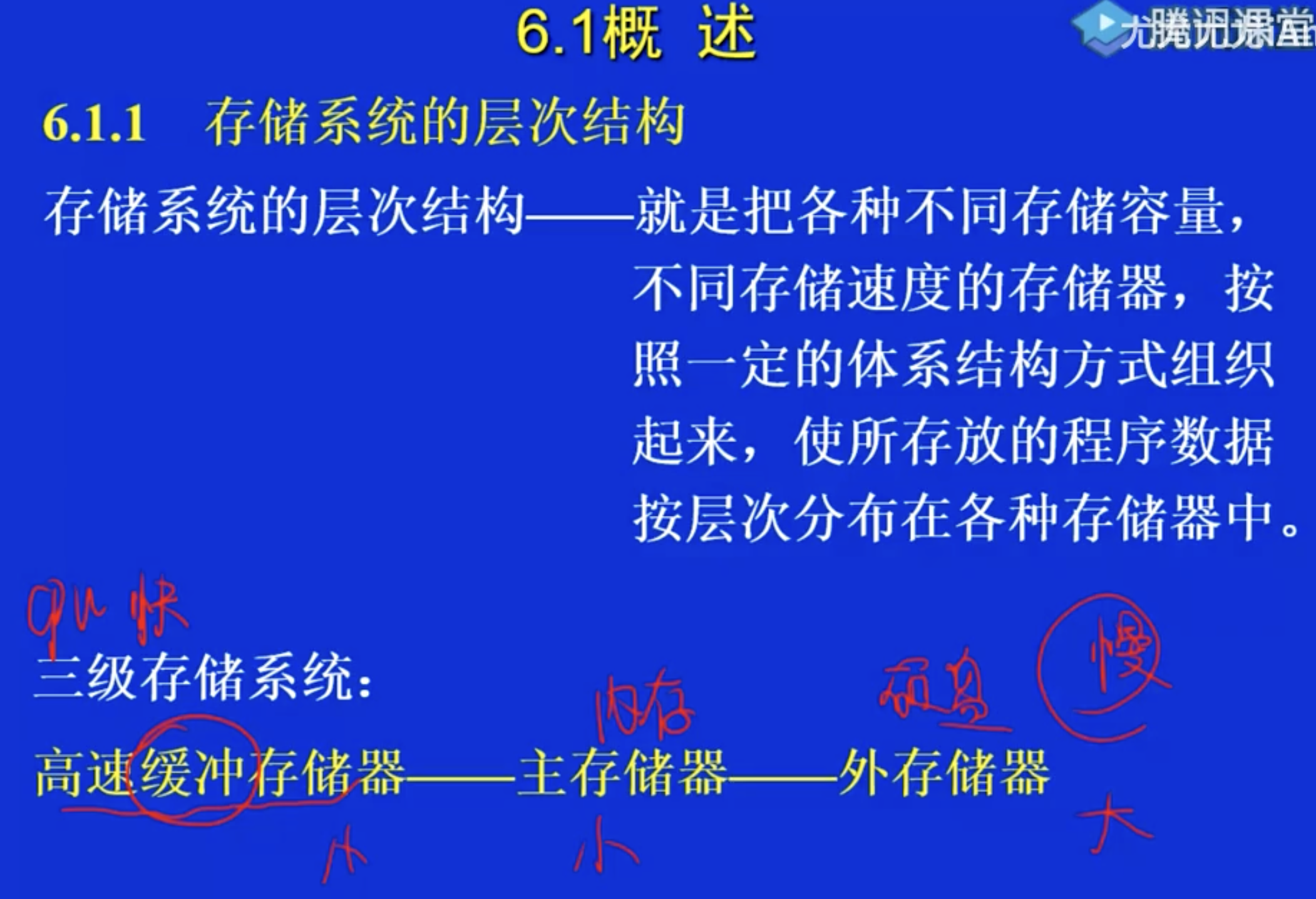

存储系统层次结构

高速缓冲存储器：缓冲内存读来的数据。

主存储器：内存。

外存储器：硬盘。

（靠近CPU的读写快，距离CPU越远的读写慢。容量也是由小到大。）

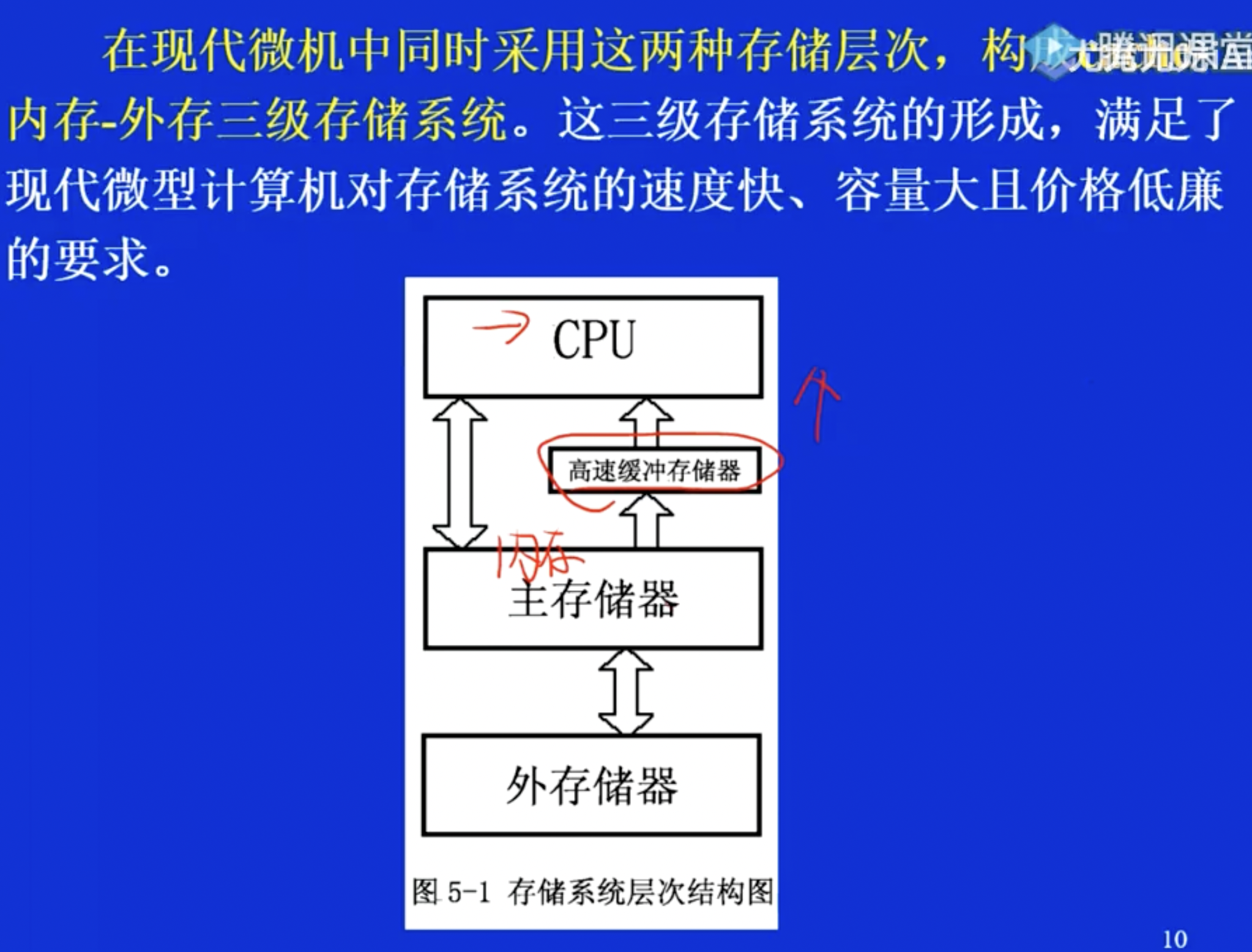

CPU可以通过主存直接读写，当主存比较慢时，需要用主存读到cache再读入CPU。主存可以和外存直接交换数据。

主存储器和外存储器

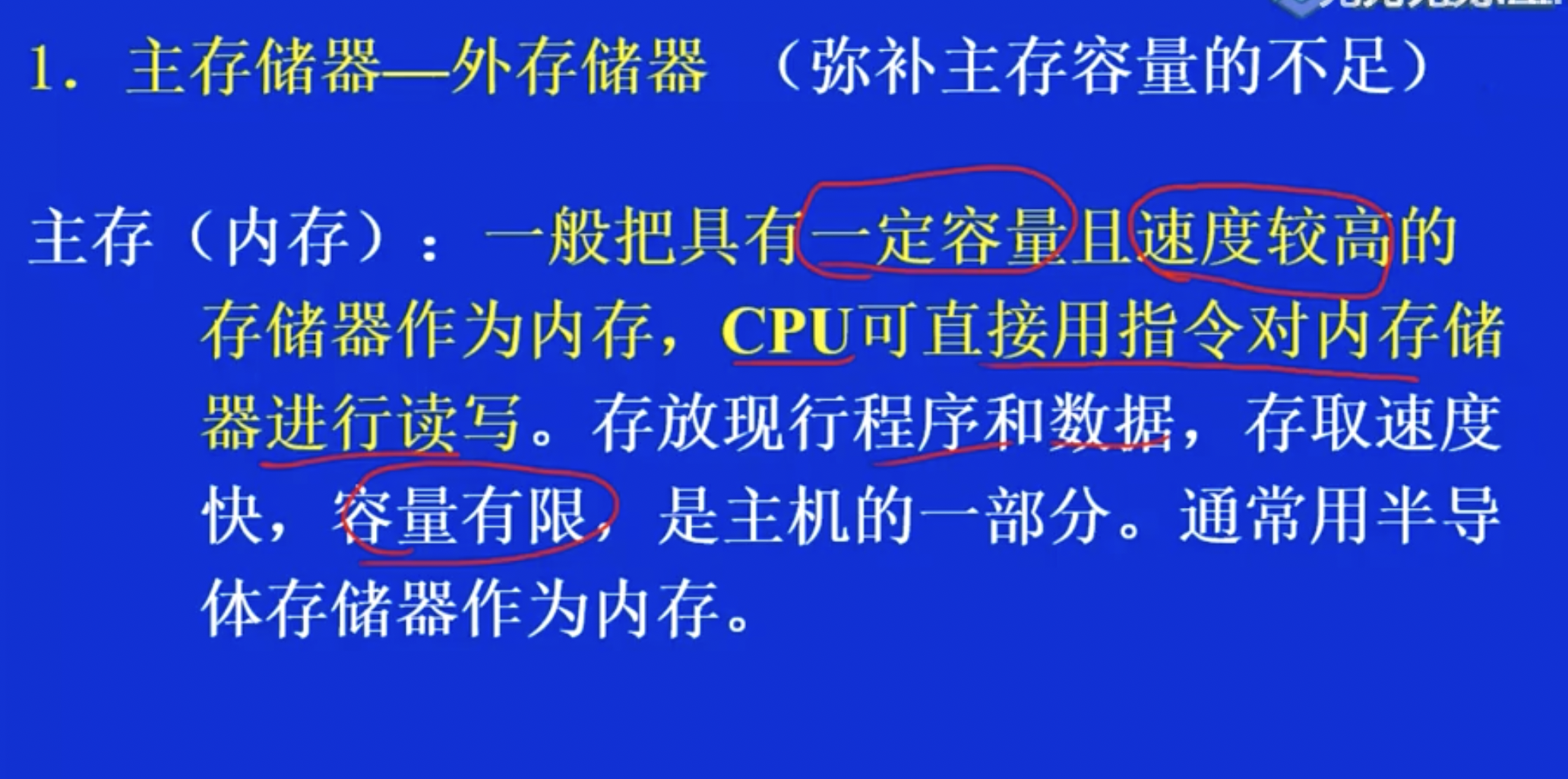

主存即内存：一般把具有一定容量且速度较高的存储器作为内存，CPU可直接用指令对内存储器进行读写。存取速度快，容量有限。

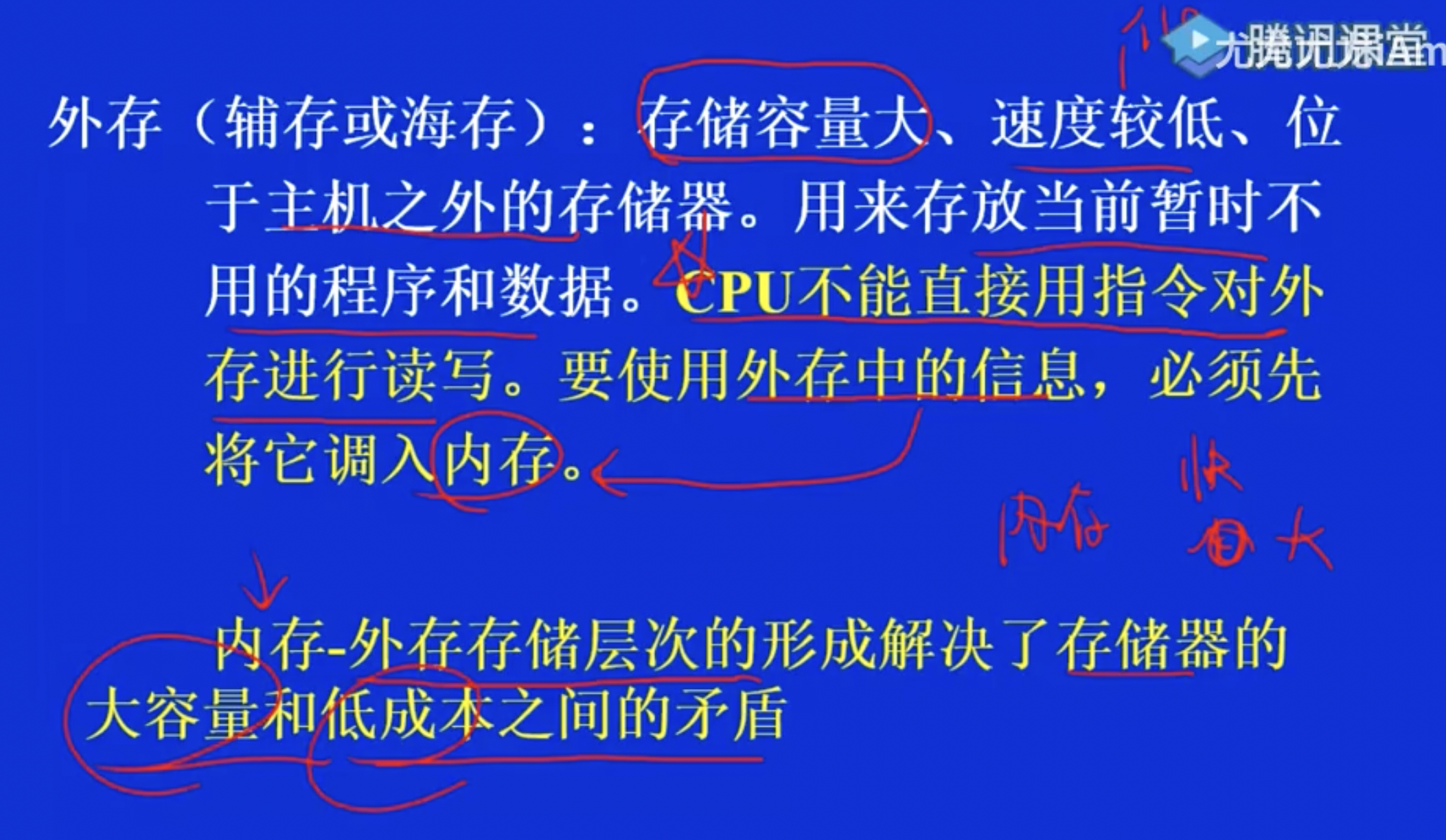

外存（辅存或海存）：存储容量大、速度较低、位于主机之外的存储器，CPU不能直接用指令对外存进行读写，必须先将它调入内存。

内存—外存存储层次的形成解决了存储器的大容量和低成本之间的矛盾。

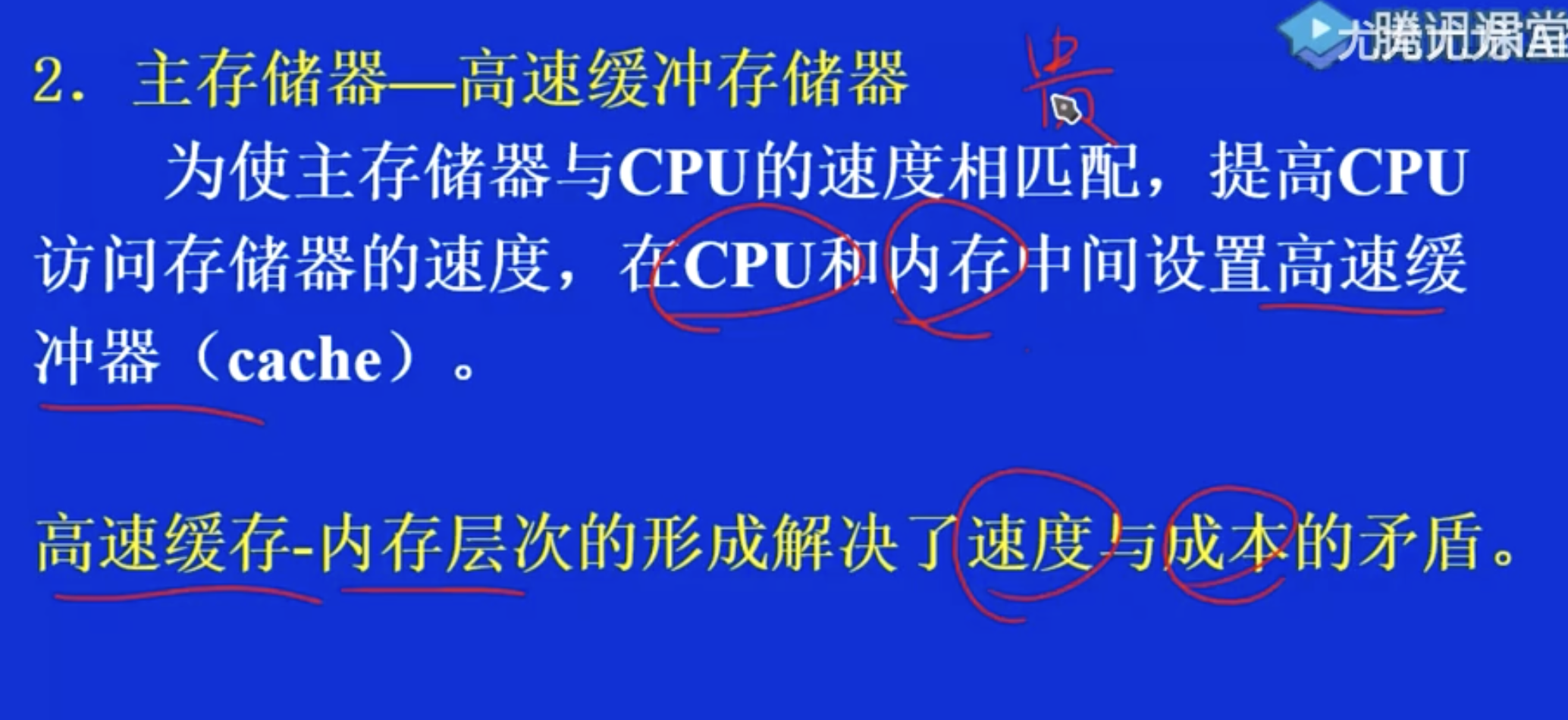

主存储器和高速缓冲存储器

高速缓冲存储器：为使主存和CPU的速度相匹配，提高CPU访问存储器的速度，在CPU和内存中间设置高速缓冲器。

高速缓存—内存层次的形成解决了速度与成本的矛盾。

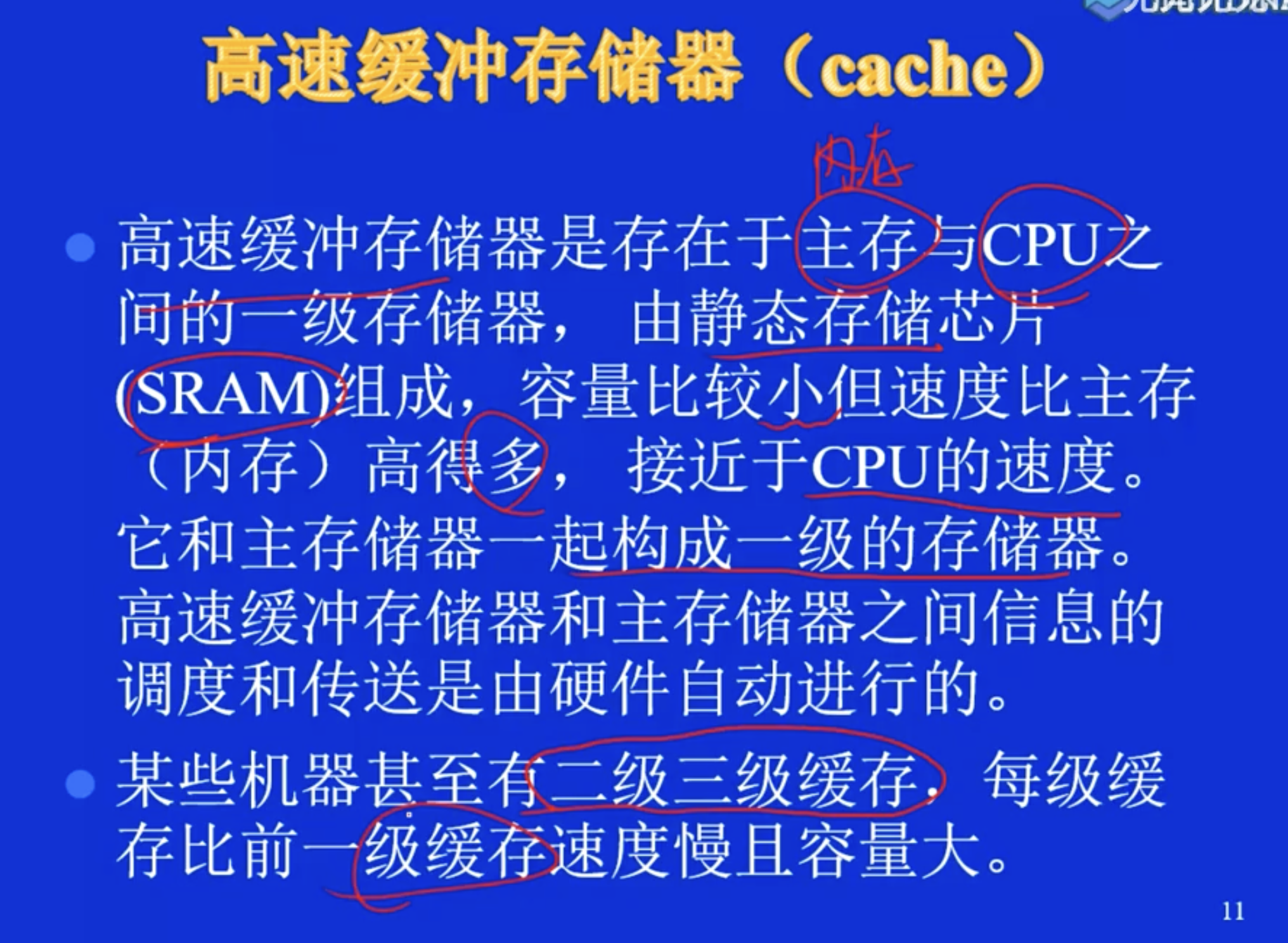

什么是高速缓冲存储器(cache)

高速缓冲存储器是存在于内存和CPU之间的一级存储器，由静态存储芯片(SRAM)组成，容量较小但速度比主存高，接近于CPU的速度。和内存一起构成一级的存储器。

某些机器甚至有二级三级缓存，每级缓存比前一级缓存速度慢且容量大。

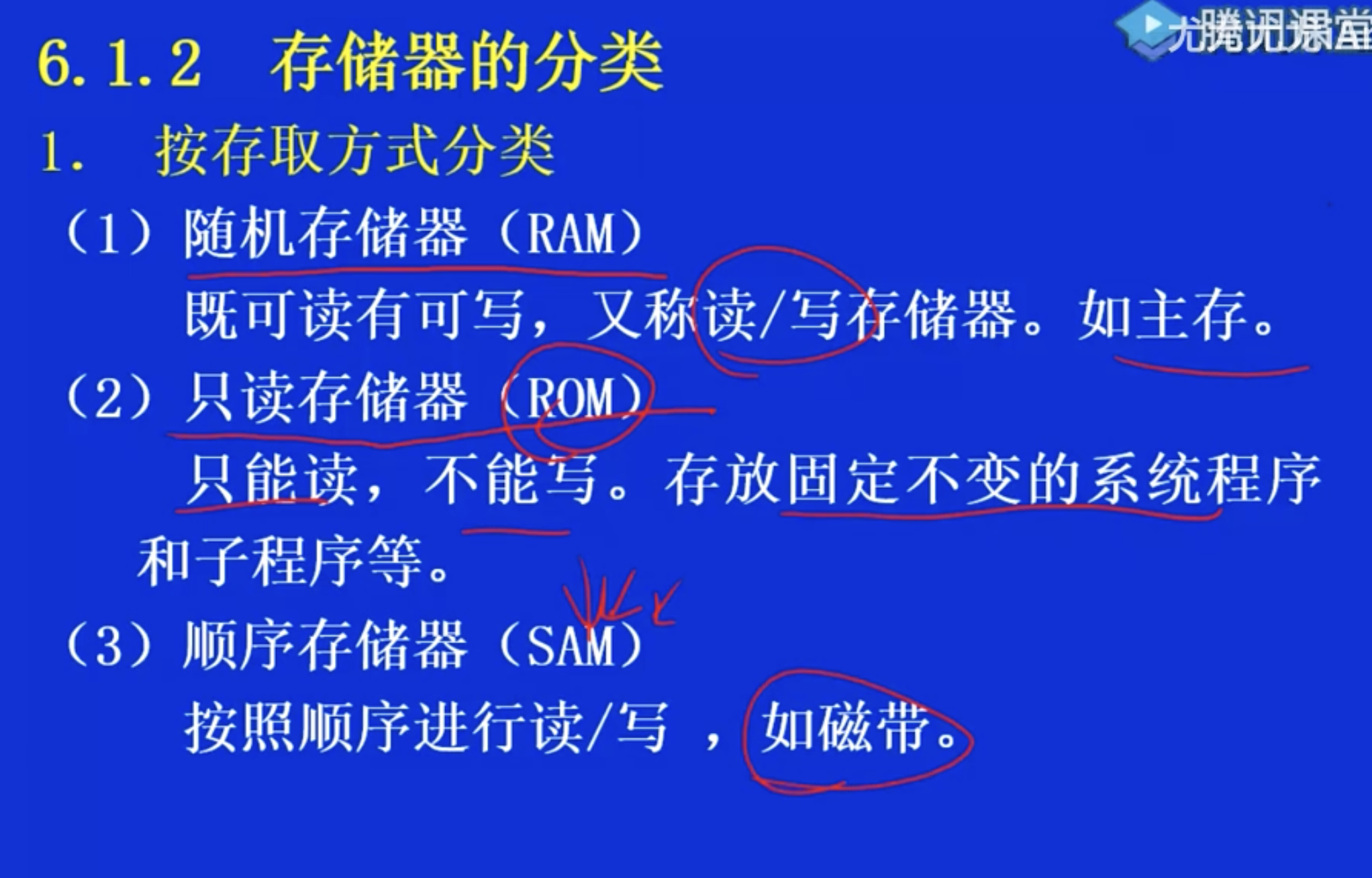

存储器的分类

按存取方式分类：

1. 随机存储器(RAM)
   即可读又可写，又称读/写存储器。如主存。
2. 只读存储器(ROM)
   只能读，不能写。存放固定不变的系统程序。如BIOS。
3. 顺序存储器(SAM)

存储器的基本组成

通过译码电路—矩阵(找取地址)—数据输入和输出都有缓冲—读入写入有控制信号

存储器的技术指标

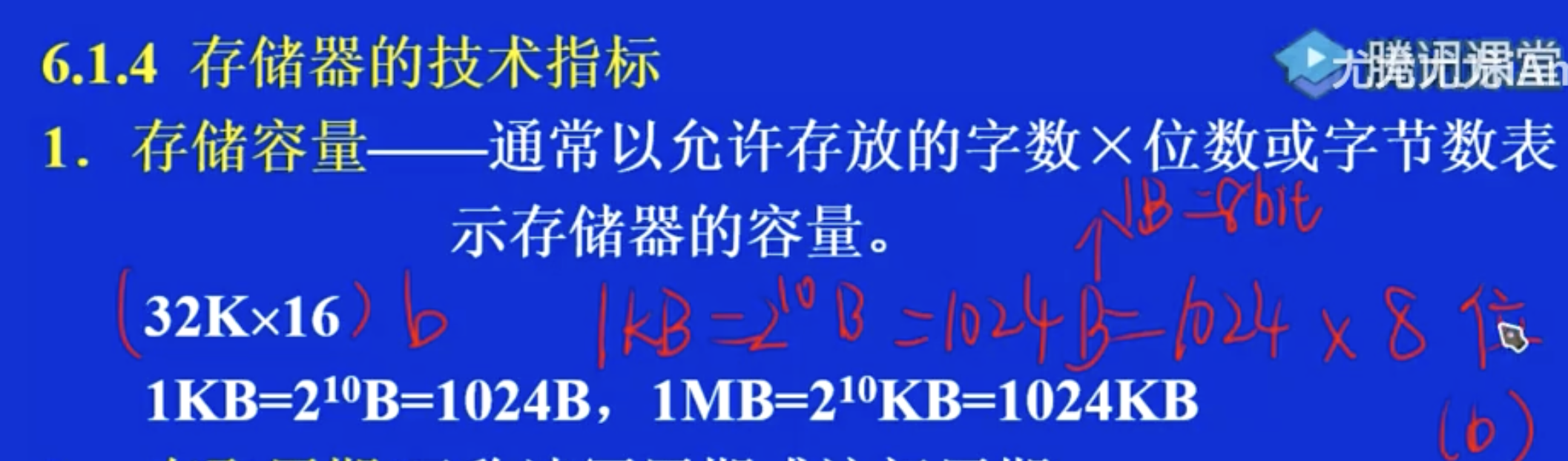

1. 存储容量—以允许存放的字数x位数或字节数表示存储器的容量。
   32Kx16的单位是b，或者32Kx8此处的8是位/b 结果就是32KB，B—字节
   1KB = 2的十次方B = 1024B = 1024x8位(b)

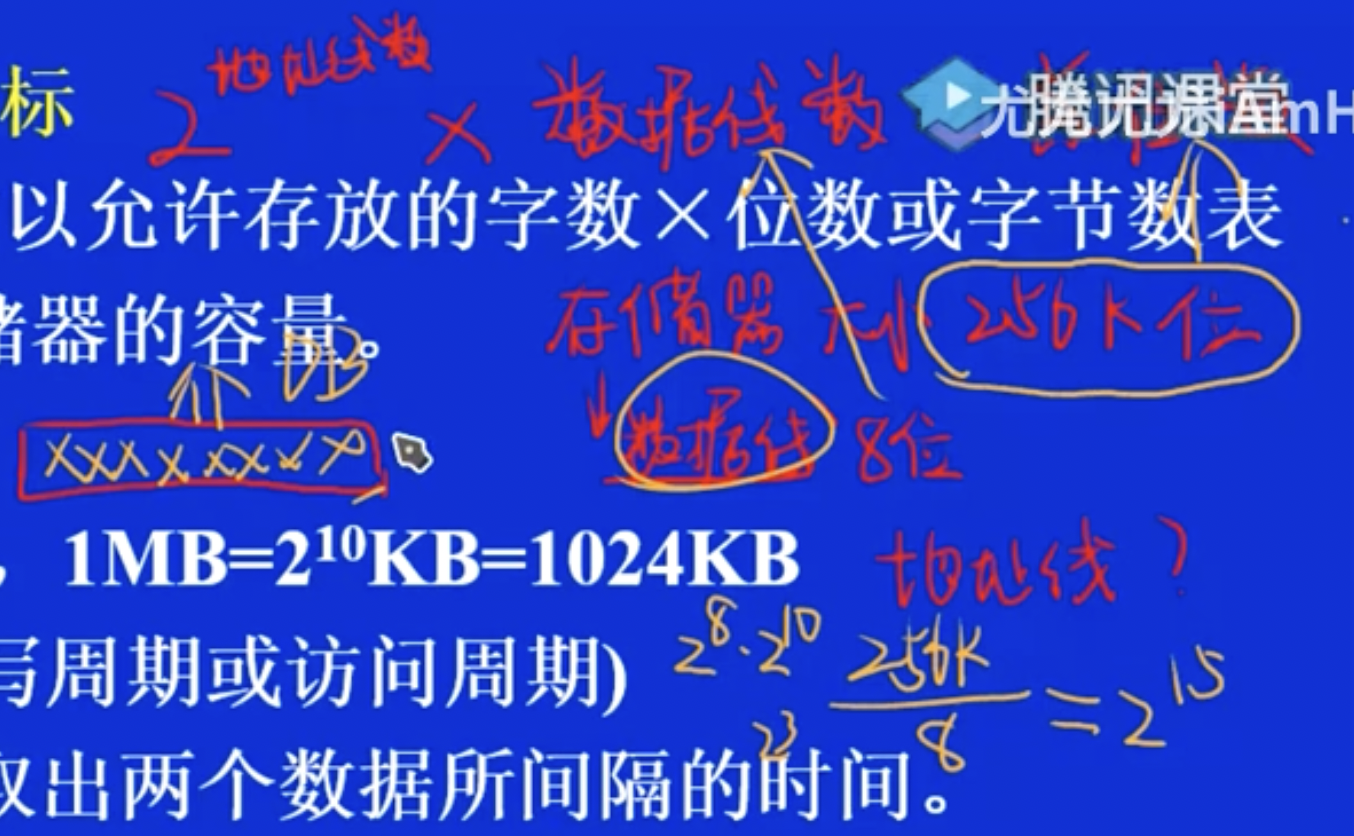

例题

2的地址线数次方x数据线数=总线数
图中：存储器大小 256k位，数据线8位，求地址线。
256k/8 = 2^15^，地址线有15条。

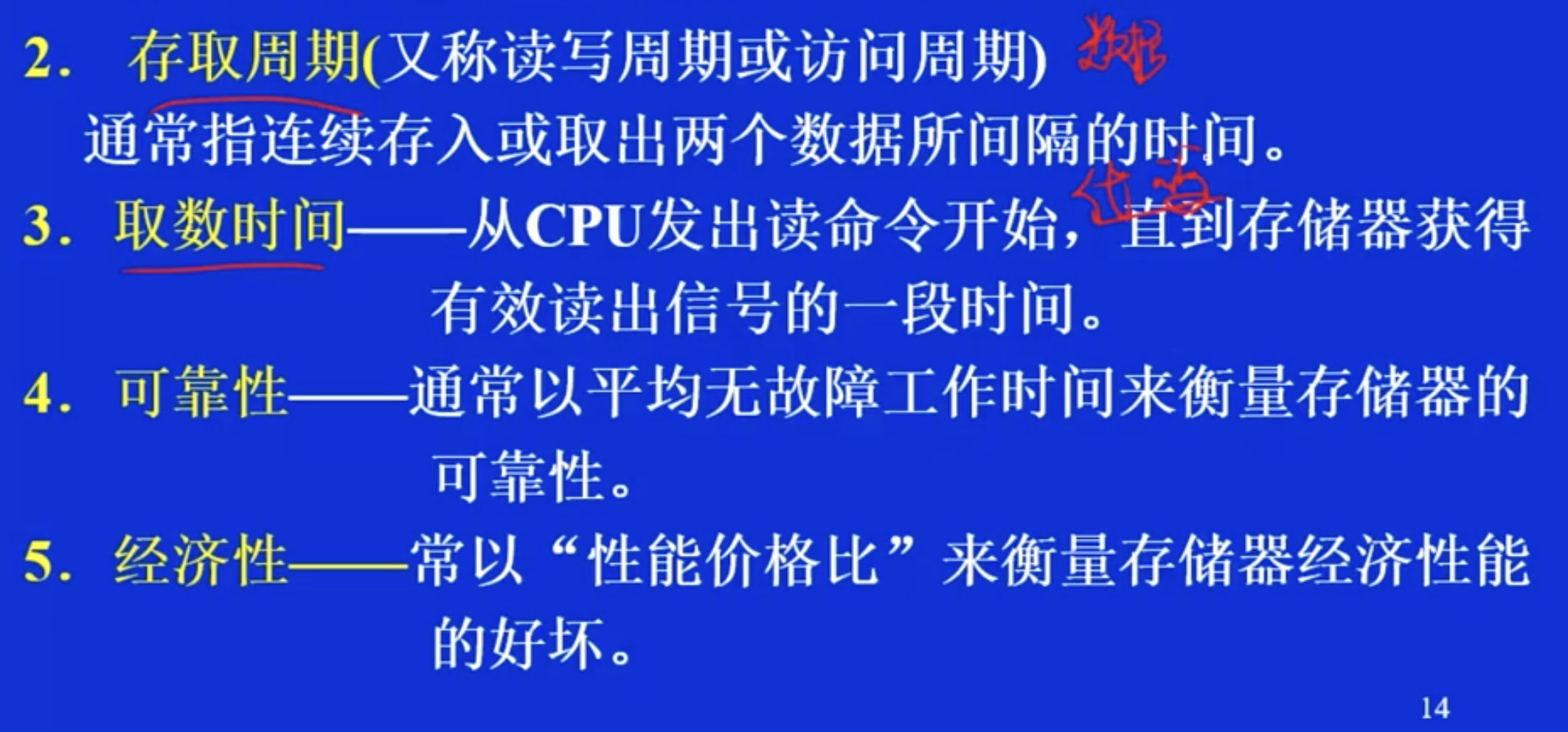

1. 存取周期(数据)（又称读写周期或访问周期）
   通常指连续存入或取出两个数据所间隔的时间。
2. 取数时间(代码)—从CPU发出读命令开始，直到存储器获得有效读出信号的一段时间。
3. 可靠性—通常以平均无故障工作时间来衡量可靠性。
4. 经济性—常以“性能价格比”来衡量经济性能的好坏。
