微机原理 f4-存储器与CPU的连接
微机原理
第四章
存储器与CPU的连接

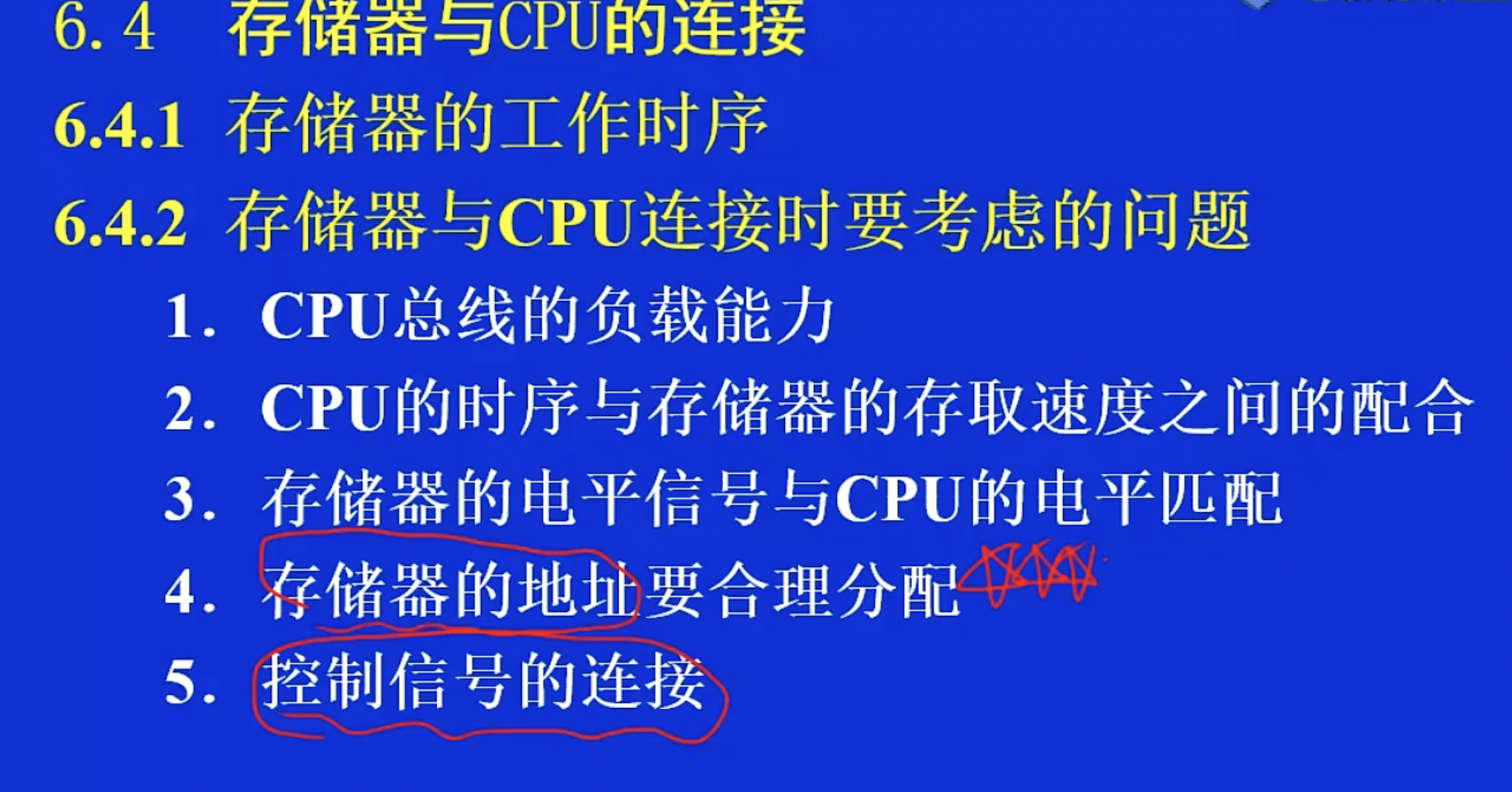

画圈部分为重点内容。

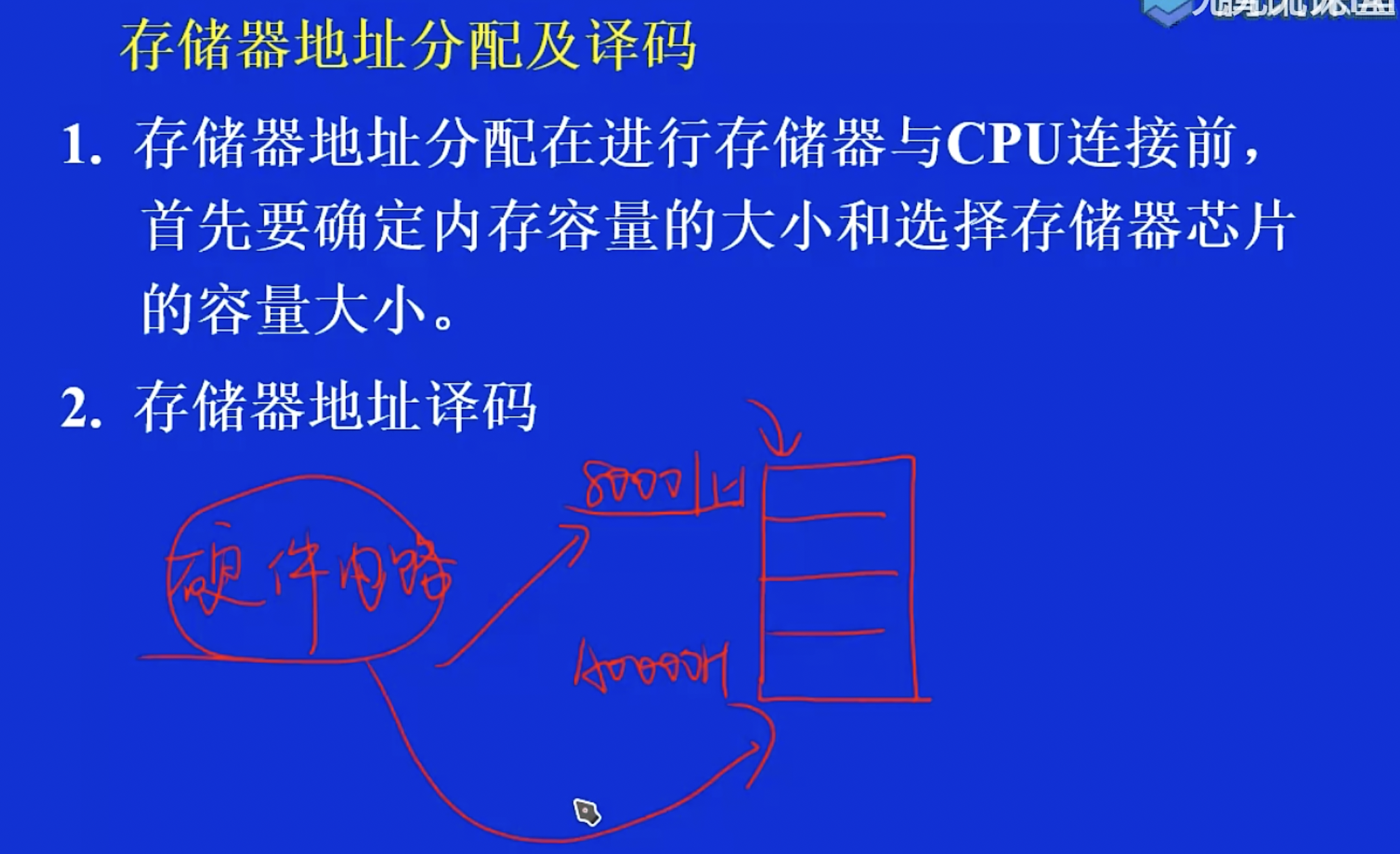

存储器地址分配及译码介绍

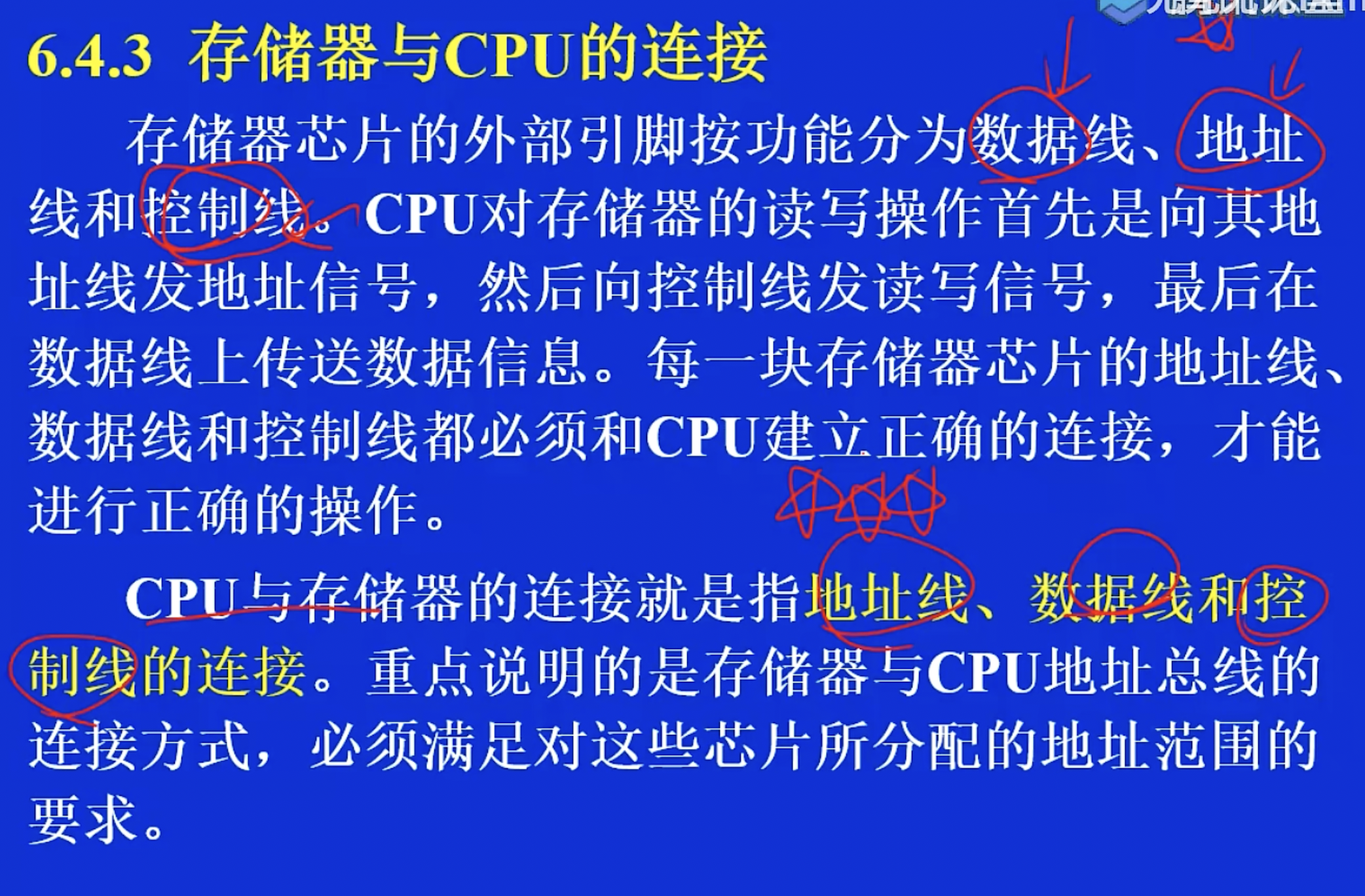

存储器与CPU的连接介绍
其中重点为地址线（片外连接）、数据线、控制线的连接。(地址线为重中之重)

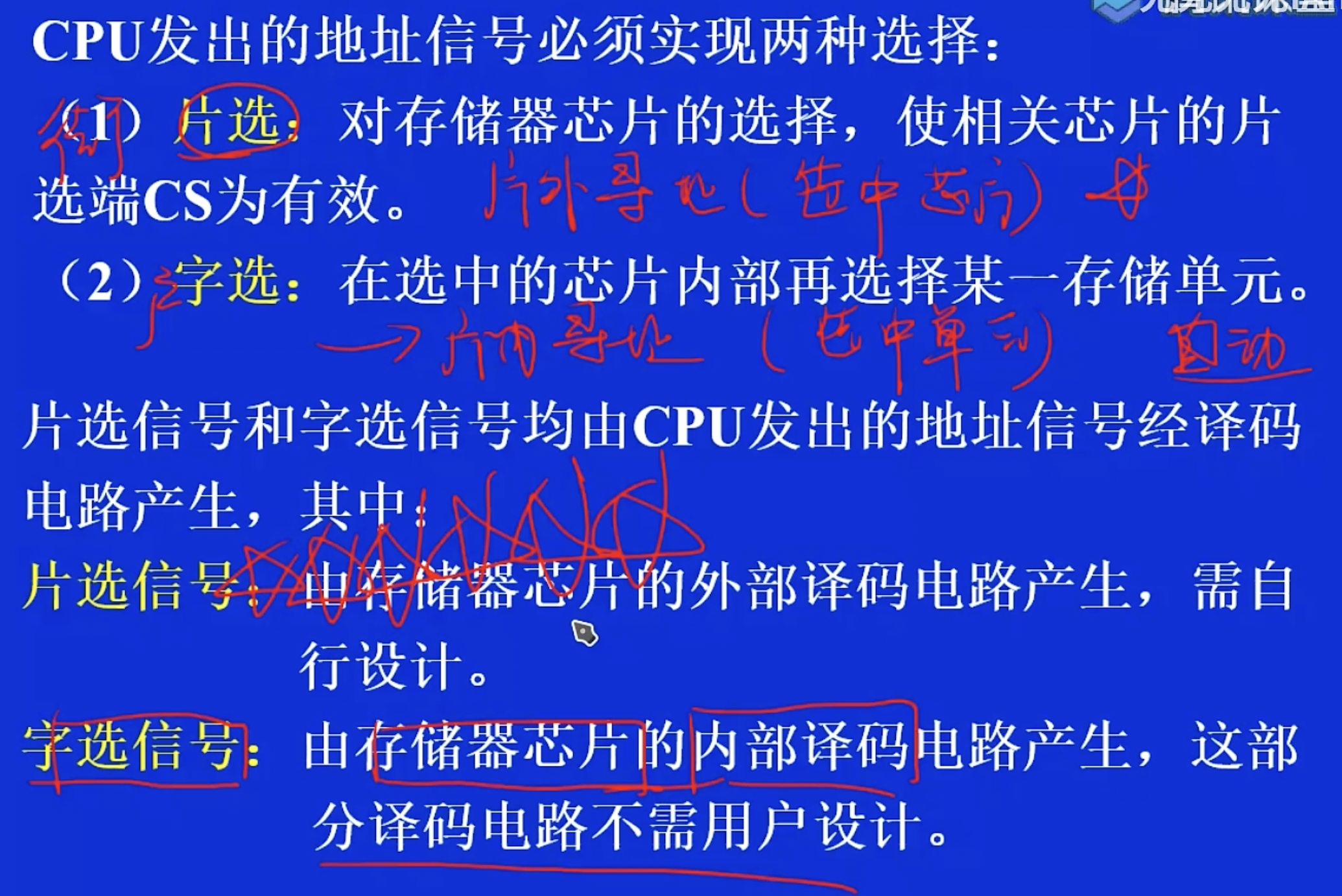

CPU发出的地址信号必须实现两种选择：
- 片选(*)：也叫片外寻址(选中的是芯片)。
- 字选：片内寻址(选中的是单元，且是自动的)。
片选信号和字选信号均由CPU发出的地址信号经译码电路产生其中片选信号比较重要，字选信号不需用户设计。
外部译码电路的两种译码方式

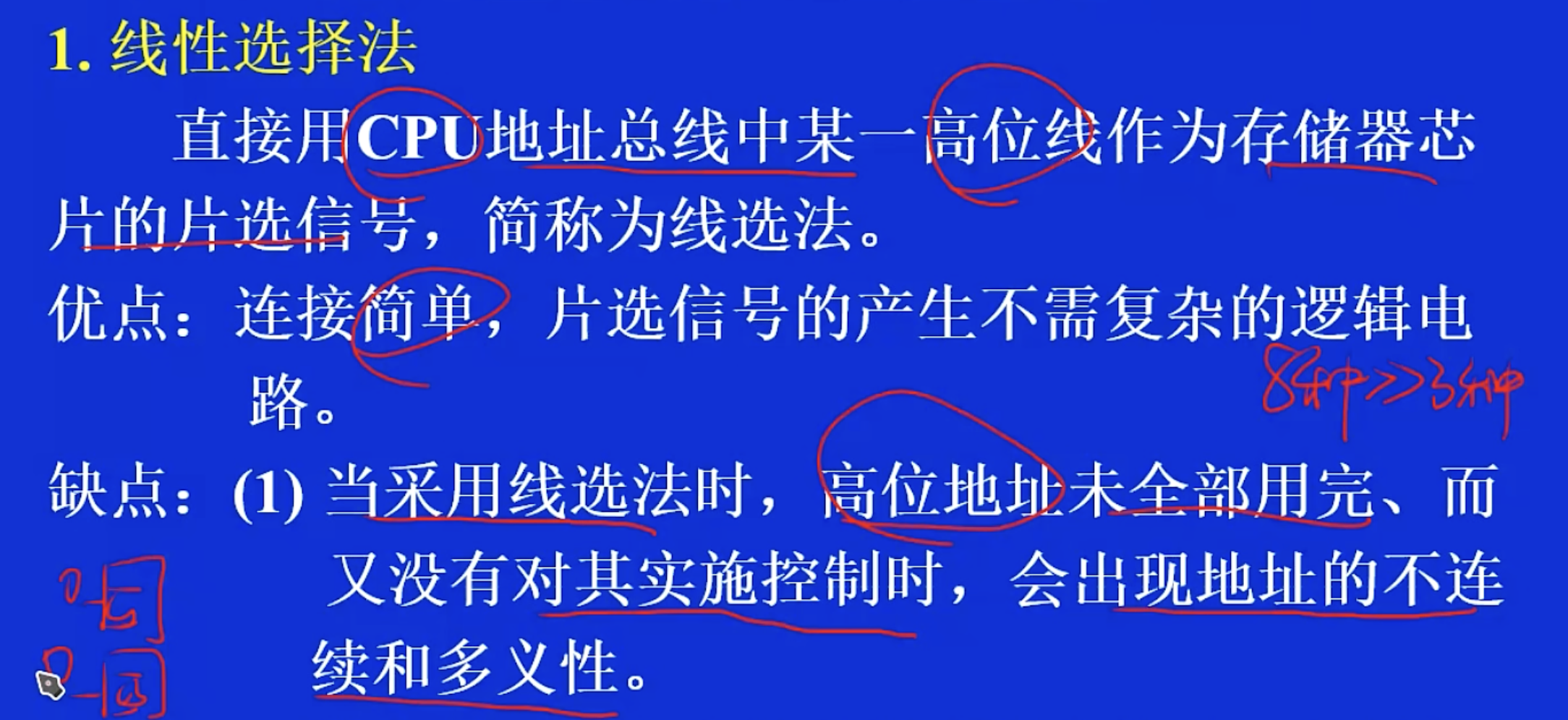

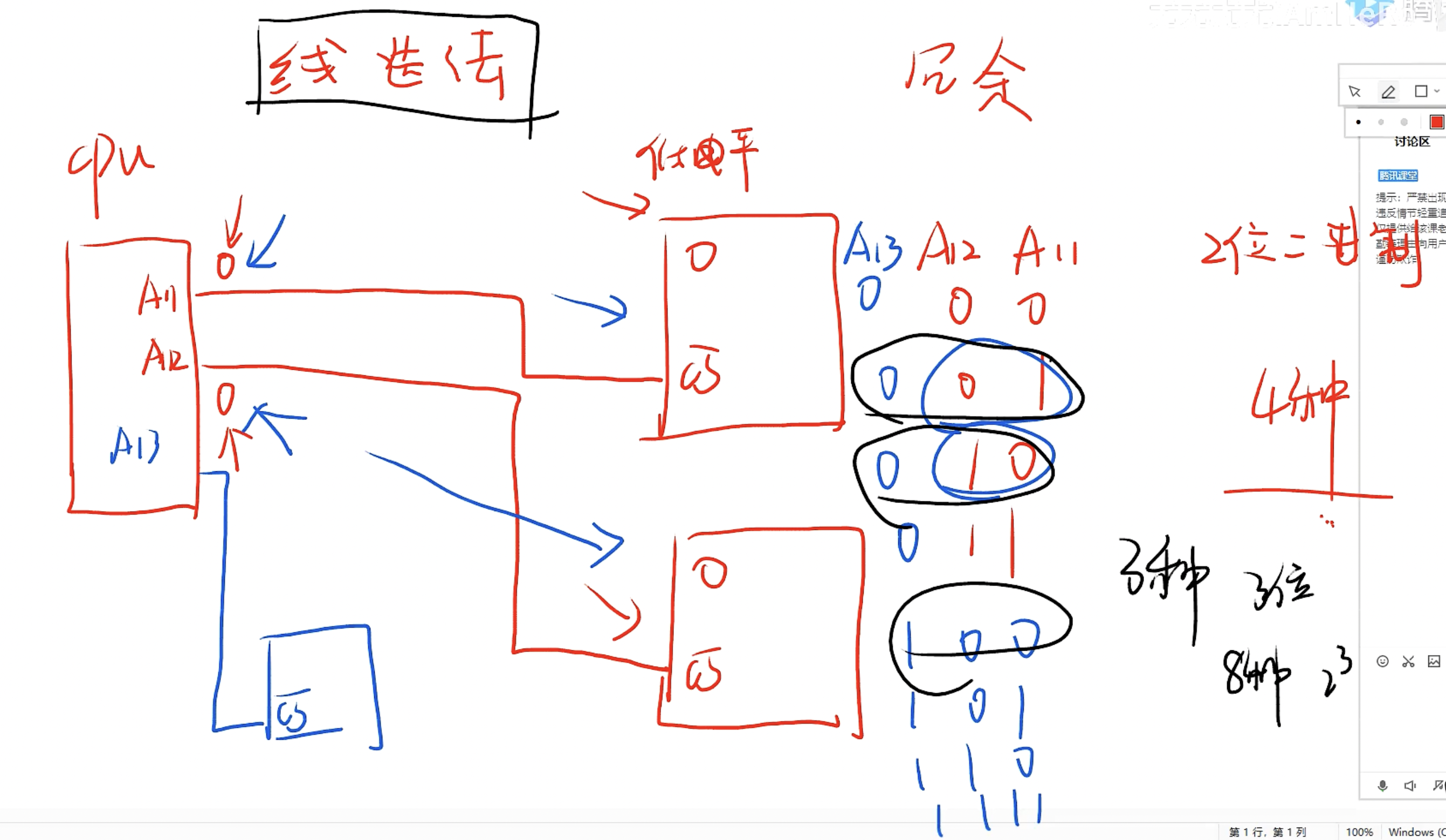

线性选择法(一般不考虑)
优点：连接简单，片选信号的产生不需要复杂的逻辑电路。
缺点：
- （高位线是片外，低内线是片内）高位地址未完全用完，没有控制时，会出现地址的不连接性和多义性。（多义性：两个芯片同样的信号，此时不明确要控制哪个芯片）

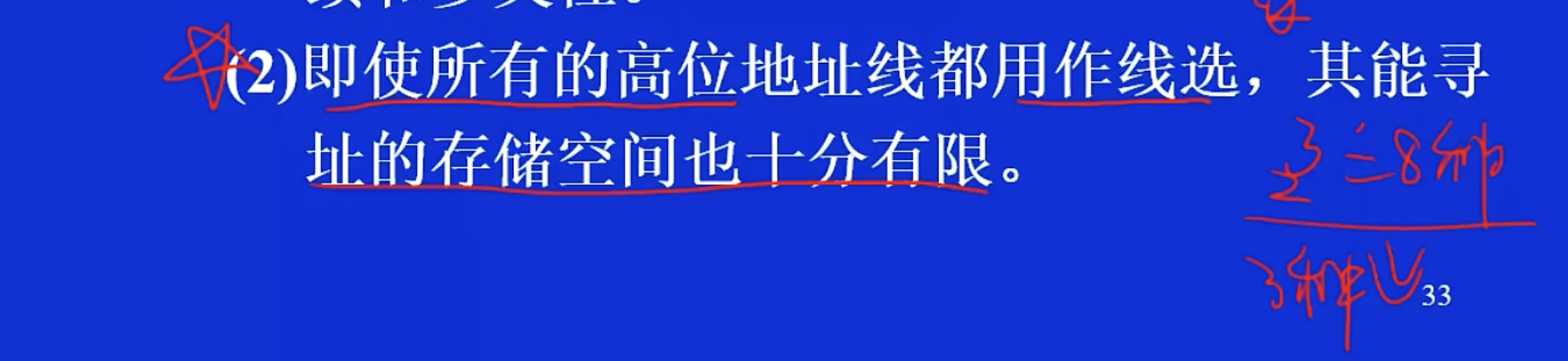

- 寻址的存储空间十分有限。（例如：三根线有8种方法，但只能使用三种）

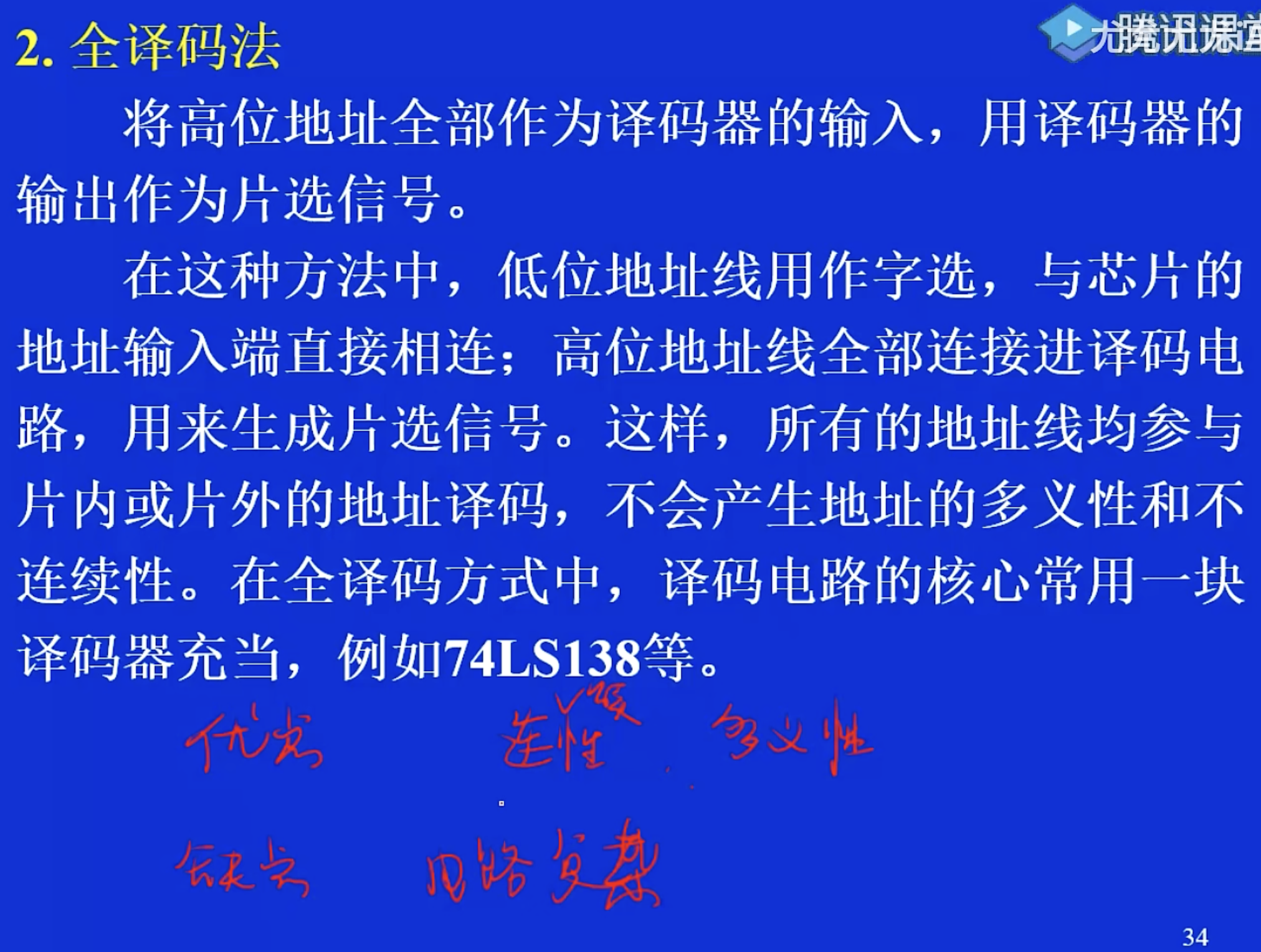

全译码法

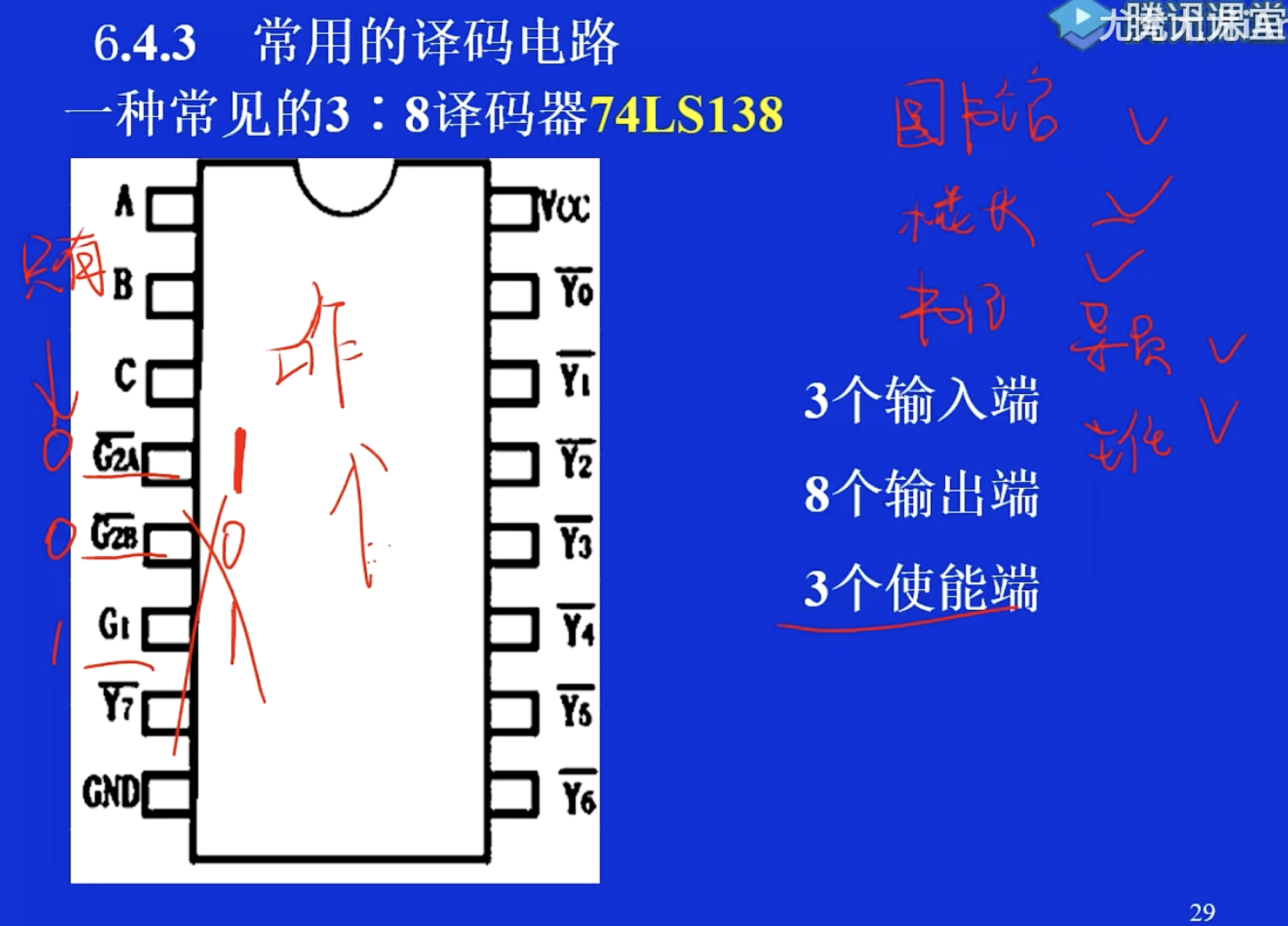

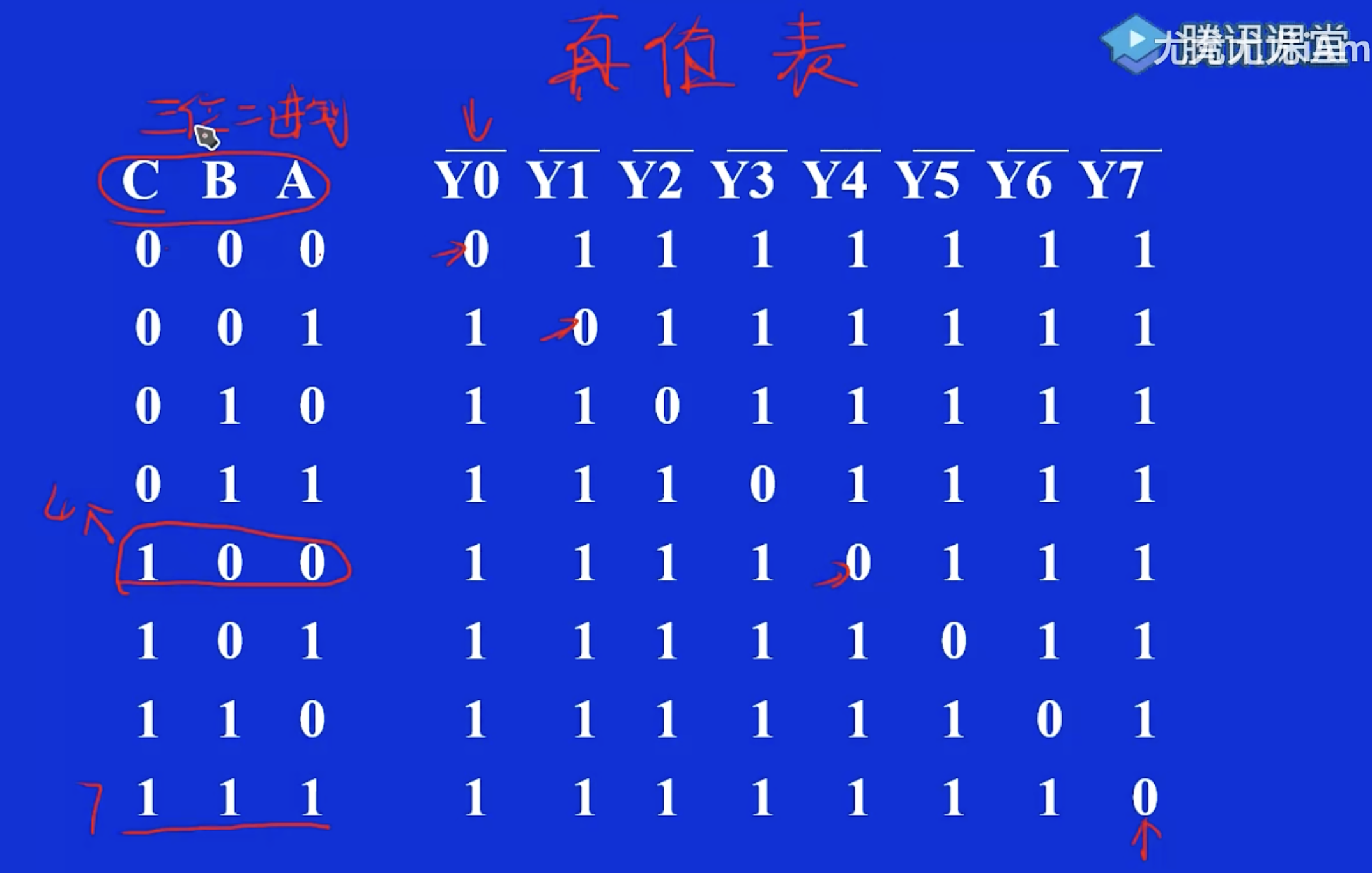

常见的3:8译码器74LS138:
只有G2A非、G2B非、G1是0、0、1时，译码器才会工作。
CBA是三位二进制数，C是高位，A是低位，CBA组合成的十进制数是x那么Yx非就输出0，其他都是1。
此外还有一种2:4译码器：
2个输入，4个输出，B和A两位二进制数。
例题

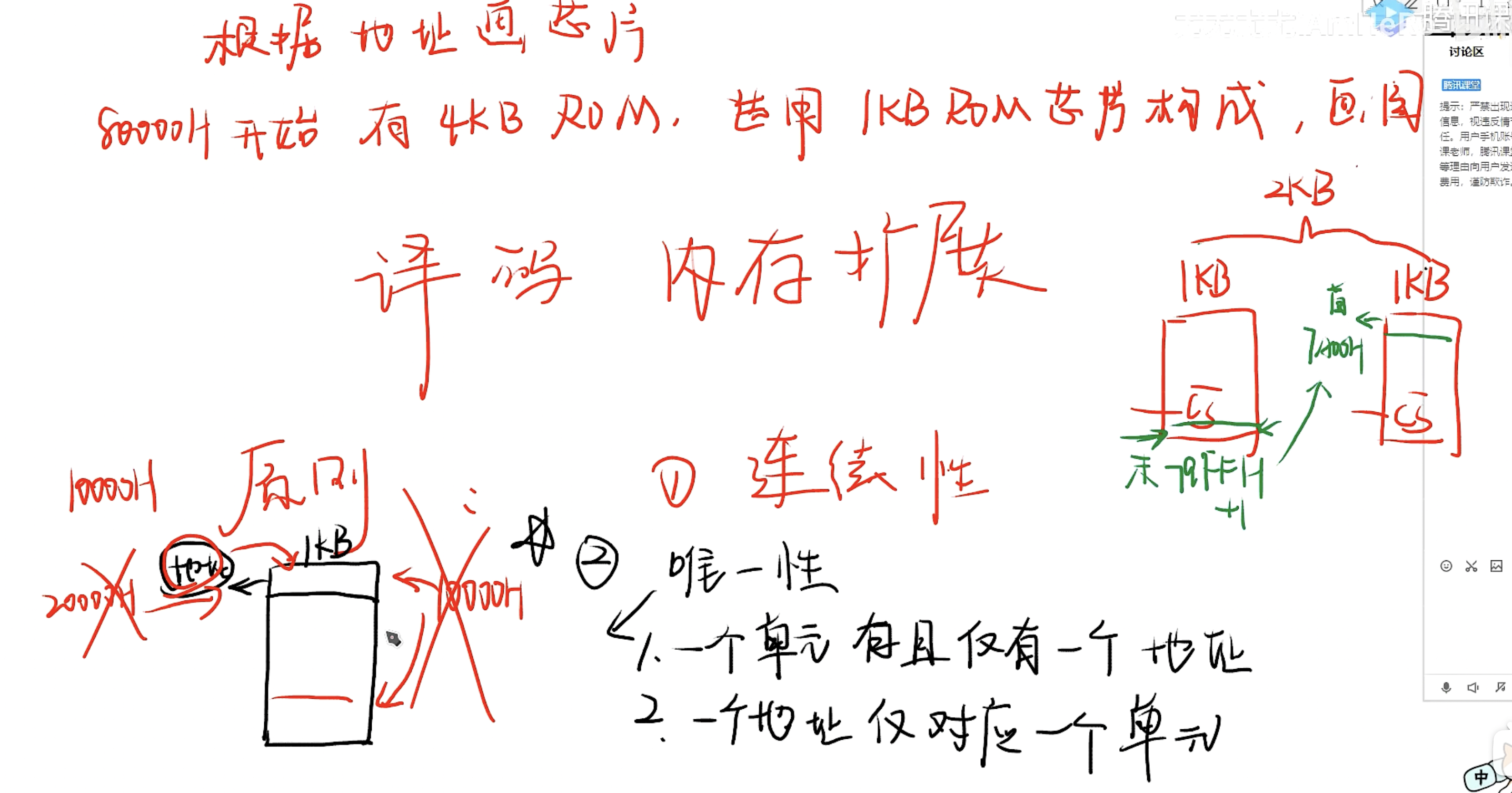

两个原则：
- 连续性：芯片的首地址是前一个芯片的末地址+1。
- 唯一性：一个单元有且仅有一个地址，一个地址仅对应一个单元。

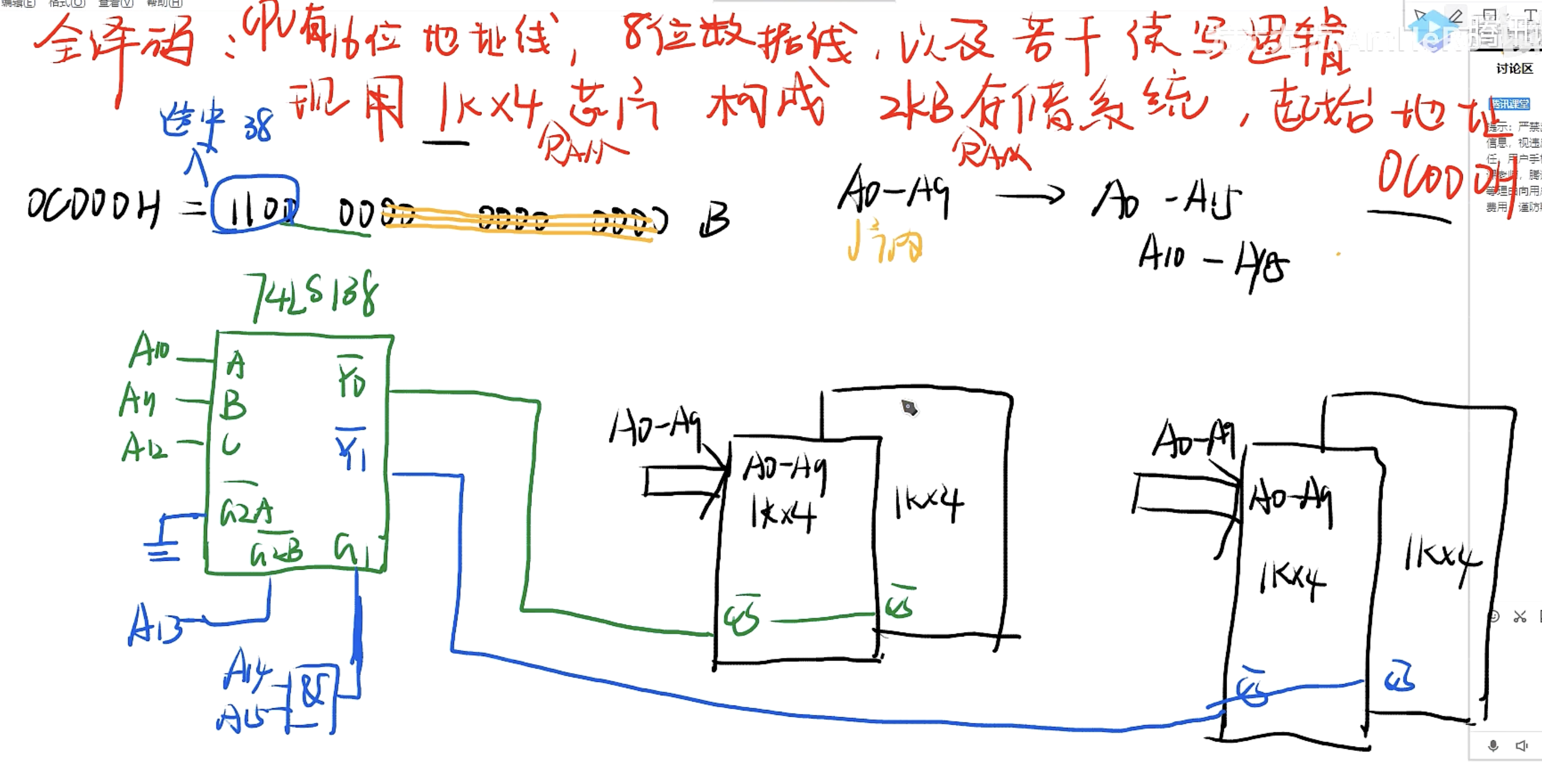

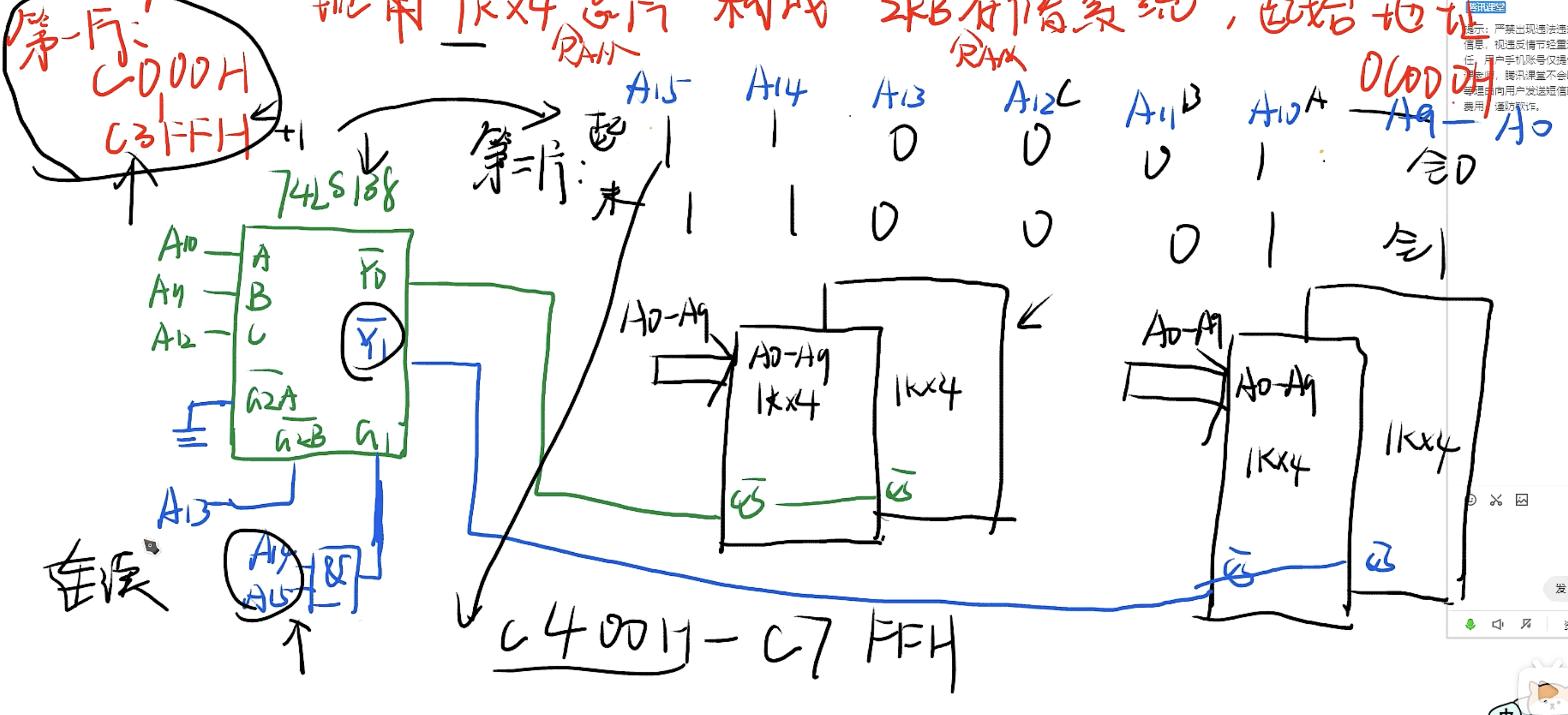

例题2

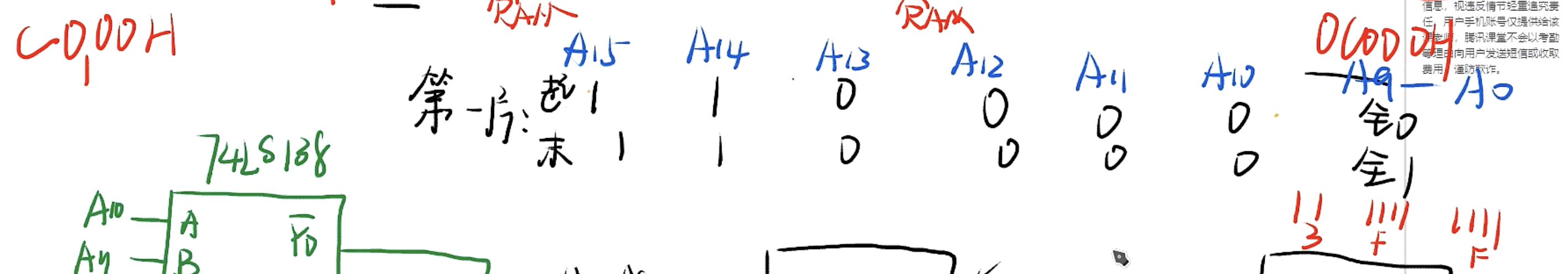

（算出地址）
片内译码为1k=2的十次方，需要用到10根线，也就是A0—A9，需要设计的是除了片内译码以外的剩下的线A10—A15。
因为CBA是全0，所以用Y0非去接芯片的CS非(都有CS非且是短接的)。
G1是高电平有效，所以用A14和A15做与运算(因为A14和A15都是高电平)，A13是低电平所以接到G2B非，G2A非也可以连接A13，也可以直接接地(图中为接地)
三和四芯片的CS非也需要连接所以直接顺序连接Y1非。
从四个芯片的地址得出是连续的，为正常。

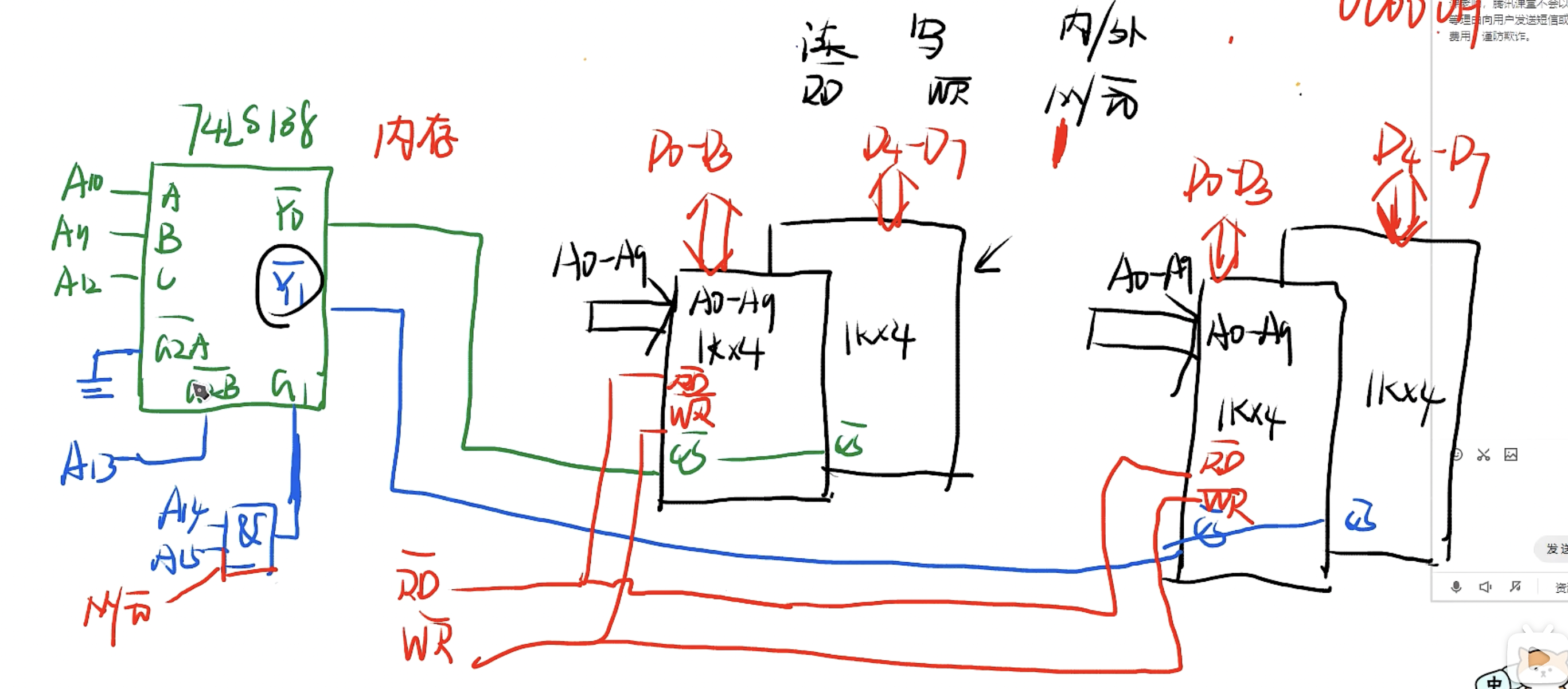

（读写逻辑）
现在访问的是内存，也就是M为1所以M/IO非连接到A14和A15与运算的地方。
同样的每个RAM芯片都有读和写，所以在图中画出（1、2芯片和3、4芯片的RD非和WR非不是一根线连接的）
因为芯片为4位，所以每个芯片只能装得下4根数据线且图标为双向。D0—D3，D4—D7

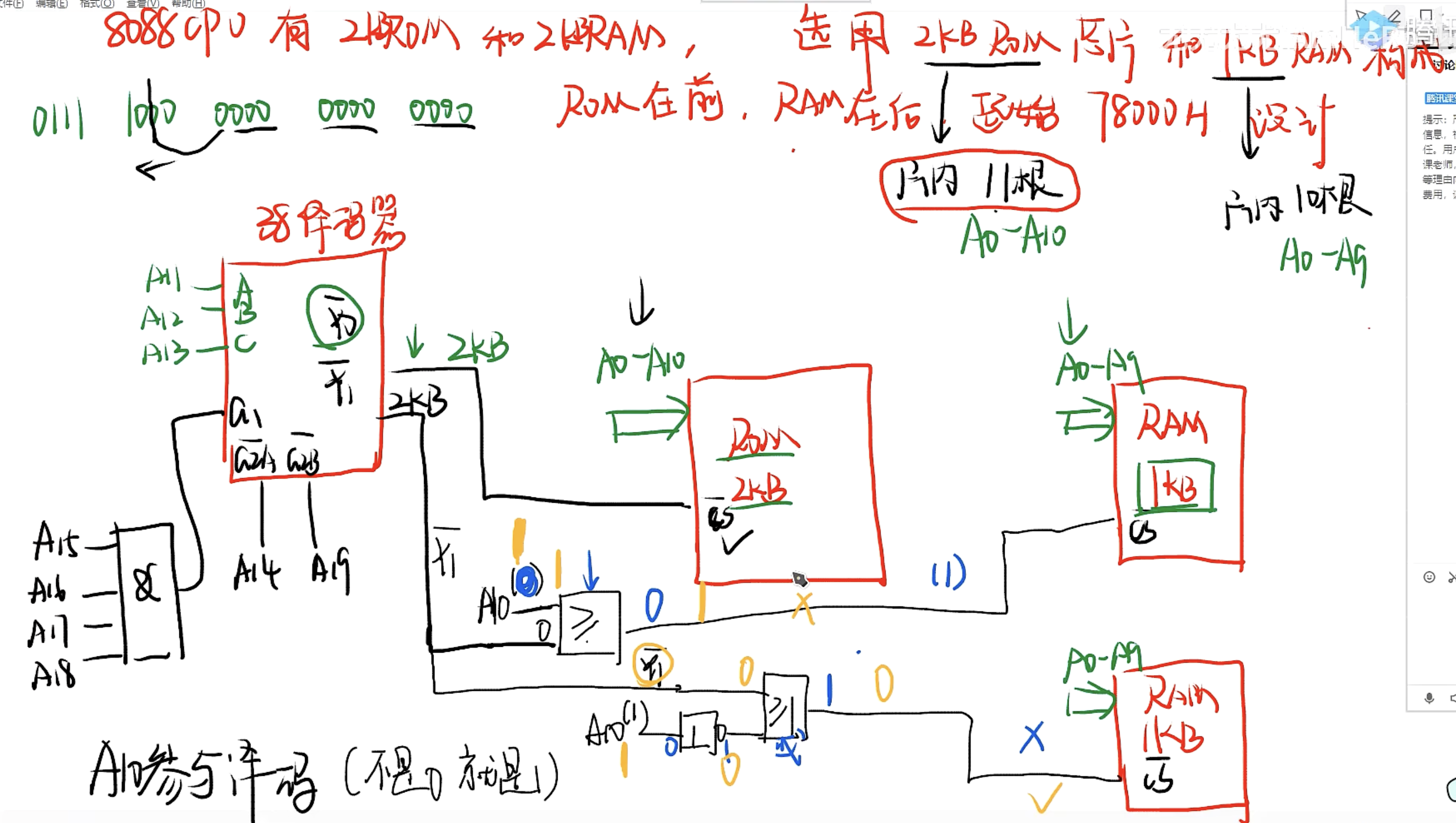

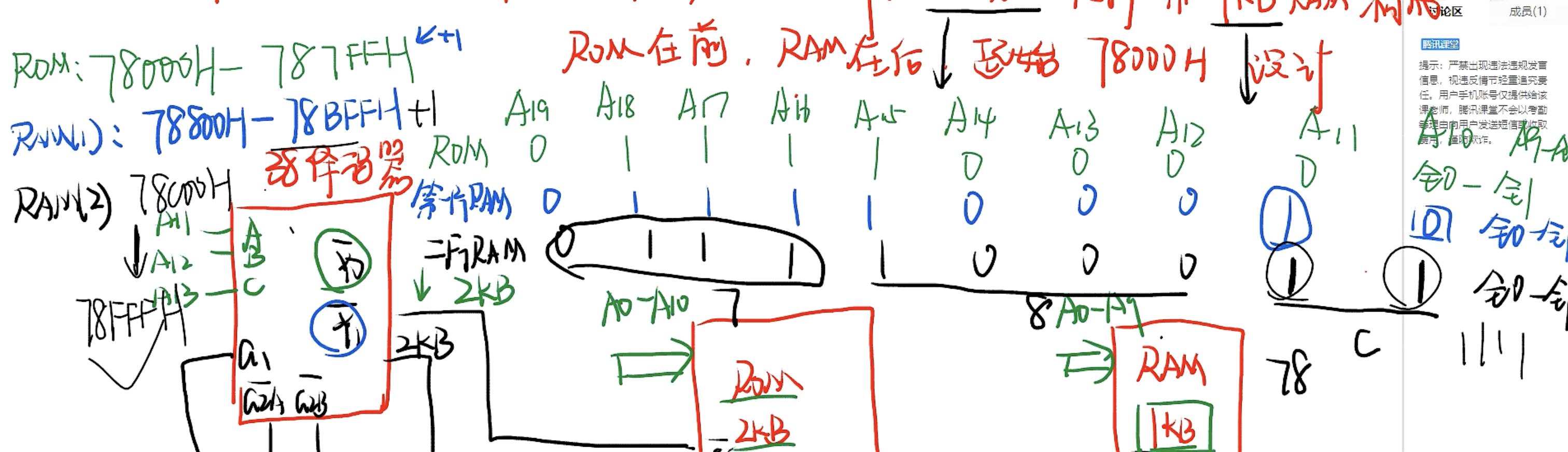

例题3
这个例题的重点为ROM芯片和RAM芯片需要对齐，所以选用容量大的ROM芯片。
全译码，难点在两个1KB的RAM芯片中的A10也需要参与译码，因为Y0非输出是2KB，所以下面的线也都是2KB，但由于RAM是由两个1KB的芯片组成的(A0—A9)，所以A10要保证唯一性（即A10在一个芯片为1在另外一个芯片为0）。
从p2的计算可以得出地址正常。

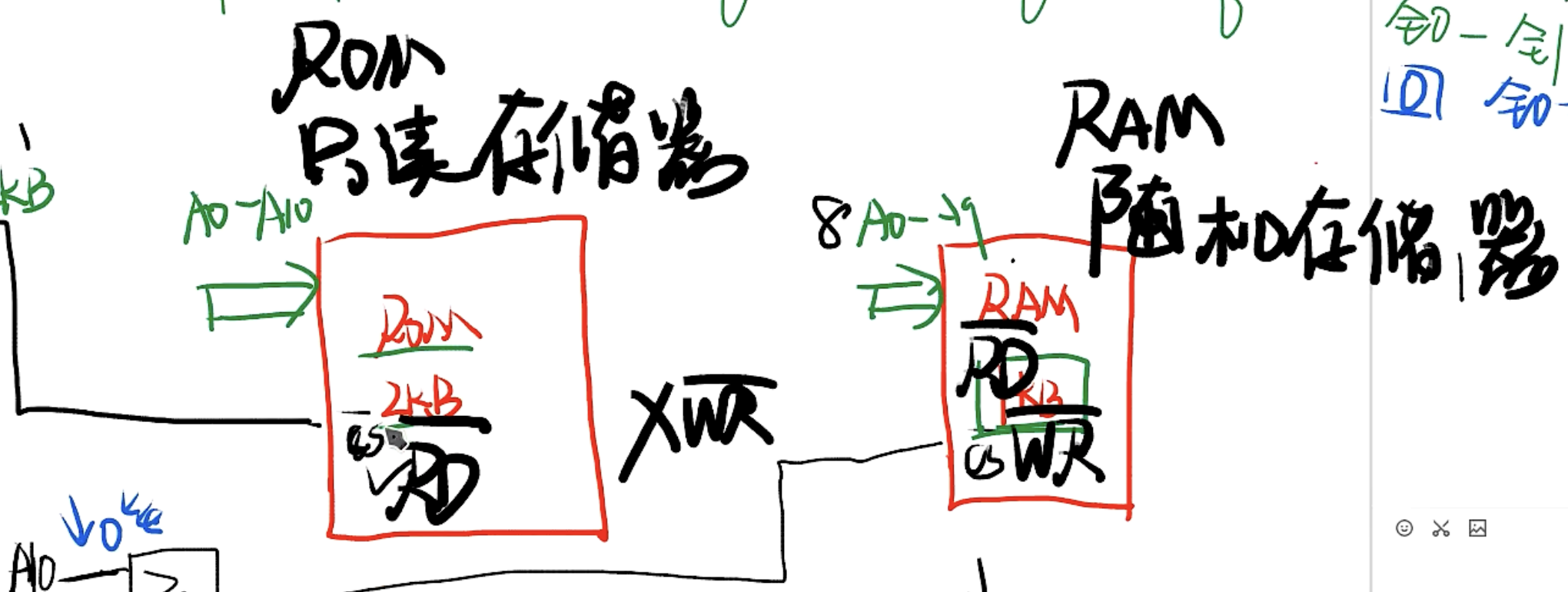

注意在画逻辑信号时，RAM是随机存储器有读写功能，ROM作为只读存储器没有写入功能信号。

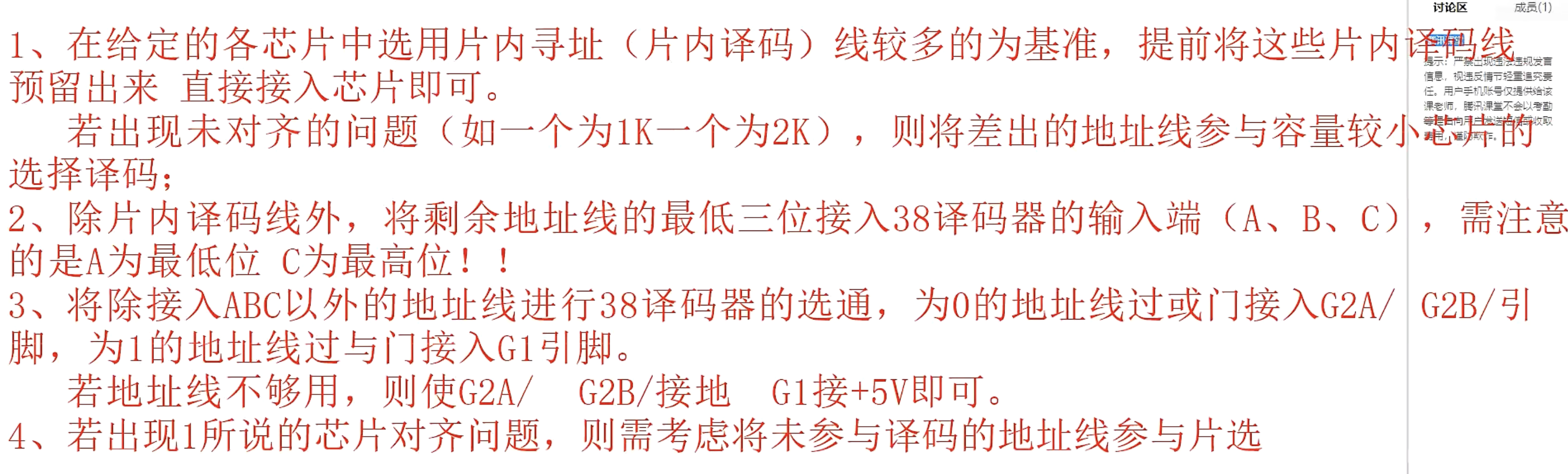

总结步骤
内存扩展步骤：
- 在给定的各芯片中选用片内寻址（片内译码）线较多的为基准，提前将这些片内译码线预留出来，直接接入芯片即可。
若出现未对齐的问题（如一个为1K一个为2K），则将差出的地址线参与容量较小芯片的选择译码。 - 除片内译码线外，将剩余地址线的最低三位接入38译码器的输入端（A、B、C），需注意的是A为最低位，C为最高位。
- 将除接入ABC以外的地址线进行38译码器的选通，为0的地址线过或门接入G2A非 G2B非引脚，为1的地址线过与门接入G1引脚。
若地址线不够用，则使G2A非 G2B非接地，G1接+5V即可。 - 若出现1所说的芯片对齐问题，则需考虑将未参与译码的地址线参与片选。
