微机原理 f4-关于有BHE的扩展
微机原理
第四章
关于有BHE的扩展
上一节的内容是除8086以外的所有CPU包括8088，因为8088对外只有8位数据总线，不用区分奇偶地址体，没有BHE非。
对上一节RD非和WR非的指正，实际上芯片为OE非是读使能，接读信号，WE非为写信号。
CS非为片选信号，有的芯片可能是CE非。
8086的BHE非是用来检测高8位数据总线是否有效，通过BHE非来区分奇偶地址体。

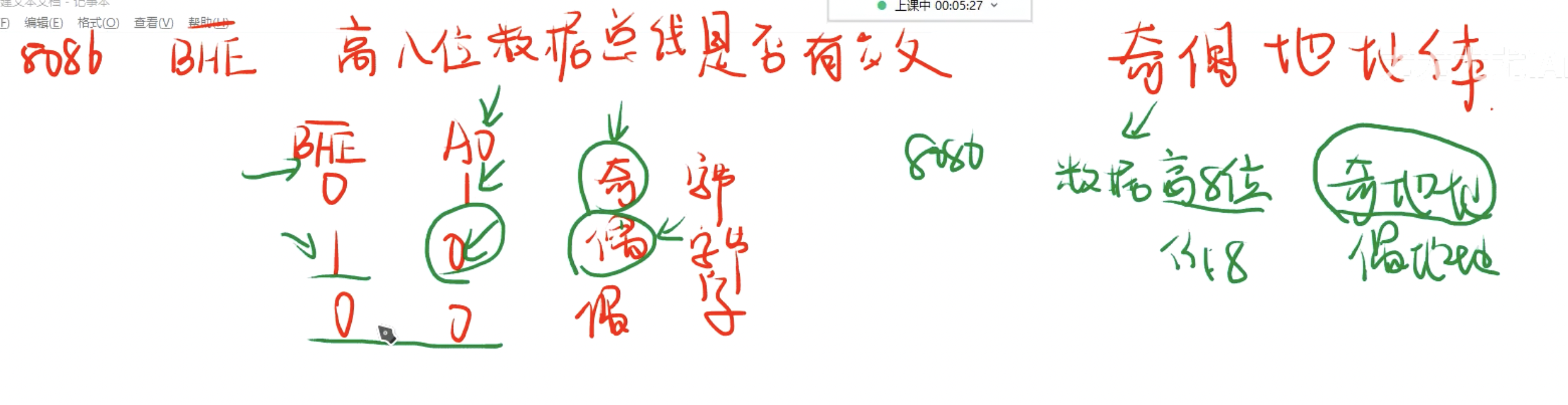

BHE非和A0的组合来区分奇偶地址体：
01为奇地址读字节，10为偶地址读字节，00为偶地址读字。
8086的特点：数据高8位是奇地址的数据，数据低8位是偶地址的数据。

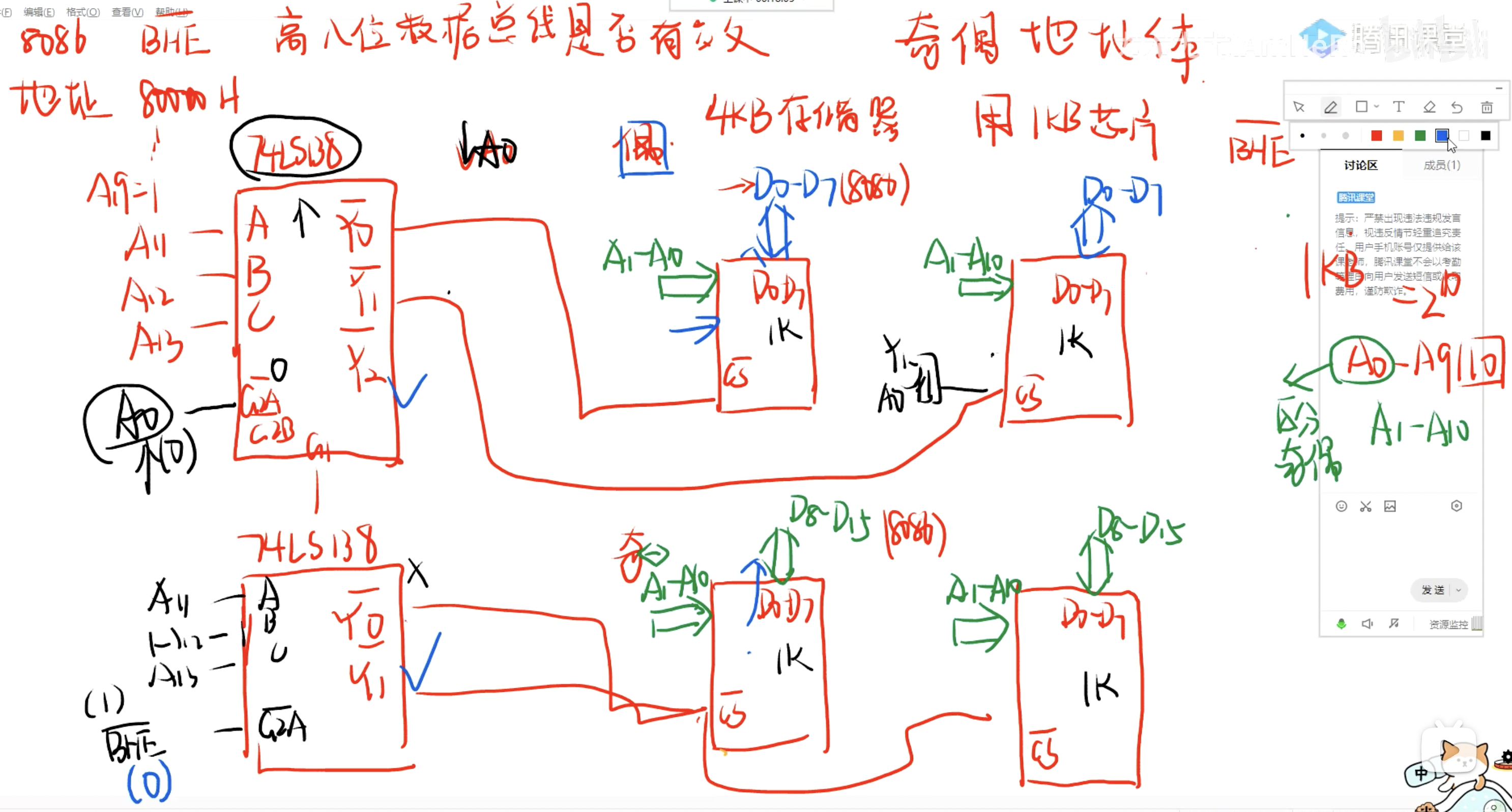

第一种做法
D0-D7(偶地址8位)、D8-D15(奇地址8位)是CPU引出来的数据总线，CPU的D0-D7是芯片上(怎么接)的。
芯片为1k所以需要10条线。

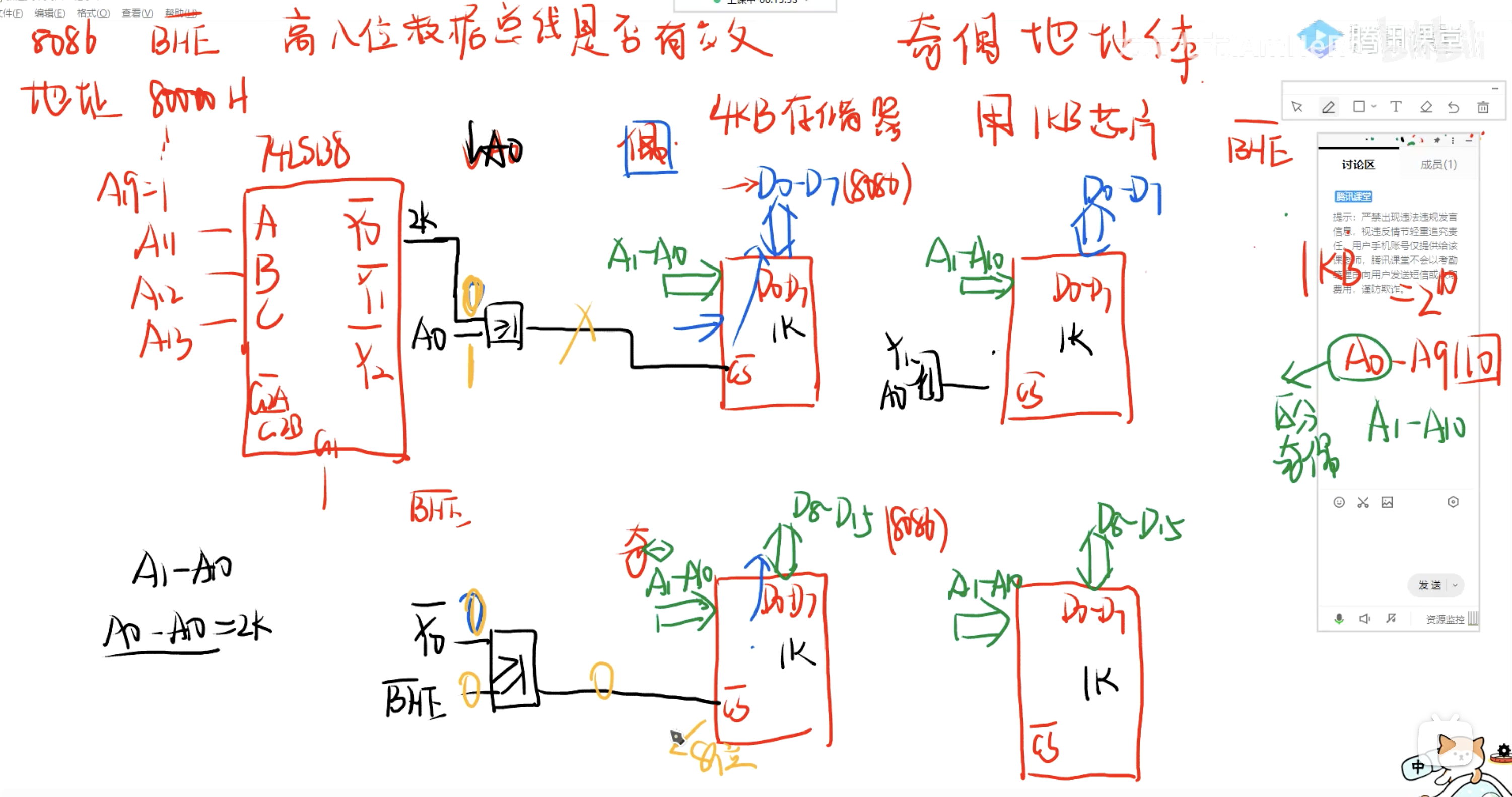

如果选中A0-A10那么就是2k，但是芯片为1k，所以需要在接出的线做或运算(用BHE非和A0在38译码器做输出端)。
如果要取出偶地址的字节，那么A0就为0，下面的BHE非为1。
如果要取出奇地址的字节，那么A0就为1，BHE非为0。
如果要取出偶地址的字，那么A0为0，BHE非也为0。
第二种做法
用到两个38译码器，让译码器做选择，不再让BHE非和A0做输出端。
其中一个的G2A非或者G2B非连接A0，另外一个连接BHE非。
需要取偶地址字节时，让第一个译码器（A0）的G2A非为0，第二个译码器（BHE非）的G2A非为1。
需要取奇地址字节时，让第一个译码器（A0）的G2A非为1，第二个译码器（BHE非）的G2A非为0。
需要取偶地址字时，让第一个译码器（A0）的G2A非为0，第二个译码器（BHE非）的G2A非为0。
（分时复用）用锁存器把地址和数据信息分开。
AD15连DI7；经过ALE非锁存器，ALE非连接STB非，右边DO7输出的才是地址信息，才会变成A15。
数据信息直接(接入)经过图中的下行的线。
