微机原理 f5-统一编址和独立编址

微机原理

第五章

统一编址与独立编址(**)

##讲了2次，标为重点。##

给一个单元赋一个地址的过程就叫编址。

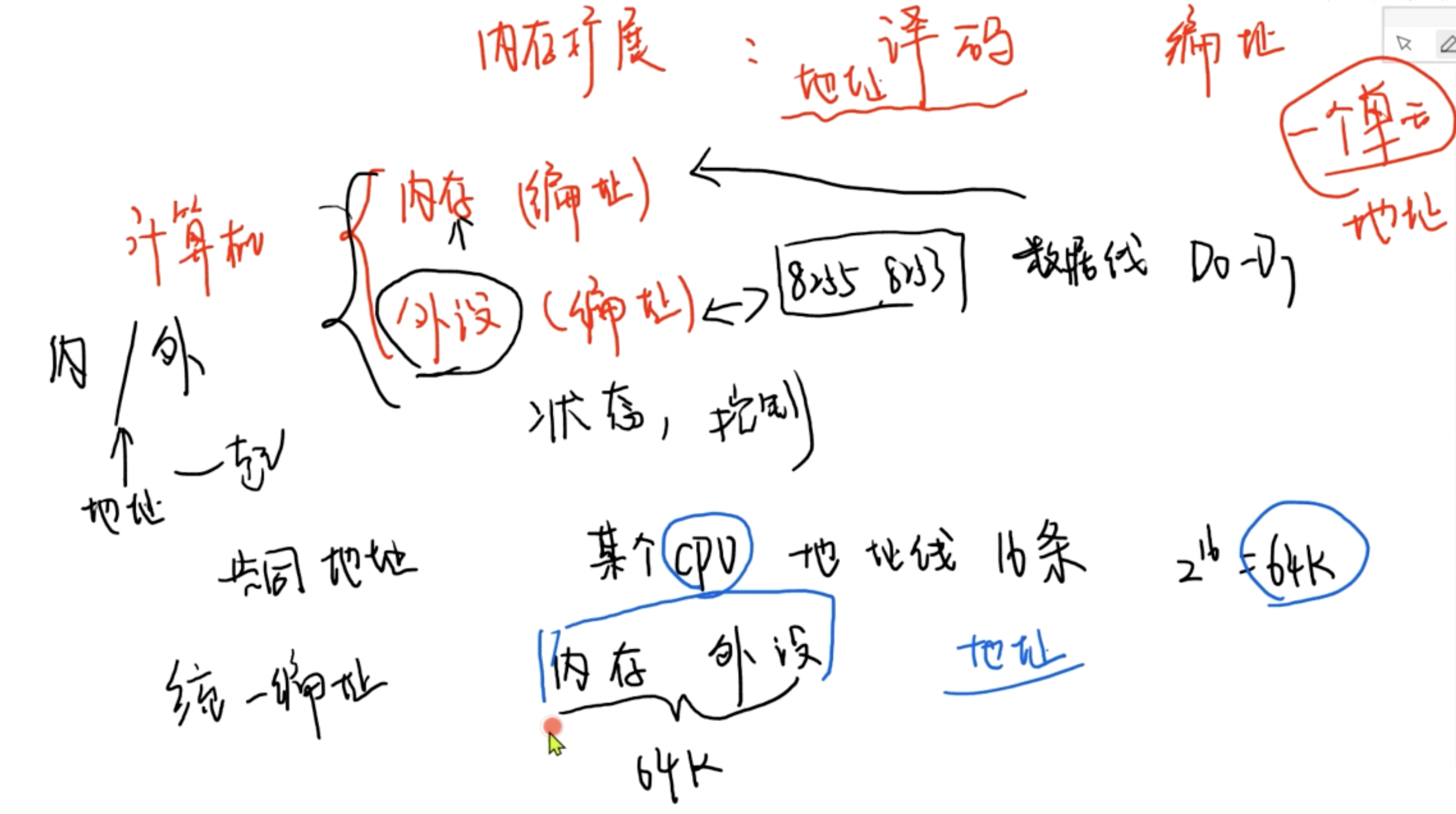

统一编址

内存和外设都有地址，但是外设会多一些例如状态，控制等属性。

某个CPU地址线16条，那么寻址空间就是64K。它的内存和外设共用一个寻址空间，（在地址上是连续的）除地址不一样外，其余的都一样，这就叫统一编址。

外设的寻址空间是从内存中的寻址空间分出来的，统一编址实际上就是把外设当成内存。

当使用统一编址时，访问外设和访问存储器的形式，除地址外是一样的。

统一编址的优缺点

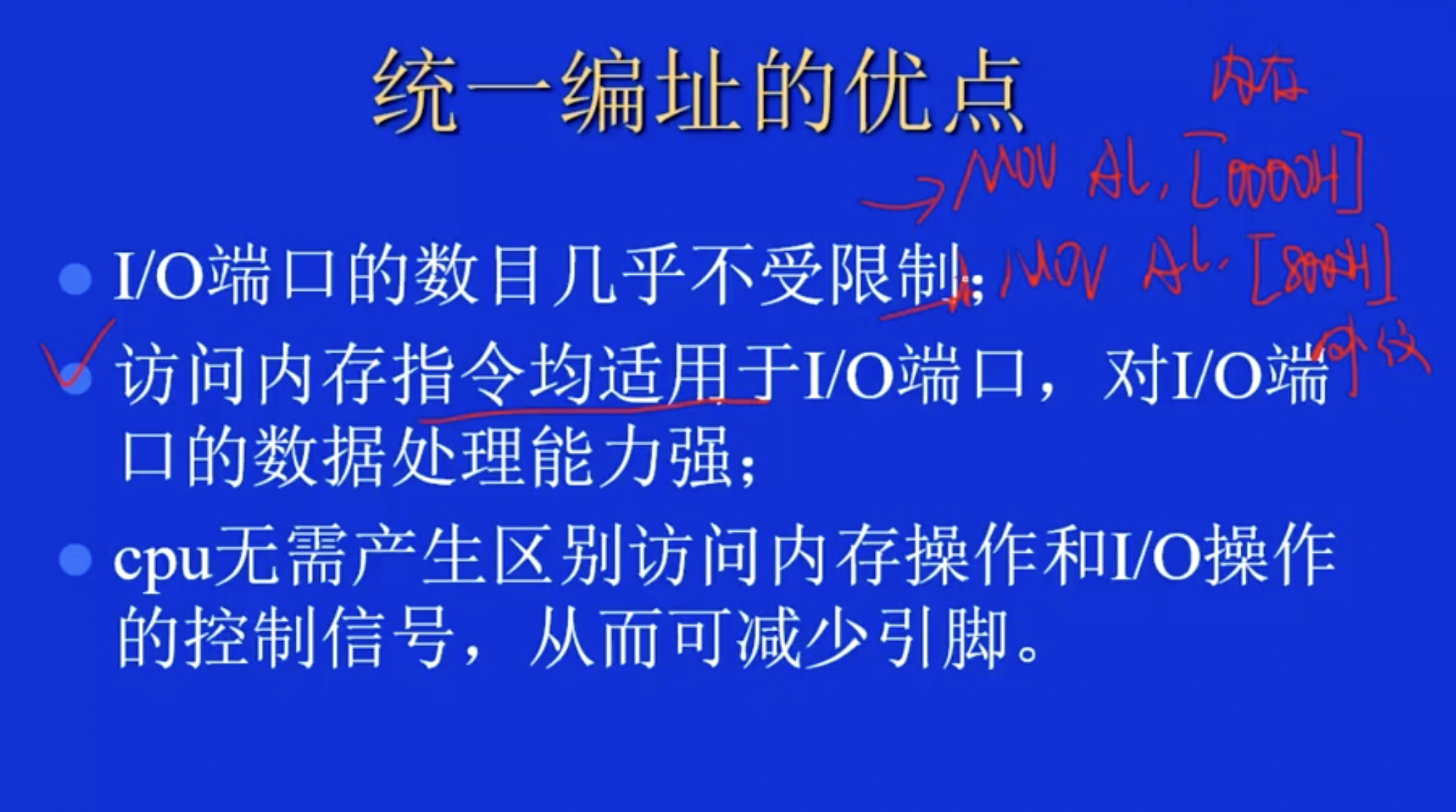

统一编址的优点：

1. I/O端口因为和内存共用一个空间，所以数目几乎不受限制。
2. 访问时只看地址就能区分出是I/O或者内存，所以数据处理能力强。
3. CPU可以省略M/IO非。

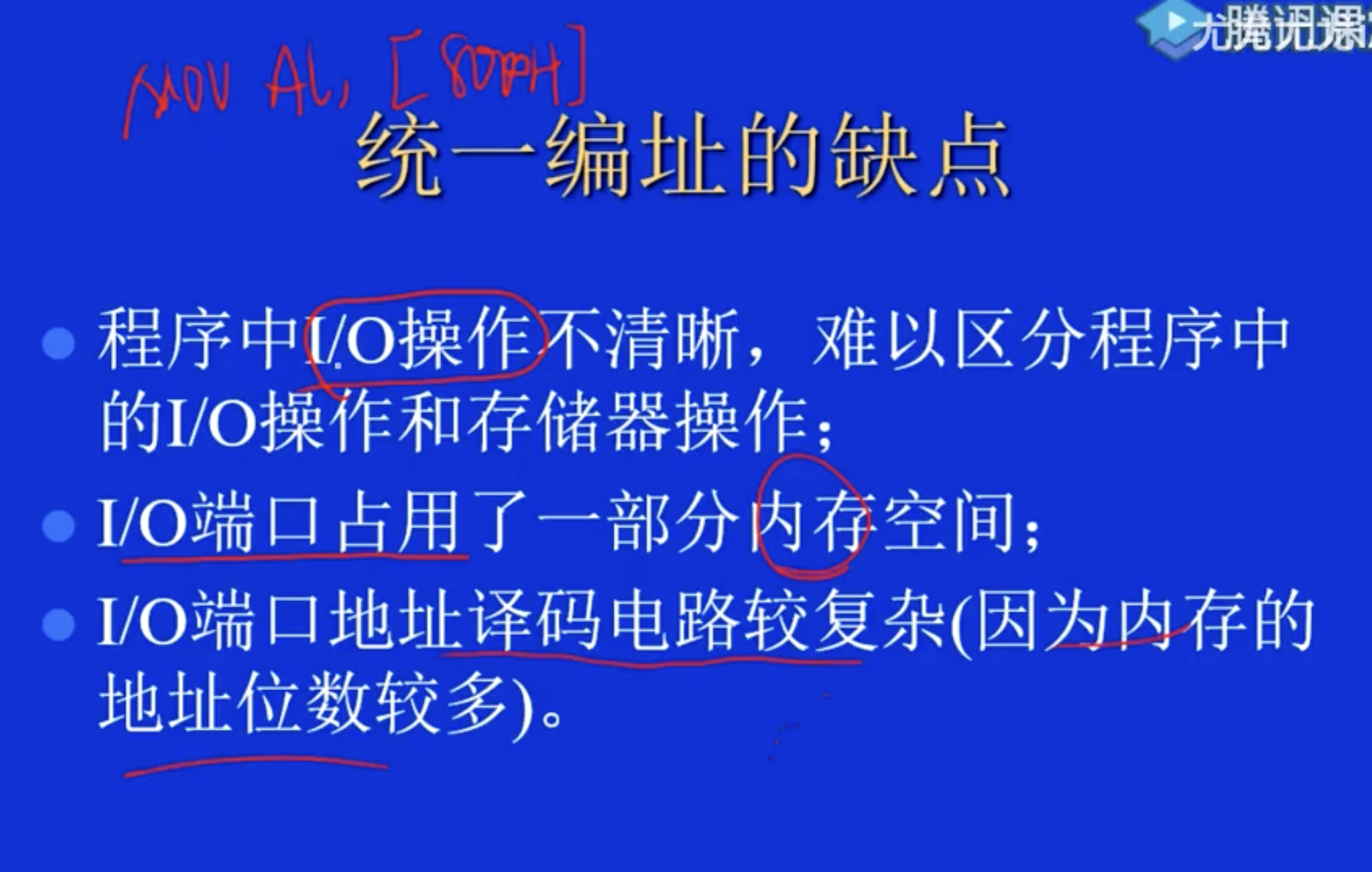

统一编址的缺点：

1. I/O操作不清晰，因为内存和I/O共用一个空间。
2. I/O端口占用了一部分内存空间。
3. 内存的地址位数较多。

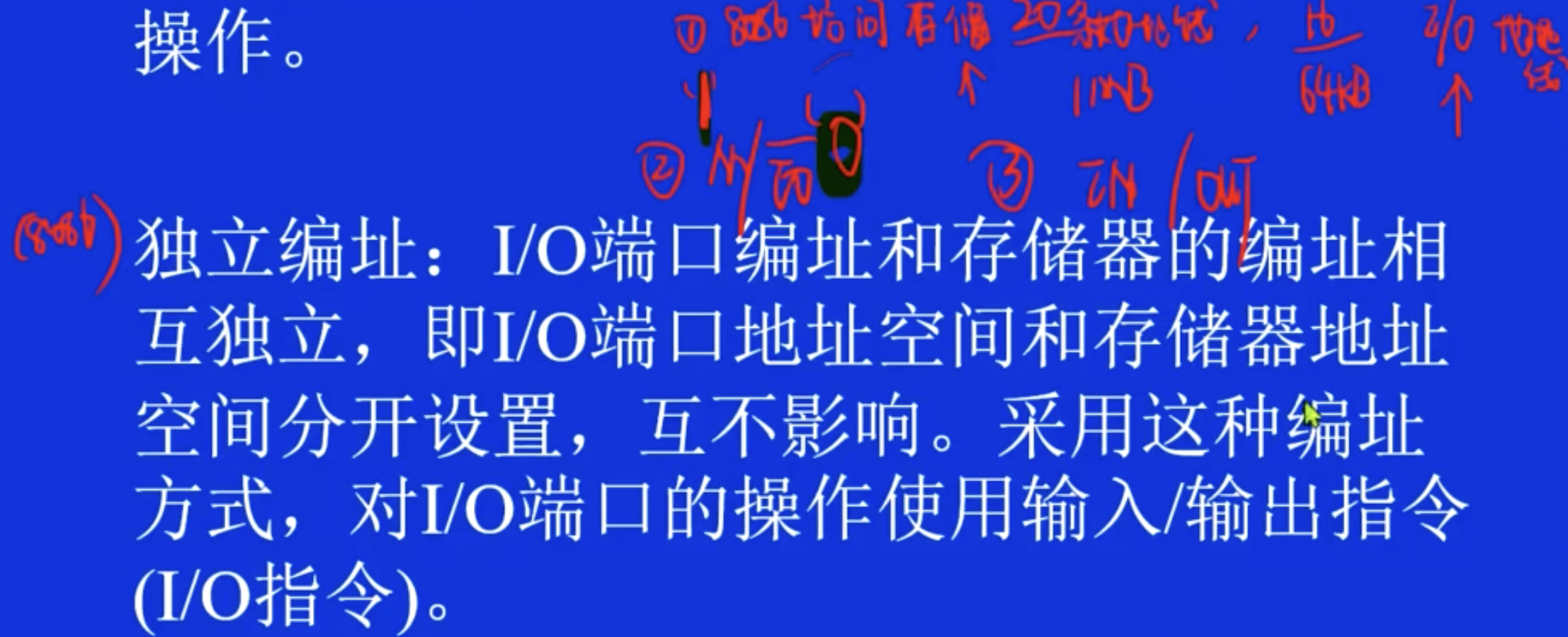

独立编址

独立编址的I/O和存储器的编址分开设置，互不影响。

8086是独立编址的证明：

1. 8086访问存储需要20条地址线，访问I/O需要16条地址线。（分别为1MB和64KB）
2. 8086有M/IO非引脚来区分，为1时访问的是存储，为0时访问的是外设。
3. 8086有IN/OUT专用指令。

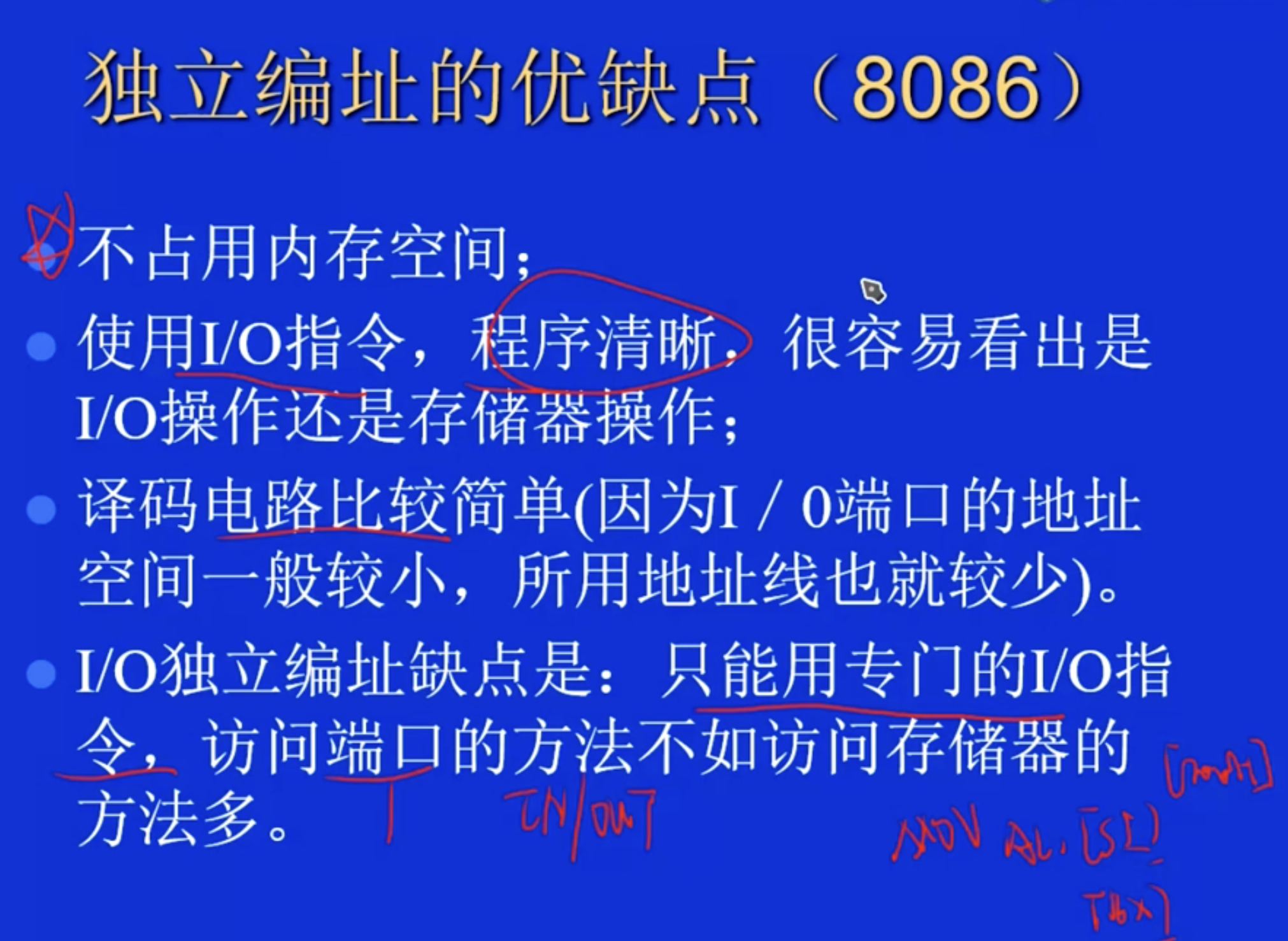

独立编址的优缺点

独立编址的优点：

1. 不占用内存空间。
2. 使用I/O指令，程序清晰。
3. 译码电路比较简单。

独立编址的缺点：

只能用专门的I/O指令，也就是IN/OUT，访问端口的方法不如访问存储器的方法多。
例如：MOV AL，[SI]或者[2000H]或者[BX]（实际上有专门的指令更好一点）。 线路复杂，成本增加。
