微机原理 s6-串并行、波特率及相关符号
微机原理
第六章
串并行、波特率及相关符号
串行通信和并行通信

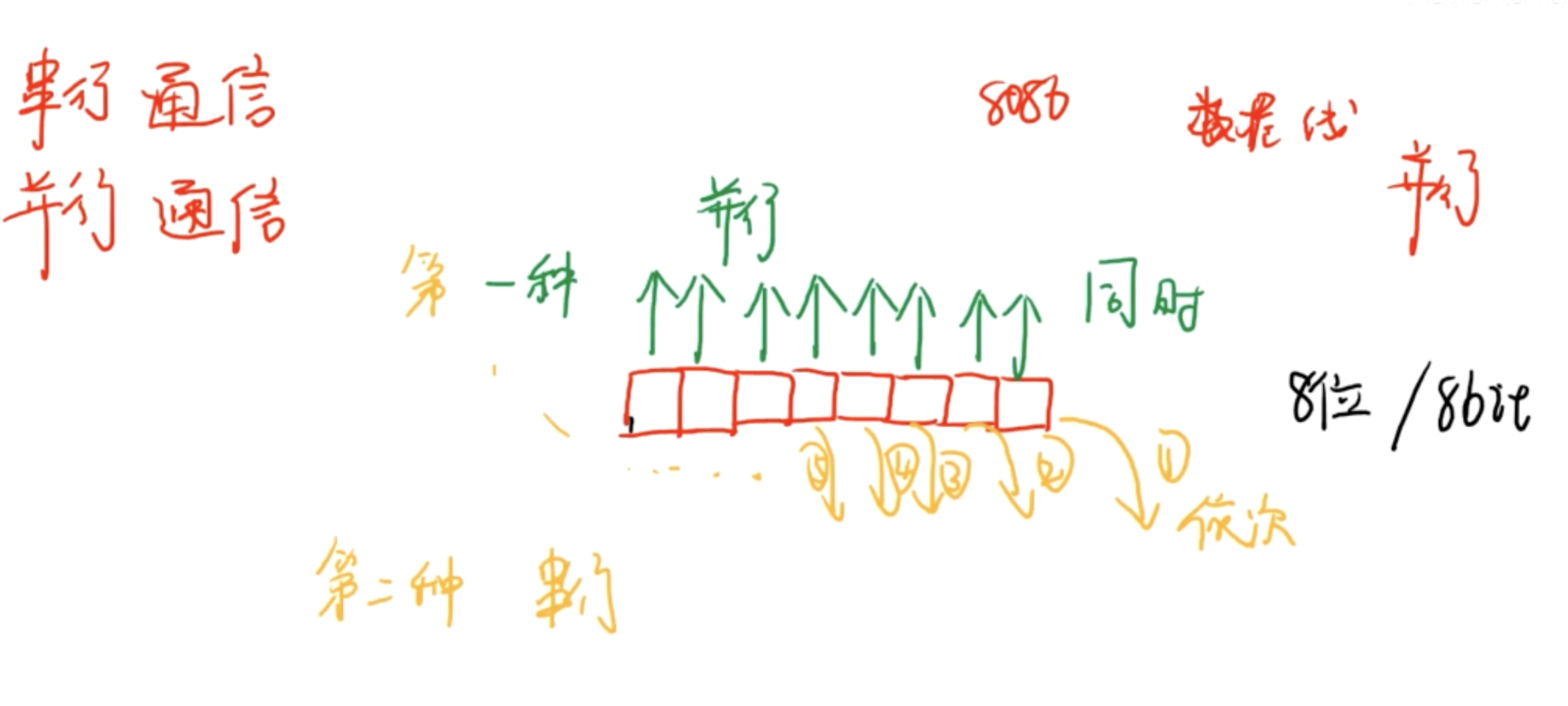

图为发送8bit数据的串行和并行方法。
串行为依次(按位,最少一根线)发送，并行为同时发送(对数据线的数量有要求)。
并行通信：数据各位同时传送，传输速度快，但使用的信号线多，若并行传8位数据，需要用8根数据线，另外还需要一些信号控制线，并会随着传输距离的增加，成本也会变高，传输的可靠性也会随着传输距离的增加而下降。适用于近距离传输的场合。
串行通信：将要传送的数据或信息进行编码，然后在单根线上按一位接一位的先后顺序进行传送。发完第一个后再发第二个字符。接收数据时，每次从单根线上一位一位的接收信息，再把它们拼成一个字符，送给CPU作进一步处理。适用于远距离通信。
并行芯片：8255（与考试有关）。
串行芯片：8251(大纲没有,无需了解)。但是串行芯片有一个异步串口UART(了解)。

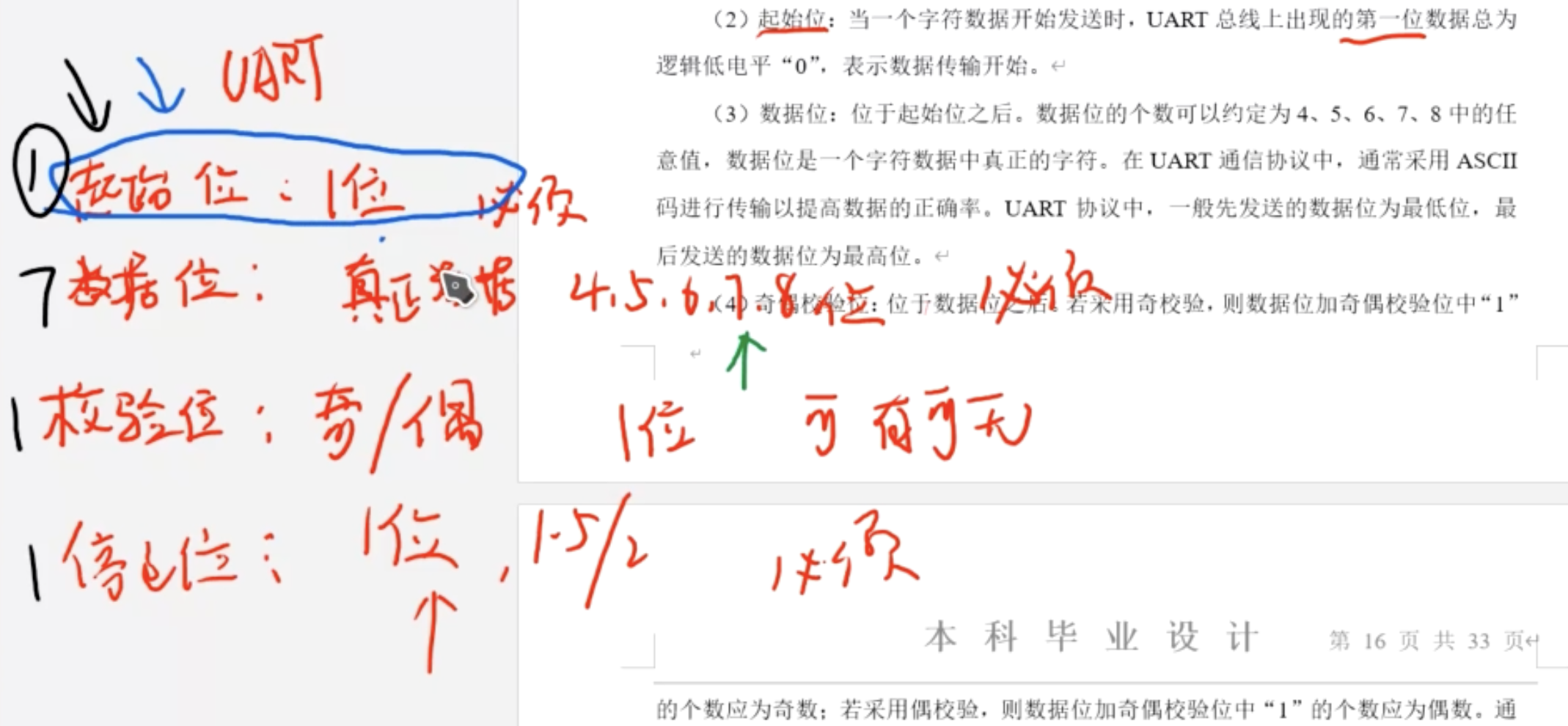

UART和波特率(了解)
起始位：1位。（必须）
数据位：真正数据，4,5,6,7,8位。（必须）一般是7位。
校验位：奇/偶，1位。（可有可无）
停止位：1位，也可能是1.5或2位。（必须）
一帧数据=起始+数据+校验(如果有)+停止
波特率：串行通信中，在通信线上每秒发送的二进制位数。
UART中，先发送数据低位，再发送数据高位。(数据的最低位紧跟在起始位后)(第二种例题图所示)

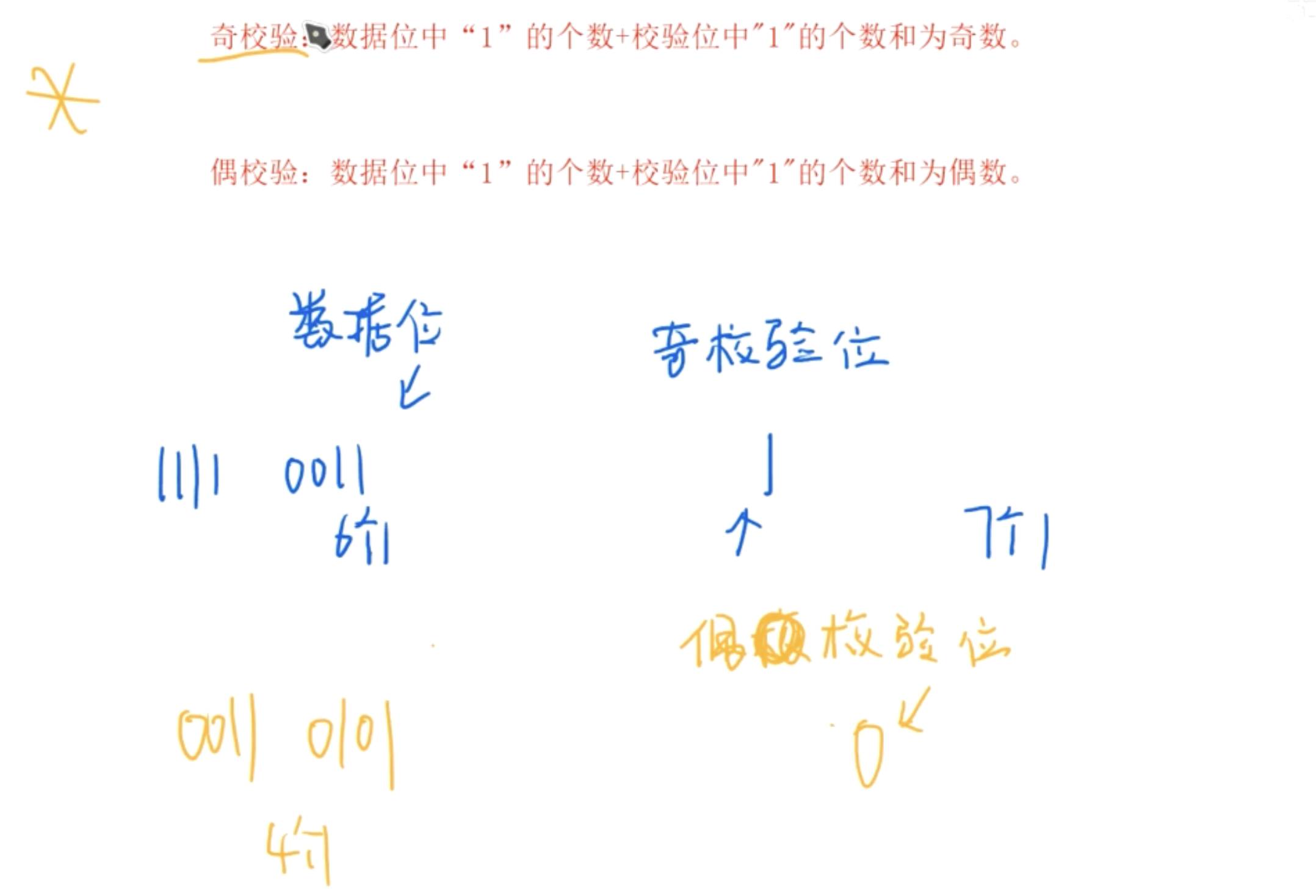

校验位的奇偶：判断的是‘1’的个数和。
奇校验数据中的‘1’+校验位的‘1’，个数为奇。
偶校验就是为偶
如果发送方发送的是奇数据，而接收方收到的是偶数据，那么就会发生误码。

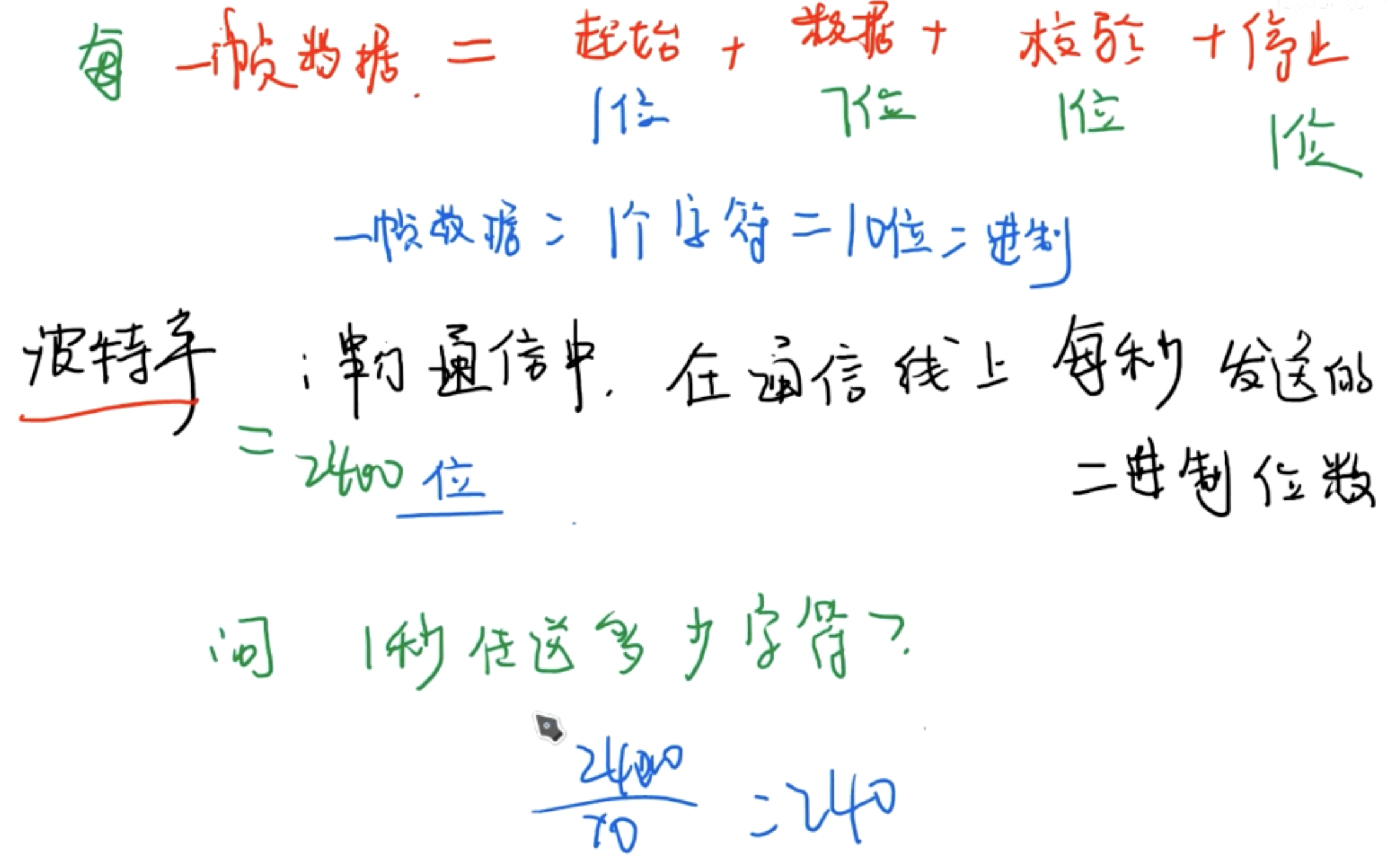

第一种例题
第二种例题
实际上二进制数据为1000010，并非起始位之后直接组成的，因为起始位之后的是最低位。

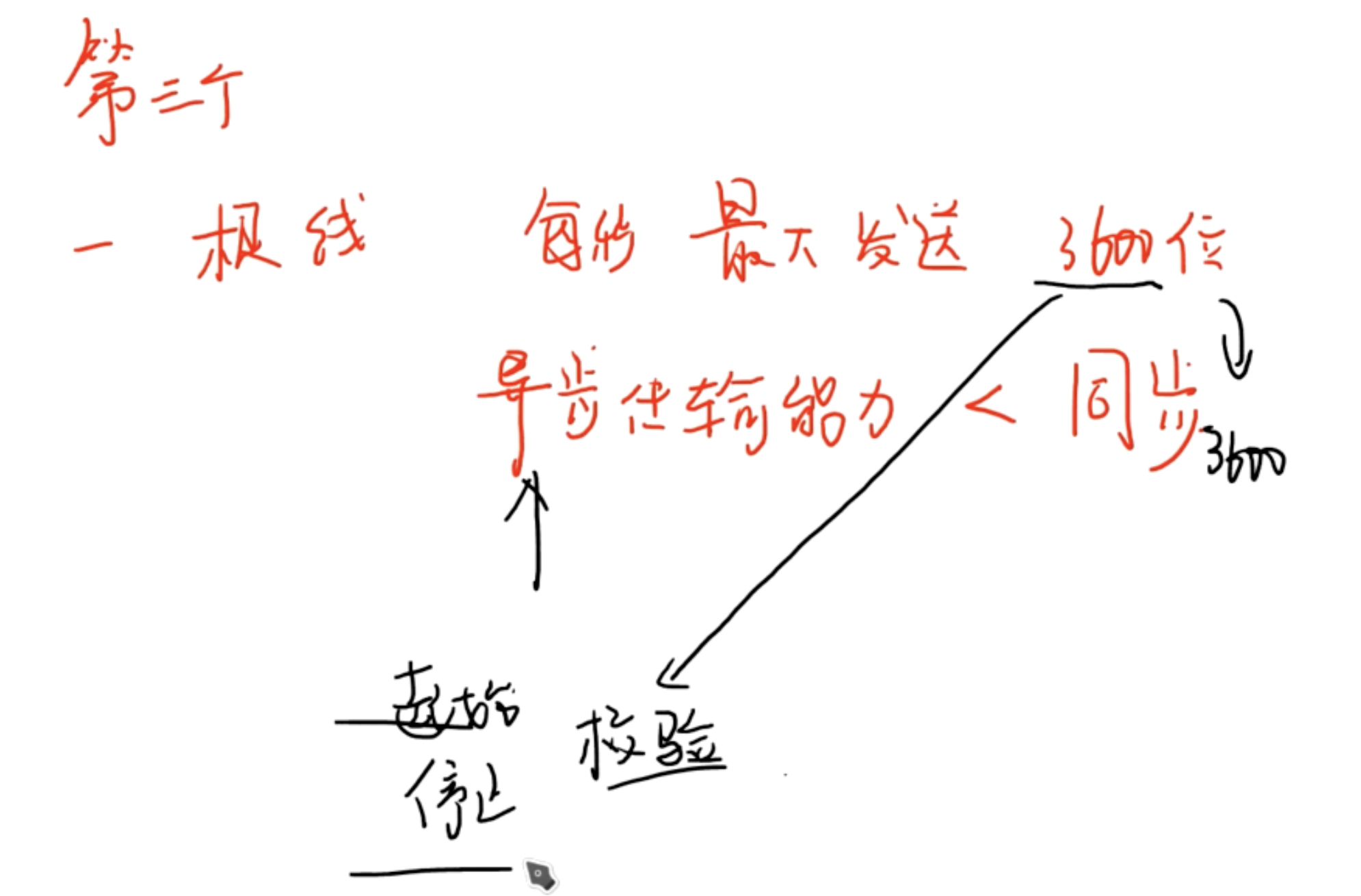

第三种例题
一根线，每秒最大发送3600位数据。
异步传输能力因为包括起始位、停止位、校验位这些都被定义成位，而同步传输直接传输3600位，所以异步传输能力要比同步慢。

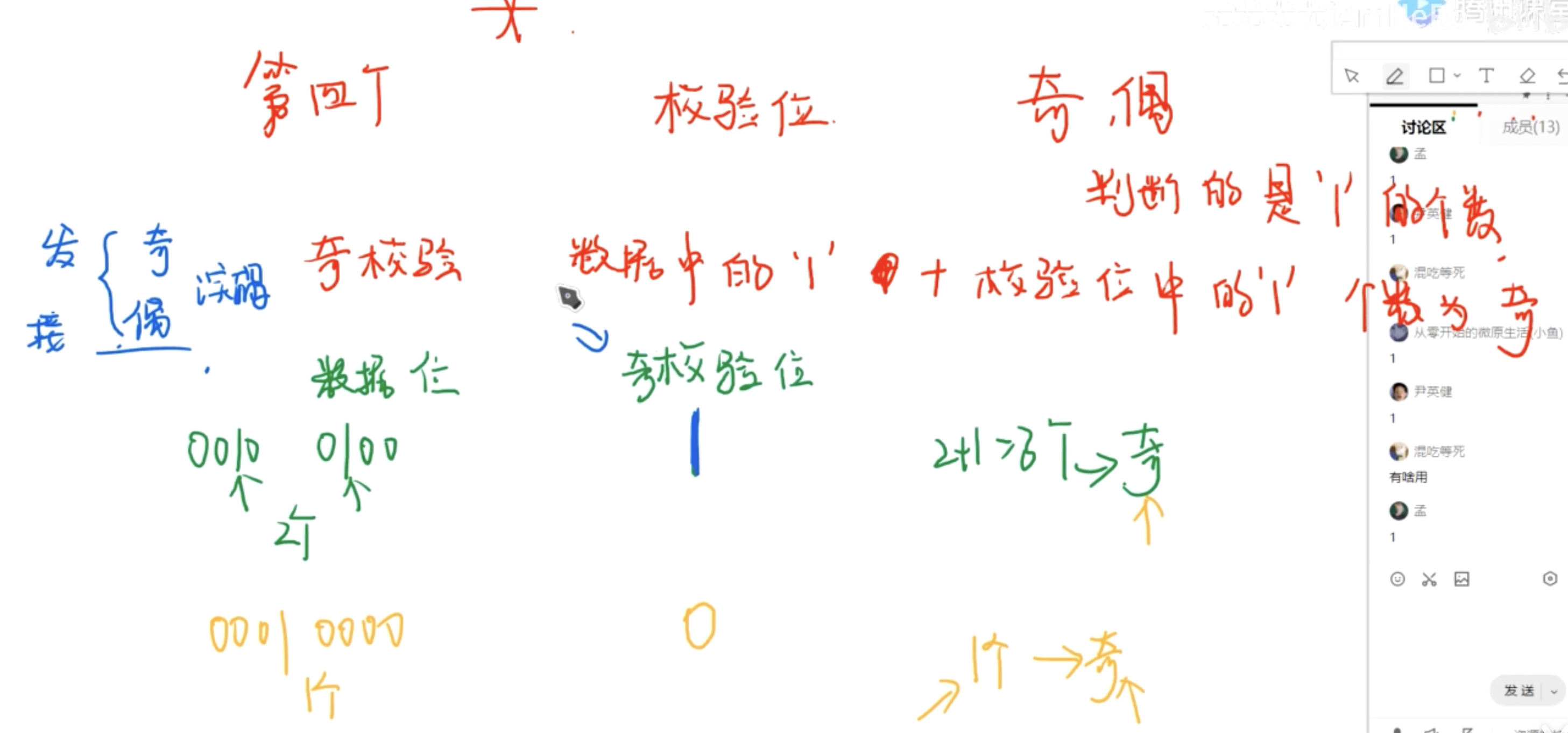

第四种例题
硬件
二极管

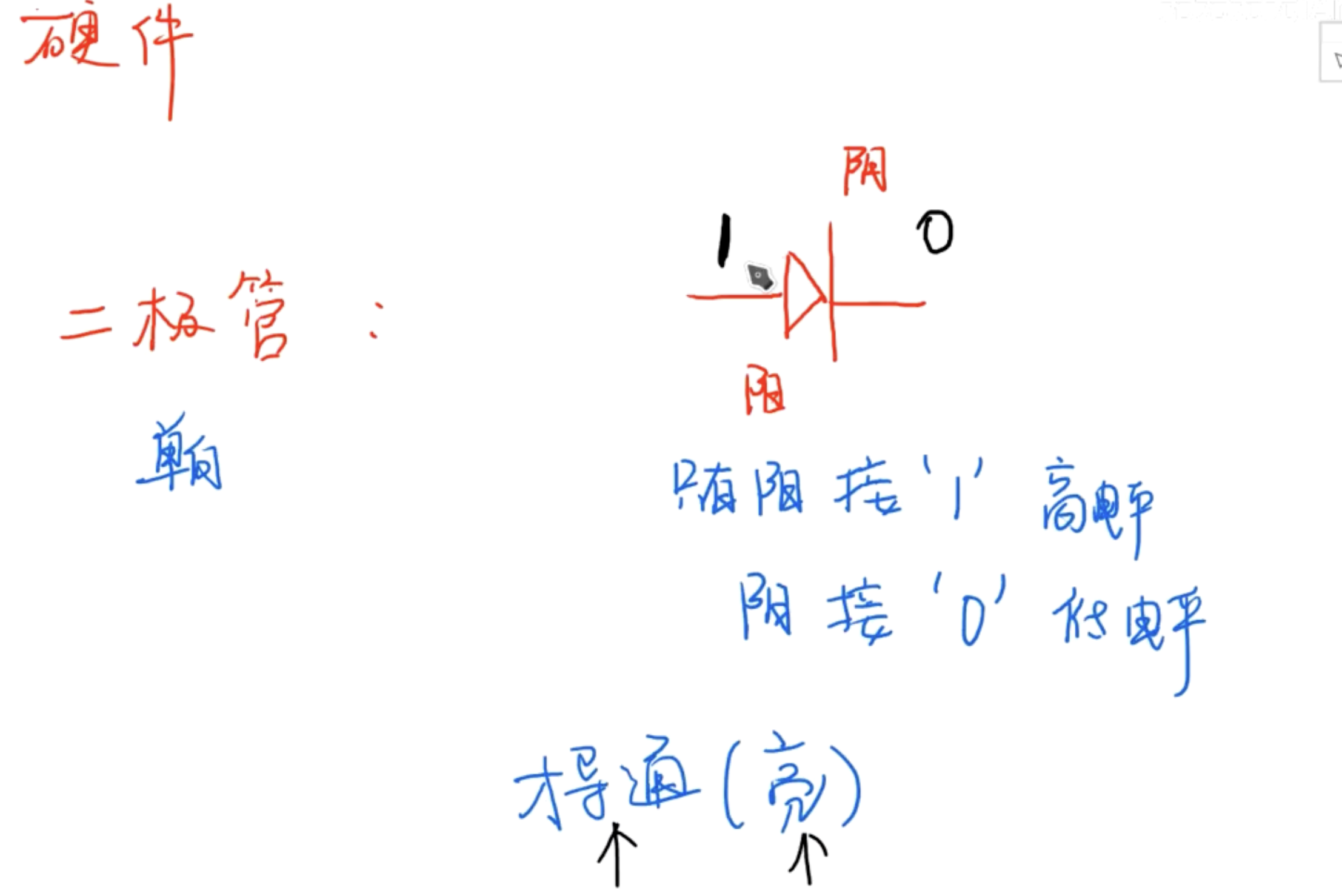

图中为二极管的符号（阴极/阳极），二极管为单向导通。
只有阳极接‘1’（高电平），阴极接‘0’（低电平）才导通(如果是发光二极管会亮否则不会，发光二极管符号中间位置会有两个向上箭头)
阳极为‘1’，阴极为‘1’，结果是不通；阳极为‘0’，阴极为‘0’，结果是不通；阳极为‘0’，阴极为‘1’，结果还是不通(因为二极管是单向)

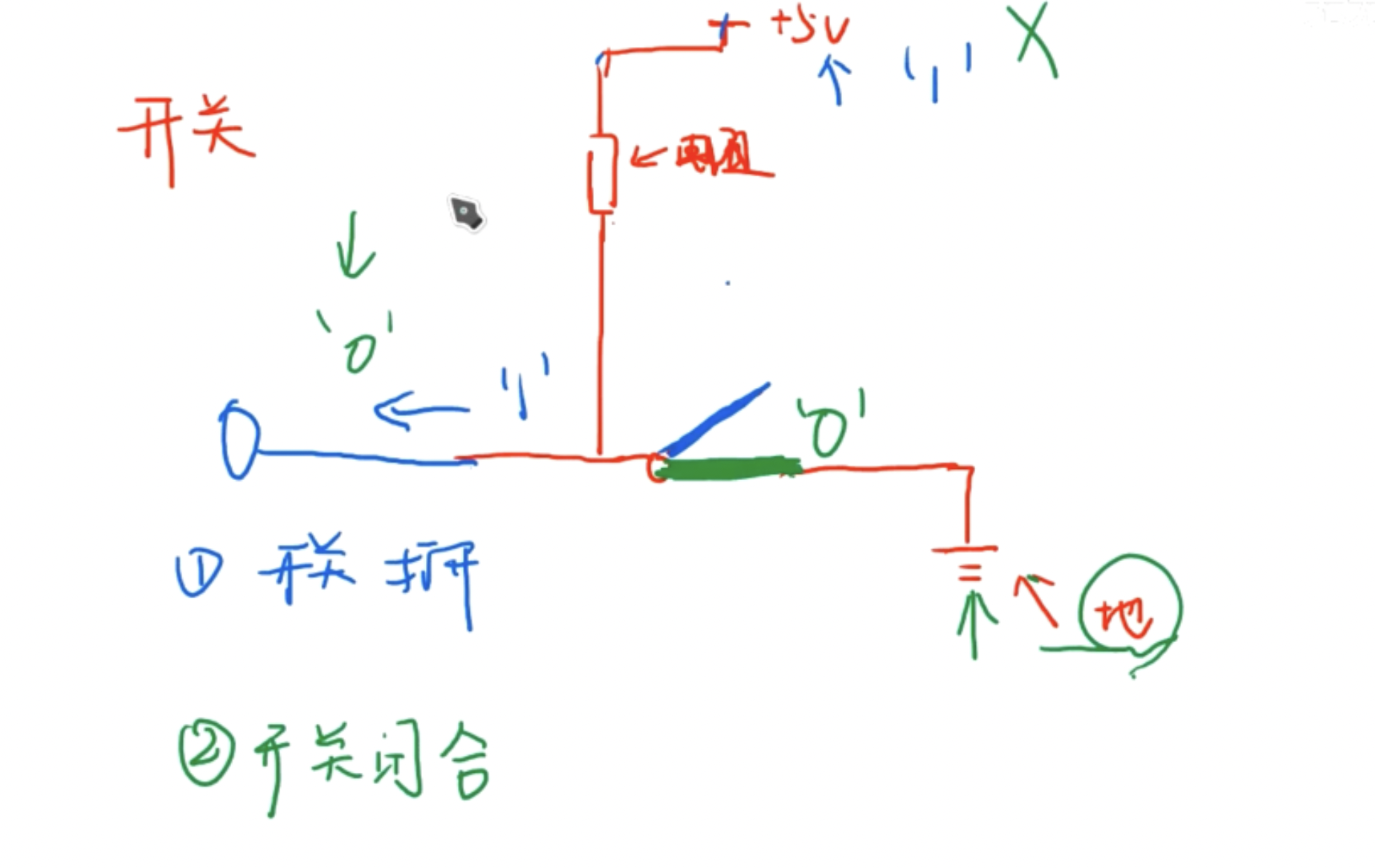

开关
正五伏：‘1’
地线：‘0’
开关打开时，接到正五伏‘1’送出‘1’；开关闭合时，接地线‘0’送出‘0’。

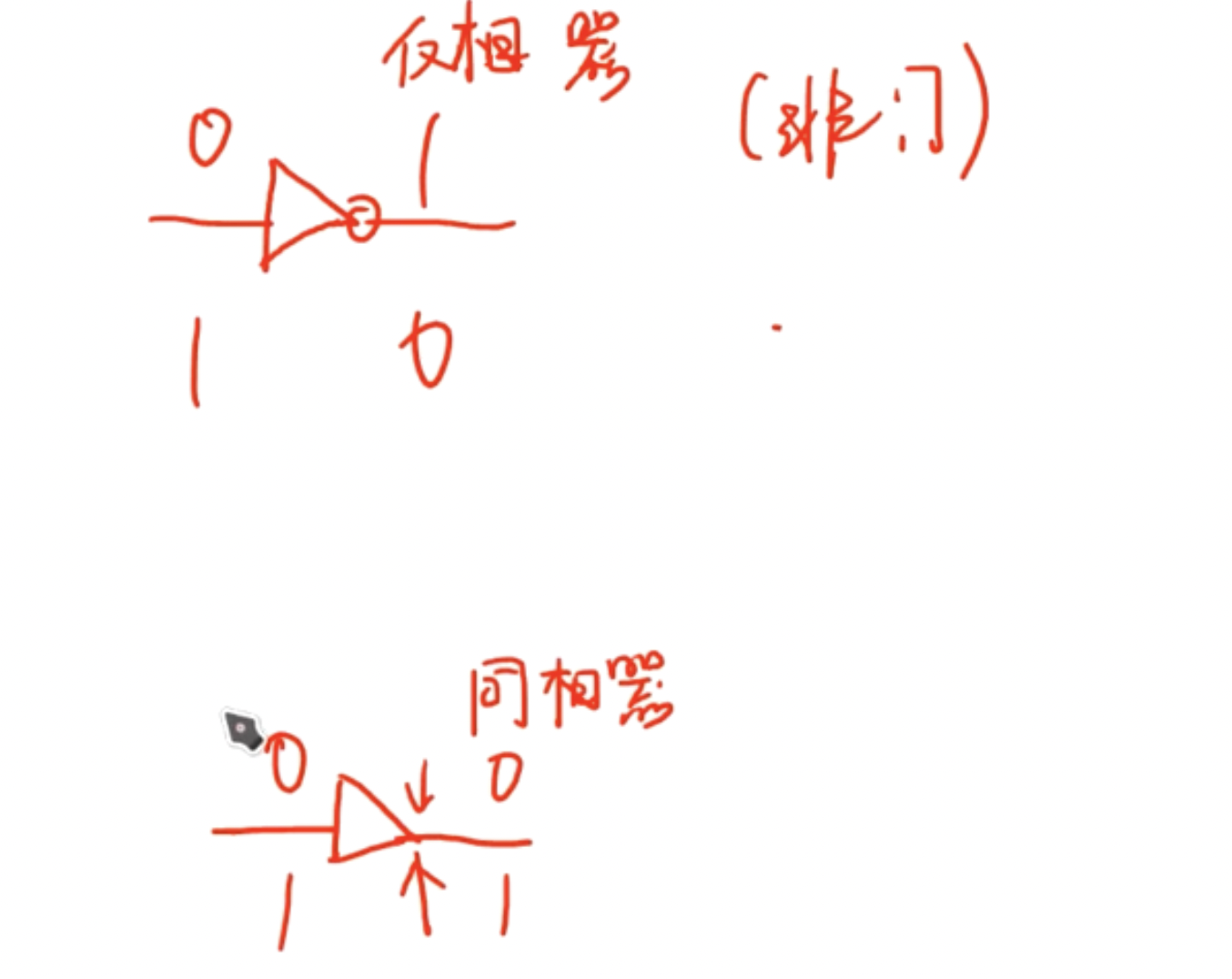

反相器/同相器
反相器（非门）：进0出1，进1出0。
同相器：进0出0，进1出1。

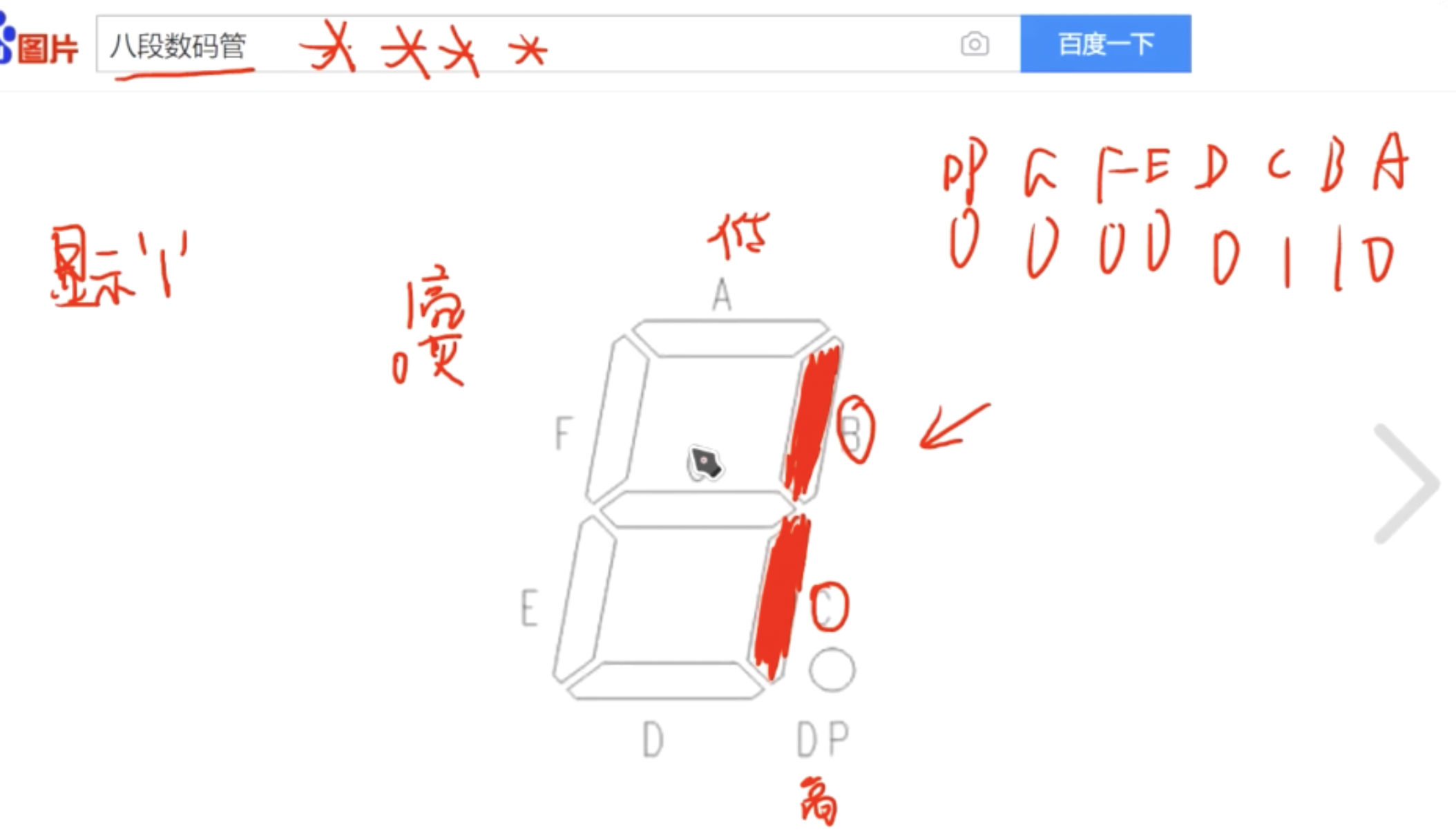

八段数码管
亮就为’1‘，不亮就为’0‘。DP处是小数点。
