微机原理 s6-计数芯片8253
微机原理
第六章
可编程定时/计数器8253

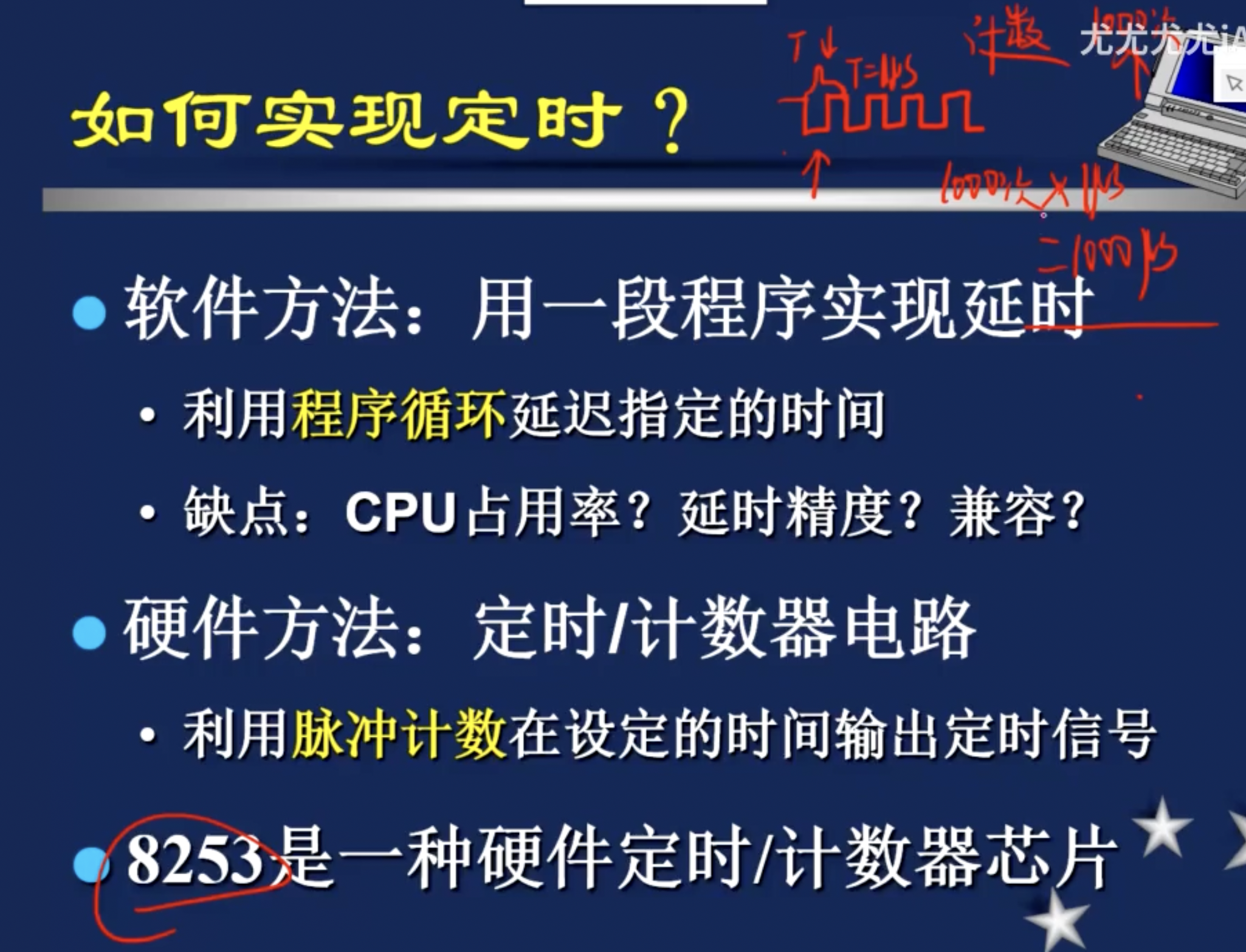

如何实现定时
软件延时例如：（可能会在单片机用，但是微机原理基本不会使用）
MOV cx,1000
LOP1:LOOP LOP1
脉冲计数：方波信号如上图

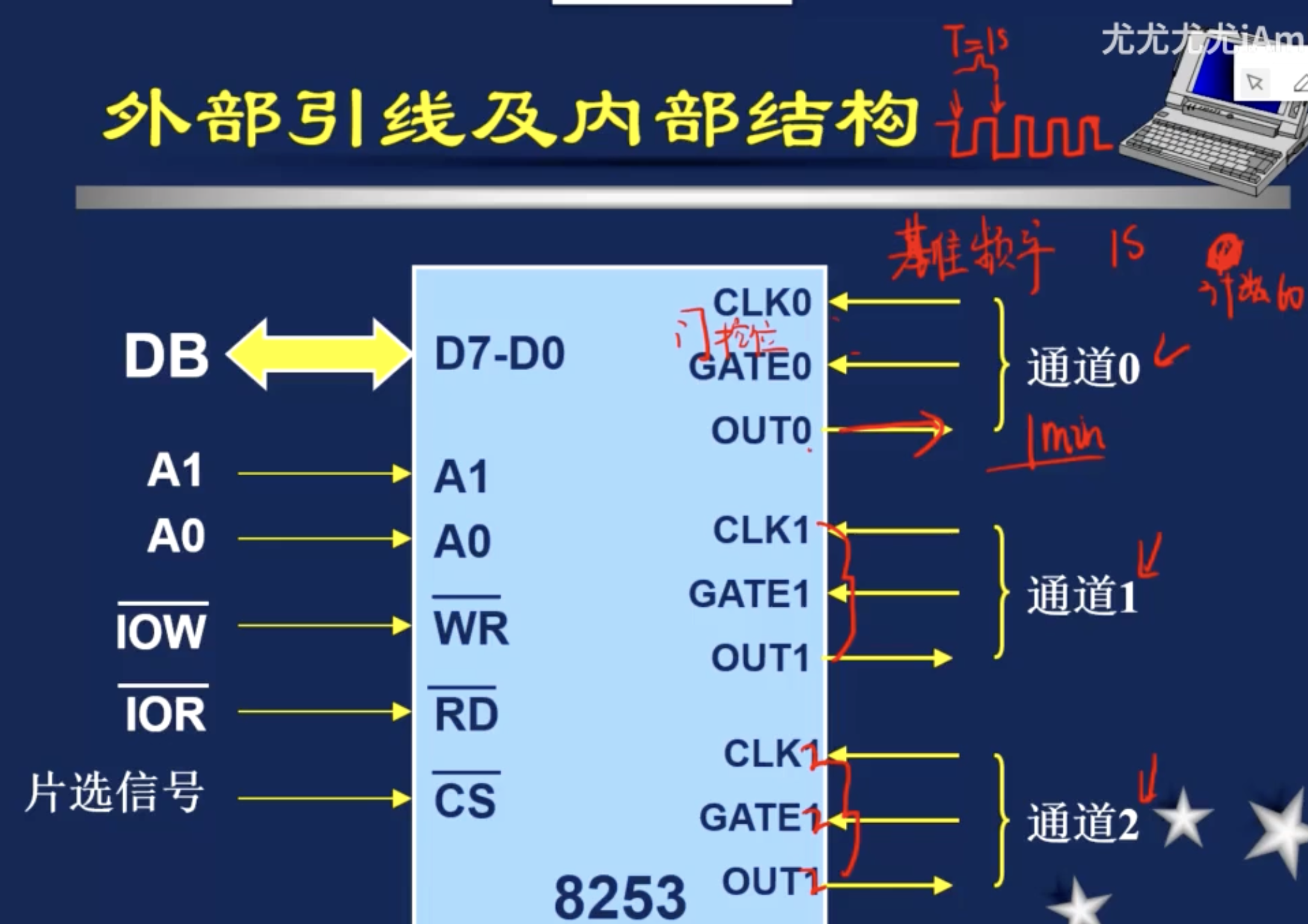

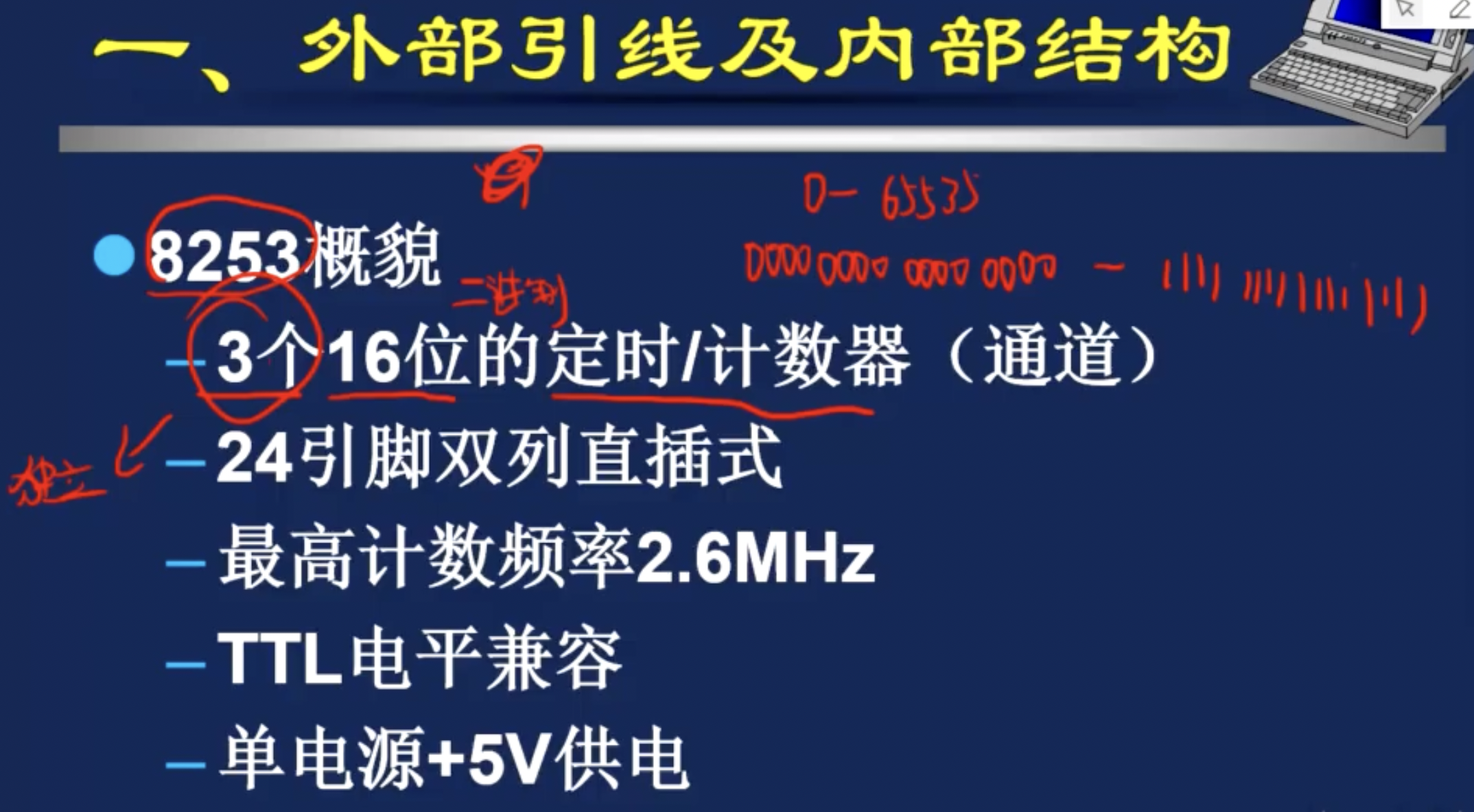

外部引线及内部结构
有3个独立的16位二进制的定时/计数器（通道），即0-65535。

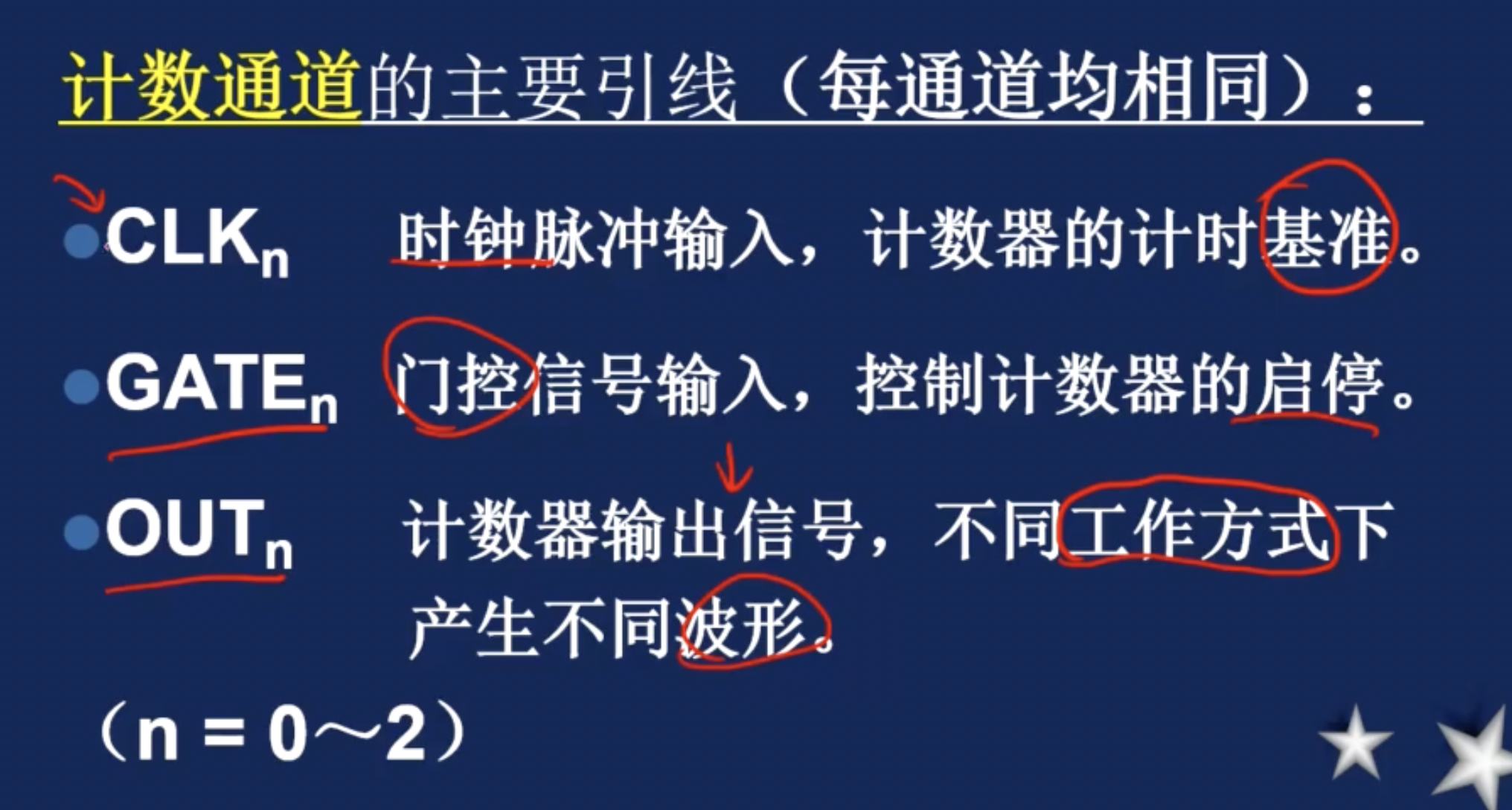

三个独立通道CLK0/1/2、GATE0/1/2、OUT0/1/2。
CLK：输入信号/基准输入，基准的输入源就是CLK端口。
GATE：门控位，控制计数器的启停。
OUT：计数器输出信号，不同工作方式下产生不同波形。
例：基准频率T=1s，需计数60，那么OUT端应该输出1min。
8253的A0和A1(片内寻址,四种组合也就是四个地址)端口与8086的不同，不能直接连接8086的A0和A1端口。
原因：若8253的A0为1、A1暂且不管，那么此时是一个奇地址应该出现在D8-D15，而8086的D8-D15实际没有连接8253芯片，且D0-D7是偶地址。
解决方法：8086的A2接8253的A1、8086的A1接8253的A0，同时让8086的A0=0，这样就变成了偶地址。
注：解决办法是自己接的时候使用，如果题中给出的是接A0A1，那么按照题中的“错”着来就可以。且还有接其他线的可能。

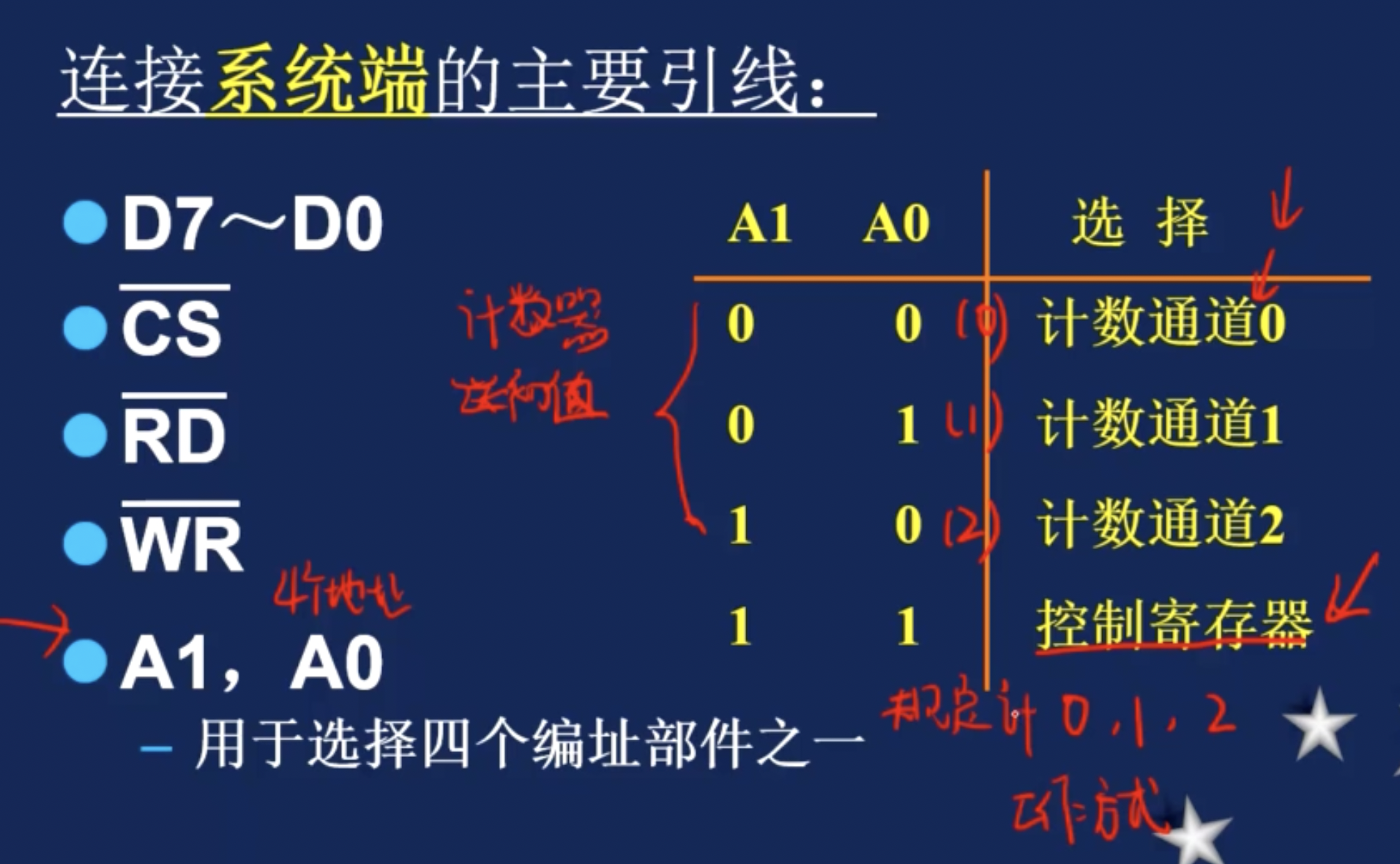

连接系统端的主要引线：
D7-D0,A1,A0。作用为选择。
CS非,A1为0,A0为0。作用为选择计数通道0。
RD非,A1为0,A0为1。作用为选择计数通道1。
WR非,A1为1,A0为0。作用为选择计数通道2。
A1,A0,A1为1,A0为1。作用为控制寄存器。
前三种是给计数器送初值，A1和A0是规定计数器0，1，2的工作方式。
计数启动方式
不同方式的启动方式不同。
程序指令启动—软件启动。
外部电路信号启动—硬件启动。
软件启动过程：GATE端保持为高电平‘1’，给计数器使用指令送入初值后启动。
硬件启动过程：GATE端有一个上升沿，也就是由‘0’变为‘1’(类似开/关)之后启动。

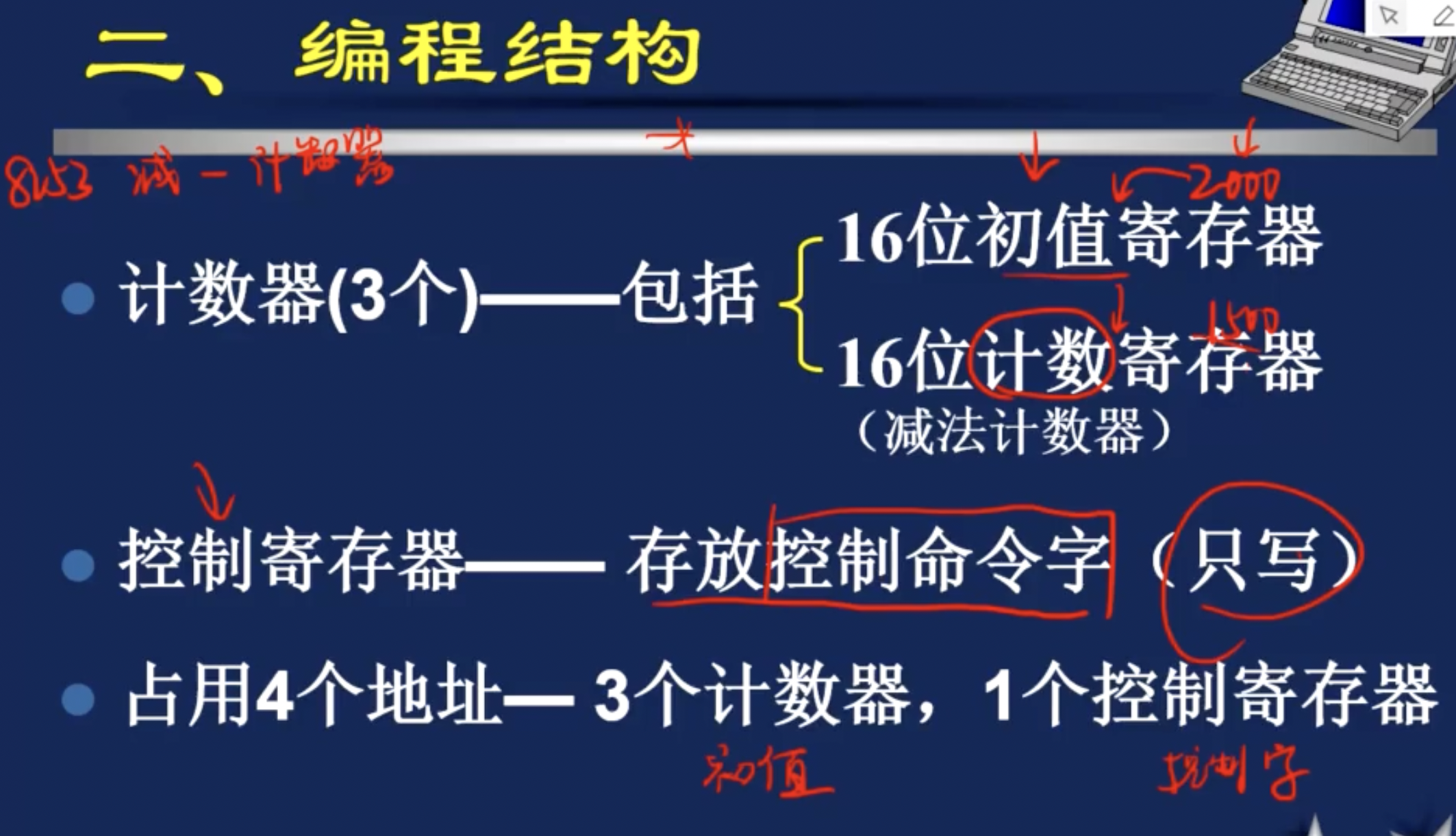

编程结构(仅了解)

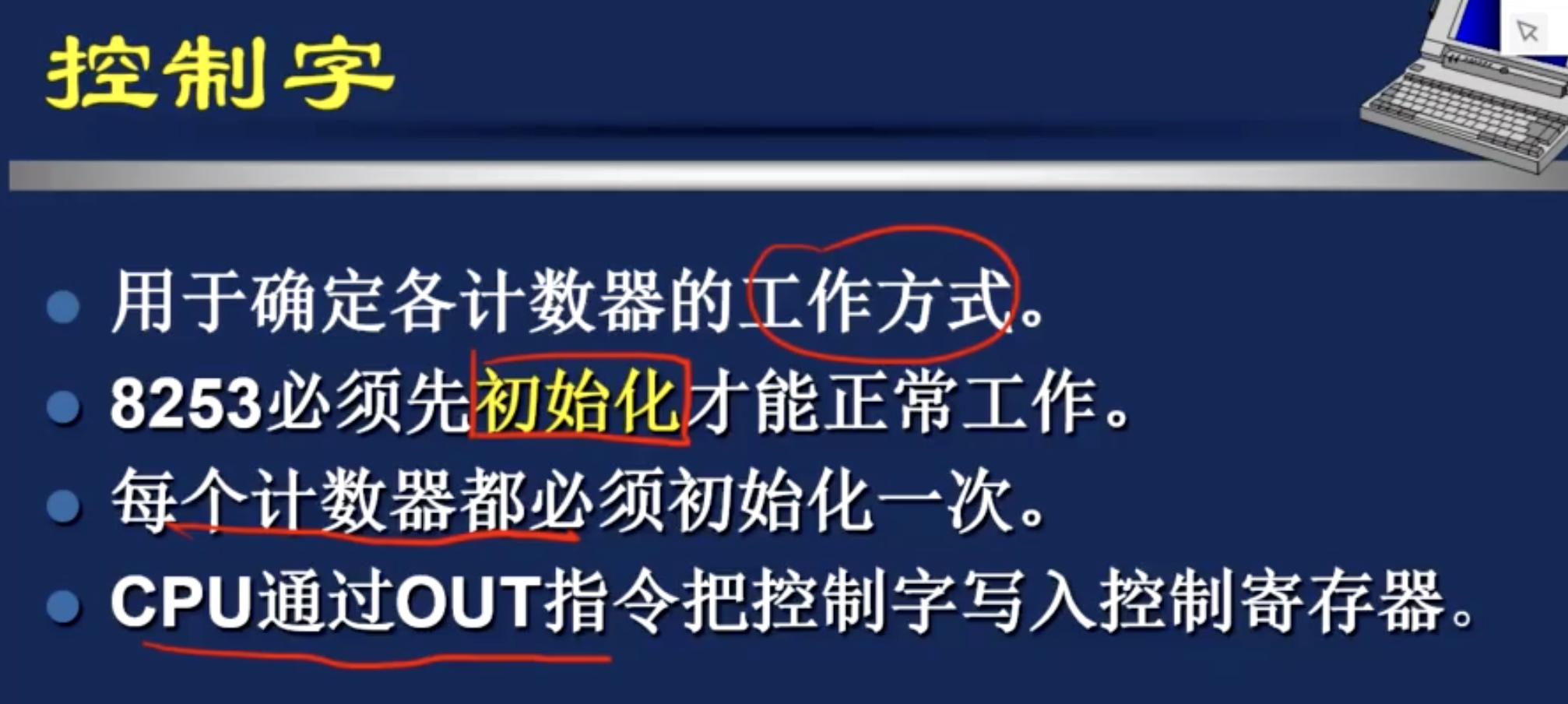

控制字

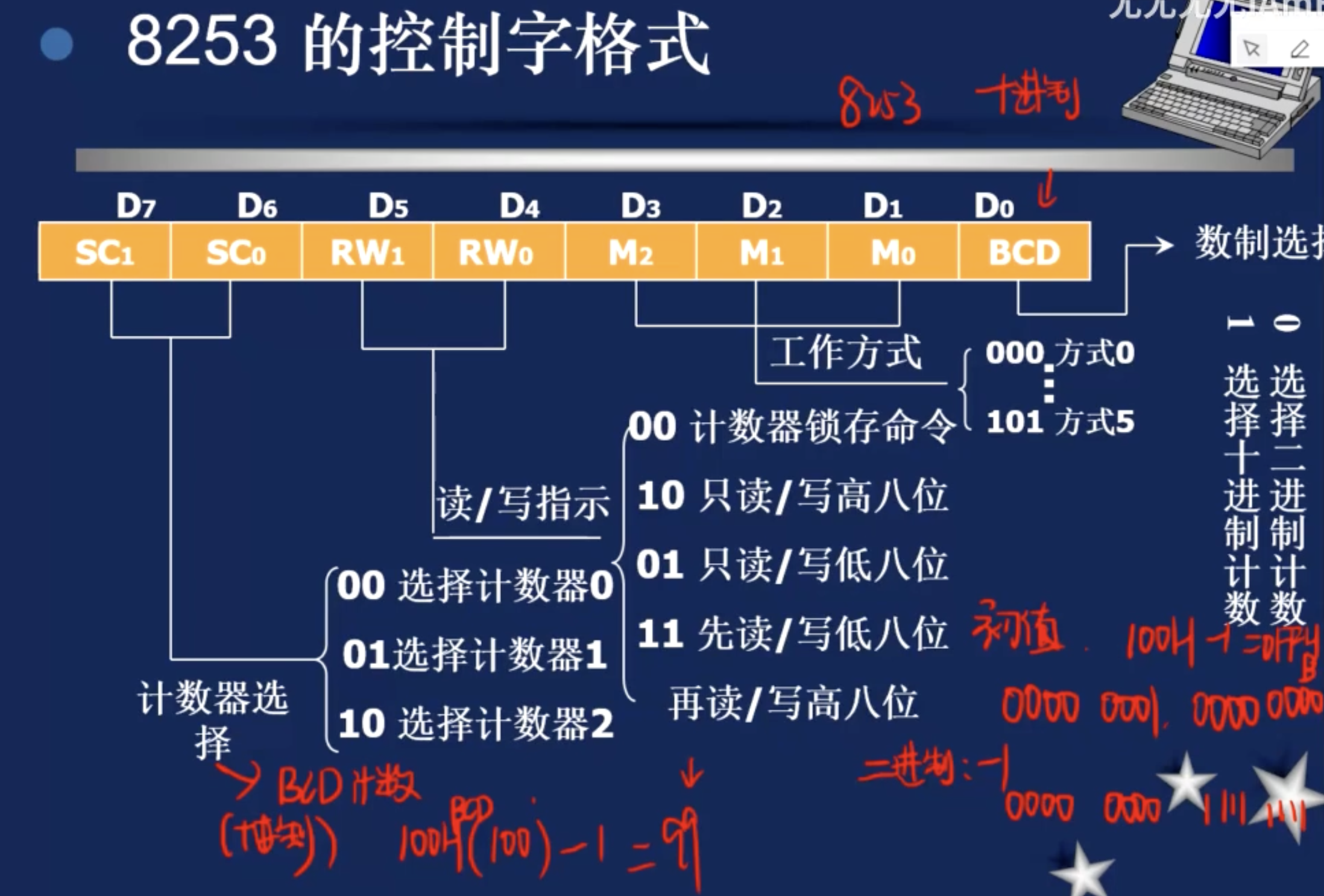

8253的控制字格式
D7,D6：计数器选择。
D5,D4：读/写指示。(一般不用00)
D3,D2,D1：工作方式。
D0：数制选择。(二/BCD)(写进制以及代码时要规范)

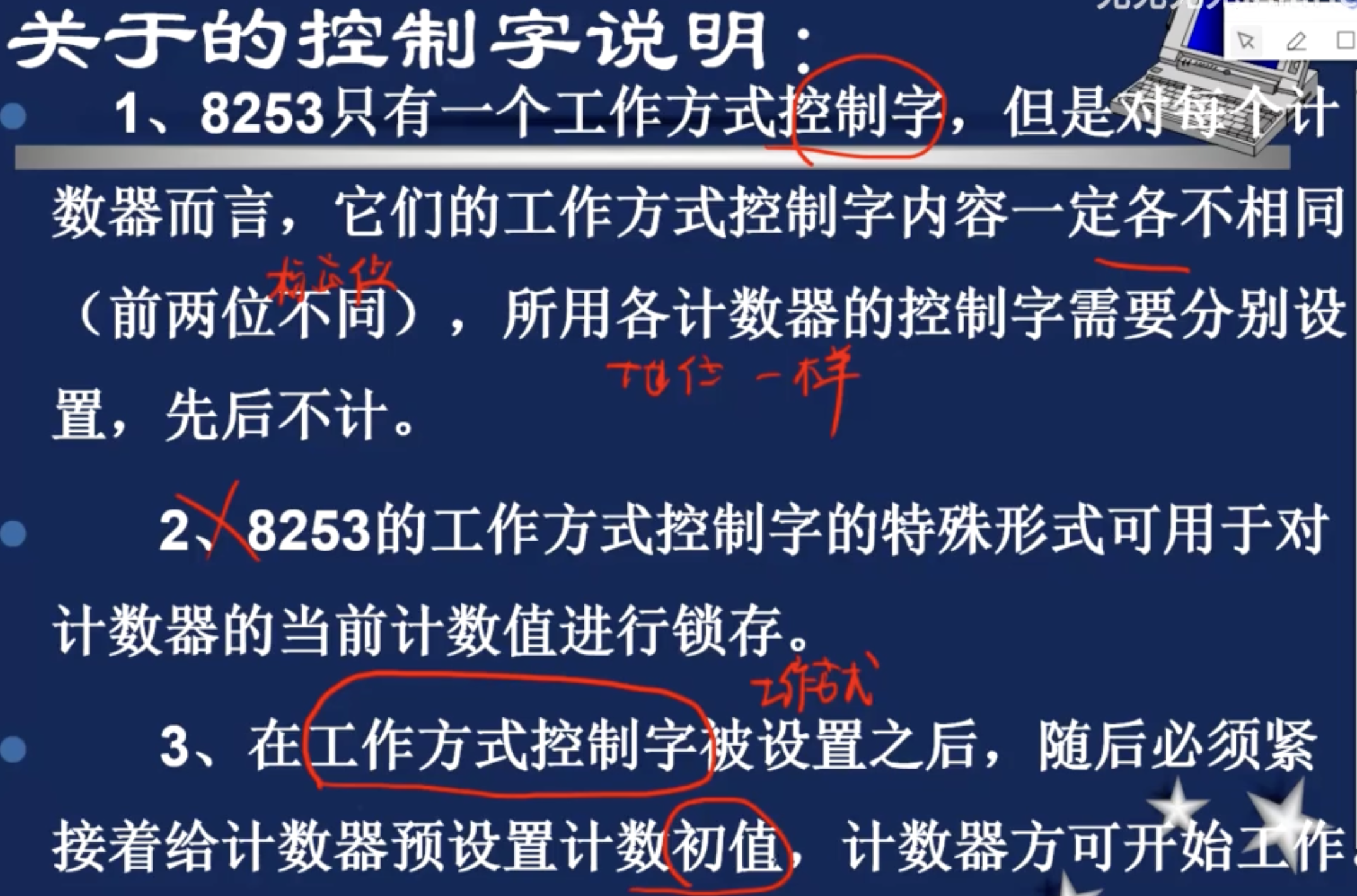

关于控制字的说明
设置工作方式后，必须给计数器设置初值。
频率
频率：例如刷新率60hz，那就代表屏幕一秒钟刷新60次。

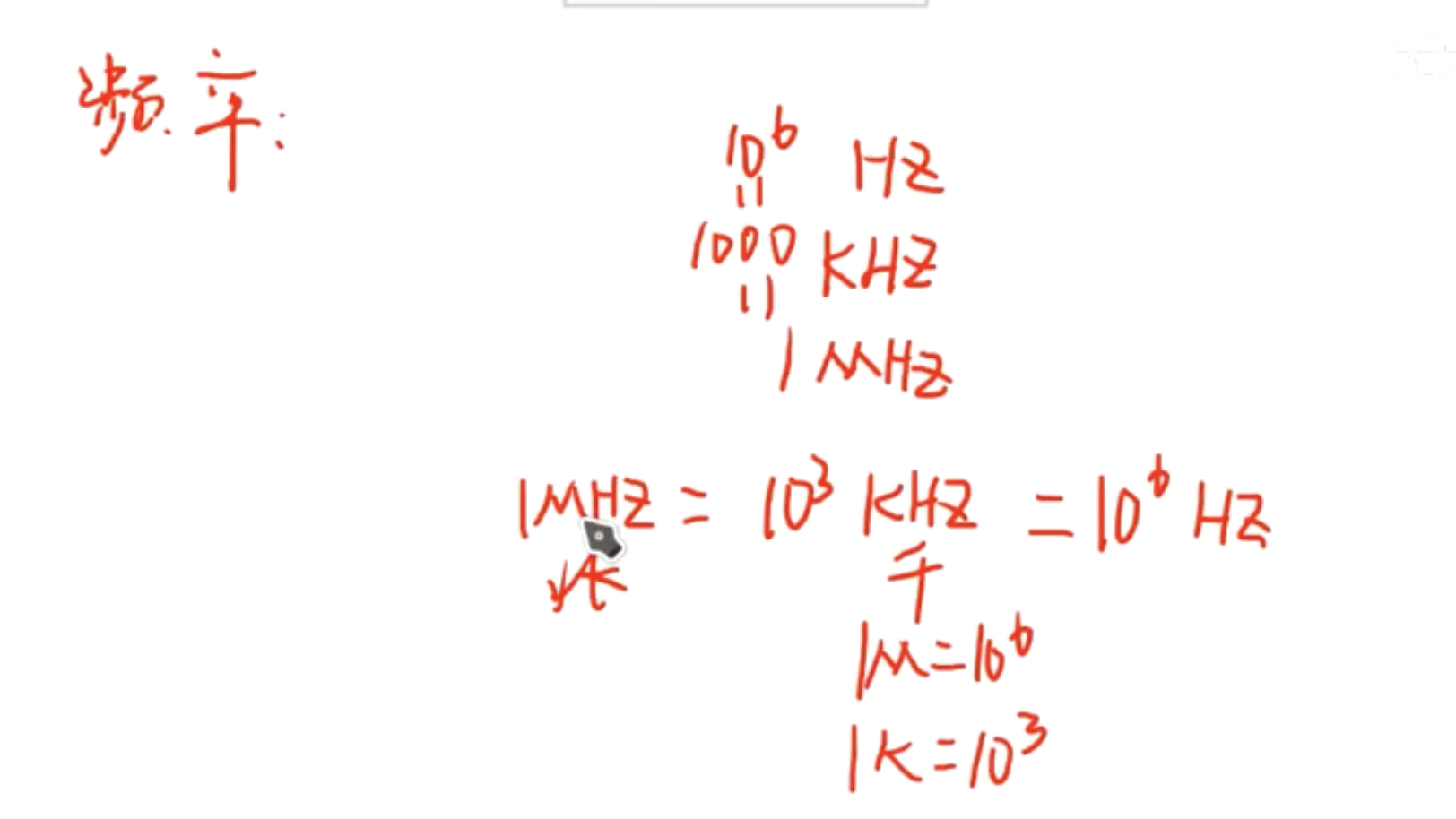

1MHZ=10的3次方KHZ=10的6次方HZ。
1M=10的6次方；1K=10的3次方。
周期
周期和频率互为倒数。
1s=1000ms=1000000μs。
1毫秒=10的-3次方秒；1微秒=10的-6次方秒。

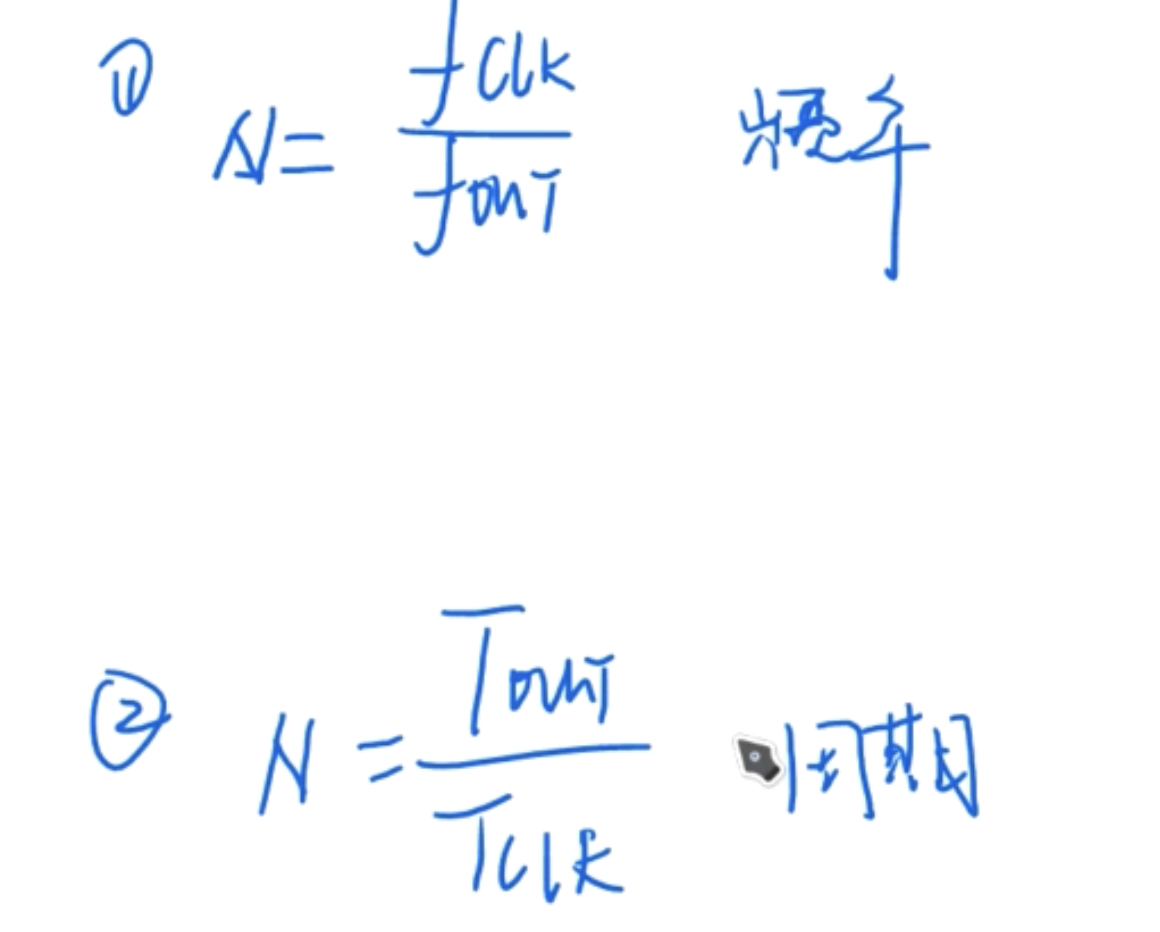

频率/周期
周期：初值N=TOUT/TCLK，N单位(个)，也可以说是没有单位。
T=1/F，初值N=1/FCLK比1/FOUT。
频率：初值N=FCLK/FOUT
1 Hz = 1/s 或 1 s = 1/Hz
例题

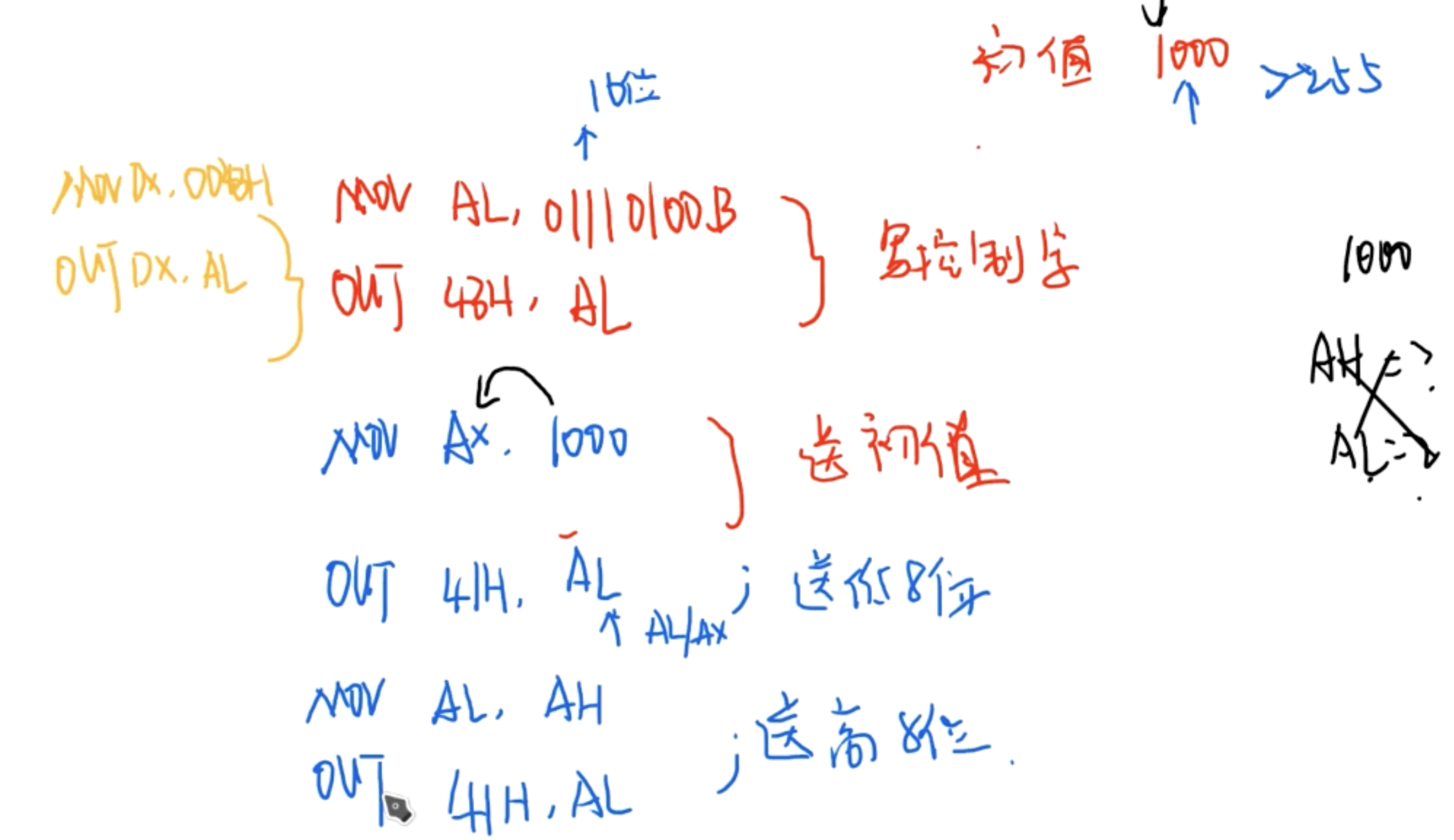

初始化程序流程
8位
地址为40H-43H，给计数通道1设置初值，所以送到41H。
16位
