微机原理 s6-8253的工作方式及级连
微机原理
第六章
8253的工作方式以及级连

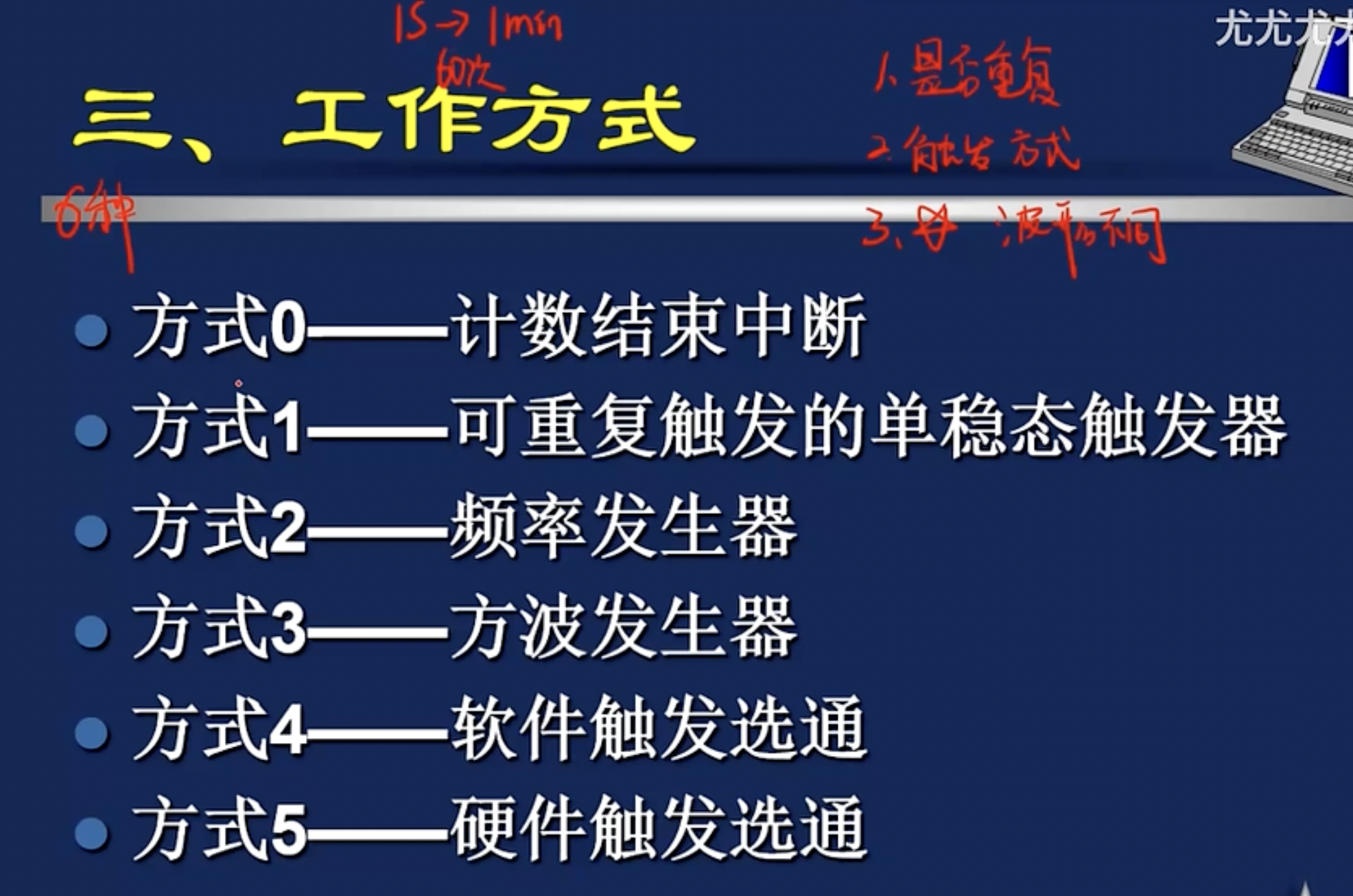

工作方式

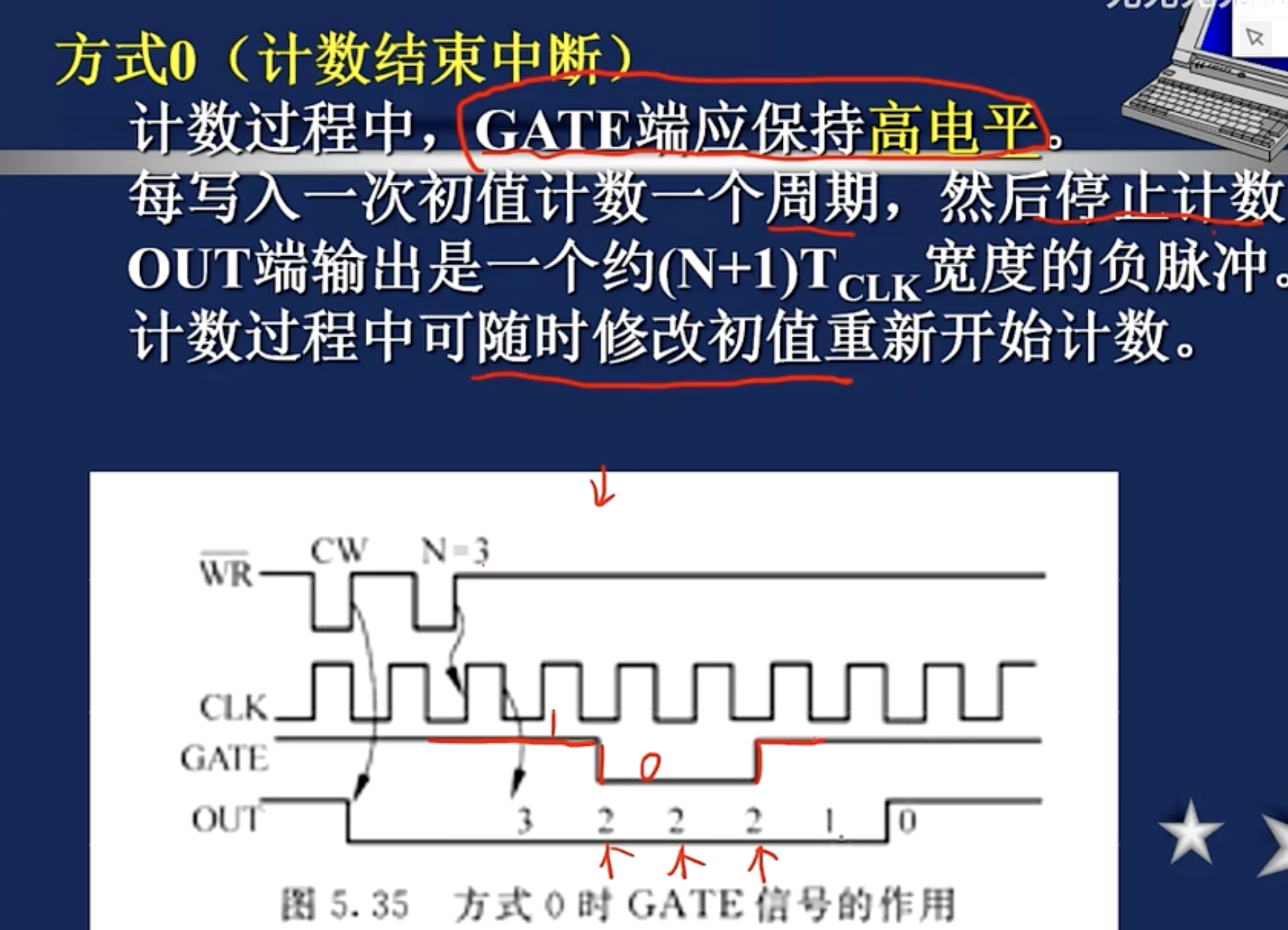

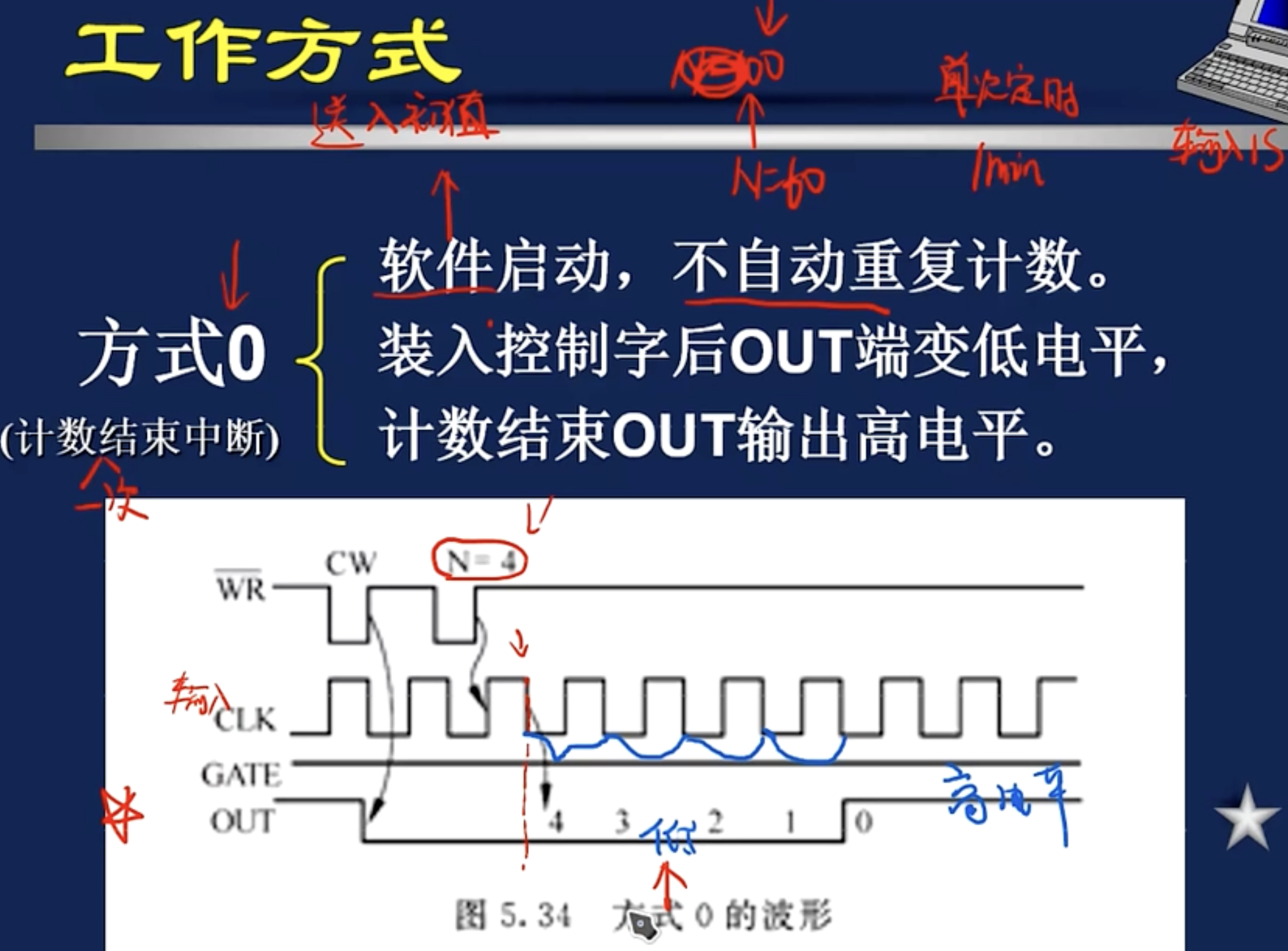

方式0—计数结束中断(***)
软件启动，不自动重复计数。适用于单次计时。
在计数过程中为低电平， 计数结束后变为高电平。
计数过程中，GATE端应保持高电平。
计数过程中可以随时修改初值并重新开始计数。

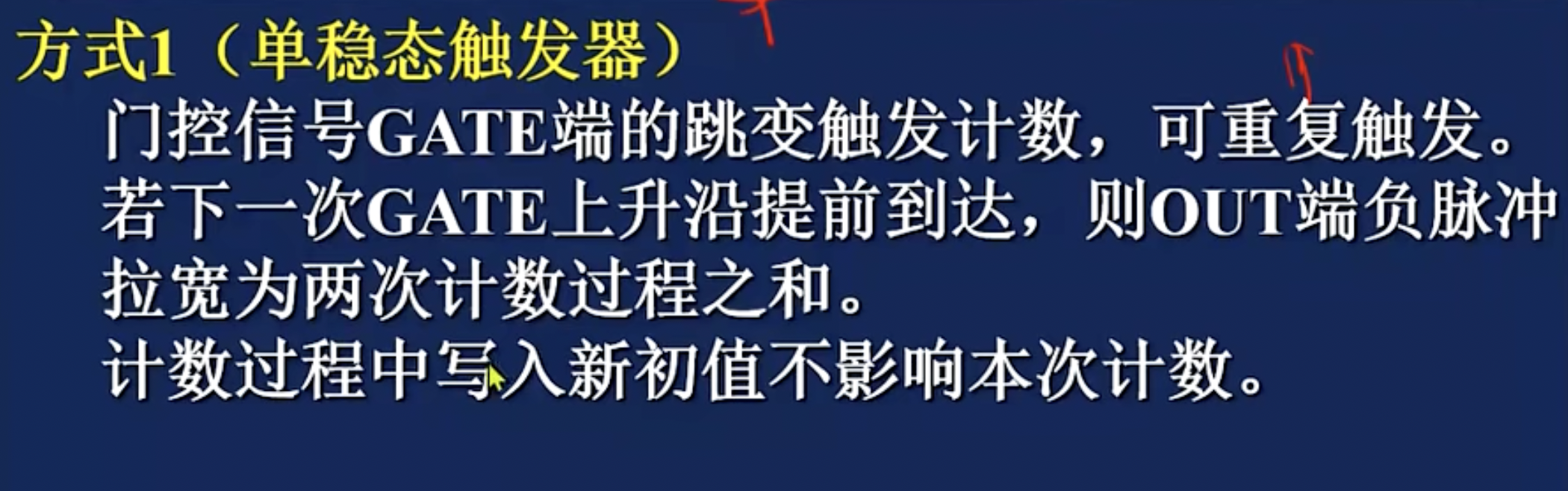

方式1—单稳态触发器(***)
硬件启动，如果没有门控信号触发时不自动重复计数。
送初值后，OUT端变高电平。GATE门控有跳变就开始计数。
计数开始OUT端变为低电平，计数结束后又变高。
p2中，第二句话的意思可以理解是一个复位信号，被复位的是初值。

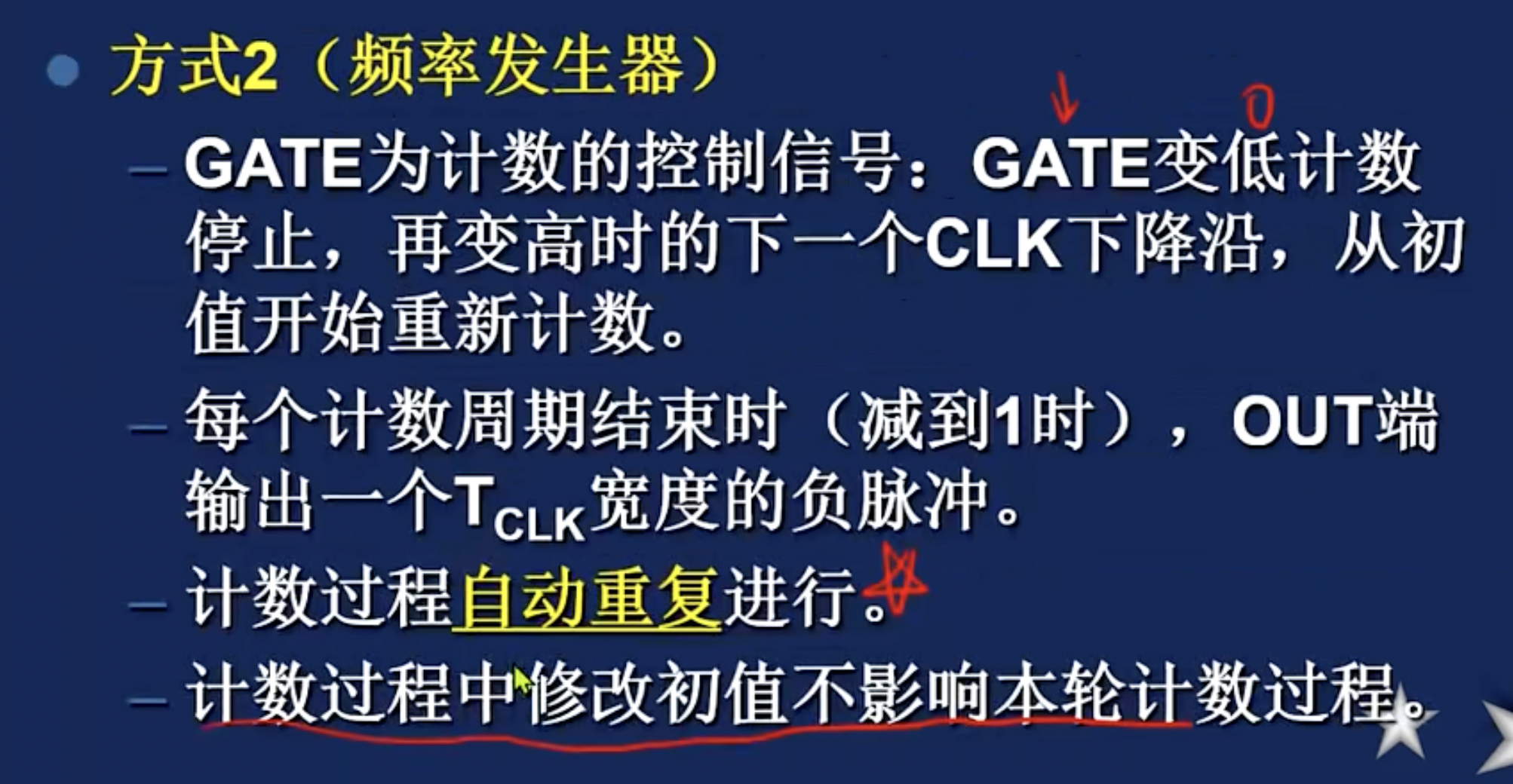

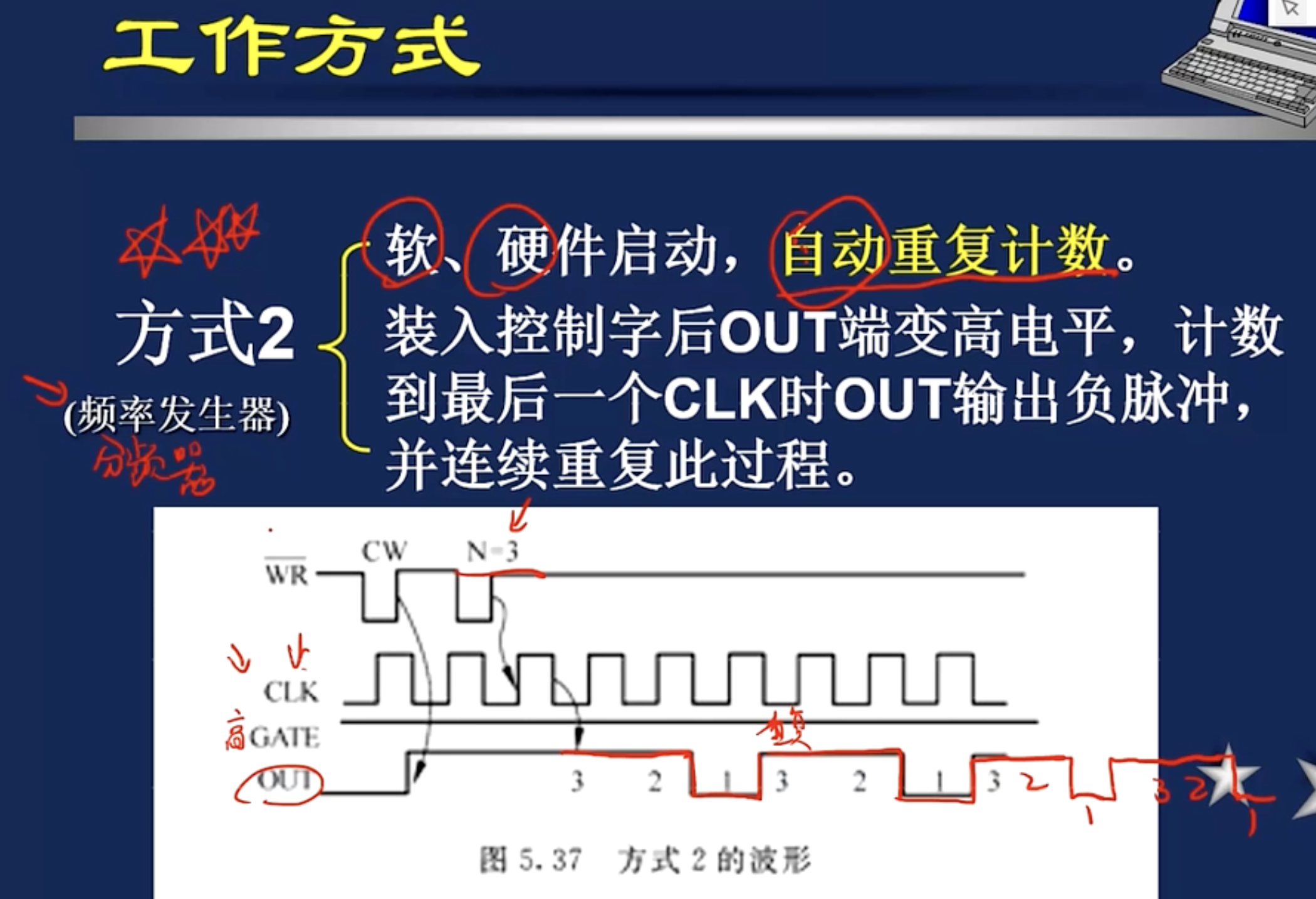

方式2—频率发生器(分频器)(***)
软、硬件启动，自动重复计数。
装入控制字后OUT端变高电平，计数到最后一个CLK时OUT输出负脉冲，并持续重复此过程。
OUT端也就是在数有多少个CLK。
计数过程自动重复进行，计数过程中修改初值不影响本轮计数过程，但影响下一轮。

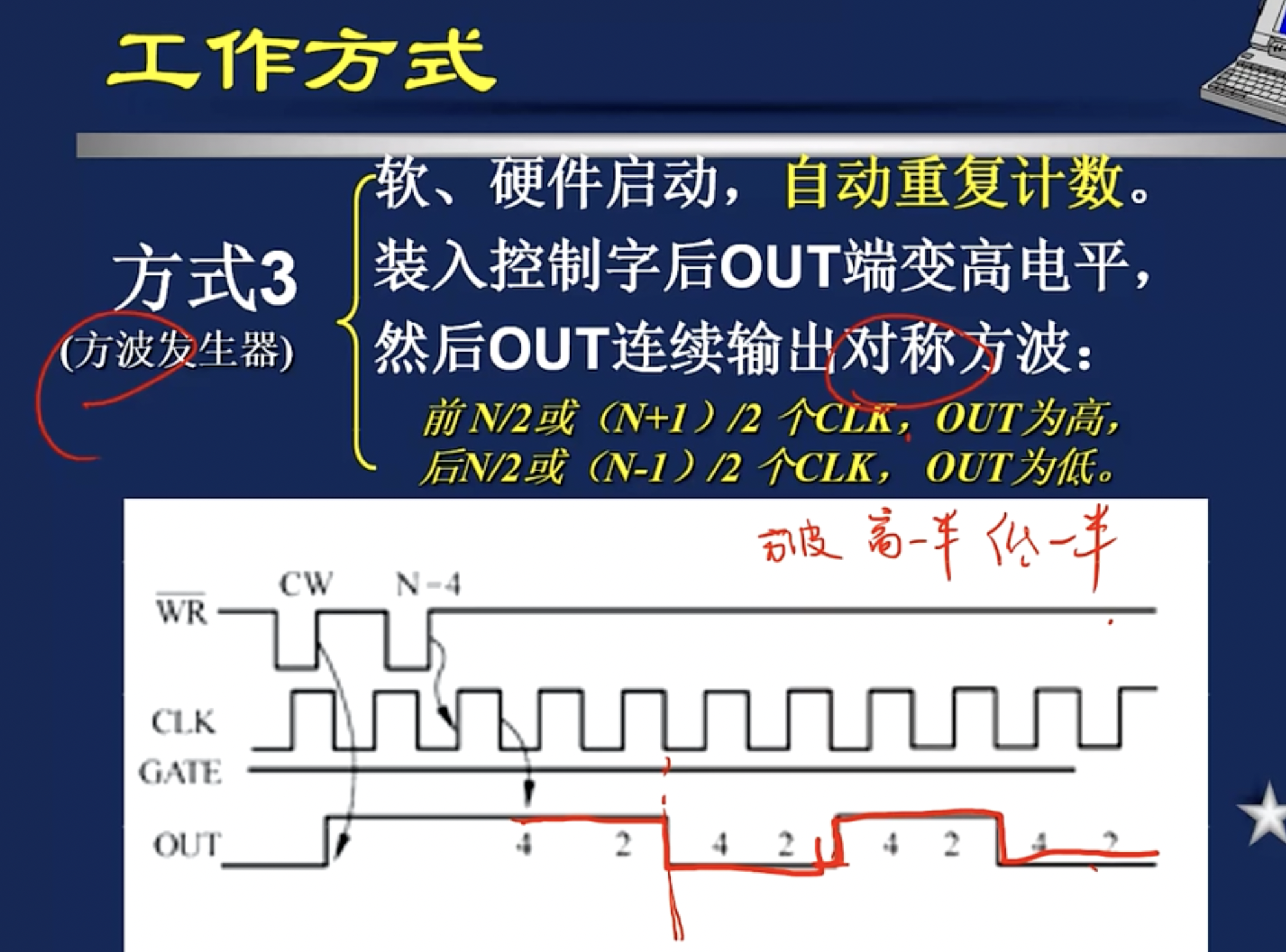

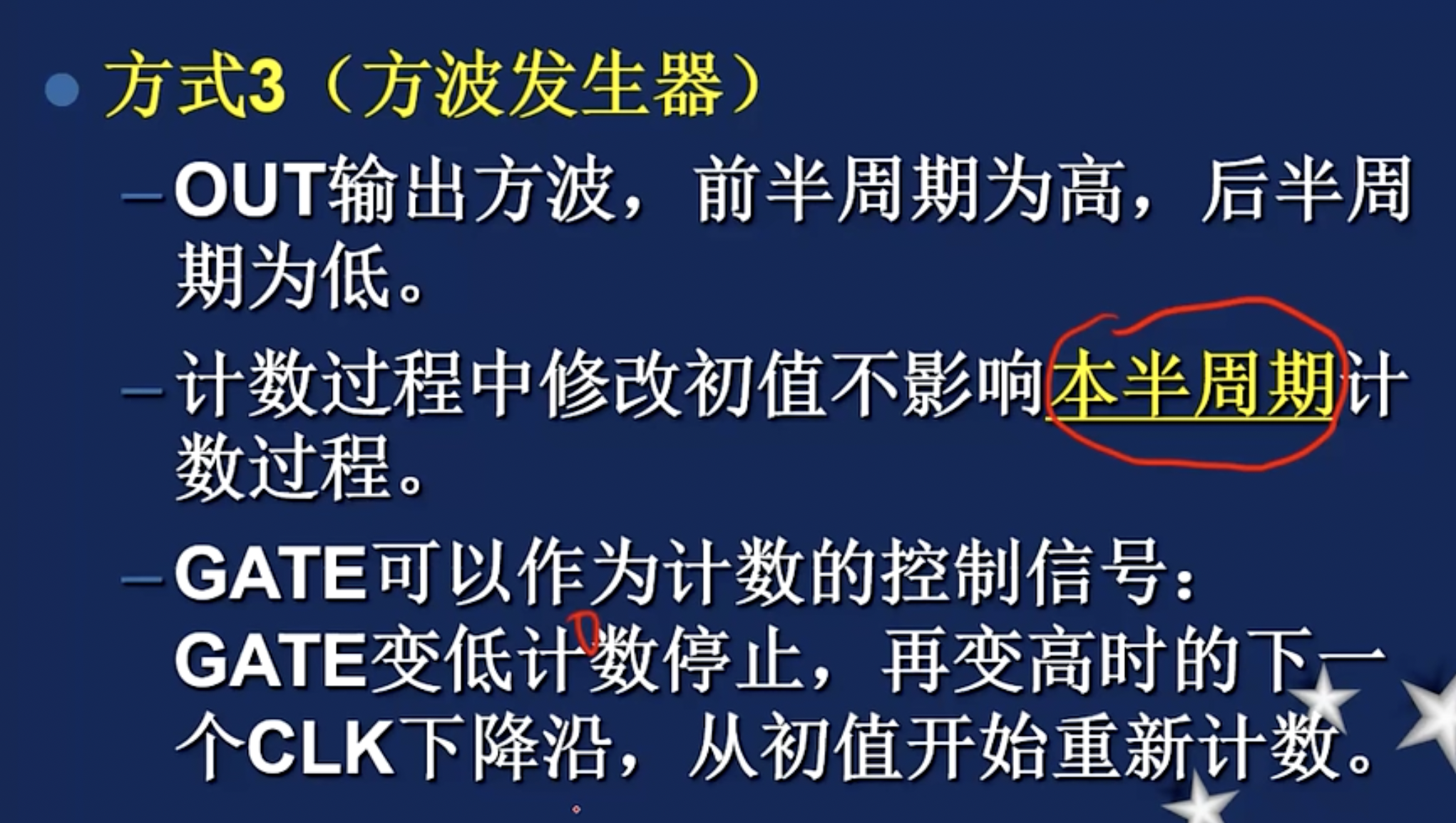

方式3—方波发生器(***)
软、硬件启动，自动重复计数。
装入控制字后OUT端变高电平，然后OUT连续输出对称方波。
前N/2或(N+1)/2个CLK，OUT变高，后N/2或(N-1)/2个CLK，OUT为低。奇数的高电平的时间比低电平的时间多一个。
OUT输出方波，前半周期为高，后半周期为低。
计数过程中修改初值不影响本半周期计数过程。

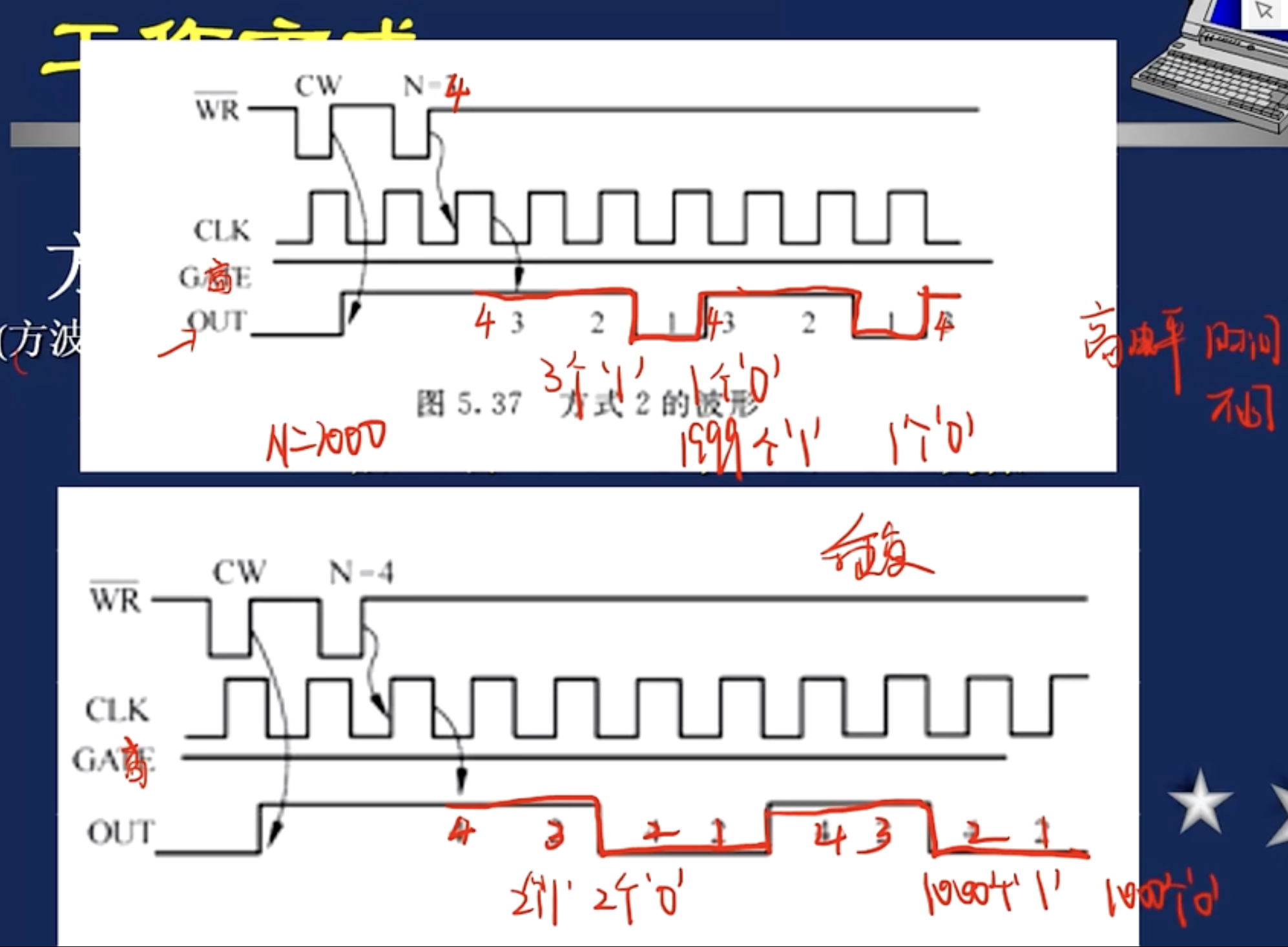

方式3和2的不同点
方式3和方式2的不同点，就在于波形不同其余基本相同。

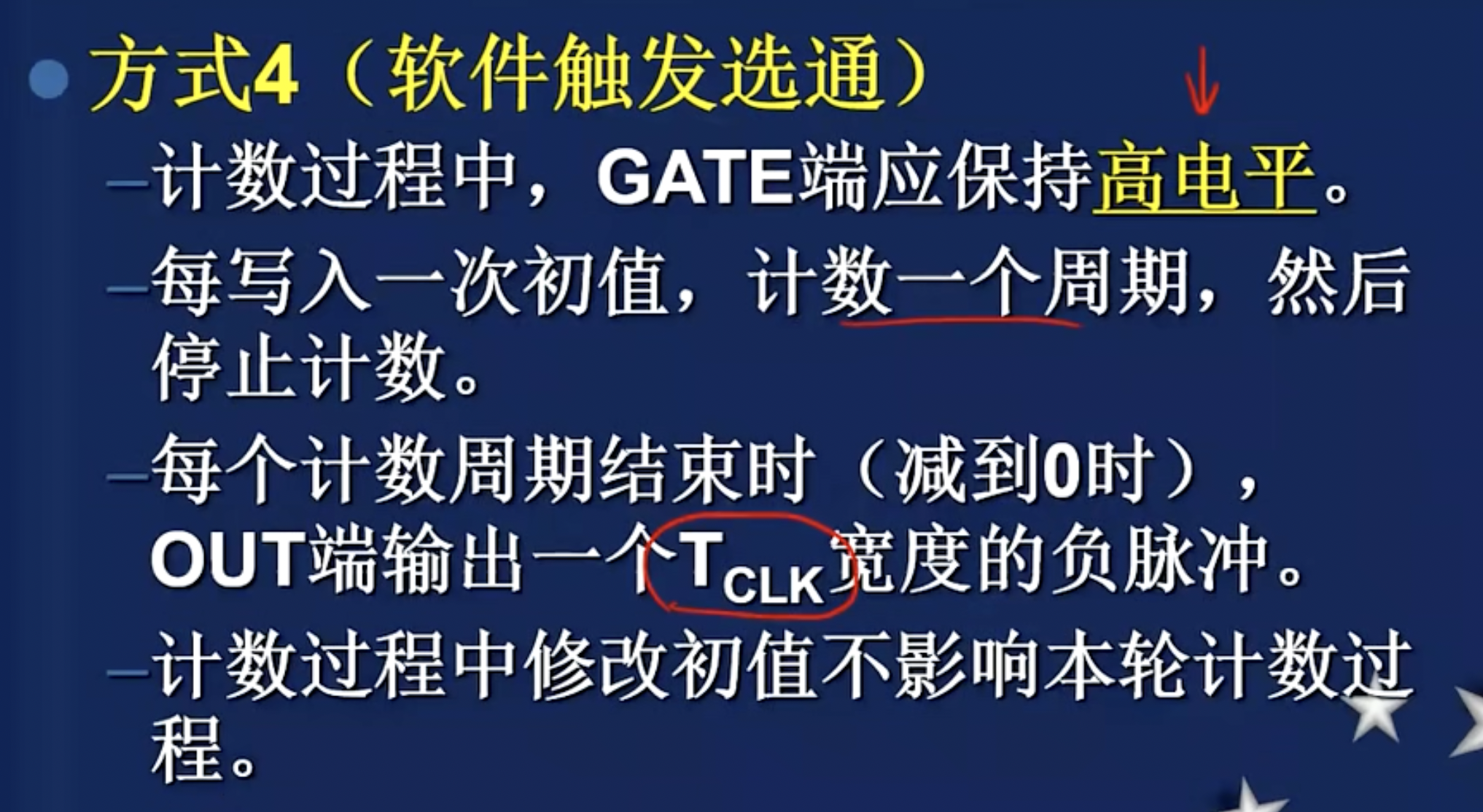

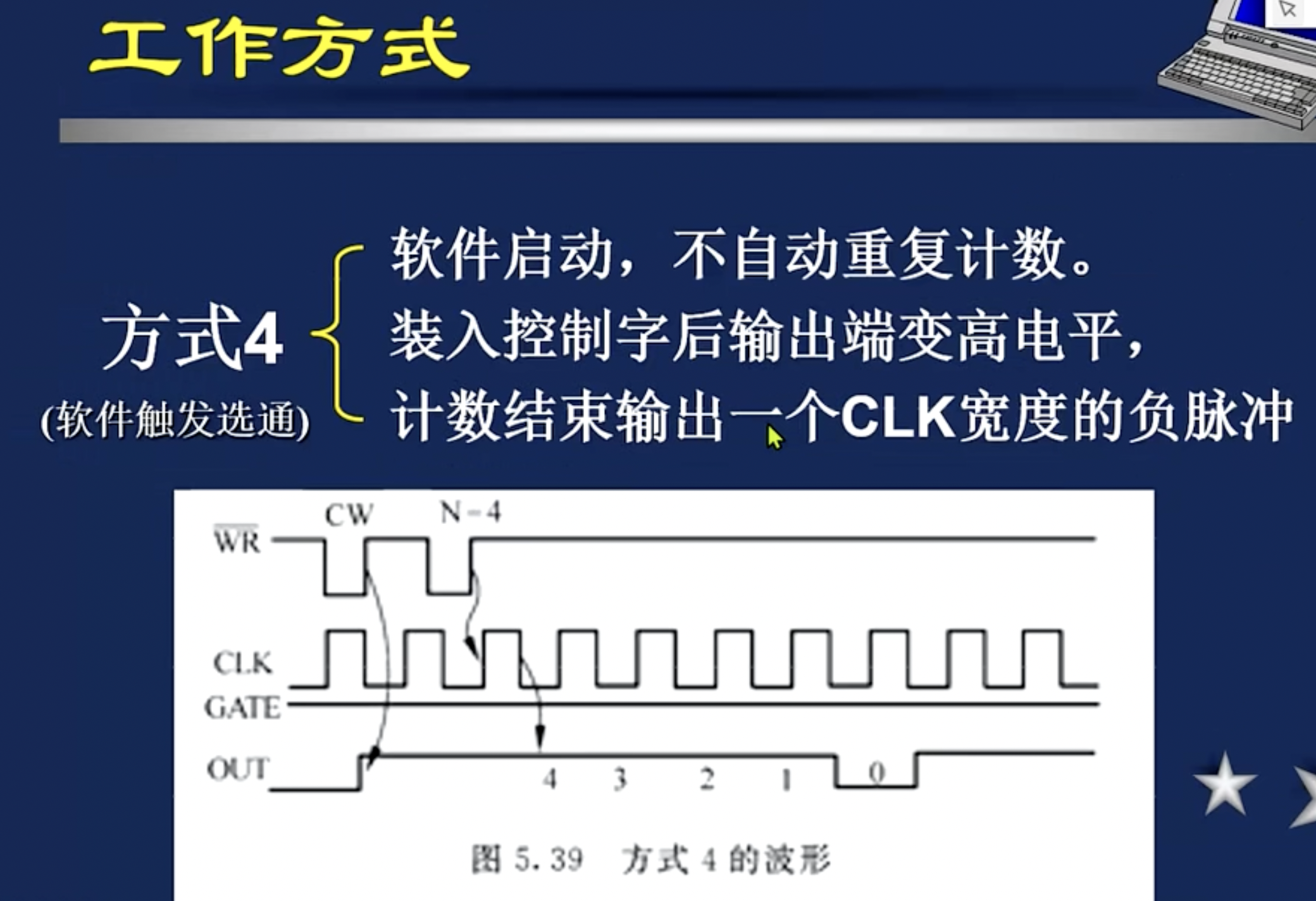

方式4—软件触发选通
与方式0相比就是对方式0的计数区间内取反。
软件启动，不自动重复计数。
OUT端计数结束时输出一个TCLK宽度的负脉冲。计数过程中修改初值不影响本轮计数过程，但影响下一轮。

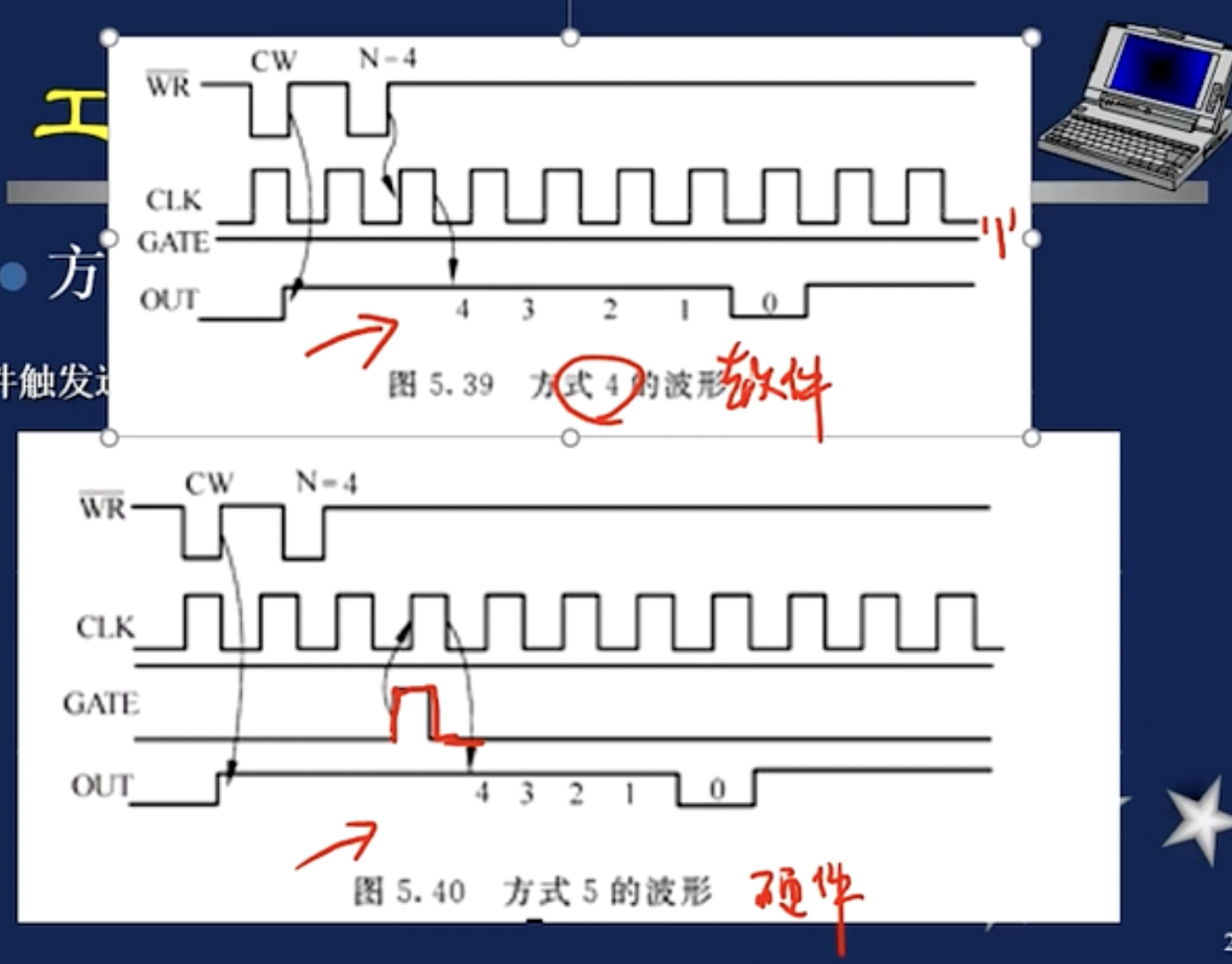

方式5—硬件触发选通
与方式4基本一致，只是硬件触发。
方式5和4的不同点

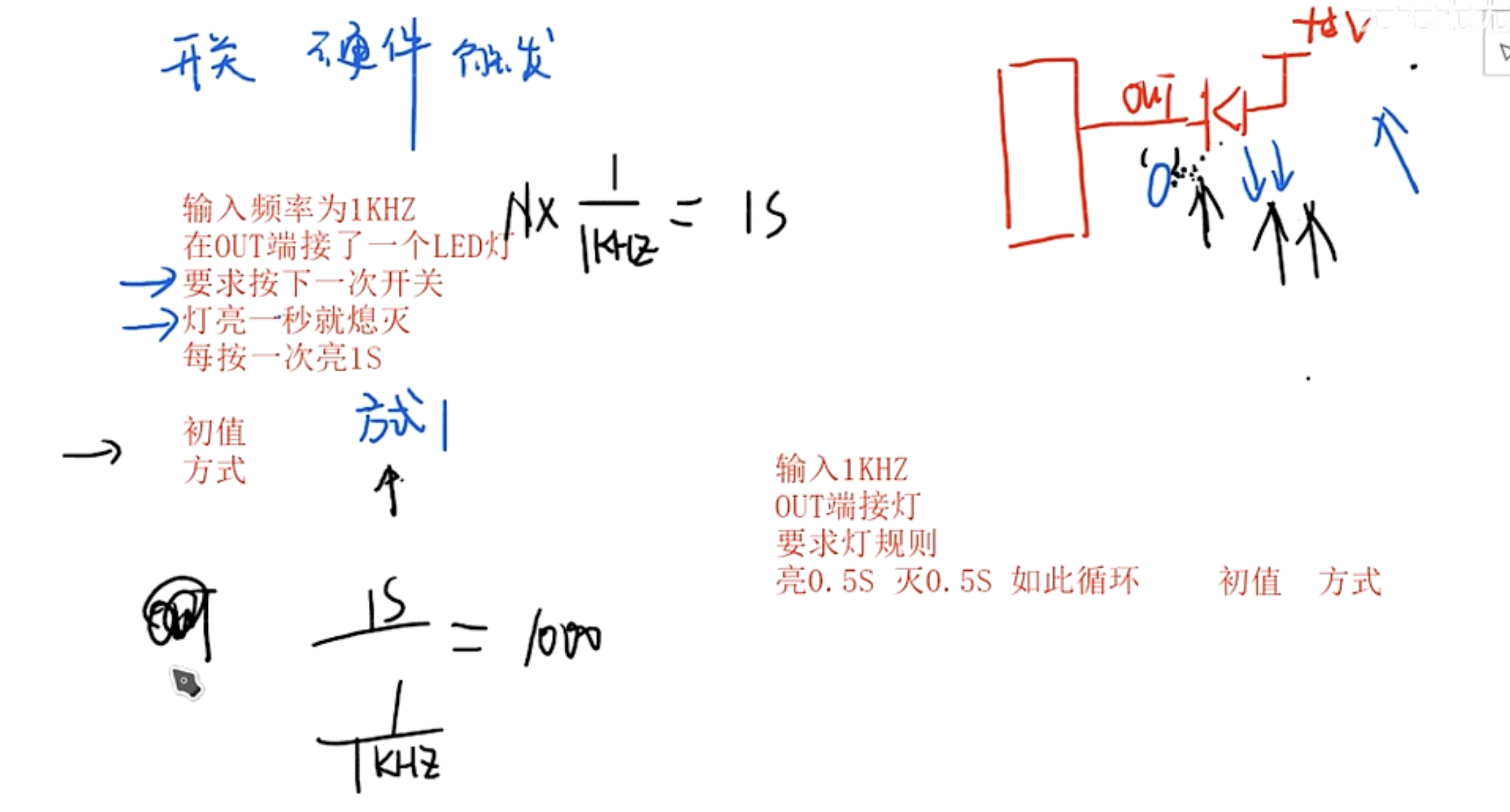

例题1

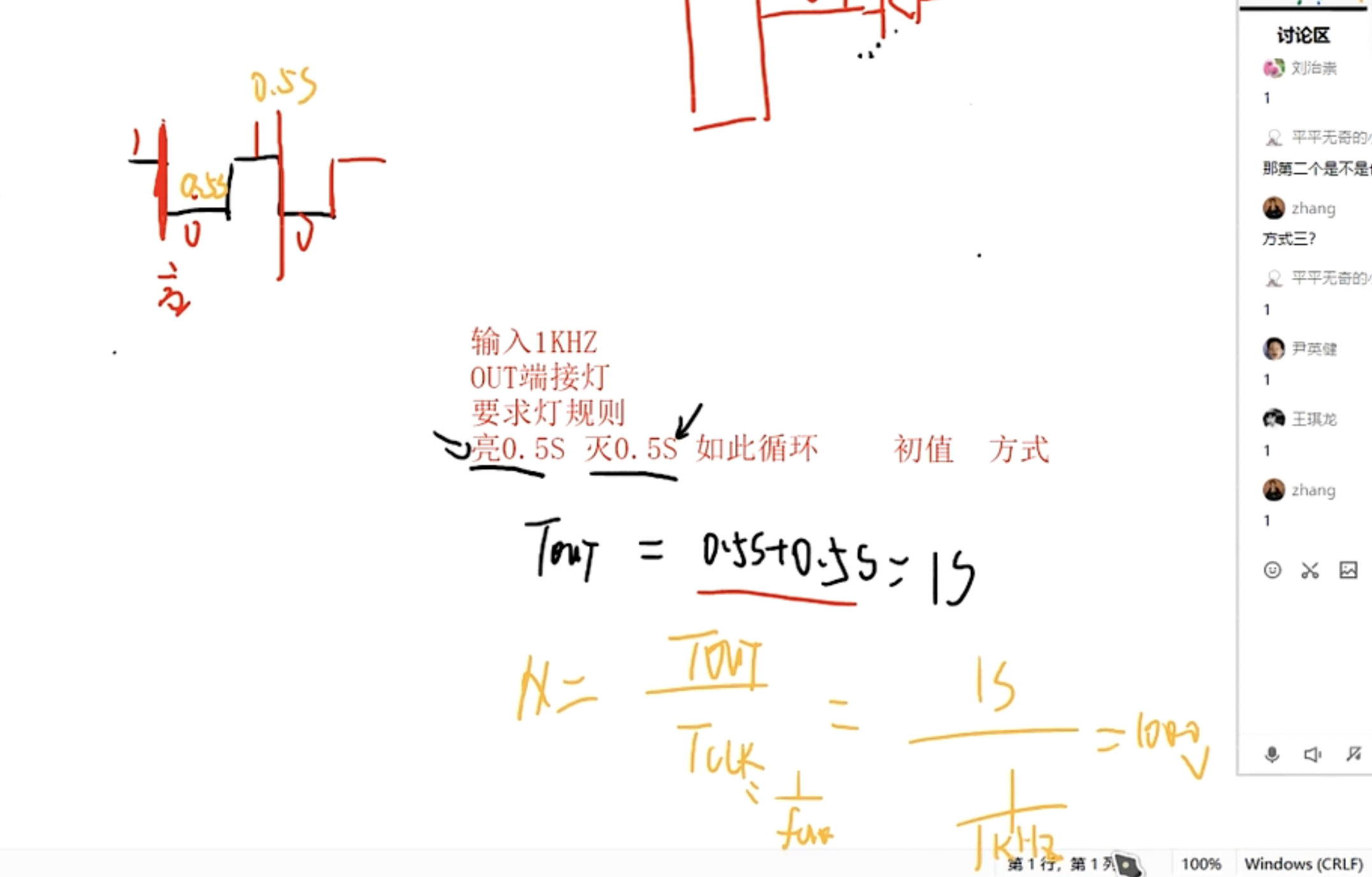

阳极接‘1’，阴极接‘0’时才会亮，所以OUT端应是低电平触发，高电平恢复。
例题2

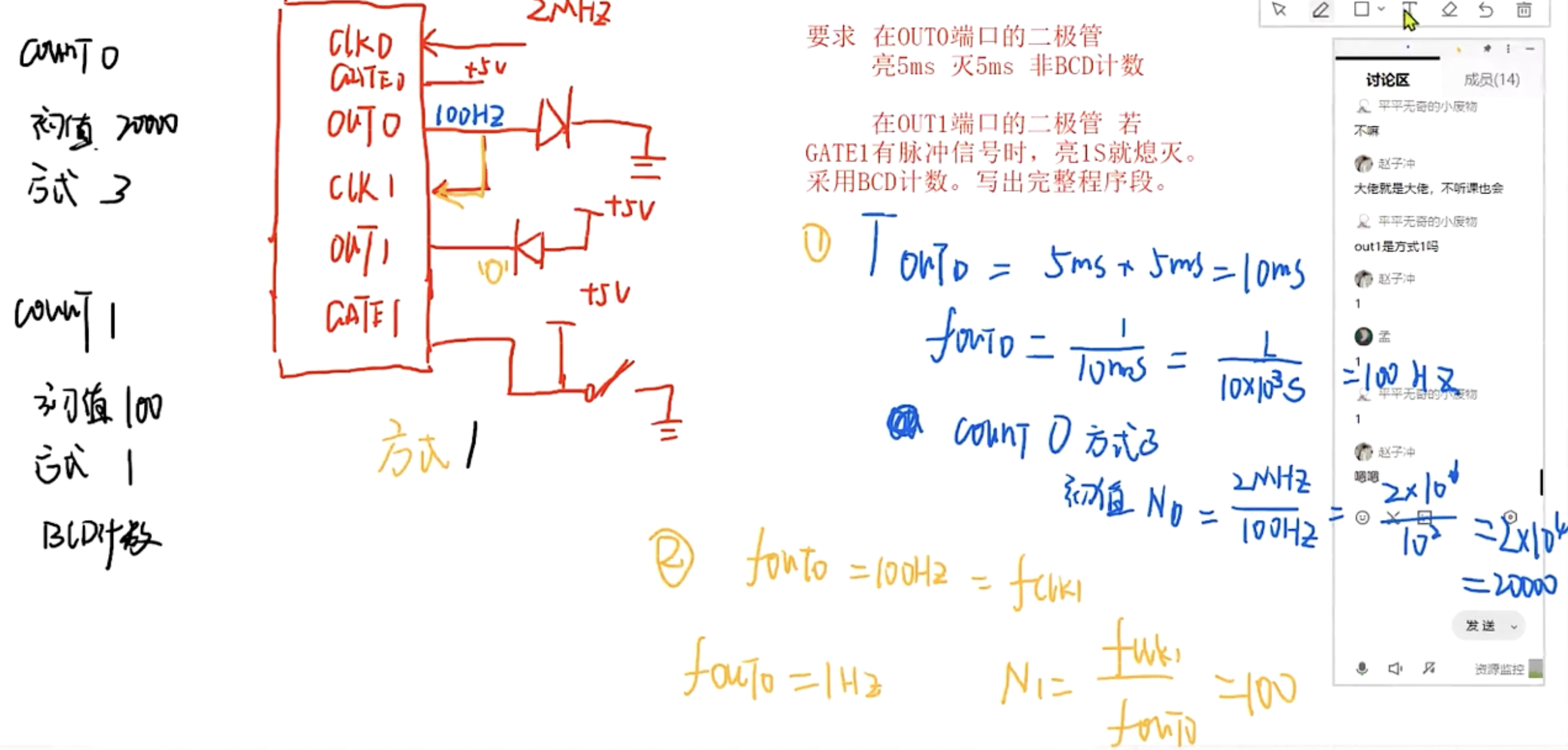

高低各半，方式三。

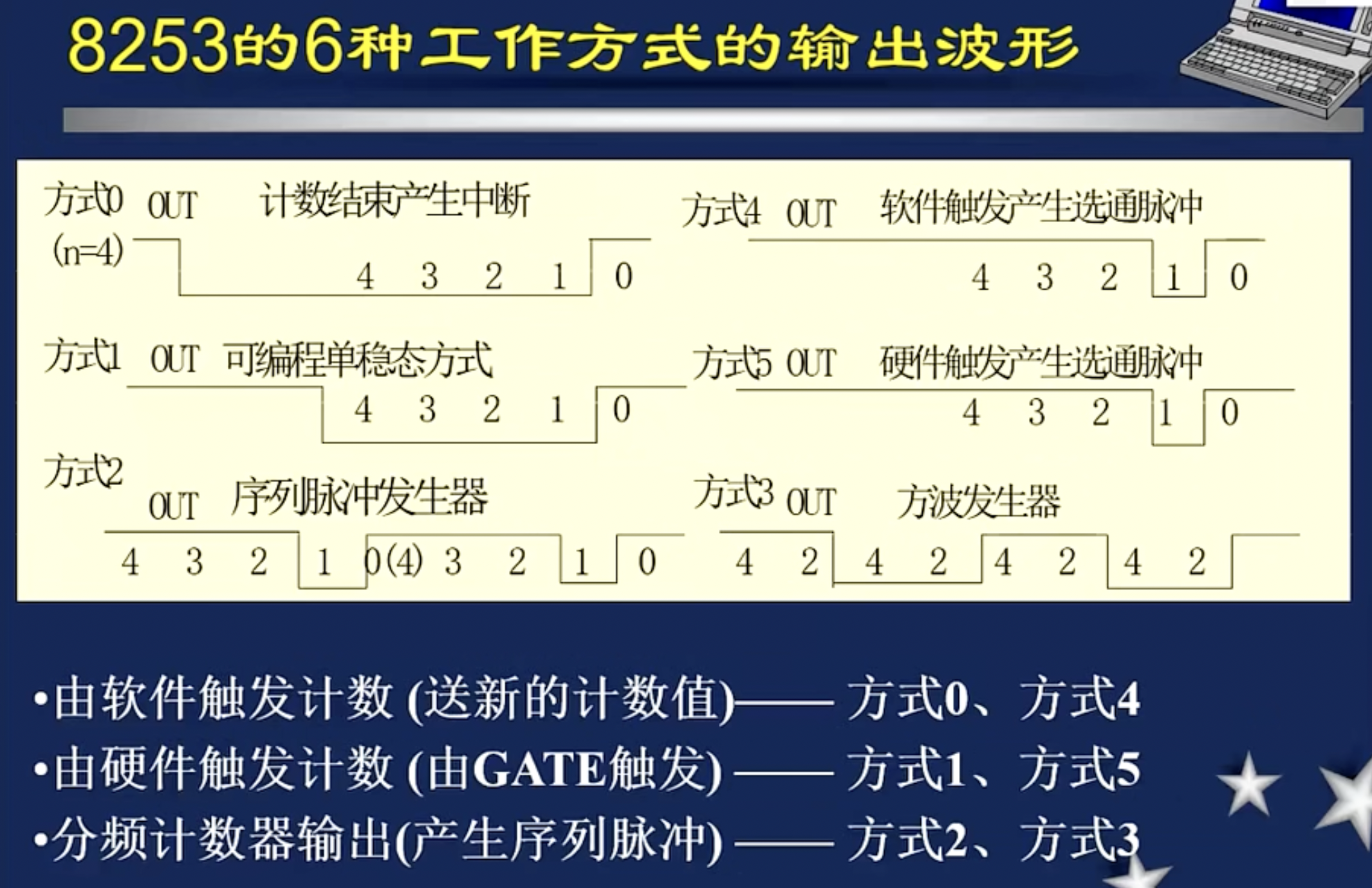

六种工作方式的输出波形

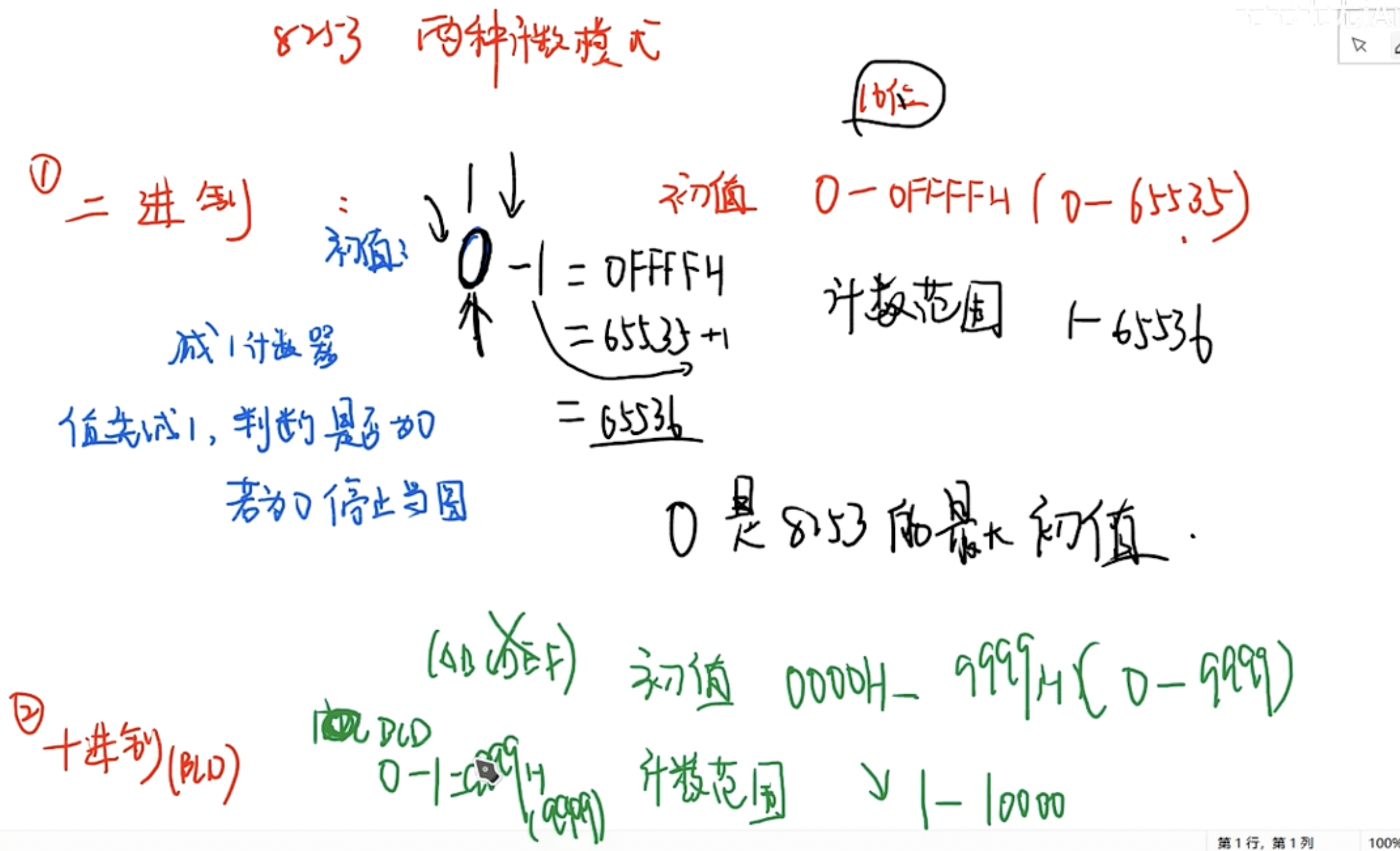

8253的两种计数模式
8253是一个减1计数器。值先减1，判断是否为0，若为0停止当圈。
二进制：
初值0-0FFFFH(0-65535)，计数范围是1-65536。
十进制：
初值0000H-9999H(0-9999)，计数范围是1-10000。

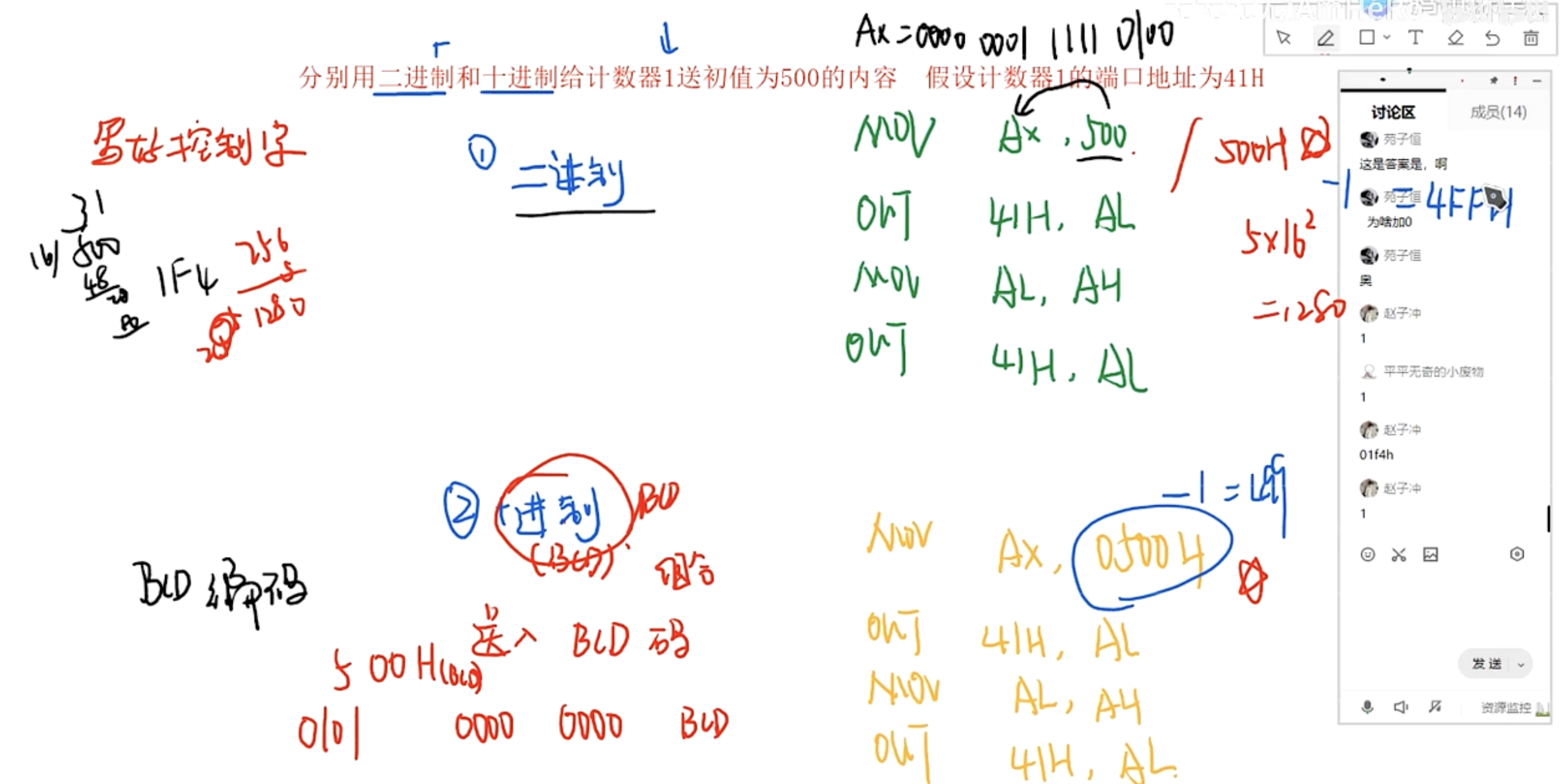

例题3
级连的运用

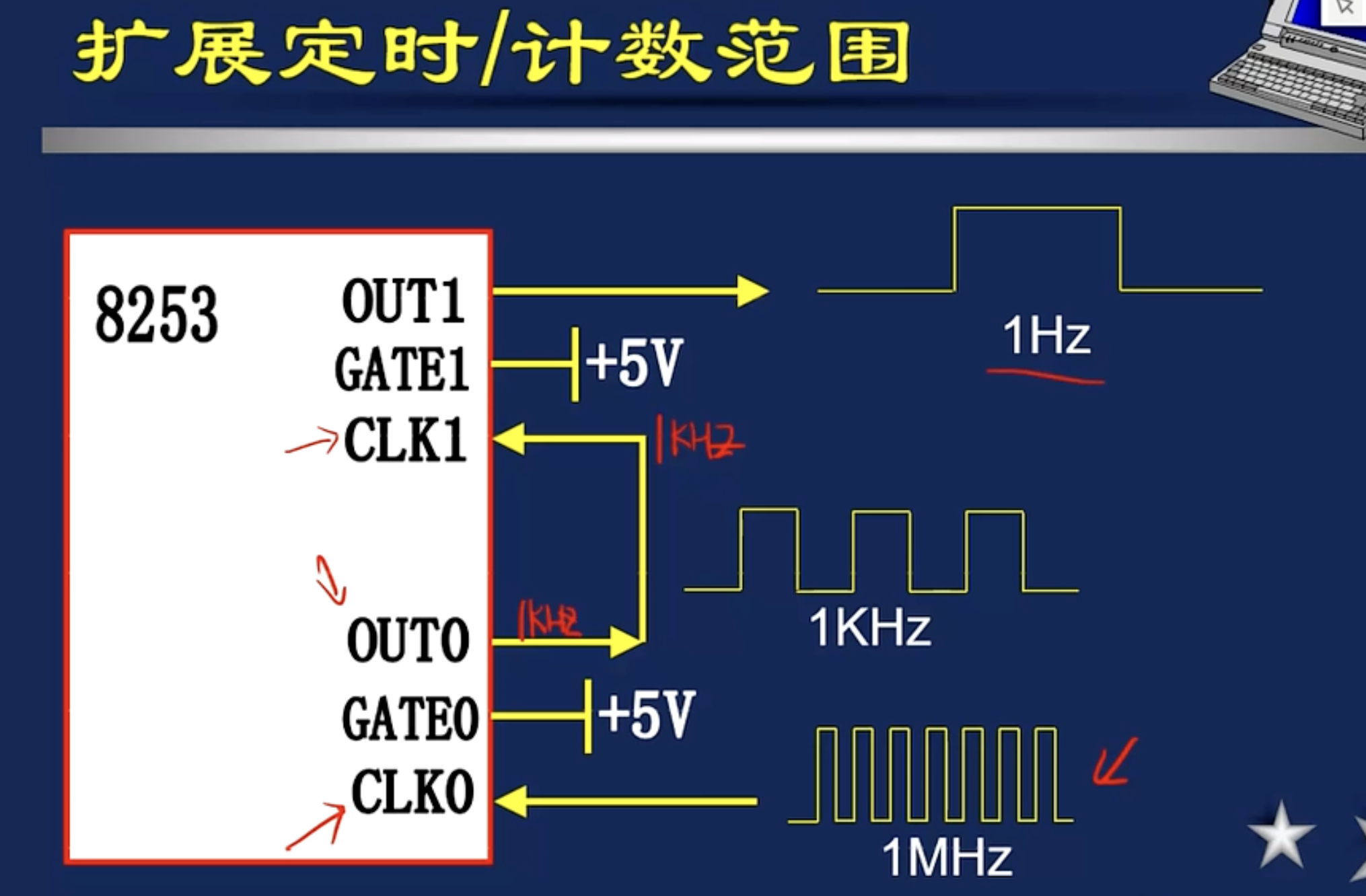

从1MHZ降频到1KHZ，再用1KHZ产生1HZ，这样就避免了溢出的情况。
第一级只能用方式2或者方式3。（方式3居多）且它们的乘积必须为10的6次方。
例题1
分析过程
代码过程
MOV AL,00 11 011 0B;计数器0的控制字
OUT 43H,AL
MOV AX,20000
OUT 40H,AL;送低8位
MOV AL,AH
OUT 40H,AL;送高8位
MOV AL,01 11 001 1B;计数器1的控制字
OUT 43H,AL
MOV AX,0100H;BCD码
OUT 41H,AL;低8
MOV AL,AH
OUT 41H,AL;高8
